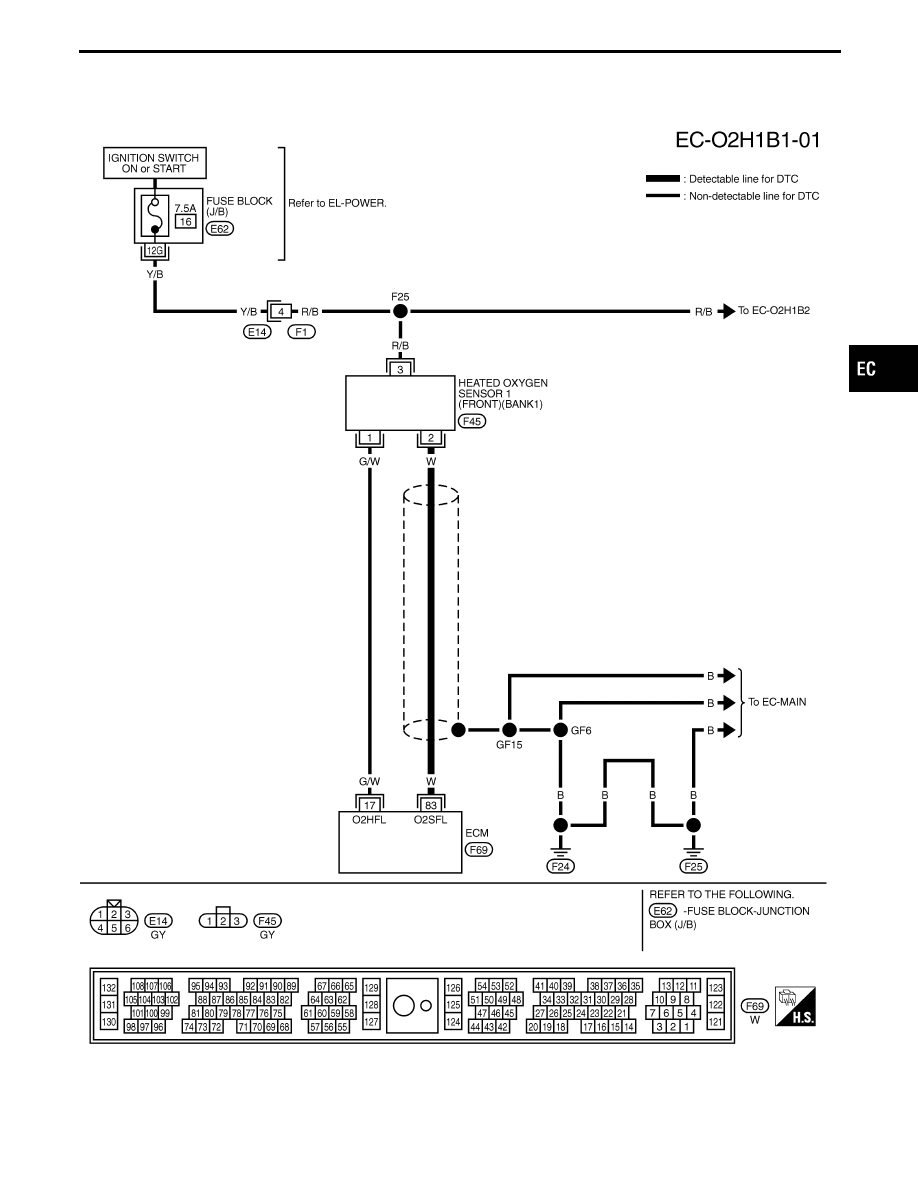

TROUBLE DIAGNOSIS FOR DTC P0130 (B1), P0150 (B2)

Heated Oxygen Sensor 1 (Front) (P0130: Bank
1), (P0150: Bank 2) (Circuit) (Cont’d)

EC-169

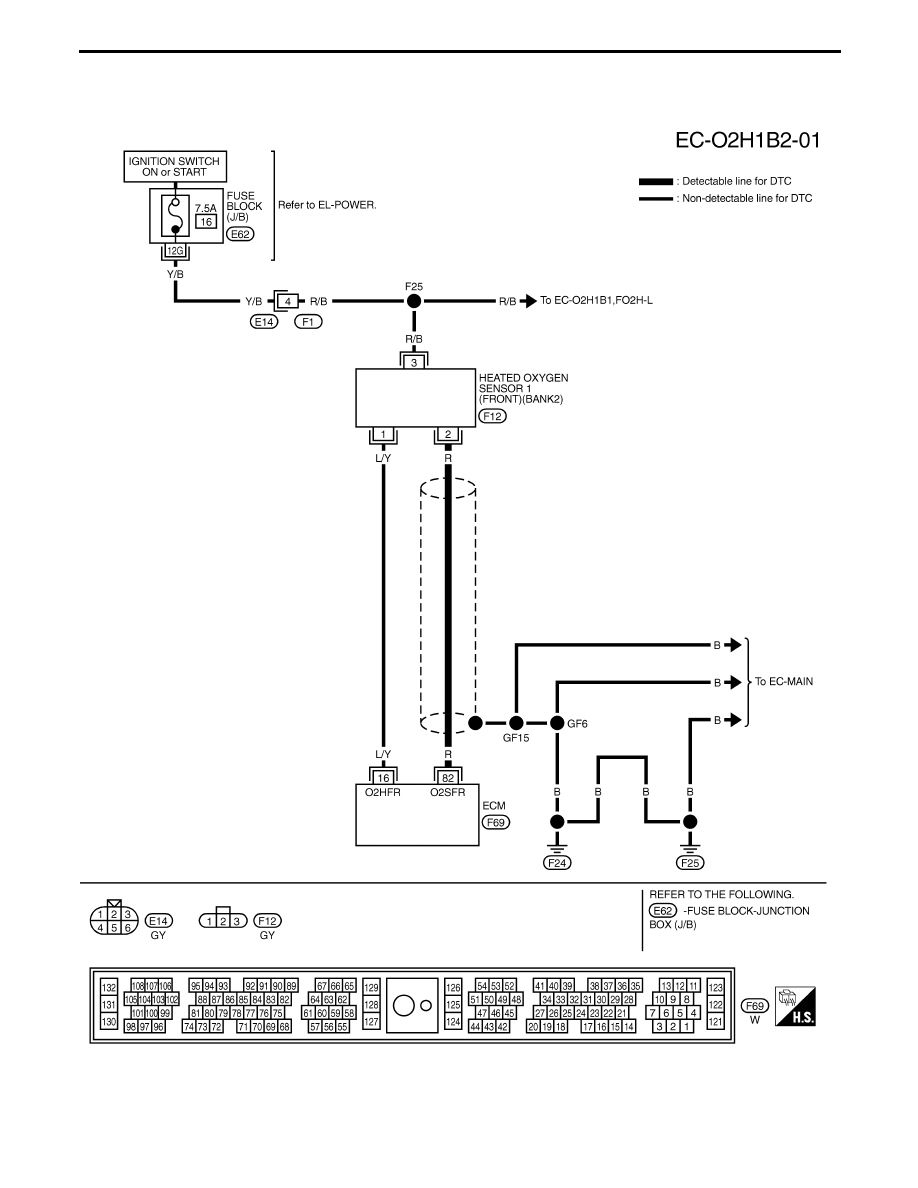

BANK 2

TEC784

TROUBLE DIAGNOSIS FOR DTC P0130 (B1), P0150 (B2)

Heated Oxygen Sensor 1 (Front) (P0130: Bank
1), (P0150: Bank 2) (Circuit) (Cont’d)

EC-170

SEF054TI

SEF056TH

SEF377U

SEF409WA

SEF390UA

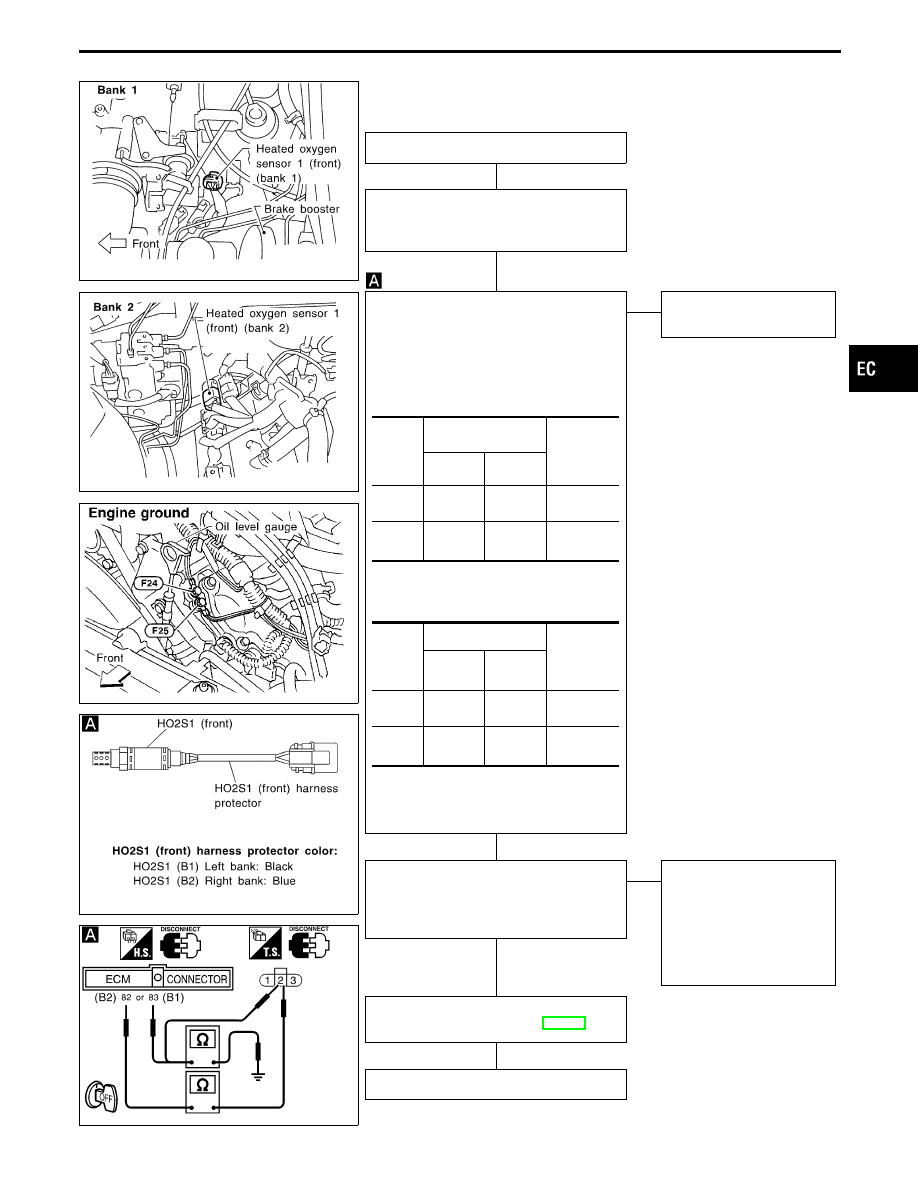

DIAGNOSTIC PROCEDURE

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground

screws.

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch “OFF”.
2. Disconnect corresponding heated oxy-

gen sensor 1 (front) harness connector
and ECM harness connector.

3. Check harness continuity between ECM

and sensor terminals.

Continuity should exist.

4. Check harness continuity between ECM

and sensor or ground.

Continuity should not exist.
If OK, check harness for short to
ground and short to power.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT
[Heated oxygen sensor 1 (front)].
Refer to “COMPONENT INSPECTION” on
next page.

OK

E

NG

REPLACE HO2S1 (front).
1. Check front HO2S har-

ness protector color.
Black: Left bank (B1)
Blue: Right bank (B2)

2. Replace malfunctioning

HO2S1 (front).

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END
