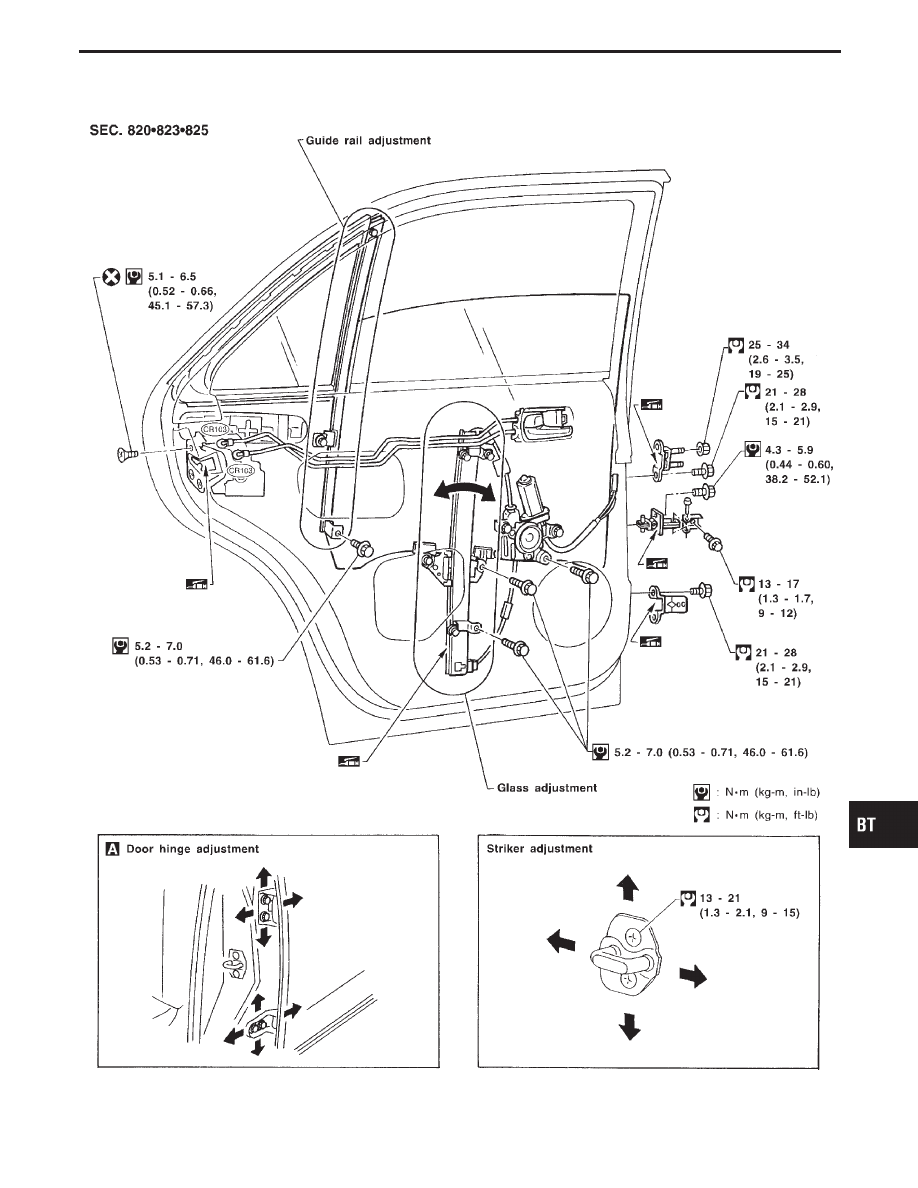

Rear Door

SBT284-A

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

DOOR

BT-21

CAUTION:

I

Disconnect both battery cables in advance.

I

Disconnect air bag system line in advance.

I

Never tamper with or force air bag lid open, as this may adversely affect air bag performance.

I

Be careful not to scratch pad and other parts.

INSTRUMENT PANEL

BT-22

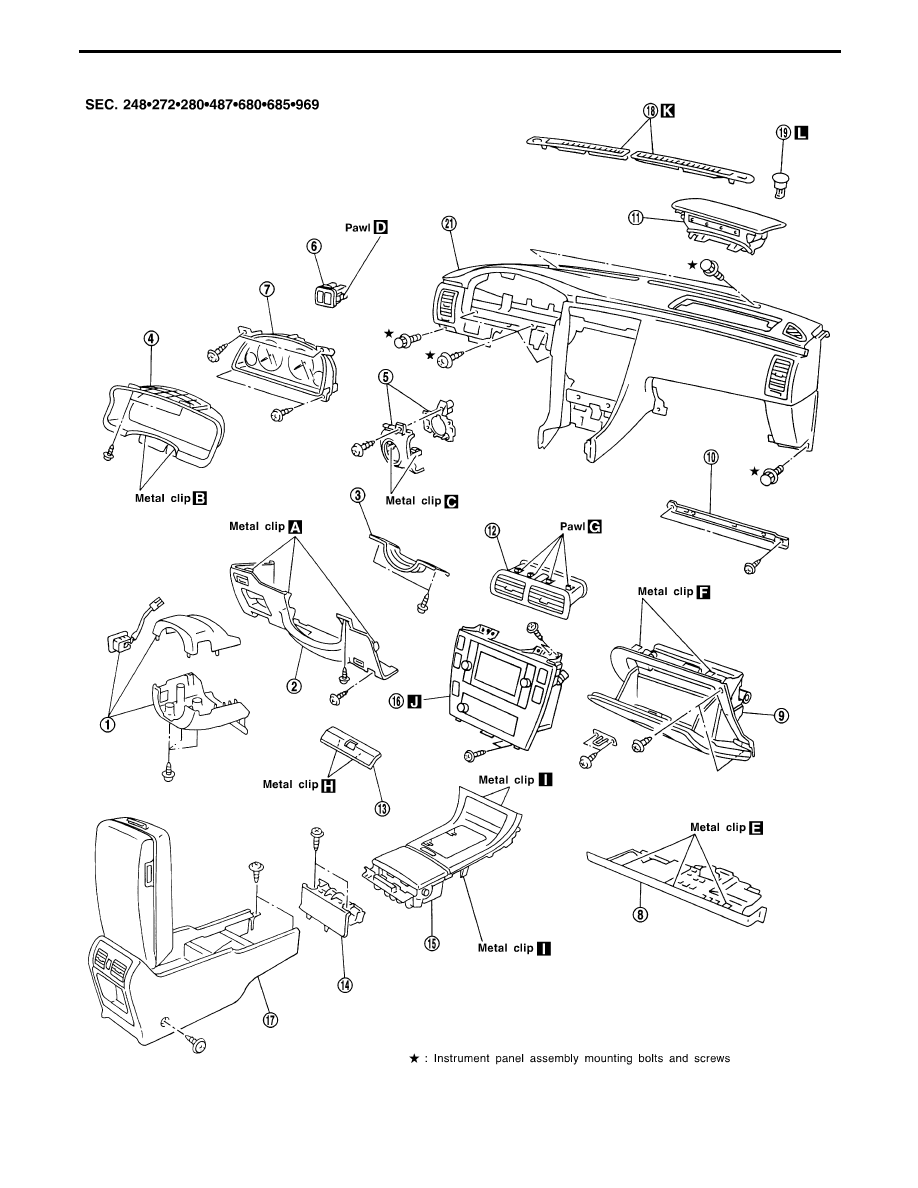

REMOVAL — Instrument panel assembly

Instrument panel assembly

Combination meter

Audio & A/C control

Console box

Remove air bag module (driver) and steering wheel.

Refer to “SUPPLEMENTAL RESTRAINT SYSTEM” in RS

section for details.

Remove dash side lower finishers.

Refer to “Side and Floor Trim” in “INTERIOR TRIM” for details, BT-26.

q

1

Steering column cover and combination switch

I

Remove screws.

q

2

Instrument lower panel on driver side

I

Remove screws and bolts then disconnect harness connectors and in-vehicle sensor

duct.

q

3

Instrument lower reinforcement

I

Remove bolts.

Steering column mounting

nuts.

Refer to “STEERING

WHEEL AND STEERING

COLUMN” in ST section for

details.

q

4

Cluster lid A

I

Remove screws.

q

5

Steering lock escutcheon

I

Remove screws.

q

6

Cluster lid D

q

7

Combination meter

I

Remove screws then disconnect harness connectors.

q

8

Instrument lower cover on passenger side

I

Then disconnect passenger air bag module connector.

q

9

Glove box assembly

I

Remove screws.

I

Then disconnect harness connectors.

q

10

Instrument panel reinforcement

I

Remove screws.

q

11

Passenger air bag module

I

Refer to “SUPPLEMENTAL RESTRAINT SYSTEM” in

RS section for details.

q

12

Center ventilation grille

I

Pull out with a miniature flat-bladed screwdriver.

q

13

Lock console

q

14

Card pocket assembly

I

Remove screws.

q

15

Console A/T finisher

q

16

Audio, cluster lid C and A/C control unit

I

Remove screws from the instrument panel.

q

17

Console box assembly

I

Remove screws then disconnect harness connectors.

q

18

Defroster grille

I

Then remove sunload sensor.

q

19

Sunload sensor

I

Then disconnect harness connector.

q

20

Front pillar garnish

I

Refer to “Side and Floor Trim” in “INTERIOR TRIM” for

details, BT-26.

q

21

Instrument panel and pads

I

Remove bolts.

I

Disconnect SMJ of instrument harness.

Note: Remove instrument panel and pads with instrument

harness.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

INSTRUMENT PANEL

BT-23

MBT099A

INSTRUMENT PANEL

BT-24
