Infiniti Q45 (FY33). Manual - part 107

SBT469-A

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

BODY END

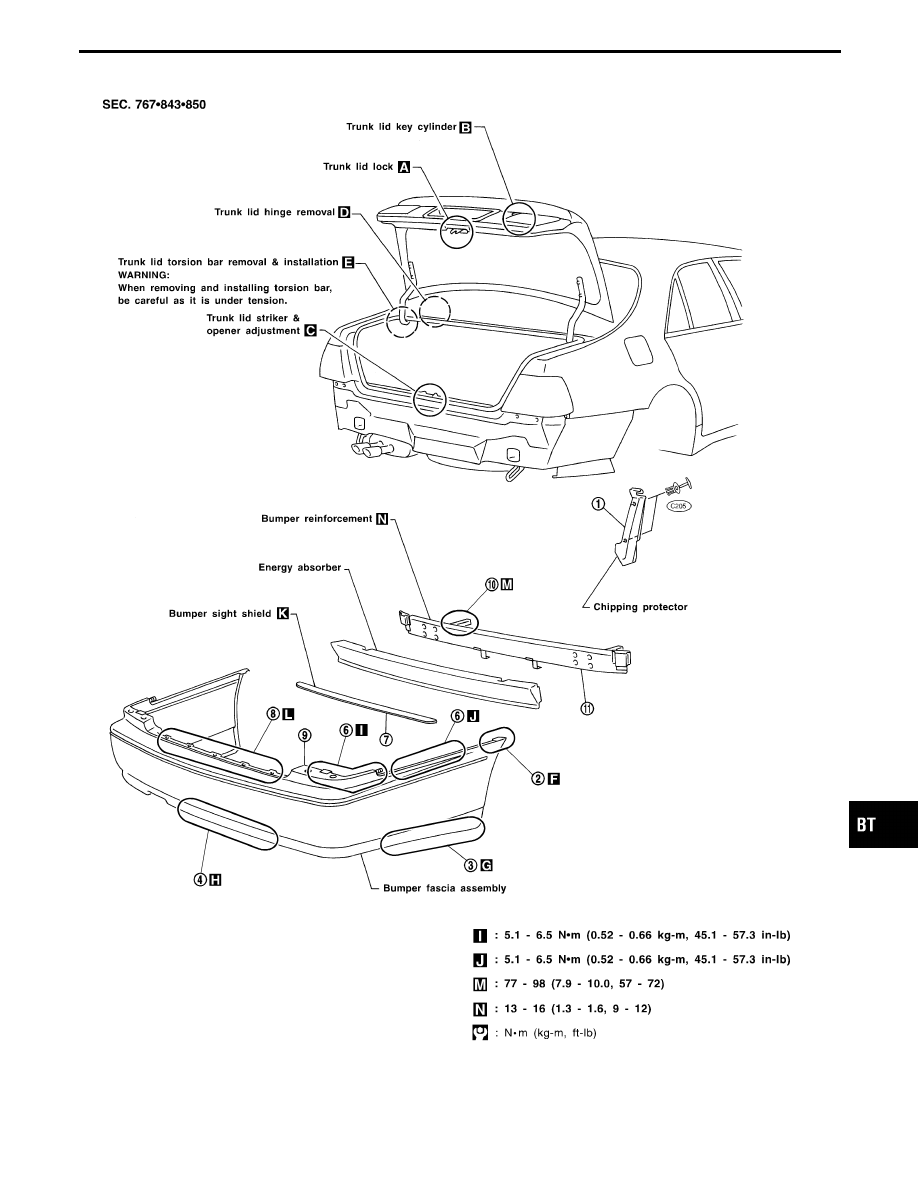

Body Rear End and Opener (Cont’d)

BT-17

SBT282-A

BODY END

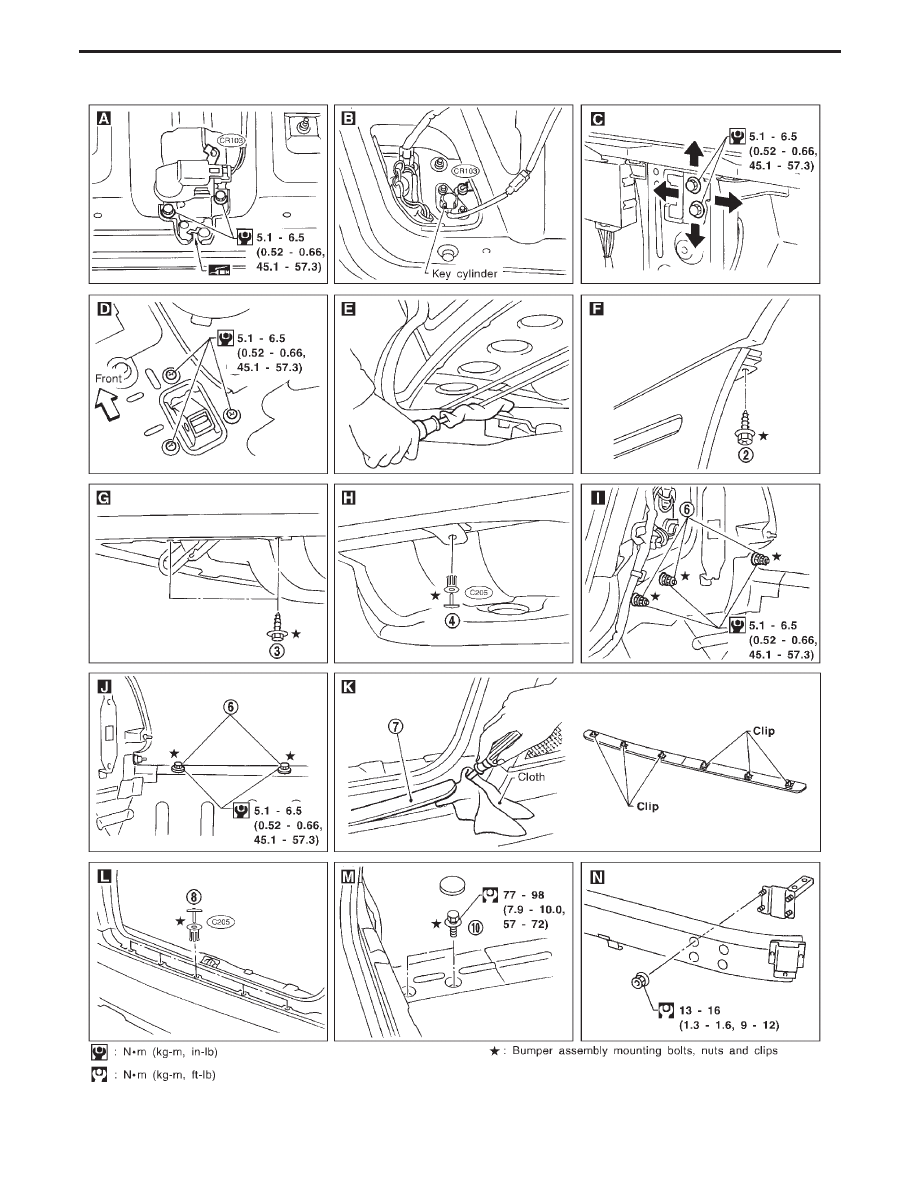

Body Rear End and Opener (Cont’d)

BT-18

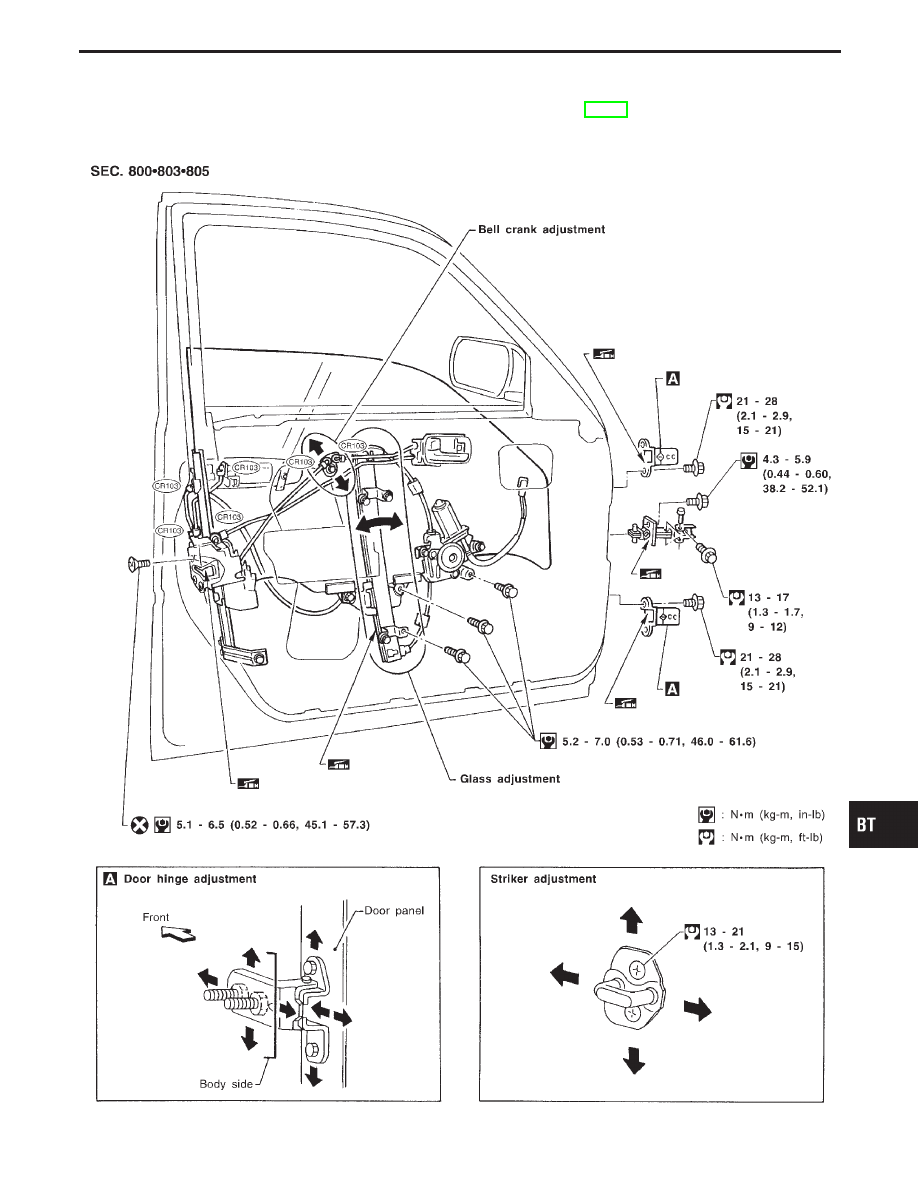

Front Door

I

For removal of door trim, refer to “Door Trim” in “INTERIOR TRIM” (BT-28).

I

After adjusting door or door lock, check door lock operation.

SBT283-A

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

DOOR

BT-19

Front Door Limit Switch Reset

RESET CONDITIONS

After each of the following operations are performed, reset the limit
switch (with built-in motor).

I

Regulator removal and installation

I

Removal of motor from regulator

I

Operation of regulator as a single unit

I

Door glass removal and installation

I

Glass run removal and installation

MBT103A

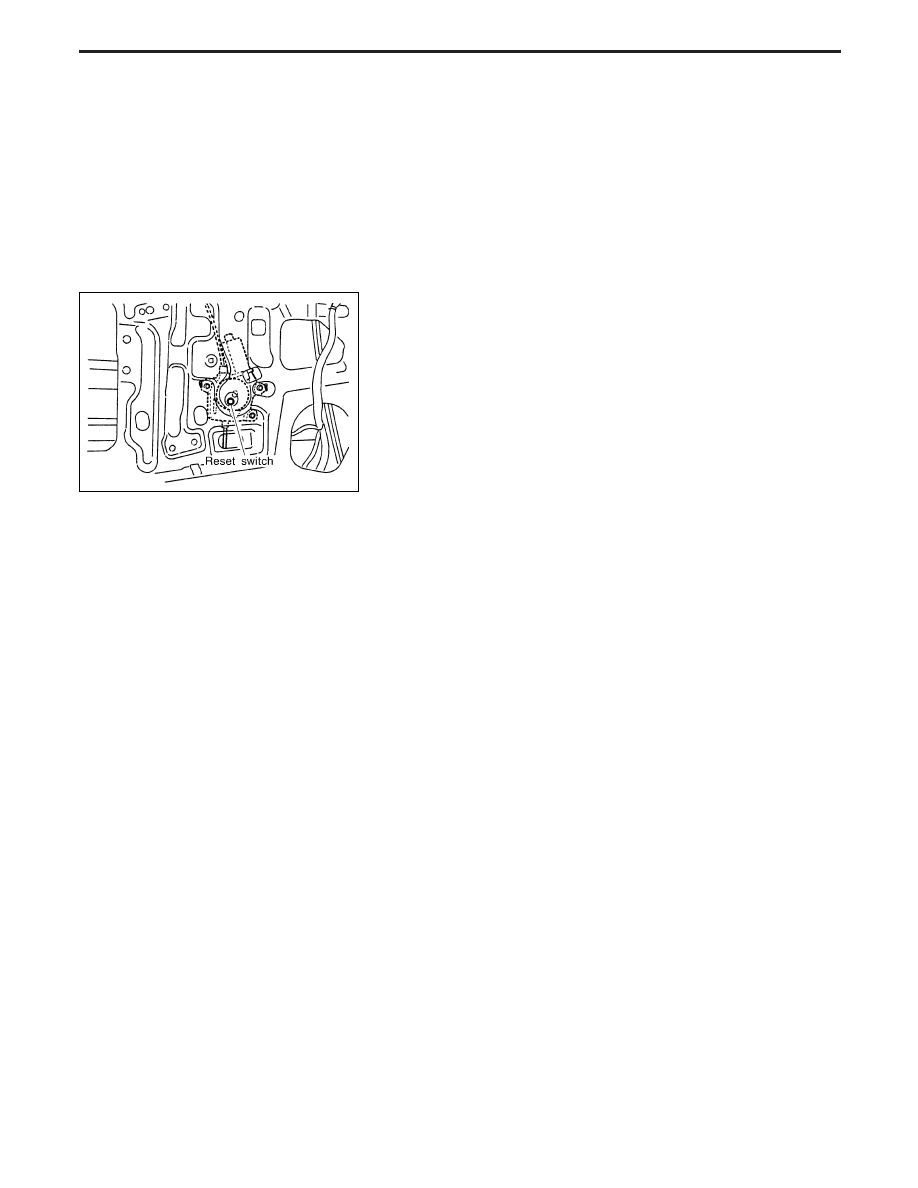

RESET PROCEDURES

After installing parts, proceed as follows:
1.

Close the door window completely.

2.

Press the reset switch and open the door window completely.

3.

Release the reset switch. After making sure the reset switch
has returned to the original position, close the door window
completely.

4.

The limit switch is now reset.

CAUTION:

Be sure to manually open or close the door window. (Do not
use the automatic open-close procedures.)

DOOR

BT-20
