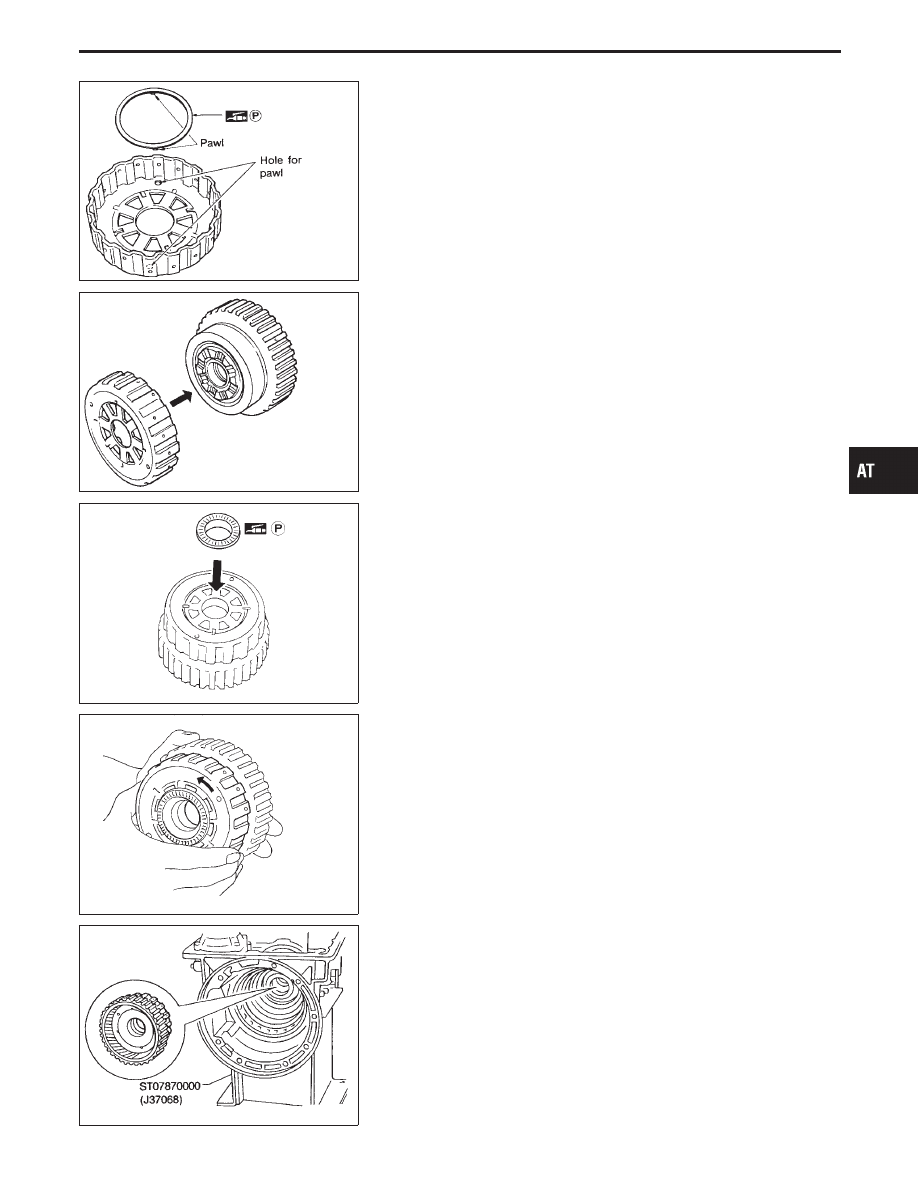

SAT946A

d.

Install thrust washer onto front of overrun clutch hub.

I

Apply petroleum jelly to the thrust washer.

I

Insert pawls of thrust washer securely into holes in over-
run clutch hub.

SAT947A

e.

Install overrun clutch hub onto rear internal gear assembly.

SAT711H

f.

Install needle bearing onto rear of overrun clutch hub.

I

Apply petroleum jelly to needle bearing.

SAT949A

g.

Check that overrun clutch hub rotates as shown while holding
forward clutch hub.

h.

Place transmission case into horizontal position.

SAT156G

i.

Install rear internal gear, forward clutch hub and overrun clutch
hub as a unit onto transmission case.

j.

Install needle bearing onto rear internal gear.

I

Apply petroleum jelly to needle bearing.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-261

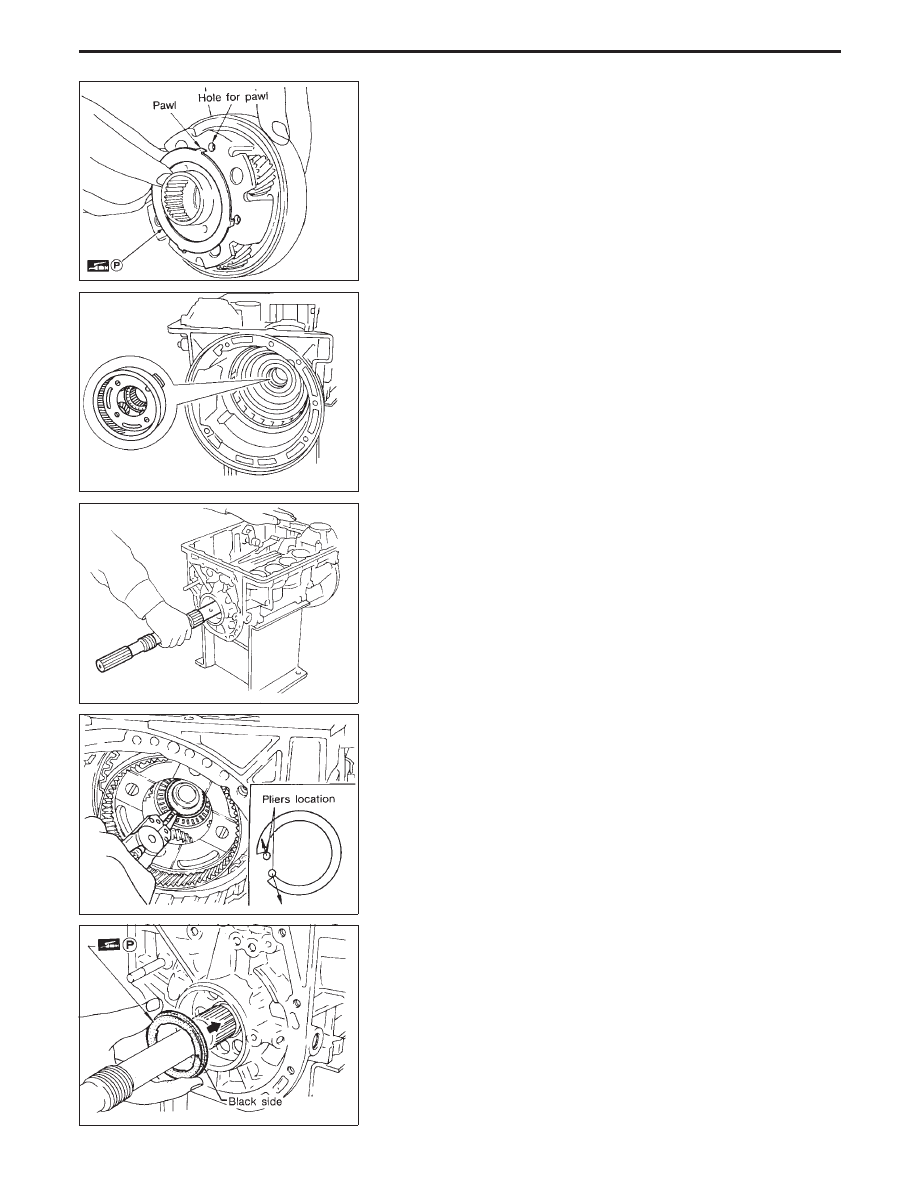

SAT953A

k.

Install bearing race onto rear of front internal gear.

I

Apply petroleum jelly to bearing race.

I

Securely engage pawls of bearing race with holes in front
internal gear.

SAT954A

l.

Install front internal gear on transmission case.

SAT216B

5.

Install output shaft and parking gear.

a.

Insert output shaft from rear of transmission case while slightly
lifting front internal gear.

I

Do not force output shaft against front of transmission
case.

SAT957A

b.

Carefully push output shaft against front of transmission case.
Install snap ring on front of output shaft.

I

Check to be sure output shaft cannot be removed in rear
direction.

SAT065E

c.

Install needle bearing on transmission case.

I

Pay attention to its direction — Black side goes to rear.

I

Apply petroleum jelly to needle bearing.

ASSEMBLY

Assembly (1) (Cont’d)

AT-262

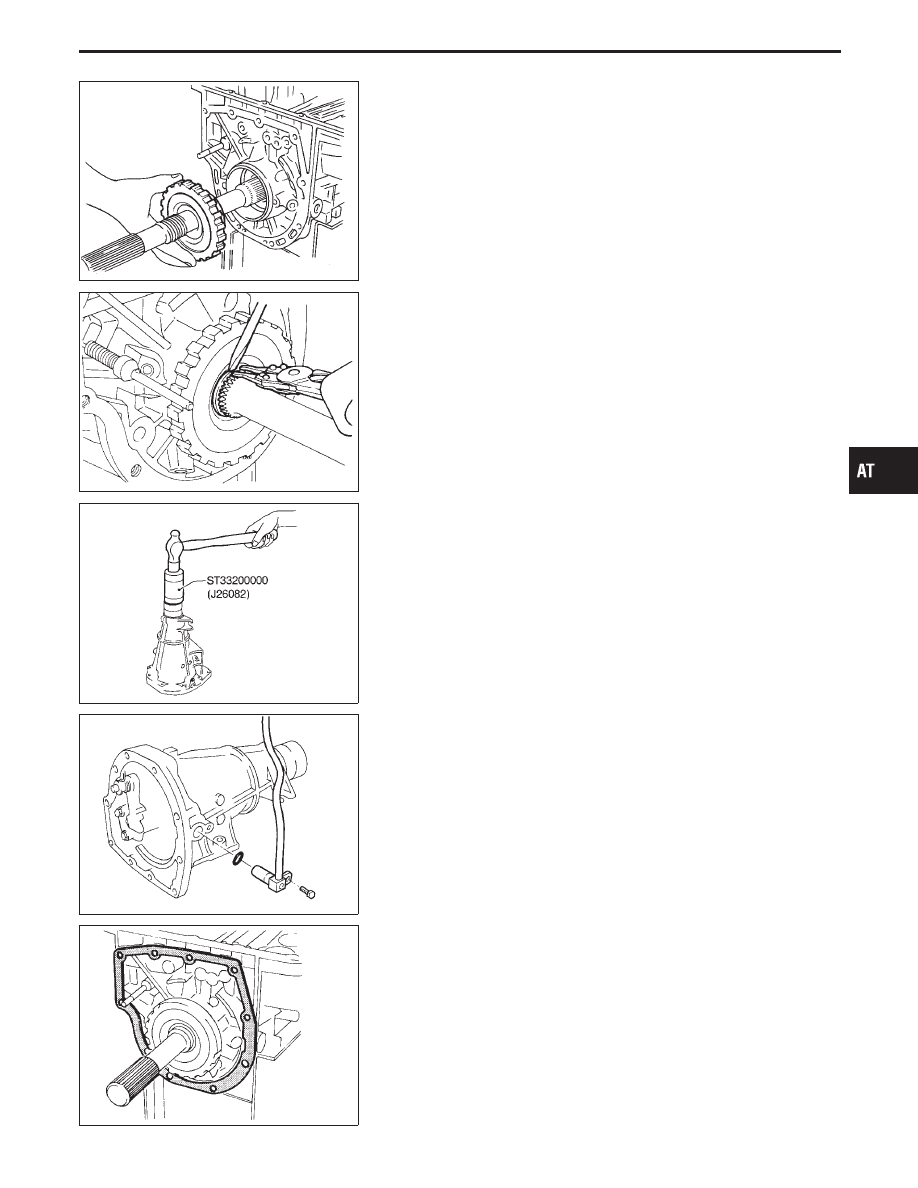

SAT218B

d.

Install parking gear on transmission case.

SAT960A

e.

Install snap ring on rear of output shaft.

I

Check to be sure output shaft cannot be removed in for-
ward direction.

SAT490G

6.

Install rear extension.

a.

Install oil seal on rear extension.

I

Apply ATF to oil seal.

SAT191B

b.

Install O-ring on revolution sensor.

I

Apply ATF to O-ring.

c.

Install revolution sensor on rear extension.

SAT963A

d.

Install rear extension gasket on transmission case.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-263

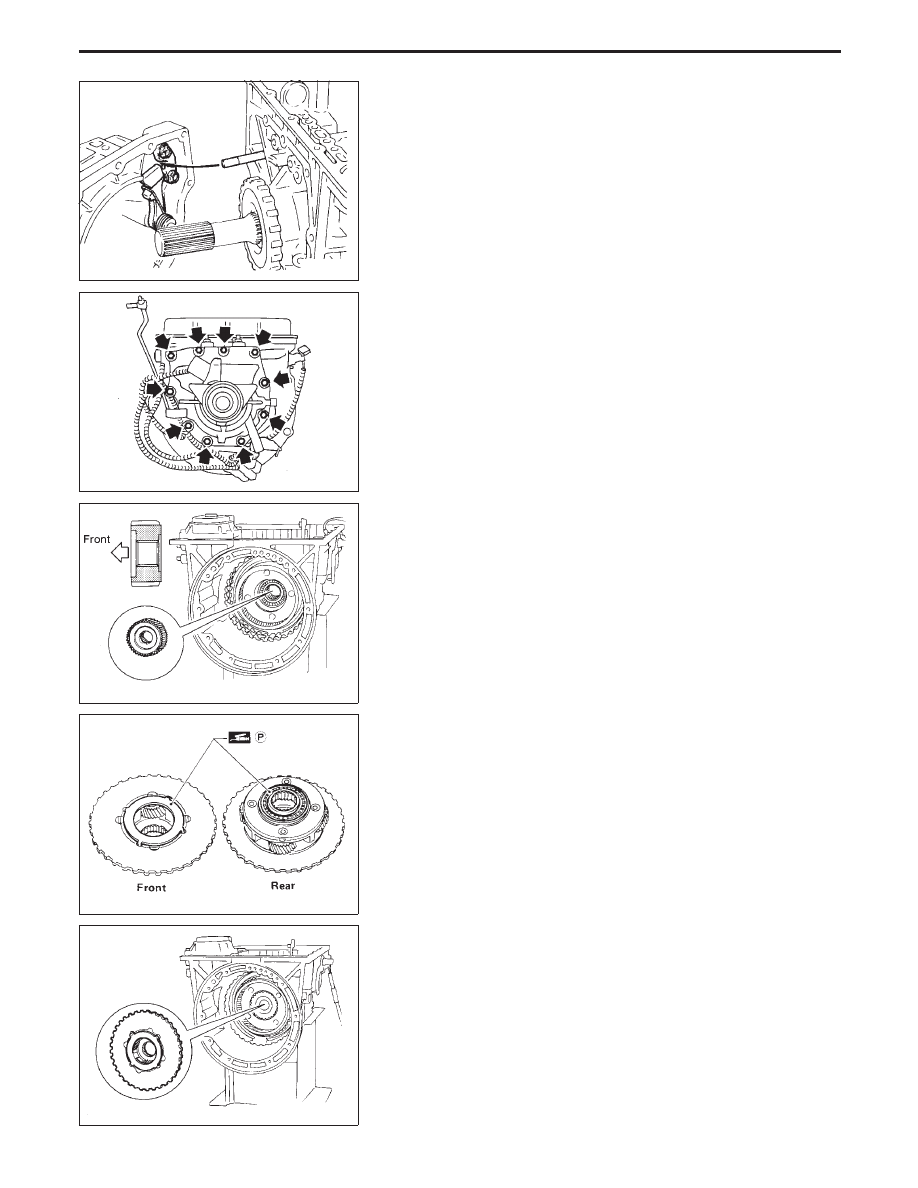

SAT964A

e.

Install parking rod on transmission case.

SAT793C

f.

Install rear extension on transmission case.

SAT544BA

7.

Install front side clutch and gear components.

a.

Install rear sun gear on transmission case.

I

Pay attention to its direction.

SAT545B

b.

Install needle bearing race on front of front planetary carrier.

I

Apply petroleum jelly to needle bearing.

c.

Install needle bearing on rear of front planetary carrier.

I

Apply petroleum jelly to bearing.

I

Pay attention to its direction — Black side goes to front.

SAT547B

d.

Install front planetary carrier on forward clutch drum.

ASSEMBLY

Assembly (1) (Cont’d)
