Infiniti Q45 (FY33). Manual - part 54

SAT033B

f.

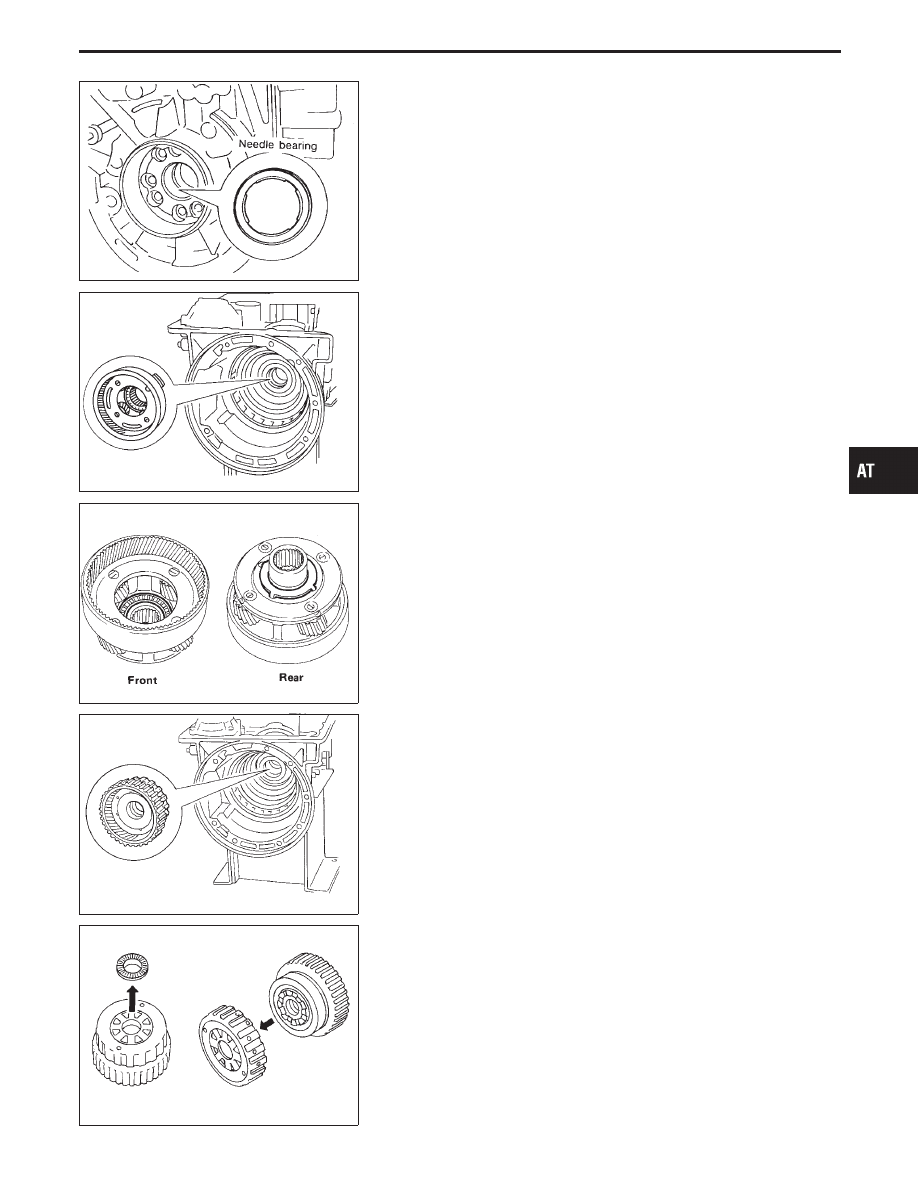

Remove needle bearing from transmission case.

SAT954A

20. Remove rear side clutch and gear components.
a.

Remove front internal gear.

SAT340B

b.

Remove front needle bearing from front internal gear.

c.

Remove rear bearing race from front internal gear.

SAT951A

d.

Remove rear internal gear, forward clutch hub and overrun
clutch hub as a set from transmission case.

SAT705H

e.

Remove needle bearing from overrun clutch hub.

f.

Remove overrun clutch hub from rear internal gear and for-
ward clutch hub.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-213

SAT036B

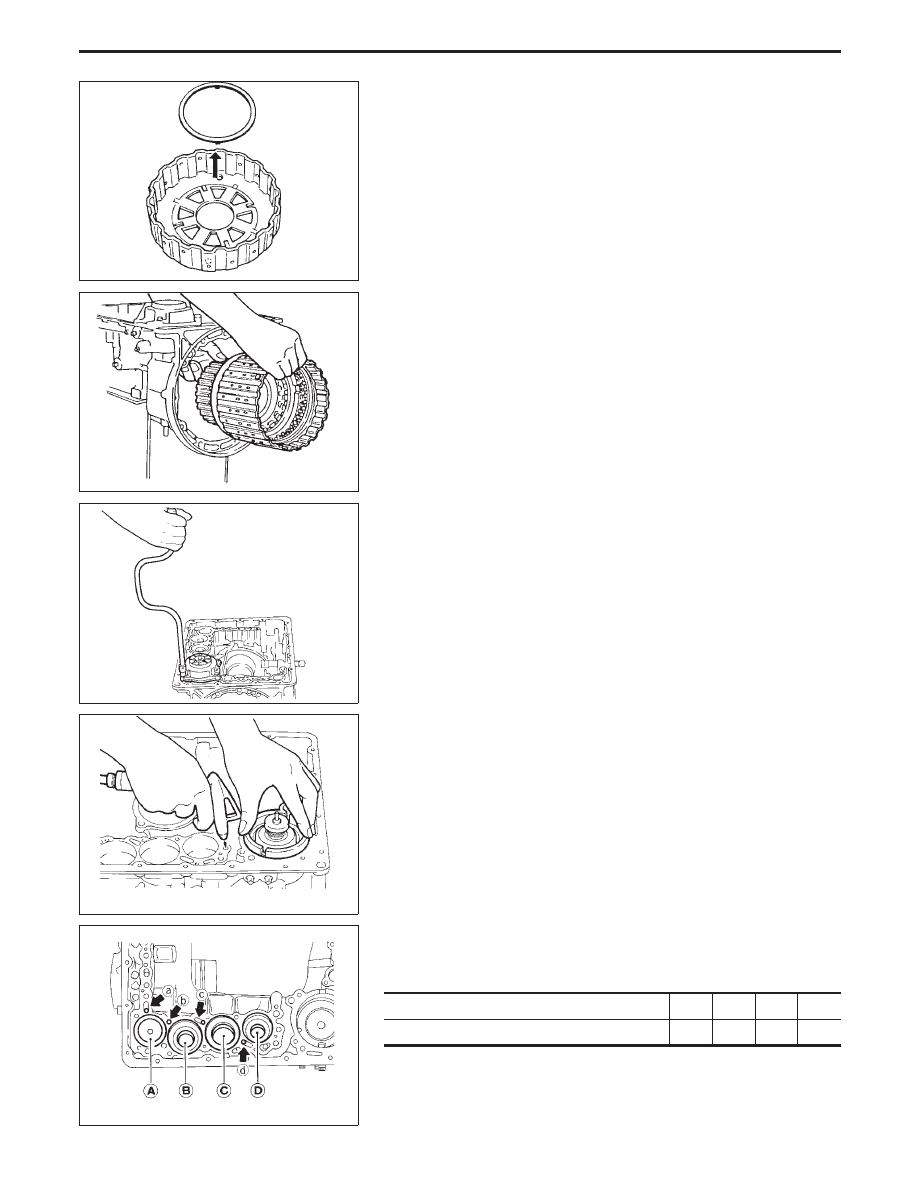

g.

Remove thrust washer from overrun clutch hub.

SAT037B

h.

Remove forward clutch assembly from transmission case.

SAT038B

21. Remove band servo and accumulator components.
a.

Remove band servo retainer from transmission case.

SAT039B

b.

Apply compressed air to oil hole until band servo piston comes
out of transmission case.

I

Hold piston with a rag and gradually direct air to oil hole.

c.

Remove return spring.

SAT040BA

d.

Remove springs from accumulator pistons

q

B

,

q

C

and

q

D

.

e.

Apply compressed air to each oil hole until piston comes out.

I

Hold piston with a rag and gradually direct air to oil hole.

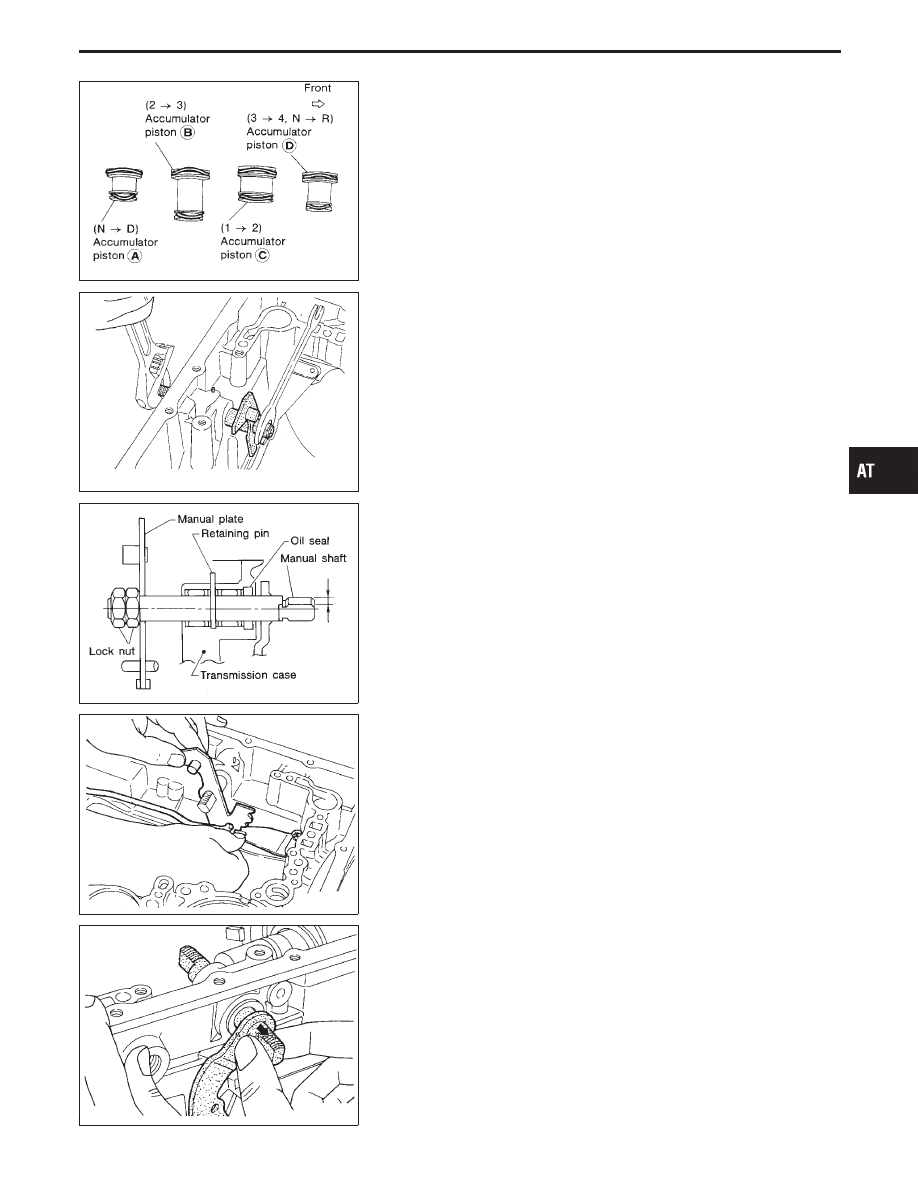

Identification of accumulator pistons

q

A

q

B

q

C

q

D

Identification of oil holes

q

a

q

b

q

c

q

d

DISASSEMBLY

AT-214

SAT523GA

f.

Remove O-ring from each piston.

SAT041B

22. Remove manual shaft components, if necessary.
a.

Hold width across flats of manual shaft (outside the transmis-
sion case) and remove lock nut from shaft.

SAT042B

b.

Remove retaining pin from transmission case.

SAT935A

c.

While pushing detent spring down, remove manual plate and
parking rod from transmission case.

SAT043B

d.

Remove manual shaft from transmission case.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-215

SAT934A

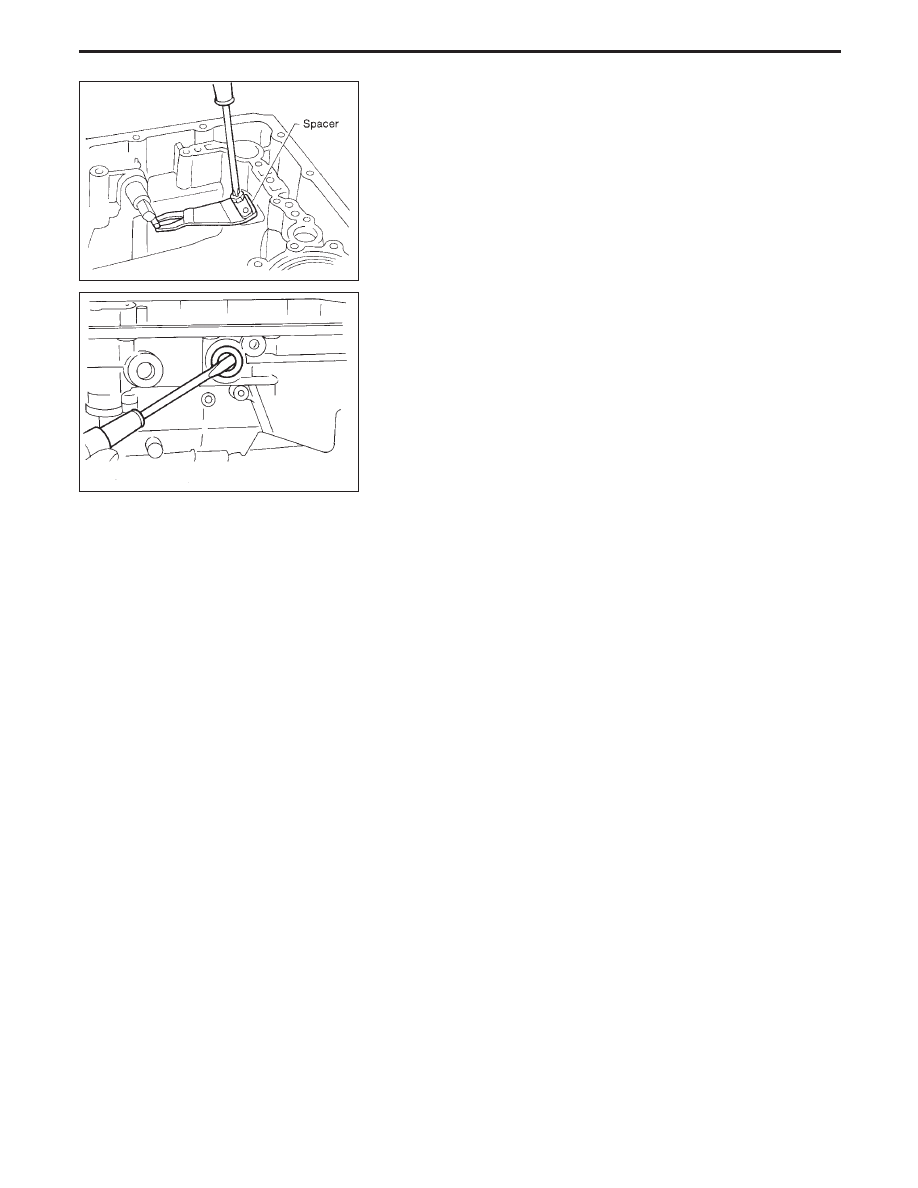

e.

Remove spacer and detent spring from transmission case.

SAT044B

f.

Remove oil seal from transmission case.

DISASSEMBLY

AT-216
