Infiniti Q45 (FY33). Manual - part 53





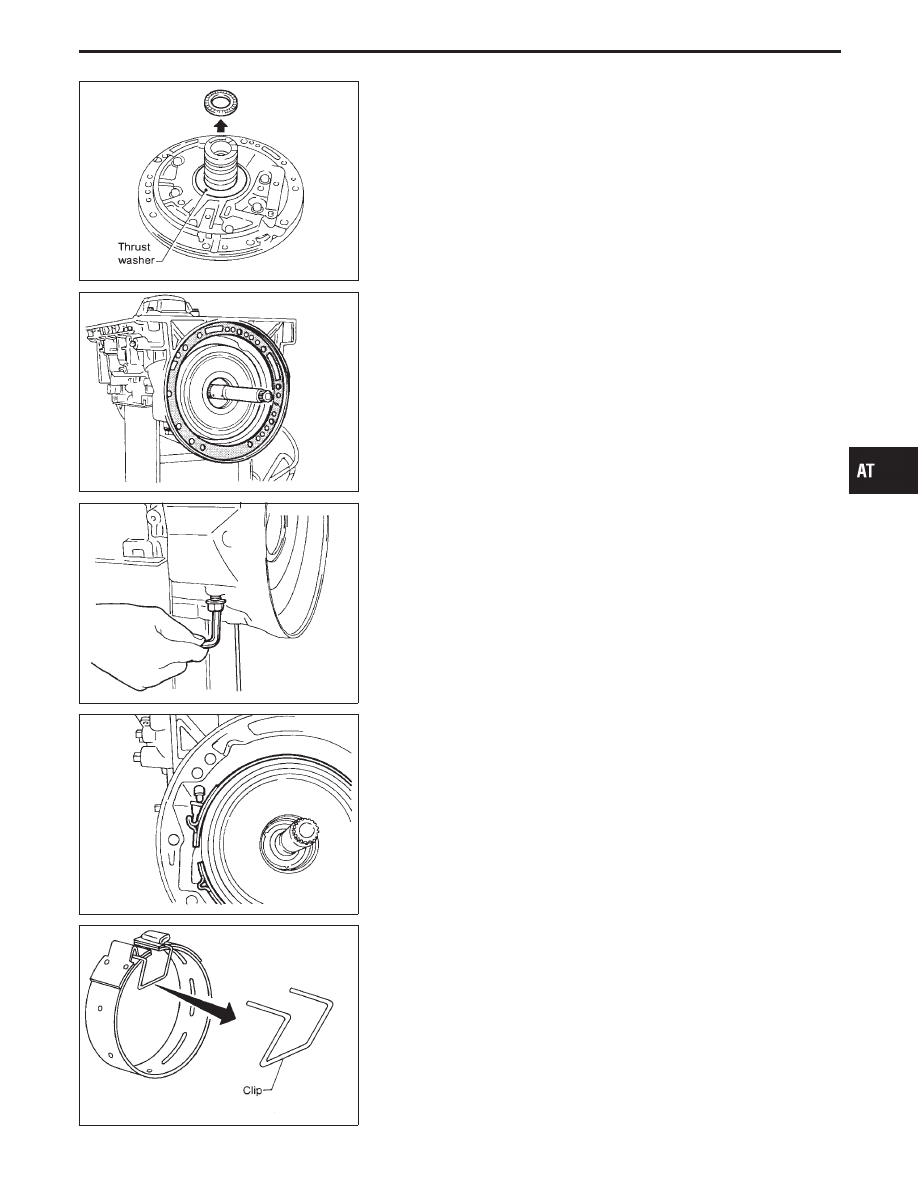

SAT108B

d.

Remove needle bearing and thrust washer from oil pump
assembly.

SAT988A

15. Remove input shaft and oil pump gasket.

SAT029B

16. Remove brake band and band strut.
a.

Loosen lock nut and remove band servo anchor end pin from
transmission case.

SAT986A

b.

Remove brake band and band strut from transmission case.

SAT655

c.

Hold brake band in a circular shape with clip.
Check brake band facing for damage, cracks, wear or burns.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-209

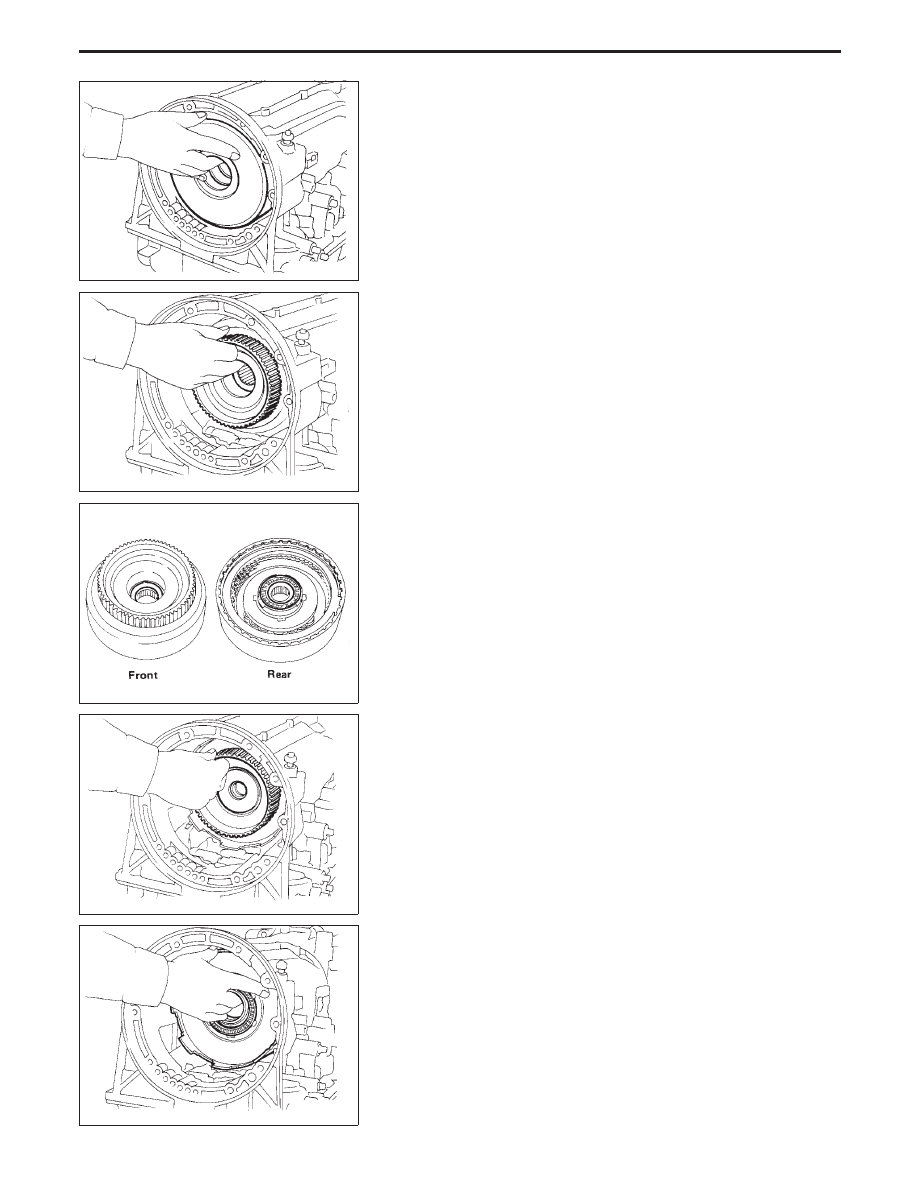

SAT318B

17. Remove front side clutch and gear components.
a.

Remove reverse clutch assembly from transmission case.

SAT319B

b.

Remove high clutch assembly from transmission case.

SAT320B

c.

Remove front bearing race from high clutch assembly.

d.

Remove rear needle bearing from high clutch assembly.

SAT322B

e.

Remove high clutch hub from transmission case.

SAT323B

f.

Remove front sun gear from transmission case.

DISASSEMBLY

AT-210

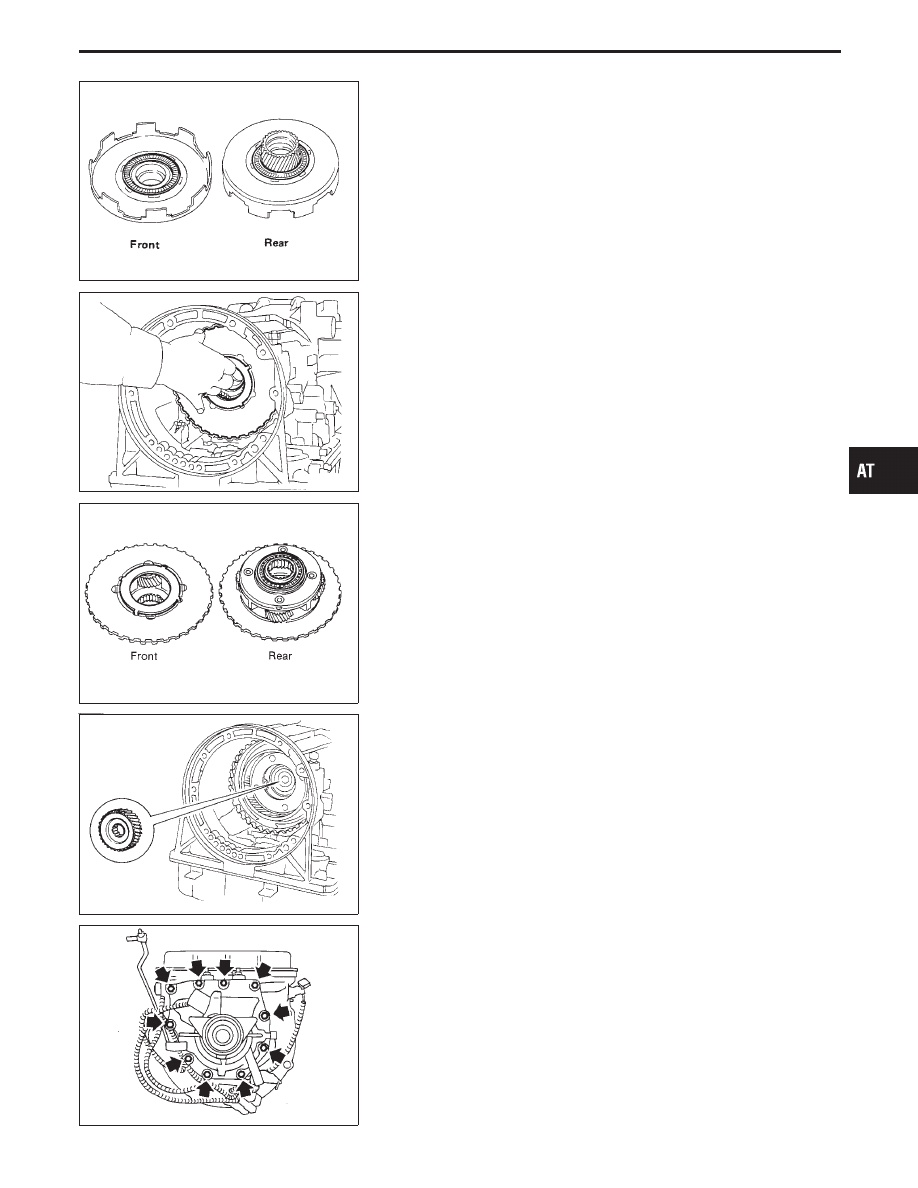

SAT324B

g.

Remove front needle bearing from front sun gear.

h.

Remove rear needle bearing from front sun gear.

SAT484G

i.

Remove front planetary carrier from transmission case.

SAT485G

j.

Remove front bearing race from front planetary carrier.

k.

Remove rear needle bearing from front planetary carrier.

SAT329B

l.

Remove rear sun gear from transmission case.

SAT793C

18. Remove rear extension.
a.

Remove rear extension from transmission case.

b.

Remove rear extension gasket from transmission case.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-211

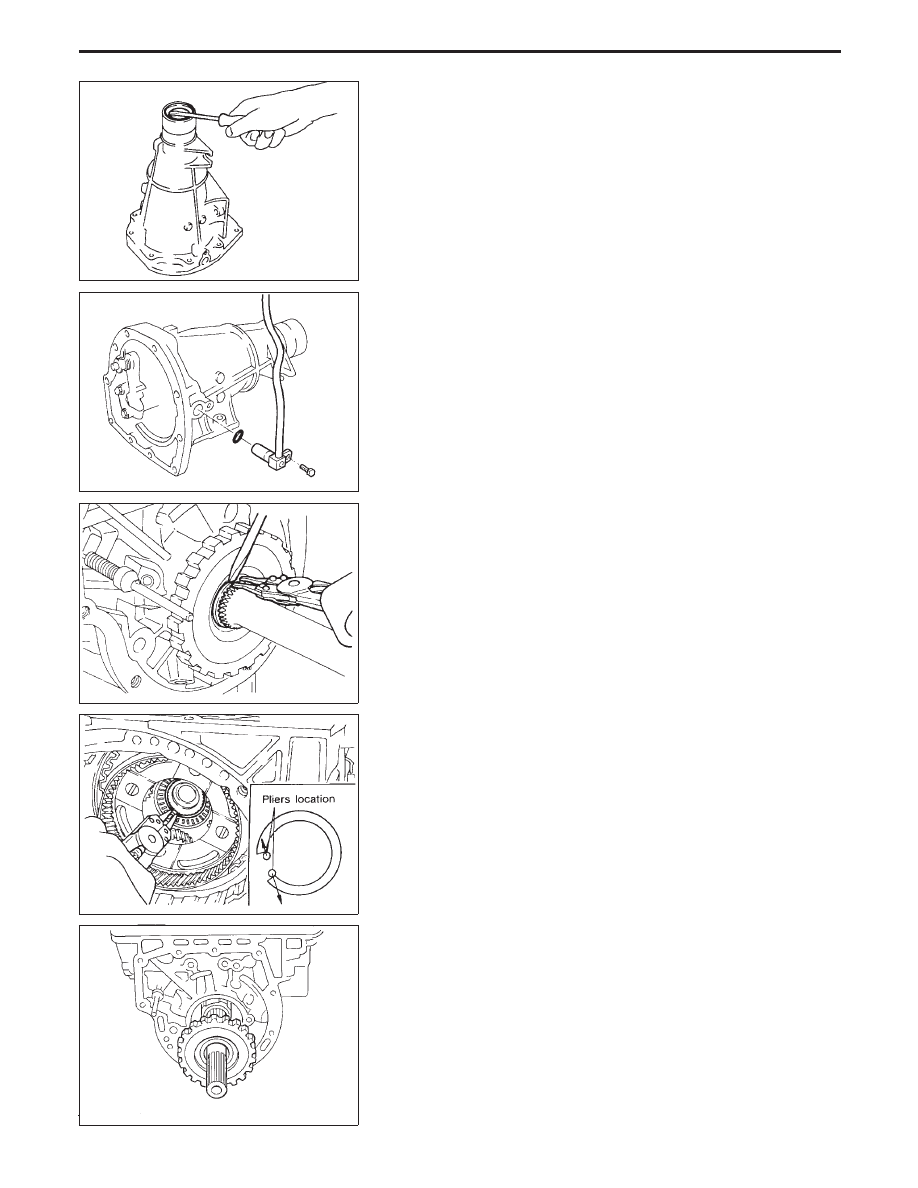

SAT190B

c.

Remove oil seal from rear extension.

I

Do not remove oil seal unless it is to be replaced.

SAT191B

d.

Remove revolution sensor from rear extension.

e.

Remove O-ring from revolution sensor.

SAT960A

19. Remove output shaft and parking gear.
a.

Remove rear snap ring from output shaft.

SAT957A

b.

Slowly push output shaft all the way forward.

I

Do not use excessive force.

c.

Remove snap ring from output shaft.

SAT109B

d.

Remove output shaft and parking gear as a unit from transmis-
sion case.

e.

Remove parking gear from output shaft.

DISASSEMBLY

AT-212
