Infiniti Q45 (FY33). Manual - part 52

SAT018B

1.

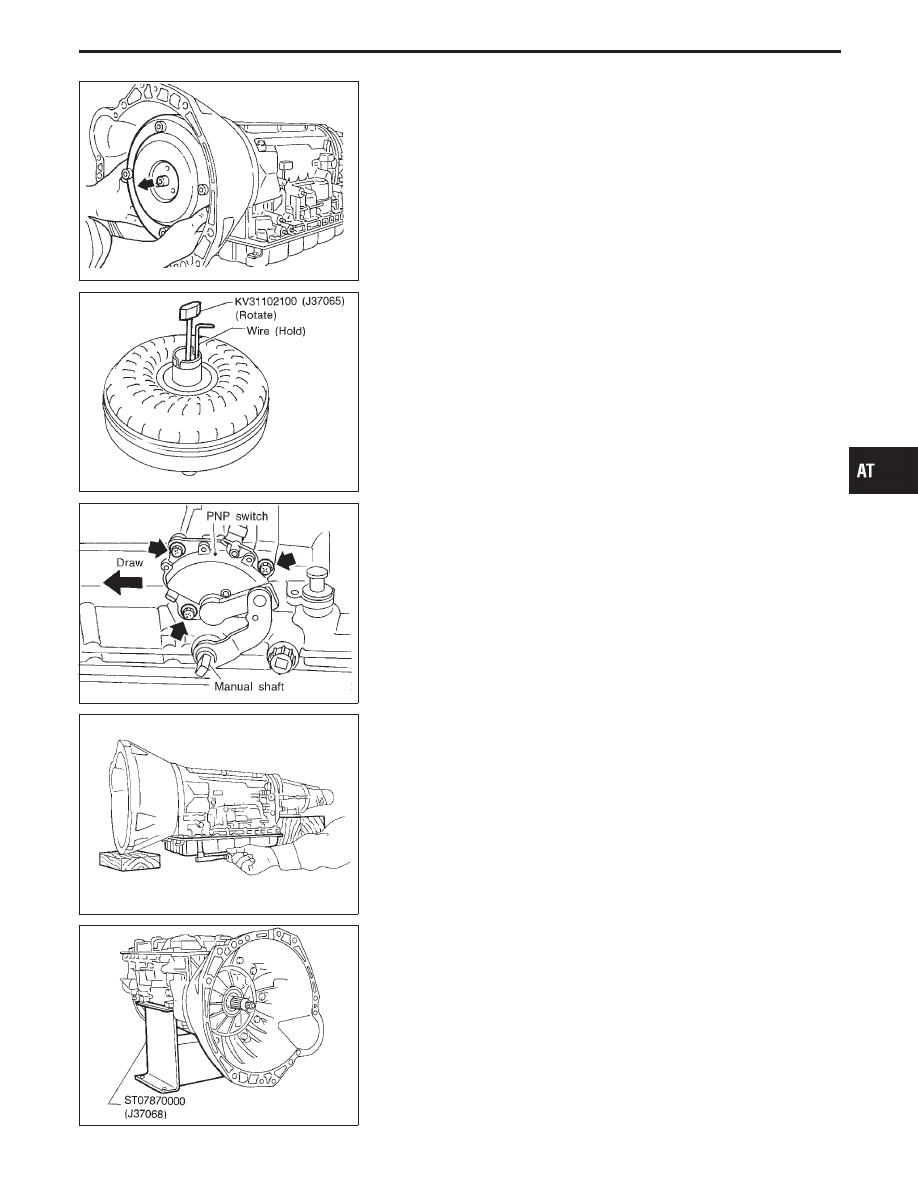

Remove torque converter by holding it firmly and turning while
pulling straight out.

SAT482G

2.

Check torque converter one-way clutch.

a.

Insert Tool into spline of one-way clutch inner race.

b.

Hook bearing support unitized with one-way clutch outer race
with suitable wire.

c.

Check that one-way clutch inner race rotates only clockwise
with Tool while holding bearing support with wire.

SAT065JA

3.

Remove PNP switch from transmission case.

SAT186B

4.

Remove oil pan.

a.

Drain ATF from drain plug.

b.

Raise oil pan by placing wooden blocks under converter hous-
ing and rear extension.

c.

Separate the oil pan and transmission case.

I

Always place oil pan straight down so that foreign par-
ticles inside will not move.

SAT483G

5.

Place transmission into Tool with the control valve facing up.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-205

SAT171B

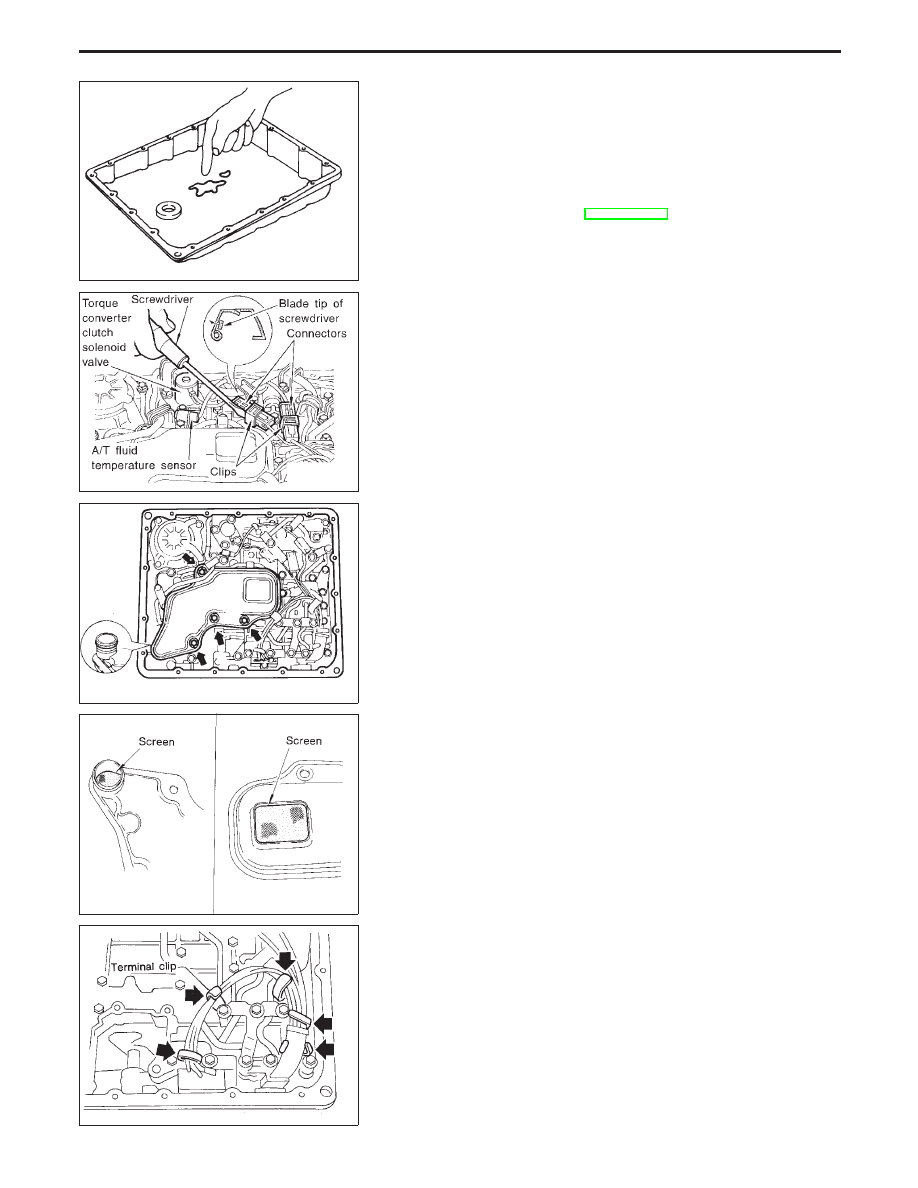

6.

Check foreign materials in oil pan to help determine cause of
malfunction. If the fluid is very dark, smells burned, or contains
foreign particles, the frictional material (clutches, band) may
need replacement. A tacky film that will not wipe clean indi-
cates varnish build up. Varnish can cause valves, servo, and
clutches to stick and may inhibit pump pressure.

I

If frictional material is detected, replace radiator after
repair of A/T. Refer to LC section (“Radiator”, “ENGINE
COOLING SYSTEM”).

MAT271AA

7.

Remove torque converter clutch solenoid valve and A/T fluid
temperature sensor connectors.

I

Be careful not to damage connector.

SAT008B

8.

Remove oil strainer.

a.

Remove oil strainer from control valve assembly.
Then remove O-ring from oil strainer.

SAT025B

b.

Check oil strainer screen for damage.

SAT009B

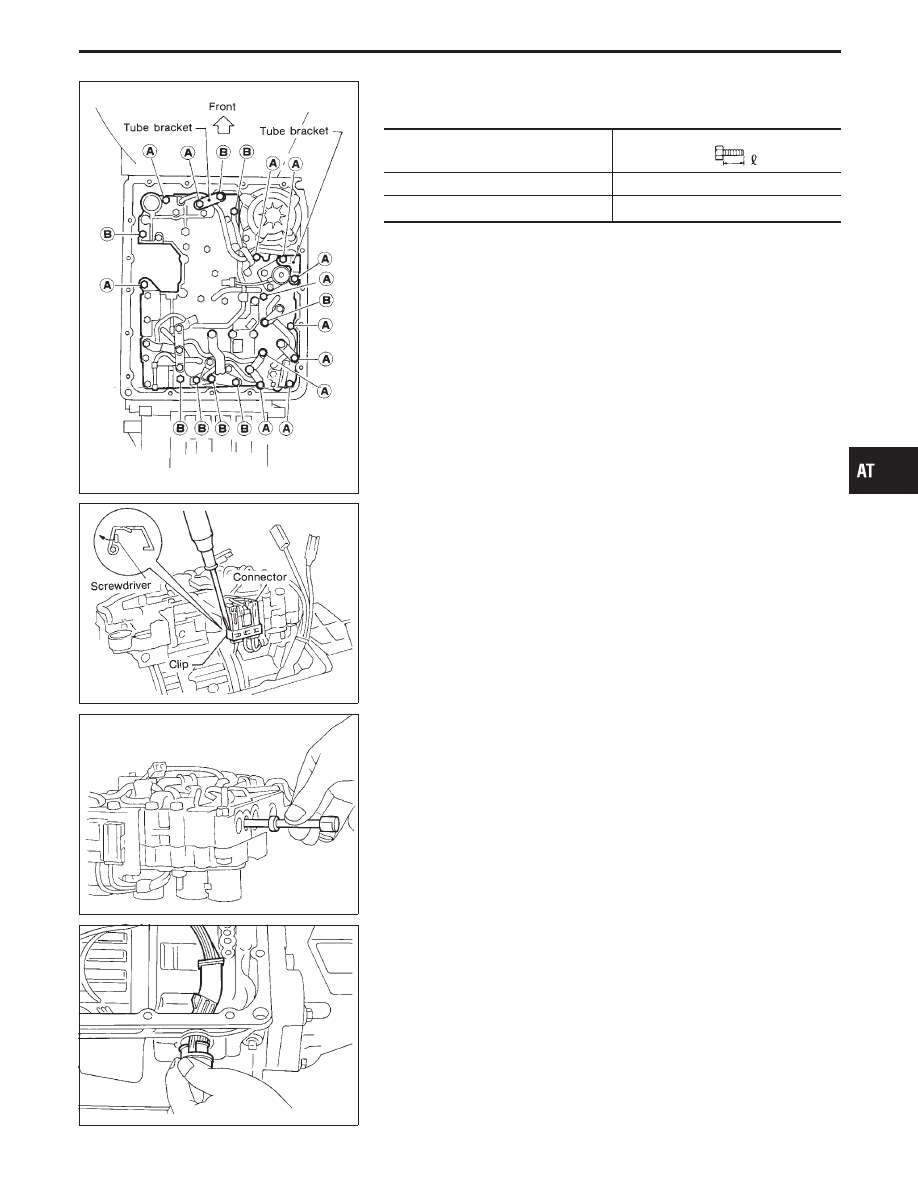

9.

Remove control valve assembly.

a.

Straighten terminal clips to free terminal cords then remove
terminal clips.

DISASSEMBLY

AT-206

SAT353B

b.

Remove bolts

q

A

and

q

B

, and remove control valve assembly

from transmission.

Bolt



mm (in)

q

A

33 (1.30)

q

B

45 (1.77)

SAT026B

c.

Remove solenoid connector.

I

Be careful not to damage connector.

SAT127B

d.

Remove manual valve from control valve assembly.

SAT128B

10. Remove terminal cord assembly from transmission case while

pushing on stopper.

I

Be careful not to damage cord.

I

Do not remove terminal cord assembly unless it is dam-
aged.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

DISASSEMBLY

AT-207

SAT066J

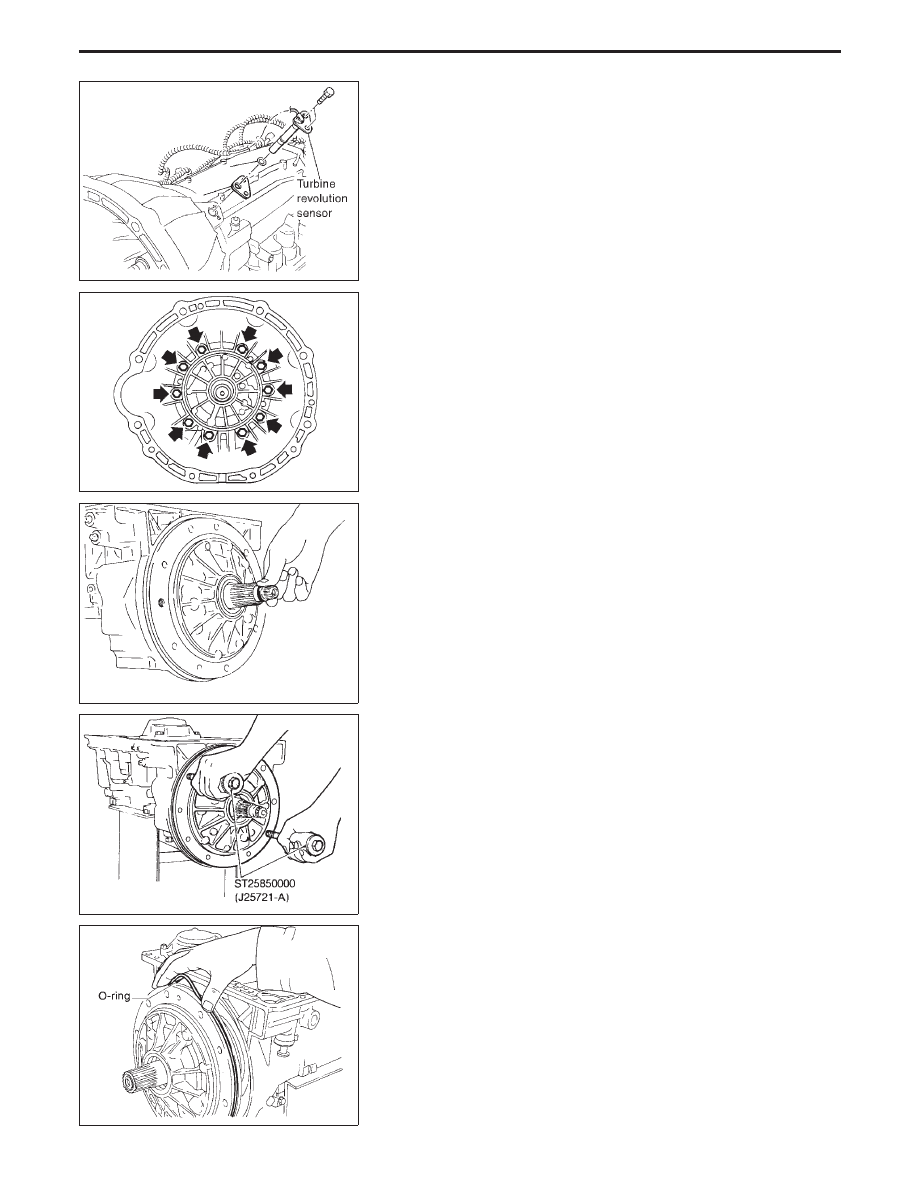

11. Remove turbine revolution sensor.

SAT792C

12. Remove converter housing.
a.

Remove converter housing from transmission case.

b.

Remove traces of sealant.

I

Be careful not to scratch converter housing.

SAT995A

13. Remove O-ring from input shaft.

SAT027B

14. Remove oil pump assembly.
a.

Attach Tool to oil pump assembly and extract it evenly from
transmission case.

SAT028B

b.

Remove O-ring from oil pump assembly.

c.

Remove traces of sealant from oil pump housing.

I

Be careful not to scratch pump housing.

DISASSEMBLY

AT-208
