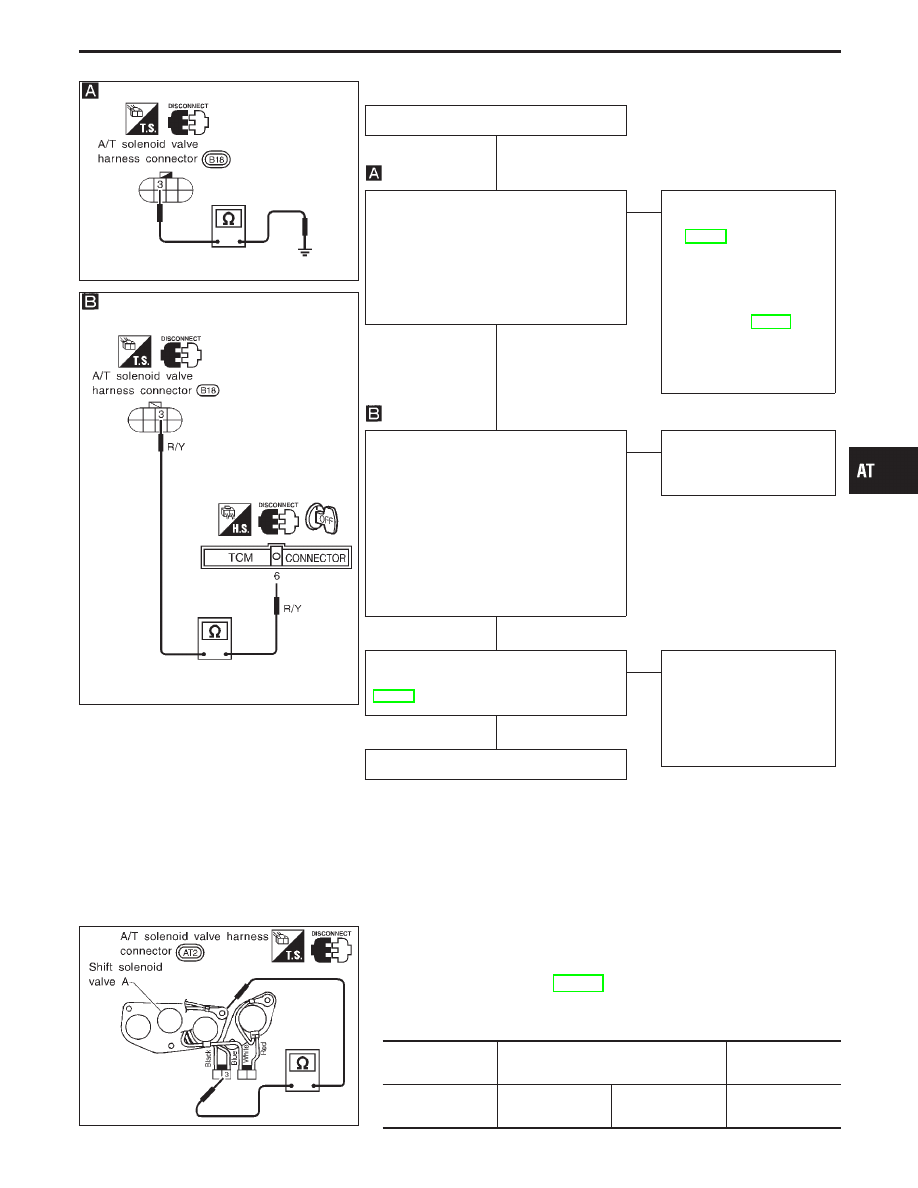

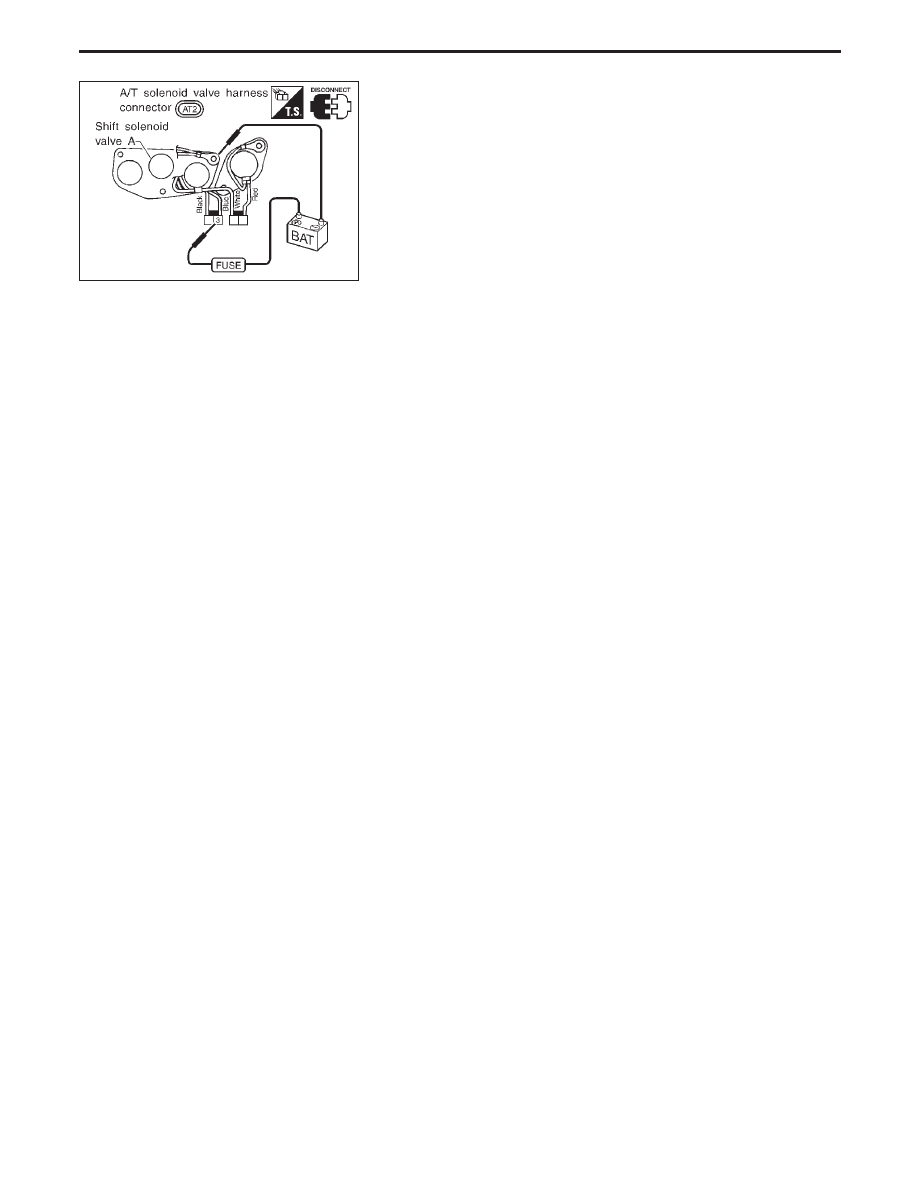

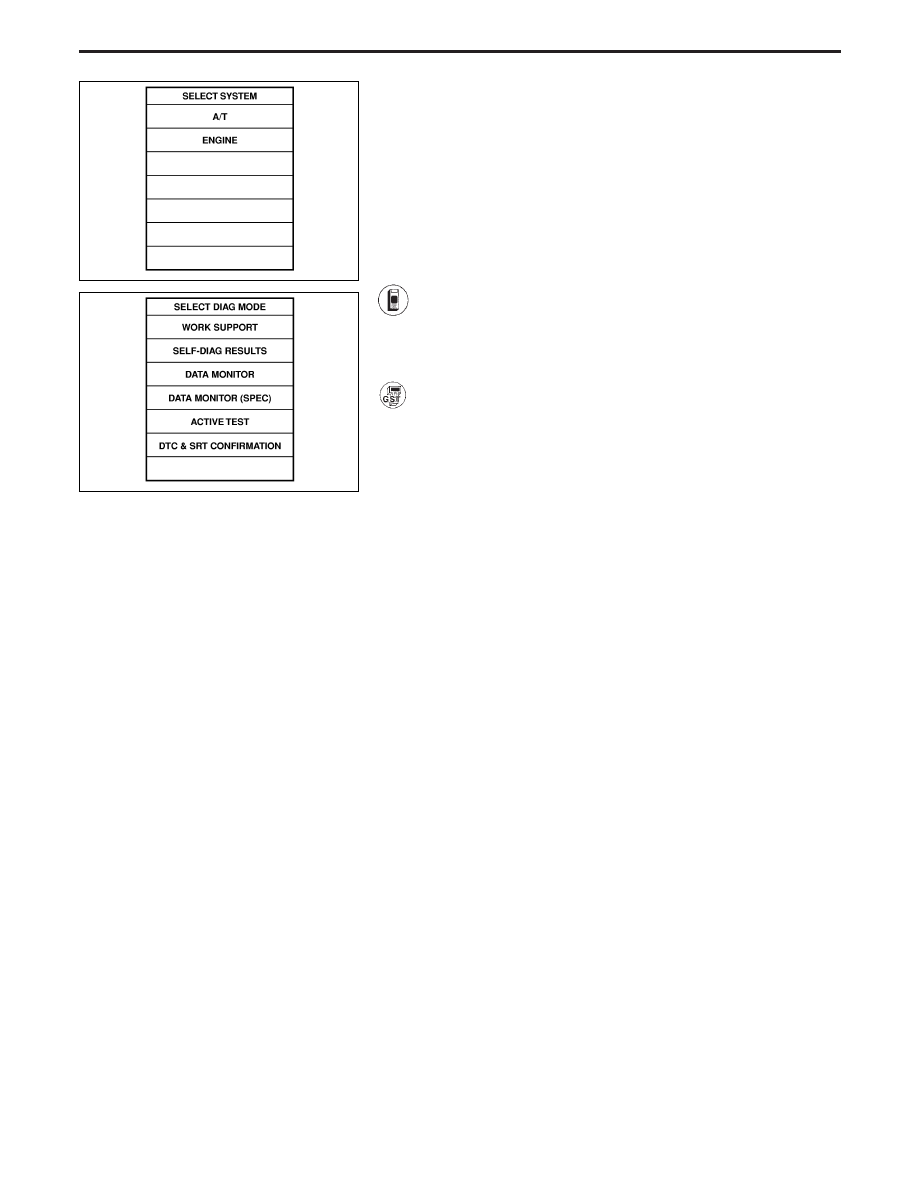

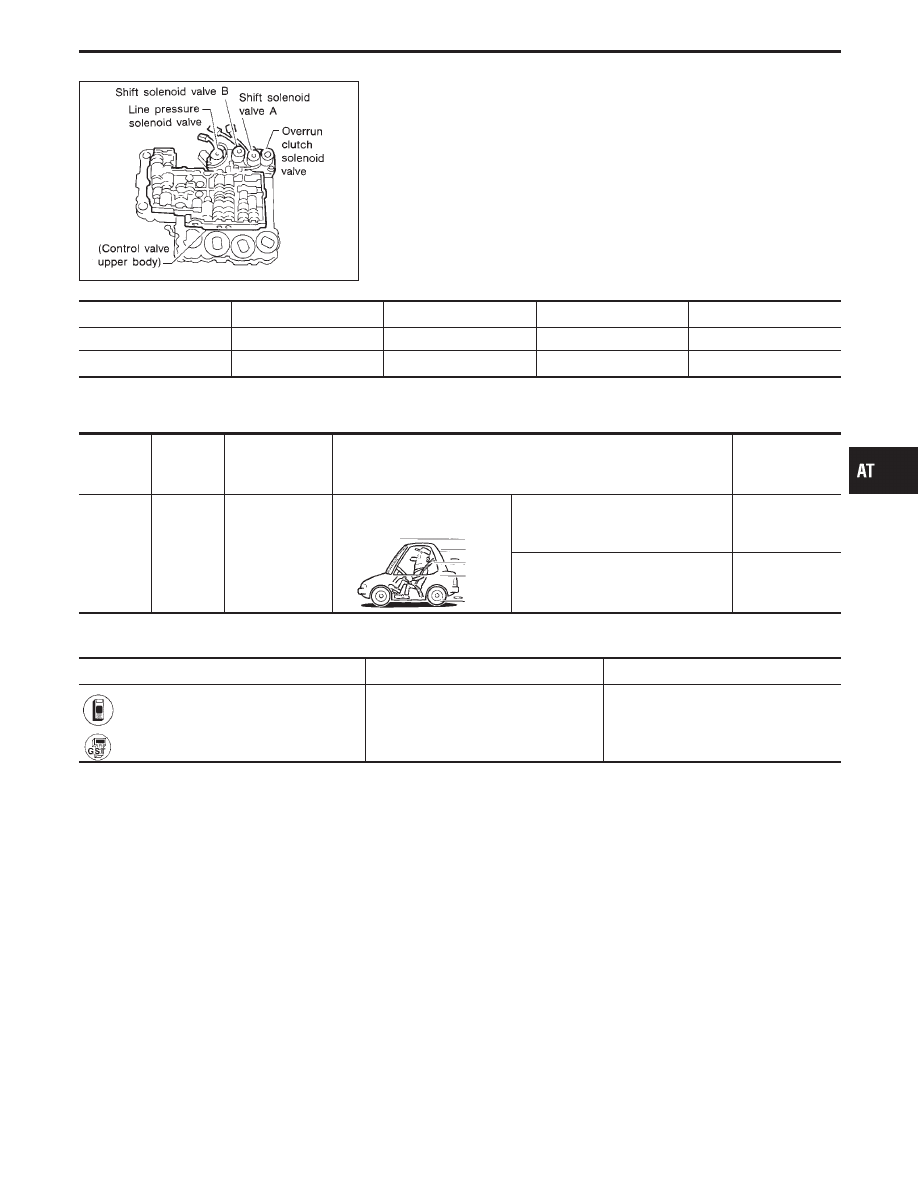

SAT341H Shift Solenoid Valve A DESCRIPTION Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM Gear position 1 2 3 4 Shift solenoid valve A ON (Closed) OFF (Open) OFF (Open) ON (Closed) Shift solenoid valve B ON (Closed) ON (Closed) OFF (Open) OFF (Open) TCM TERMINALS AND REFERENCE VALUE Remarks: Specification data are reference values. Terminal No. Wire color Item Condition Judgement standard (Approx.) 6 R/Y Shift solenoid When shift solenoid valve A oper- 1 ” or “D 4 ”.) Battery voltage When shift solenoid valve A does not 2 ” or “D 3 ”.) 0V ON BOARD DIAGNOSIS LOGIC Diagnostic trouble code Malfunction is detected when ... Check item (Possible cause) : SFT SOL A/CIRC TCM detects an improper voltage drop I Harness or connectors I Shift solenoid valve A : P0750 GI MA EM LC EC FE PD FA RA BR ST RS BT HA EL IDX TROUBLE DIAGNOSIS FOR DTC P0750 AT-129 |
