A/T Fluid Temperature Sensor

DESCRIPTION

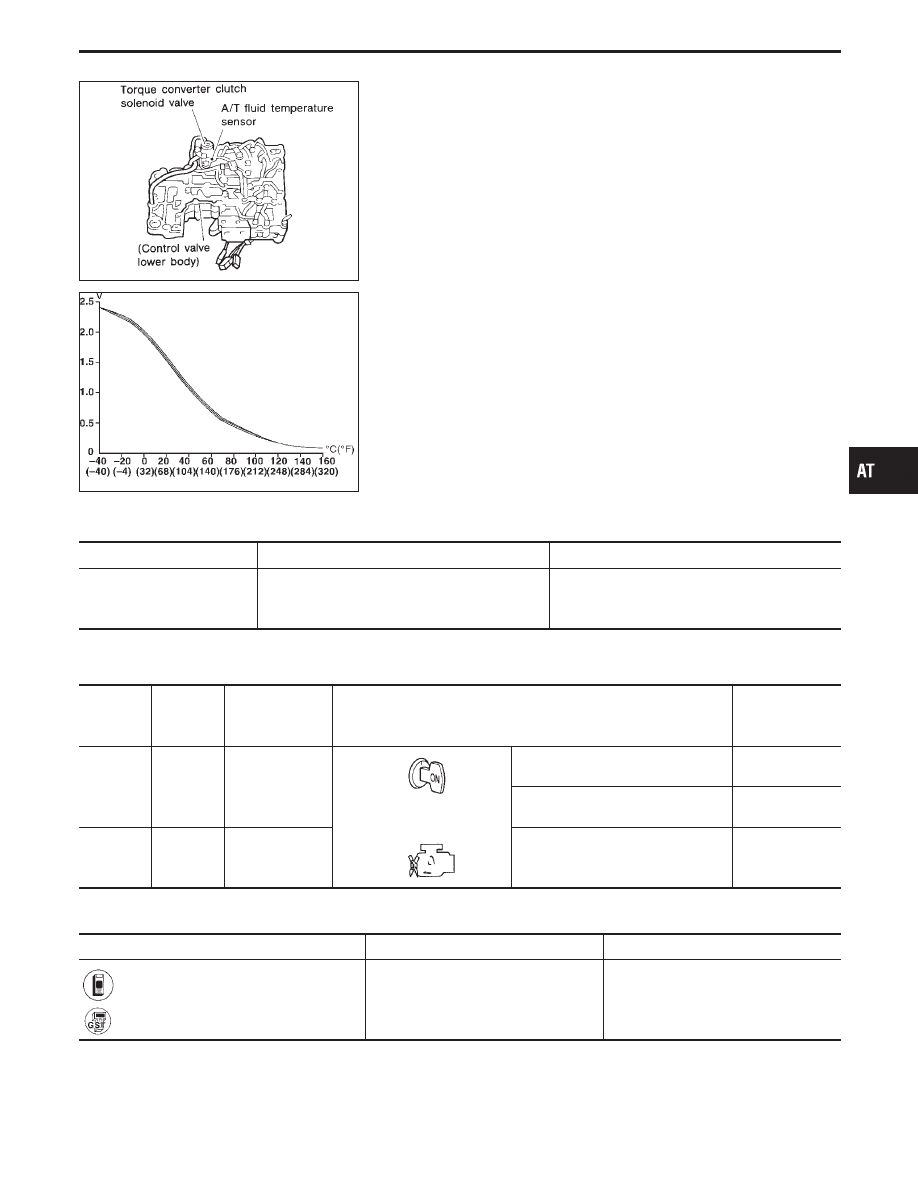

The A/T fluid temperature sensor detects the A/T fluid temperature
and sends a signal to the TCM.

SAT021J

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

A/T fluid temperature sensor

Cold [20°C (68°F)]

"

Hot [80°C (176°F)]

Approximately 1.5V

"

Approximately 0.5V

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

33

G

A/T fluid tem-
perature sensor

When ATF temperature is 20°C
(68°F).

1.5V

When ATF temperature is 80°C
(176°F).

0.5V

35

B

Throttle position
sensor
(Ground)

—

0V

ON BOARD DIAGNOSIS LOGIC

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: ATF TEMP SEN/CIRC

TCM receives an excessively low or
high voltage from the sensor.

I

Harness or connectors
(The sensor circuit is open or
shorted.)

I

A/T fluid temperature sensor

: P0710

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0710

AT-85

SAT014K

SEF949Y

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMA-
TION PROCEDURE

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

1)

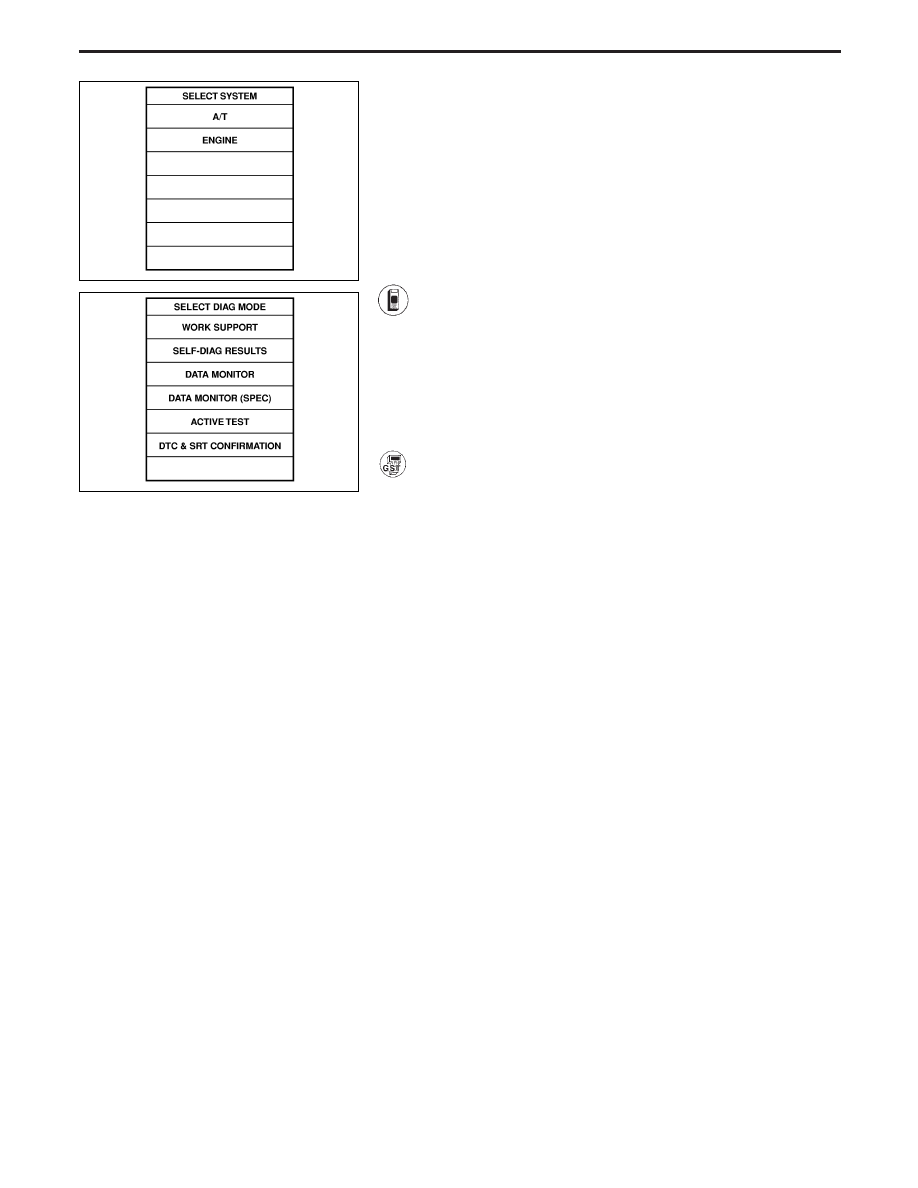

Turn ignition switch “ON” and select “DATA MONITOR”
mode for “ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at
least 10 minutes (Total). (It is not necessary to maintain
continuously.)
CMPS

⋅

RPM (REF): 450 rpm or more

VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (OD “ON”)

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Follow the procedure “With CONSULT-II”.

TROUBLE DIAGNOSIS FOR DTC P0710

A/T Fluid Temperature Sensor (Cont’d)

AT-86

SAT525I

SAT738J

SAT913IA

SAT914I

DIAGNOSTIC PROCEDURE

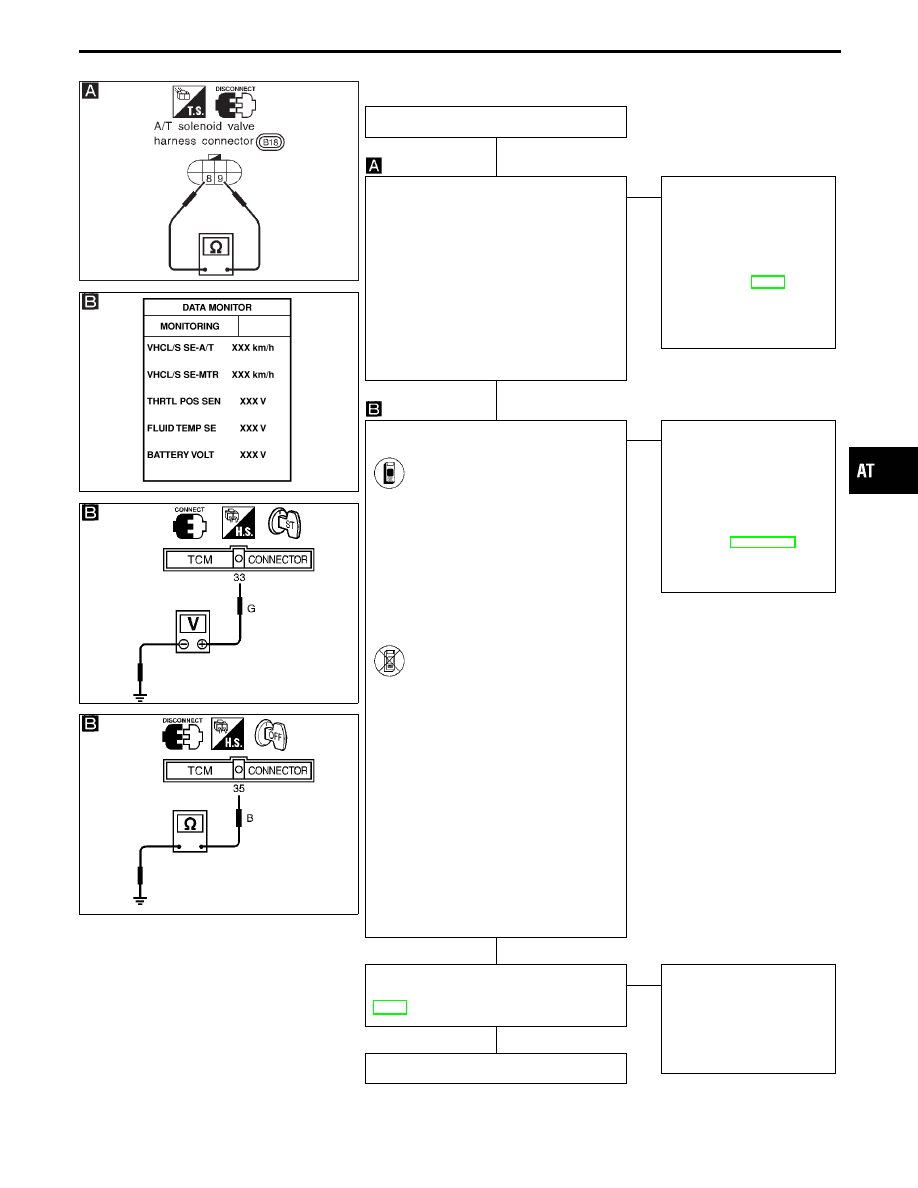

INSPECTION START

CHECK A/T FLUID TEMPERATURE
SENSOR WITH TERMINAL CORD
ASSEMBLY.
1. Turn ignition switch to “OFF” position.
2. Disconnect terminal cord assembly con-

nector at the end of A/T assembly.

3. Check resistance between terminals

q

8

and

q

9

when A/T is cold.

Resistance:

Cold [20°C (68°F)]

Approximately 2.5 k

Ω

4. Reinstall any part removed.

OK

E

NG

1. Remove oil pan.
2. Check the following

items:

I

A/T fluid temperature
sensor
Refer to “Component
Inspection”, AT-88.

I

Harness of terminal cord
assembly for short or
open

CHECK INPUT SIGNAL OF A/T FLUID
TEMPERATURE SENSOR.

1. Start engine.
2. Select “TCM INPUT SIGNALS”

in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3. Read out the value of “FLUID

TEMP SE”.
Voltage:
Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately
1.5V

→

0.5V

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

1. Start engine.
2. Check voltage between TCM

terminal

q

33

and ground while

warming up A/T.
Voltage:
Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately
1.5V

→

0.5V

3. Turn ignition switch to “OFF”

position.

4. Disconnect TCM harness con-

nector.

5. Check continuity between termi-

nal

q

35

and ground.

Continuity should exist.
If OK, check harness for short to
ground and short to power.

OK

E

NG

Check the following item:

I

Harness for short to
ground or short to power
or open between TCM,
ECM and terminal cord
assembly (Main harness)

I

Ground circuit for ECM
Refer to EC section
(“TROUBLE DIAGNOSIS
FOR POWER SUPPLY”).

Perform DIAGNOSTIC TROUBLE CODE
(DTC) CONFIRMATION PROCEDURE,
AT-86.

OK

E

NG

1. Perform TCM input/

output signal inspection.

2. If NG, recheck TCM pin

terminals for damage or
loose connection with
harness connector.

INSPECTION END

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0710

A/T Fluid Temperature Sensor (Cont’d)

H

H

H

H

AT-87

SAT527I

COMPONENT INSPECTION

A/T fluid temperature sensor

I

For removal, refer to AT-195.

I

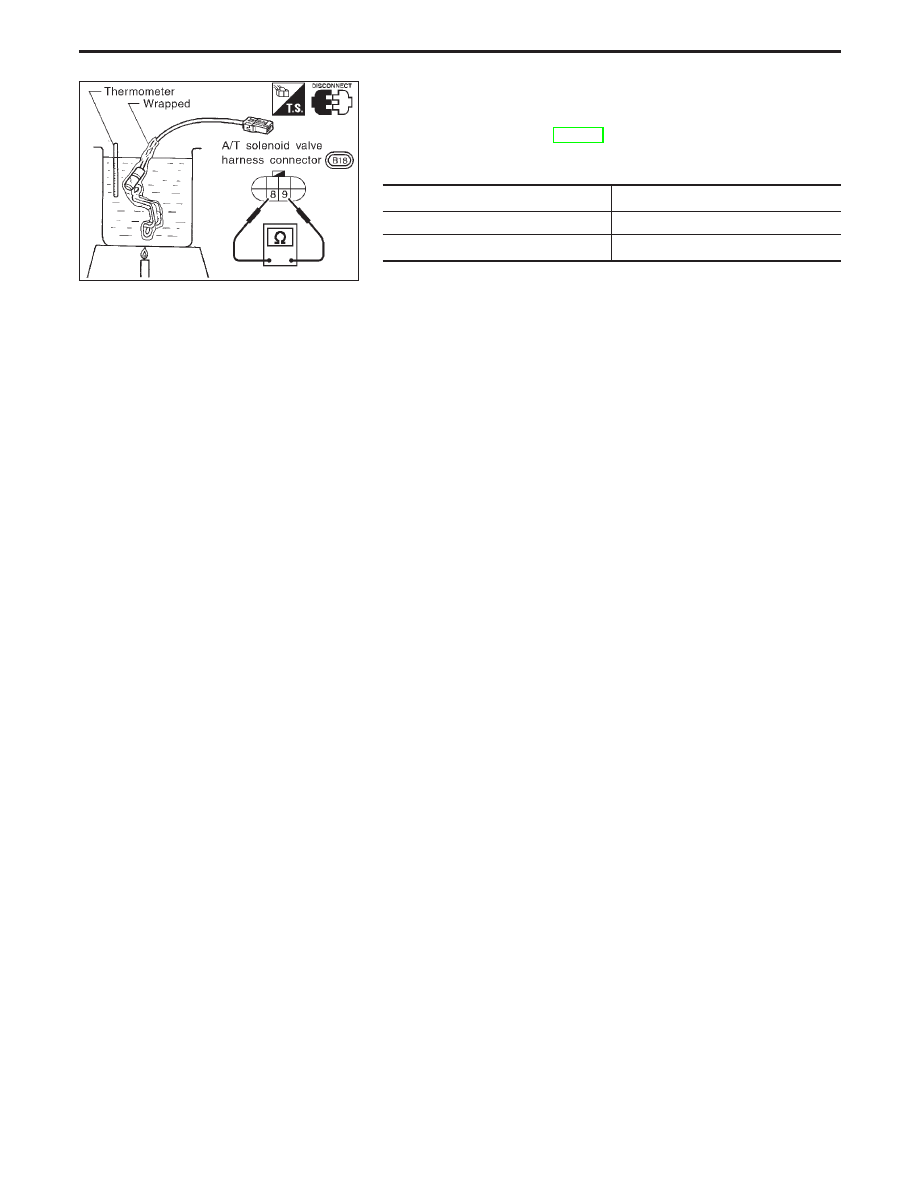

Check resistance between terminals

q

8

and

q

9

while chang-

ing temperature as shown at left.

Temperature °C (°F)

Resistance

20 (68)

Approximately 2.5 k

Ω

80 (176)

Approximately 0.3 k

Ω
