SAT557IA

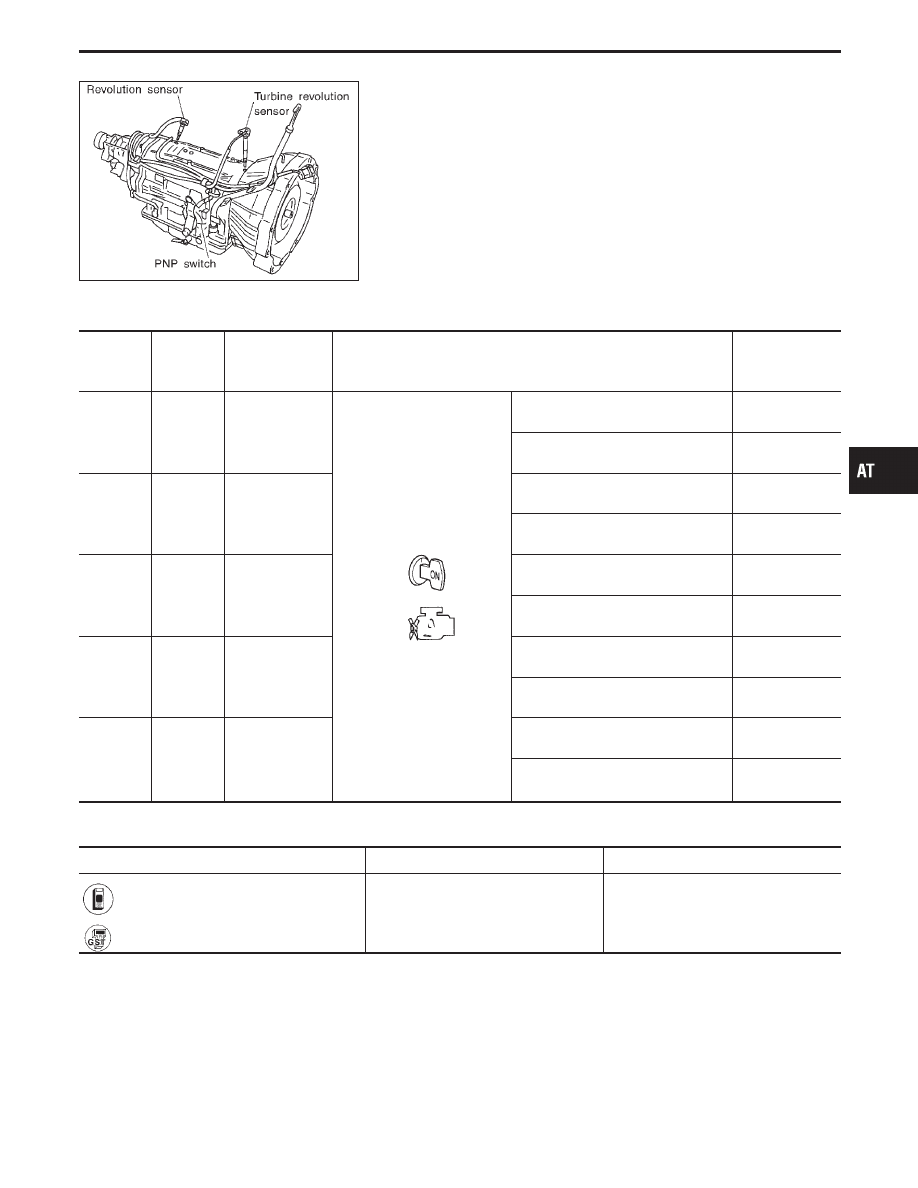

Park/Neutral Position (PNP) Switch

DESCRIPTION

I

The PNP switch assemble includes a transmission range
switch.

I

The transmission range switch detects the selector position
and sends a signal to the TCM.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

16

PU/W

PNP switch “1”
position

When setting selector lever to “1”
position.

Battery voltage

When setting selector lever to other
positions.

0V

17

P/B

PNP switch “2”
position

When setting selector lever to “2”
position.

Battery voltage

When setting selector lever to other
positions.

0V

18

Y/PU

PNP switch “D”
position

When setting selector lever to “D”
position.

Battery voltage

When setting selector lever to other
positions.

0V

19

R/G

PNP switch “N”
or “P” position

When setting selector lever to “N” or
“P” position.

Battery voltage

When setting selector lever to other
positions.

0V

20

L/W

PNP switch “R”
position

When setting selector lever to “R”
position.

Battery voltage

When setting selector lever to other
positions.

0V

ON BOARD DIAGNOSIS LOGIC

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: PNP SW/CIRC

TCM does not receive the correct volt-
age signal from the switch based on
the gear position.

I

Harness or connectors
(The PNP switch circuit is open or
shorted.)

I

PNP switch

: P0705

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0705

AT-81

SAT014K

SEF949Y

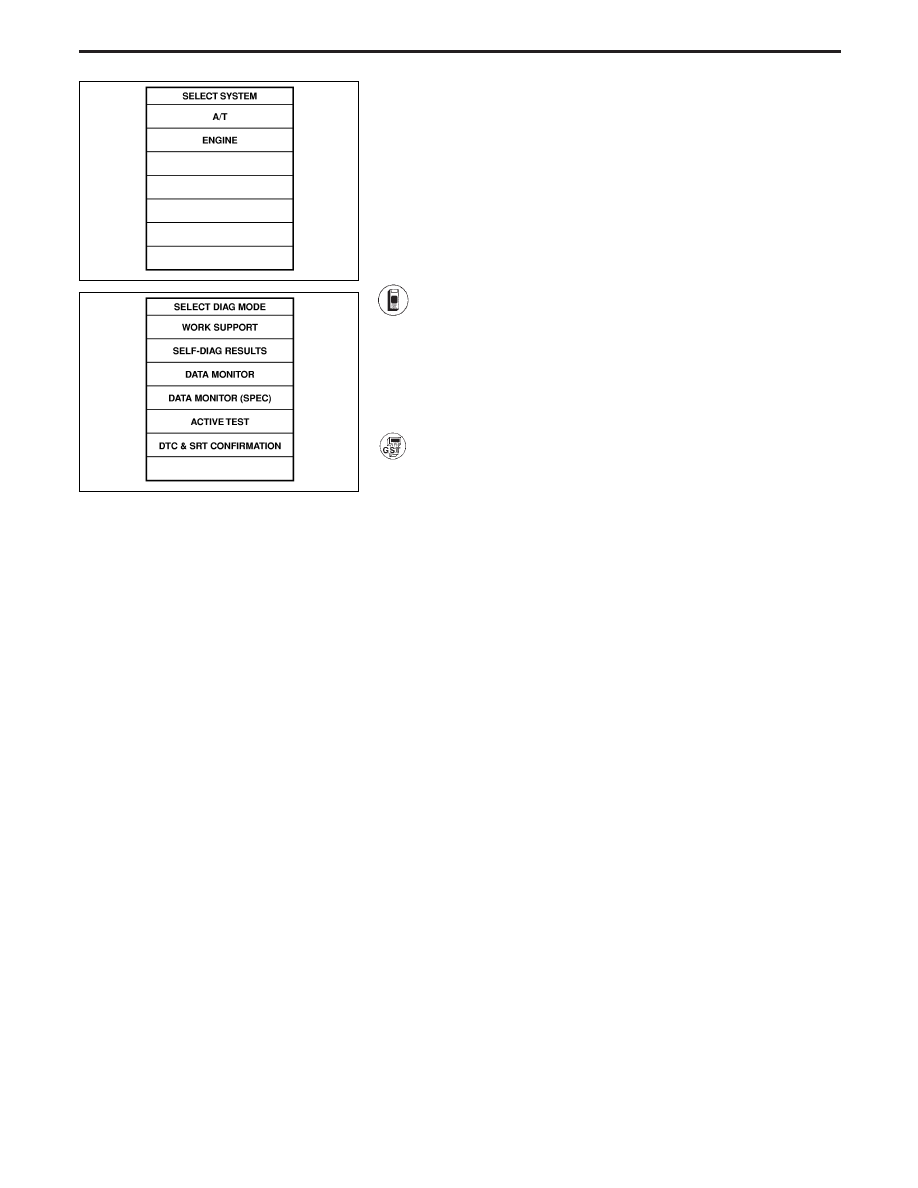

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMA-
TION PROCEDURE

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode for “ENGINE” with
CONSULT-II.

3)

Start engine and maintain the following conditions for at
least 5 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.3V
Selector lever: D position (OD “ON” or “OFF”)

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Follow the procedure “With CONSULT-II”.

TROUBLE DIAGNOSIS FOR DTC P0705

Park/Neutral Position (PNP) Switch (Cont’d)

AT-82

SAT737J

SAT912I

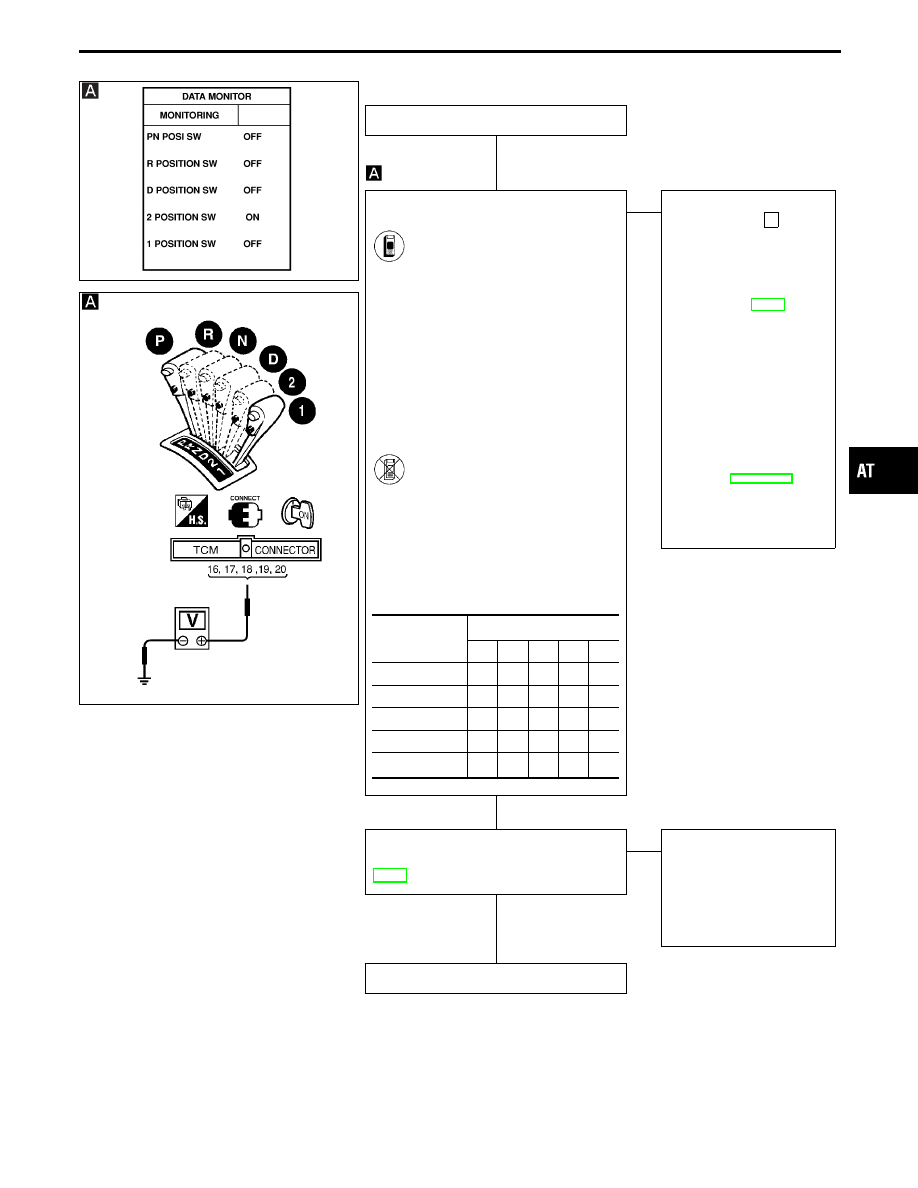

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK PARK/NEUTRAL POSITION
SWITCH CIRCUIT.

1. Turn ignition switch to “ON”

position.
(Do not start engine.)

2. Select “TCM INPUT SIGNALS”

in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3. Read out “P/N”, “R”, “D”, “2” and

“1” position switches moving
selector lever to each position.
Check the signal of the selector
lever position is indicated prop-
erly.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

1. Turn ignition switch to “ON”

position. (Do not start engine.)

2. Check voltage between TCM

terminals

q

16

,

q

17

,

q

18

,

q

19

,

q

20

and

ground while moving selector
lever through each position.
Voltage:

B: Battery voltage
0: 0V

OK

E

NG

Check the following items:

I

10A fuse [No.

18

,

located in the fuse block
(J/B)]

I

PNP switch
Refer to “Component
Inspection”, AT-84.

I

Harness for short or
open between ignition
switch and PNP switch
(Main harness)

I

Harness for short or
open between PNP
switch and TCM (Main
harness)

I

Ignition switch
Refer to EL section
(“POWER SUPPLY
ROUTING”).

I

Diode (P, N positions)

Perform DIAGNOSTIC TROUBLE CODE
(DTC) CONFIRMATION PROCEDURE,
AT-82.

OK

E

NG

1. Perform TCM input/

output signal inspection.

2. If NG, recheck TCM pin

terminals for damage or
loose connection with
harness connector.

INSPECTION END

Lever position

Terminal No.

q

19

q

20

q

18

q

17

q

16

P, N

B

0

0

0

0

R

0

B

0

0

0

D

0

0

B

0

0

2

0

0

0

B

0

1

0

0

0

0

B

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0705

Park/Neutral Position (PNP) Switch (Cont’d)

H

H

H

AT-83

SAT517GB

SAT051JA

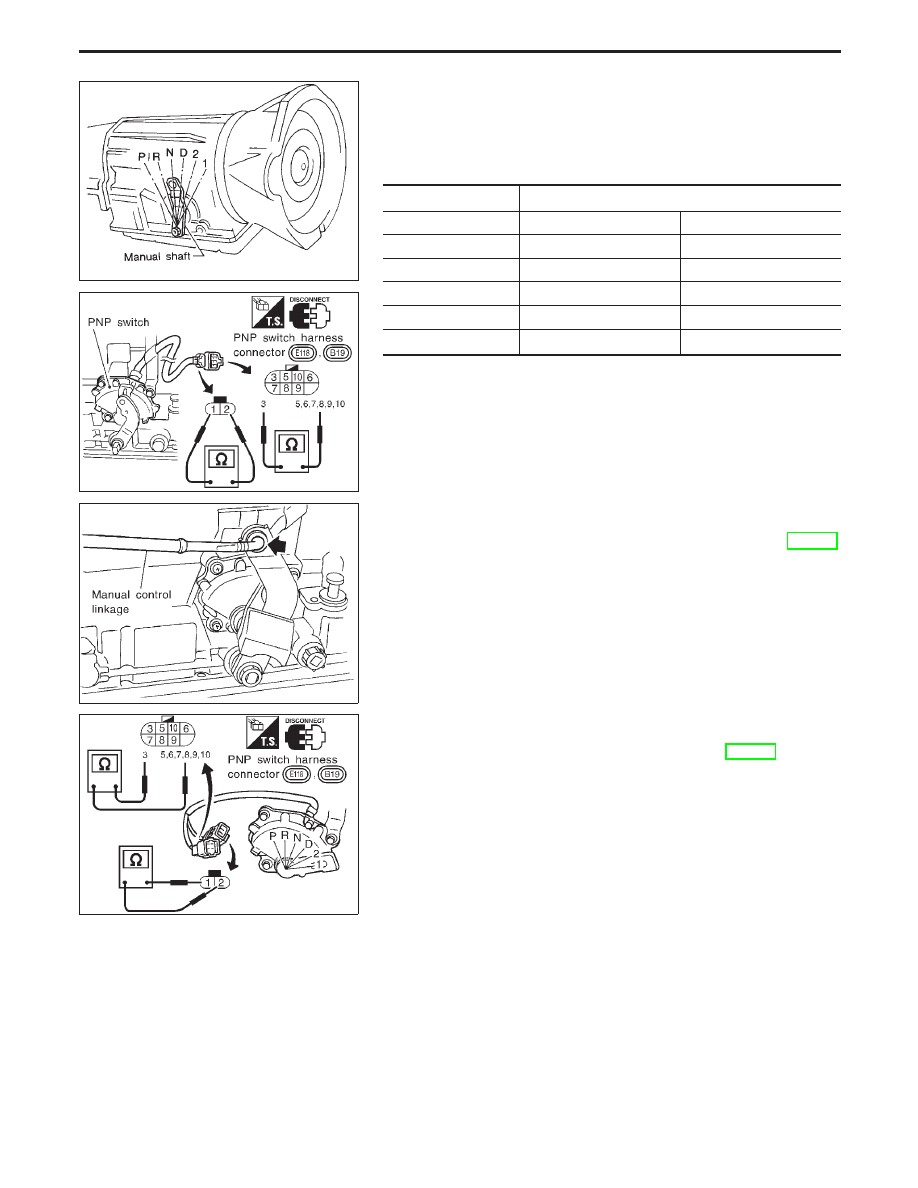

COMPONENT INSPECTION

Park/neutral position switch

1.

Check continuity between terminals

q

1

and

q

2

and between

terminals

q

3

and

q

5

,

q

6

,

q

7

,

q

8

,

q

9

,

q

10

while moving man-

ual shaft through each position.

Lever position

Terminal No.

P

q

1

—

q

2

q

3

—

q

7

R

q

3

—

q

8

N

q

1

—

q

2

q

3

—

q

9

D

q

3

—

q

6

2

q

3

—

q

10

1

q

3

—

q

5

SAT052J

2.

If NG, check again with manual control linkage disconnected
from manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust manual control linkage. Refer to AT-197.

SAT053JA

4.

If NG on step 2, remove PNP switch from A/T and check con-
tinuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-197.

6.

If NG on step 4, replace PNP switch.

TROUBLE DIAGNOSIS FOR DTC P0705

Park/Neutral Position (PNP) Switch (Cont’d)

AT-84
