SAT769B

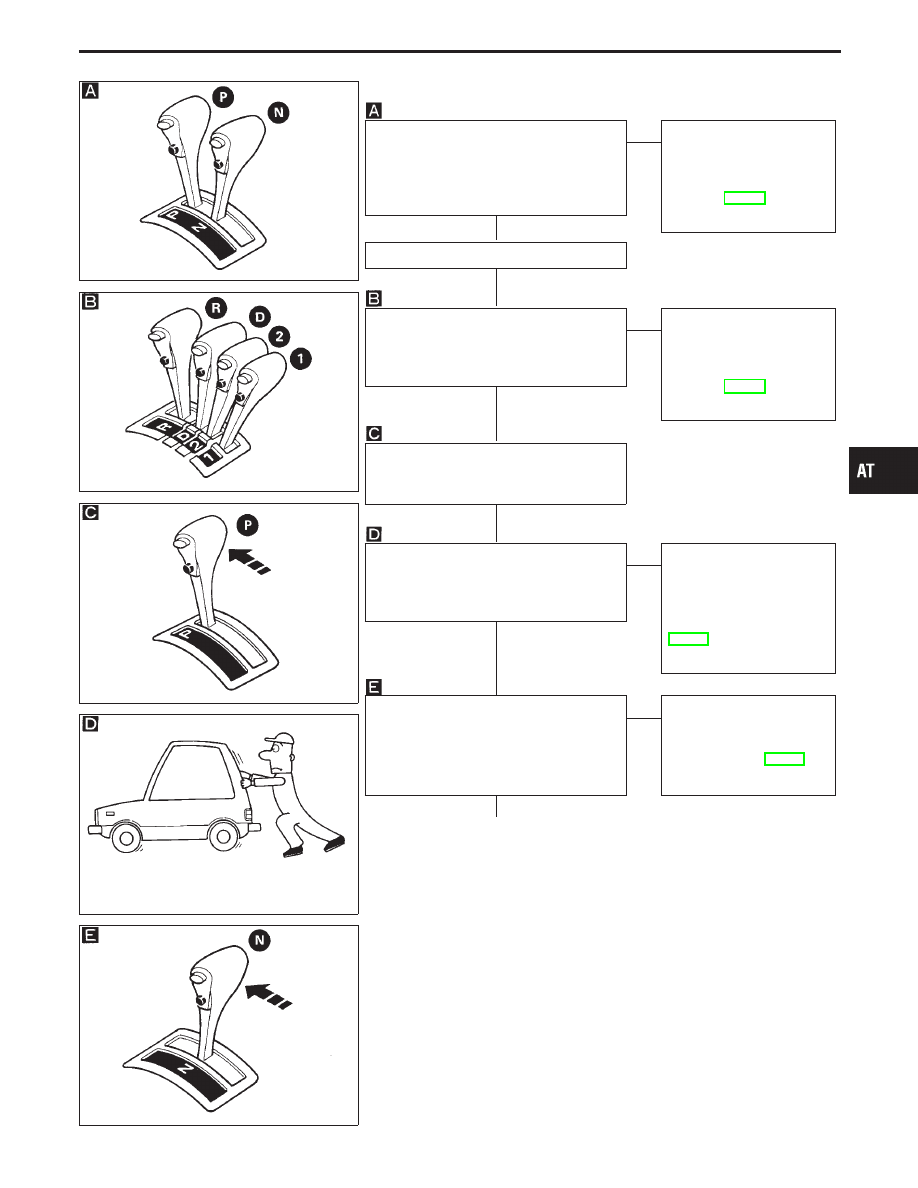

2. CHECK AT IDLE

SAT770B

SAT768B

SAT796A

SAT771B

1. Park vehicle on flat surface.

2. Move selector lever to “P” position.
3. Turn ignition switch to “OFF” position.
4. Turn ignition switch to “START” position.
5. Is engine started?

Yes

E

No

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “2. Engine Cannot Be
Started In “P” and “N”
Position”, AT-163.
Continue ROAD TEST.

Turn ignition switch to “ACC” position.

1. Move selector lever to “D”, “1”, “2” or “R”

position.

2. Turn ignition switch to “START” position.
3. Is engine started?

No

E

Yes

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “2. Engine Cannot Be
Started In “P” and “N”
Position”, AT-163.
Continue ROAD TEST.

1. Move selector lever to “P” position.

2. Turn ignition switch to “OFF” position.
3. Release parking brake.

1. Push vehicle forward or backward.

2. Does vehicle move when it is pushed

forward or backward?

3. Apply parking brake.

No

E

Yes

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “3. In “P” Position,
Vehicle Moves Forward Or
Backward When Pushed”,
AT-163.
Continue ROAD TEST.

1. Start engine.
2. Move selector lever to “N” position.
3. Release parking brake.
4. Does vehicle move forward or back-

ward?

No

E

Yes

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “4. In “N” Position,
Vehicle Moves”, AT-164.
Continue ROAD TEST.

q

A

(Go to next page.)

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

H

H

H

H

H

H

AT-65

SAT797A

SAT772B

SAT799A

SAT773B

q

A

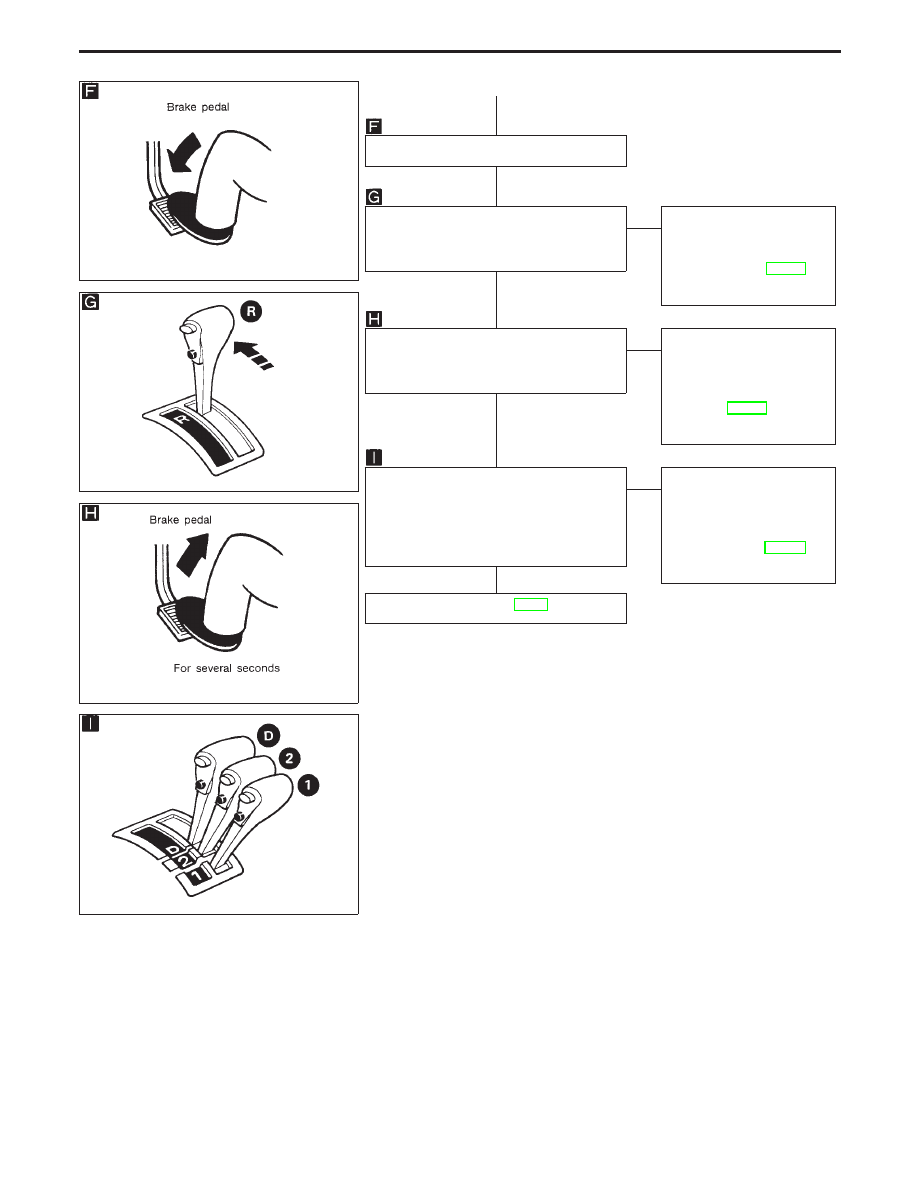

Apply foot brake.

1. Move selector lever to “R” position.
2. Is there large shock when changing

from “N” to “R” position?

No

E

Yes

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “5. Large Shock “N”

,

“R” Position”, AT-165.

Continue ROAD TEST.

1. Release foot brake for several seconds.
2. Does vehicle creep backward when foot

brake is released?

Yes

E

No

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “6. Vehicle Does Not
Creep Backward In “R”
Position”, AT-166.
Continue ROAD TEST.

1. Move selector lever to “D”, “2” and “1”

positions and check if vehicle creeps
forward.

2. Does vehicle creep forward in all three

positions?

Yes

E

No

Mark the box on the DIAG-
NOSTIC WORKSHEET.
Go to “7. Vehicle Does Not
Creep Forward In “D”, “2”
Or “1” Position”, AT-167.
Continue ROAD TEST.

Go to 3. CRUISE TEST, AT-67.

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

H

H

H

H

H

AT-66

SAT601J

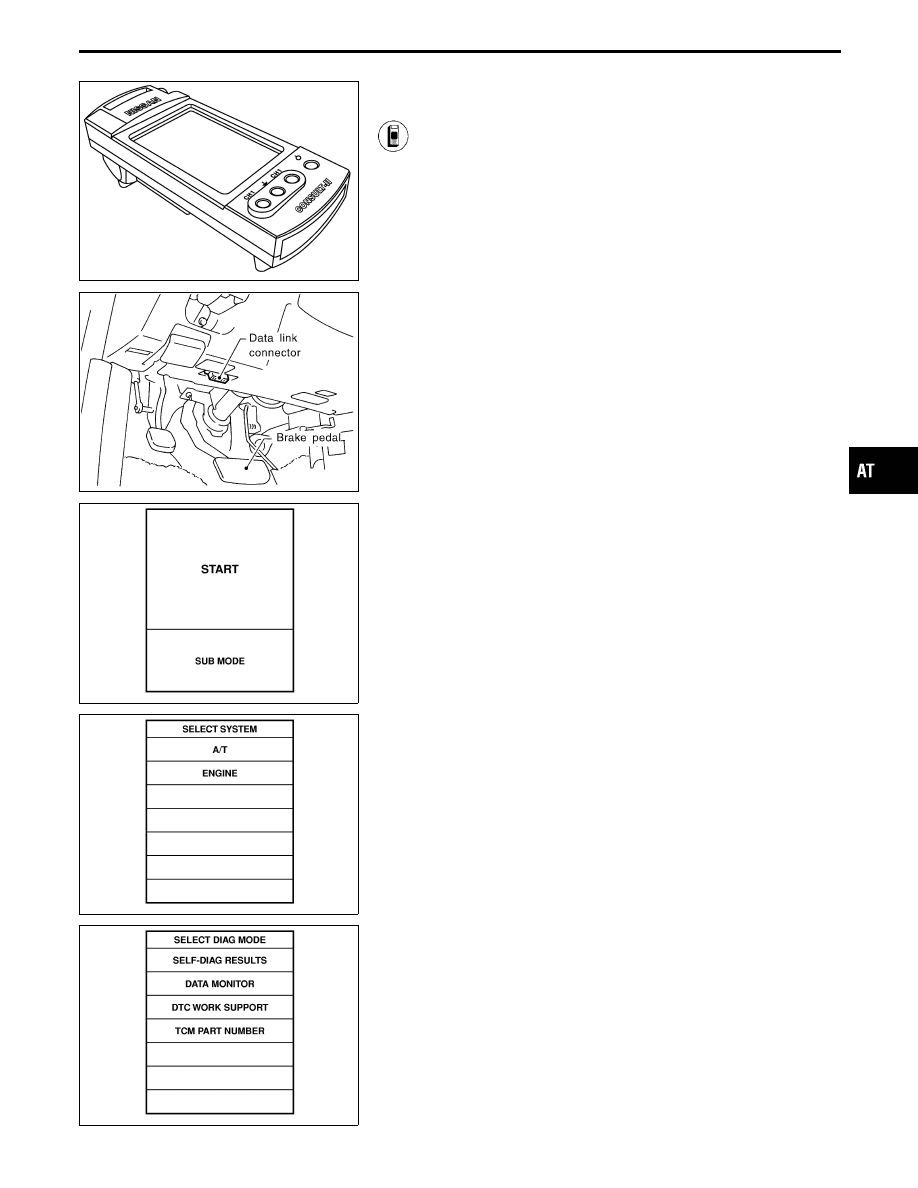

3. CRUISE TEST

I

Check all items listed in Parts 1 through 3.

With CONSULT-II

I

Using CONSULT-II, conduct a cruise test and record the result.

I

Print the result and ensure that shifts and lock-ups take place
as per Shift Schedule.

SEF046TA

CONSULT-II setting procedure
1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to Data link connector which is located
behind the cover.

SAT586J

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SAT014K

5.

Touch “A/T”.

SAT971J

6.

Touch “DATA MONITOR”.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-67

SAT175K

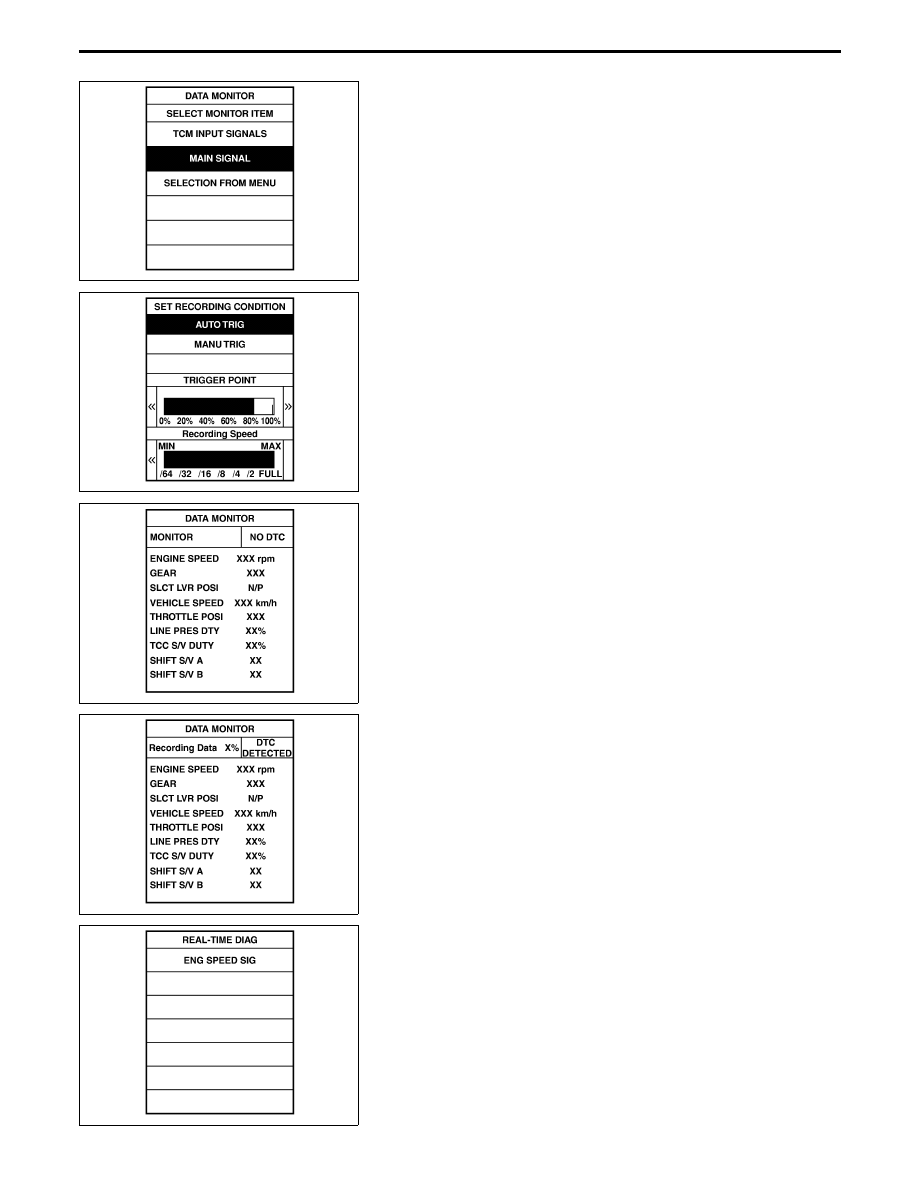

7.

Touch “MAIN SIGNALS” or “ECU INPUT SIGNALS”.

8.

See “Numerical Display“, “Barchart Display” or “Line Graph
Display”.

SAT973J

9.

Touch “SETTING” to set recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “Start”.

SAT134K

11. When performing cruise test, touch “RECORD”.

SAT135K

12. After finishing cruise test part 1, touch “STOP”.

SAT987J

13. Touch “STORE” and touch “BACK”.

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-68
