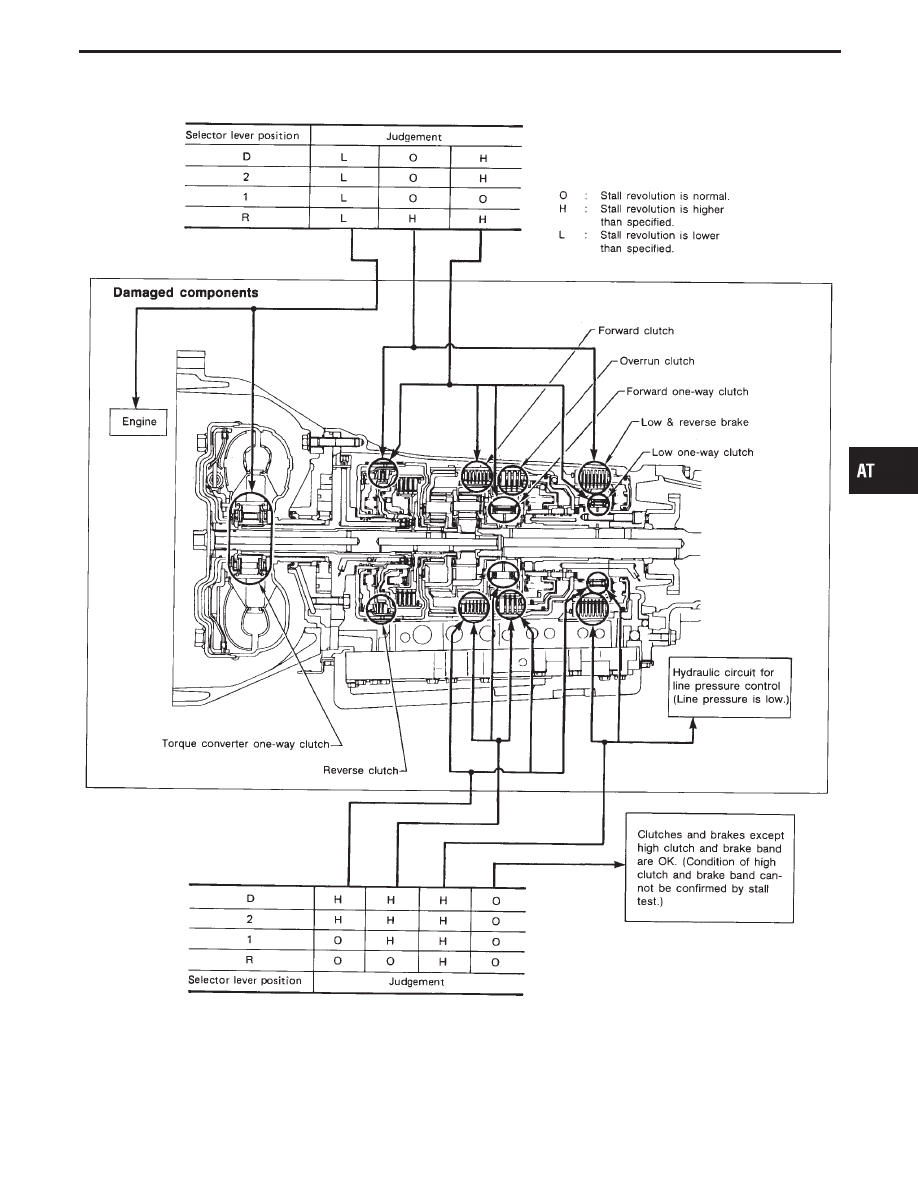

JUDGEMENT OF STALL TEST

SAT392H

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS — Basic Inspection

Stall Test (Cont’d)

AT-61

SAT889HC

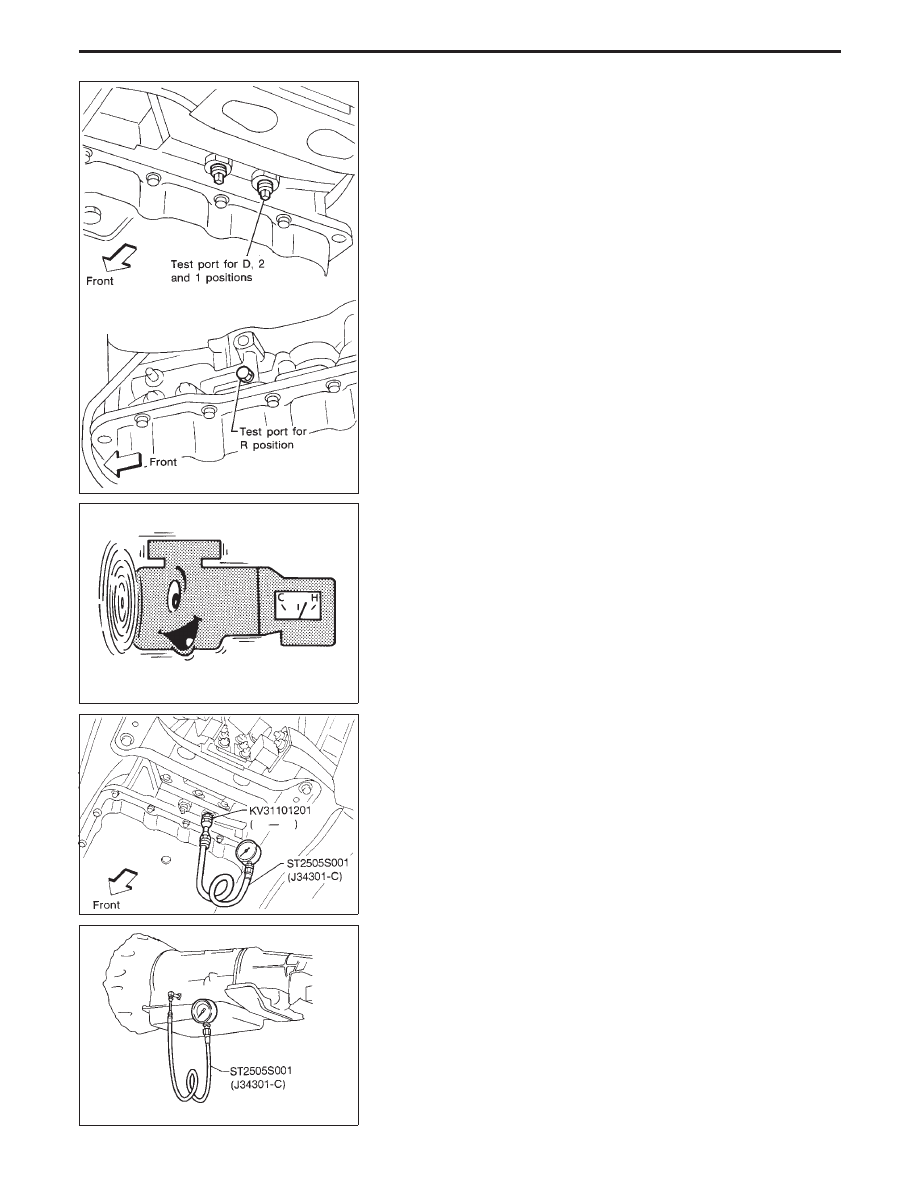

Line Pressure Test

LINE PRESSURE TEST PORTS

I

Location of line pressure test ports.

I

Always replace line pressure plugs as they are self-seal-
ing bolts.

SAT647B

LINE PRESSURE TEST PROCEDURE

1.

Check A/T fluid and engine oil levels. If necessary, add fluid
and oil.

2.

Drive vehicle for approx. 10 minutes or until fluid and oil reach
operating temperature.

ATF operating temperature:

50 - 80°C (122 - 176°F)

SAT890HB

3.

Install pressure gauge to corresponding line pressure port.

SAT519GB

TROUBLE DIAGNOSIS — Basic Inspection

AT-62

SAT513G

4.

Set parking brake and block wheels.

I

Continue to depress brake pedal fully while line pressure
test is being performed at stall speed.

SAT493G

5.

Start engine and measure line pressure at idle and stall speed.

I

When measuring line pressure at stall speed, follow the
stall test procedure.

Line pressure:

Refer to SDS, AT-276.

JUDGEMENT OF LINE PRESSURE TEST

Judgement

Suspected parts

At idle

Line pressure is low in all posi-
tions.

I

Oil pump wear

I

Control piston damage

I

Pressure regulator valve or plug sticking

I

Spring for pressure regulator valve damaged

I

Fluid pressure leakage between oil strainer and pressure regulator valve

I

Clogged strainer

Line pressure is low in particular
position.

I

Fluid pressure leakage between manual valve and particular clutch

I

For example, line pressure is:
− Low in “R” and “1” positions, but
− Normal in “D” and “2” positions.
Therefore, fluid leakage exists at or around low and reverse brake circuit.

Refer to “CLUTCH AND BAND CHART”, AT-21.

Line pressure is high.

I

Maladjustment of throttle position sensor

I

A/T fluid temperature sensor damaged

I

Line pressure solenoid valve sticking

I

Short circuit of line pressure solenoid valve circuit

I

Pressure modifier valve sticking

I

Pressure regulator valve or plug sticking

I

Open in dropping resistor circuit

At stall speed

Line pressure is low.

I

Maladjustment of throttle position sensor

I

Line pressure solenoid valve sticking

I

Short circuit of line pressure solenoid valve circuit

I

Pressure regulator valve or plug sticking

I

Pressure modifier valve sticking

I

Pilot valve sticking

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS — Basic Inspection

Line Pressure Test (Cont’d)

AT-63

SAT786A

Road Test

DESCRIPTION

I

The purpose of the test is to determine overall performance of
A/T and analyze causes of problems.

I

The road test consists of the following three parts:

1.

Check before engine is started

2.

Check at idle

3.

Cruise test

SAT496G

I

Before road test, familiarize yourself with all test procedures
and items to check.

I

Conduct tests on all items until specified symptom is found.
Troubleshoot items which check out No Good after road test.
Refer to “ON BOARD DIAGNOSTIC SYSTEM DESCRIP-
TION” and “TROUBLE DIAGNOSES FOR SYMPTOMS”,
AT-38 - AT-53 and AT-162 - AT-177.

SAT967I

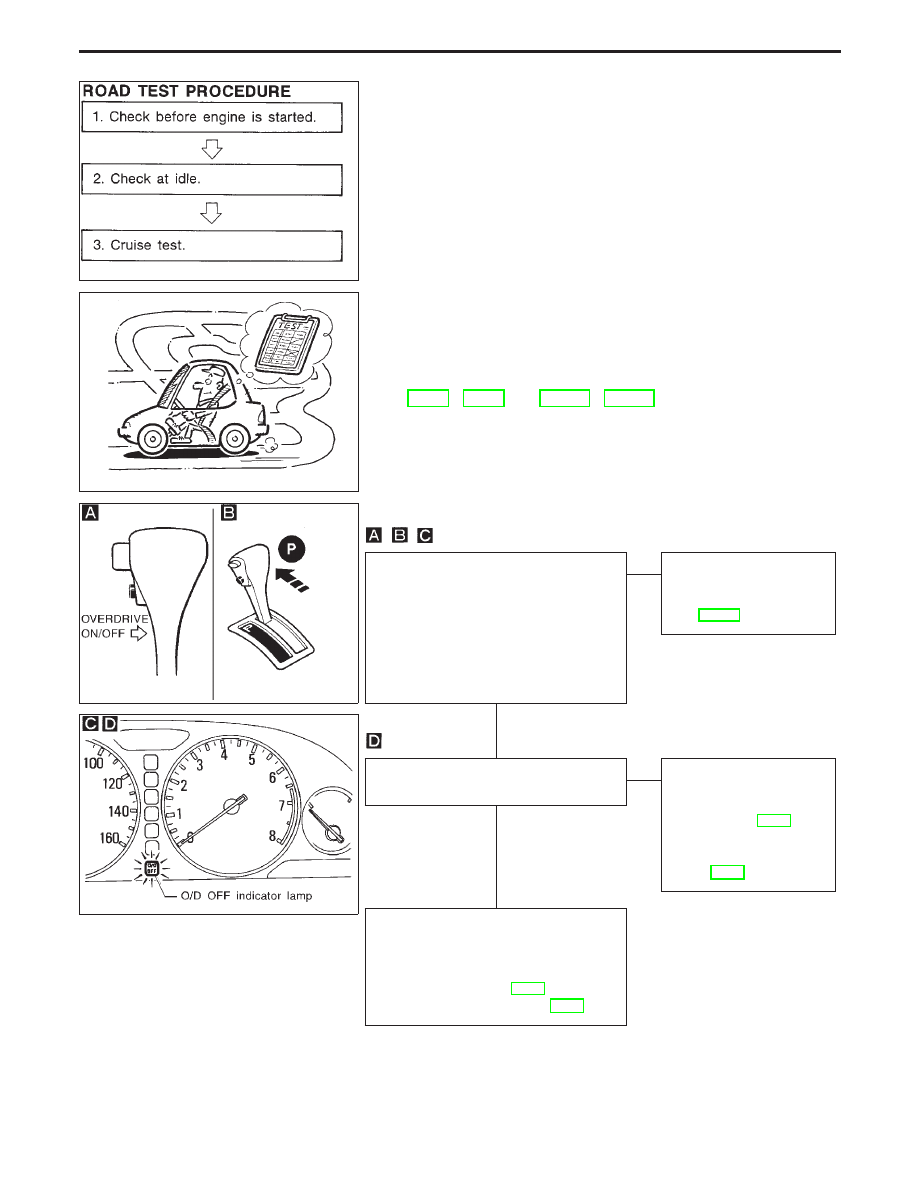

1. CHECK BEFORE ENGINE IS STARTED

SAT511I

1. Park vehicle on flat surface.
2. Move selector lever to “P” position.
3. Turn ignition switch to “OFF” position.

Wait at least 5 seconds.

4. Turn ignition switch to “ON” position.

(Do not start engine.)

5. Does O/D OFF indicator lamp come on

for about 2 seconds?

Yes

E

No

Stop ROAD TEST.
Go to “1. O/D OFF Indica-
tor Lamp Does Not Come
On”, AT-162.

Does O/D OFF indicator lamp flicker for
about 8 seconds?

No

E

Yes

Perform self-diagnosis and
check NG items on the
DIAGNOSTIC
WORKSHEET, AT-56.
Refer to TCM SELF-DIAG-
NOSIS PROCEDURE (No
Tools), AT-49.

1. Turn ignition switch to “OFF” position.
2. Perform self-diagnosis and note NG

items.
Refer to TCM SELF-DIAGNOSIS PRO-
CEDURE (No Tools), AT-49.

3. Go to “2. CHECK AT IDLE”, AT-65.

TROUBLE DIAGNOSIS — Basic Inspection

H

H
