SUNROOF

RF-21

C

D

E

F

G

H

J

K

L

M

A

B

RF

4.

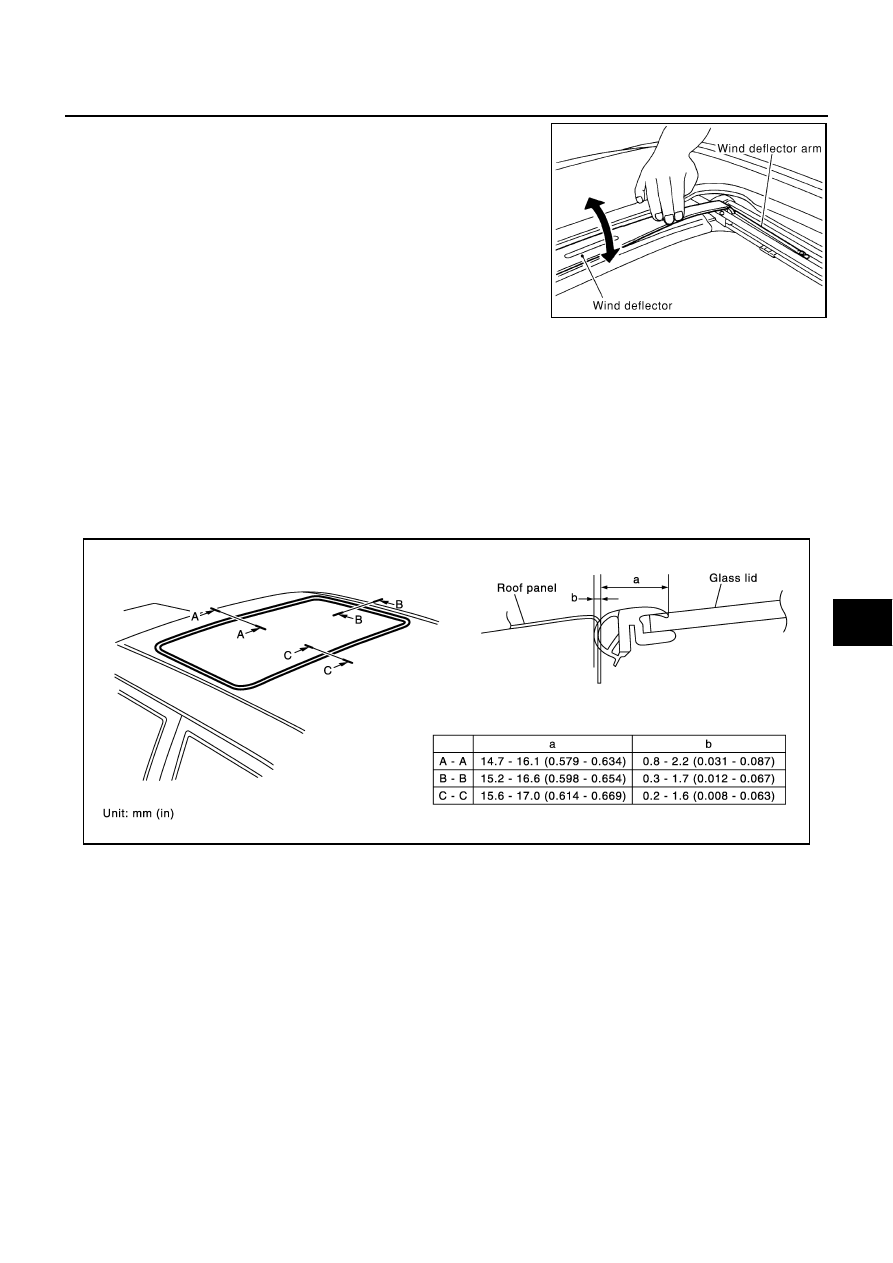

Make sure the wind deflector is properly raised by manual. If a
malfunction is detected, remove and visually check it. If it is
damaged, replace it with a new one. If no damage is found, rein-
stall it properly.

Link and Wire Assembly

AIS001I6

NOTE:
Before replacing a suspect part, carefully ensure it is the source of noise being experienced.

1.

Check link to determine if coating film has peeled off to such an extent that substrate is visible. Check also
to determine if link is the source of noise. If it is, replace it.

2.

Visually check to determine if a sufficient amount of grease has been applied to wire or rail groove. If not,
add grease as required.

3.

Check wire for any damage or deterioration. If any damage is found, remove rear guide, then replace
wire.

Fitting Adjustment

AIS001I7

GAP ADJUSTMENT

1.

Remove shade assembly.

2.

Tilt glass lid up then remove side trims.

3.

Loosen glass lid securing nuts, then tilt glass lid down.

4.

Adjust glass lid from outside of vehicle so it resembles “A – A” “B – B” as shown in the figure.

5.

Tilt glass lid up and down until it is adjusted to “C – C” as shown in the figure.

6.

After adjusting glass lid, tilt glass lid up and tighten nuts.

7.

Tilt glass lid up and down several times to check that it moves smoothly.

SIIA0279E

PIIA3048E

RF-22

SUNROOF

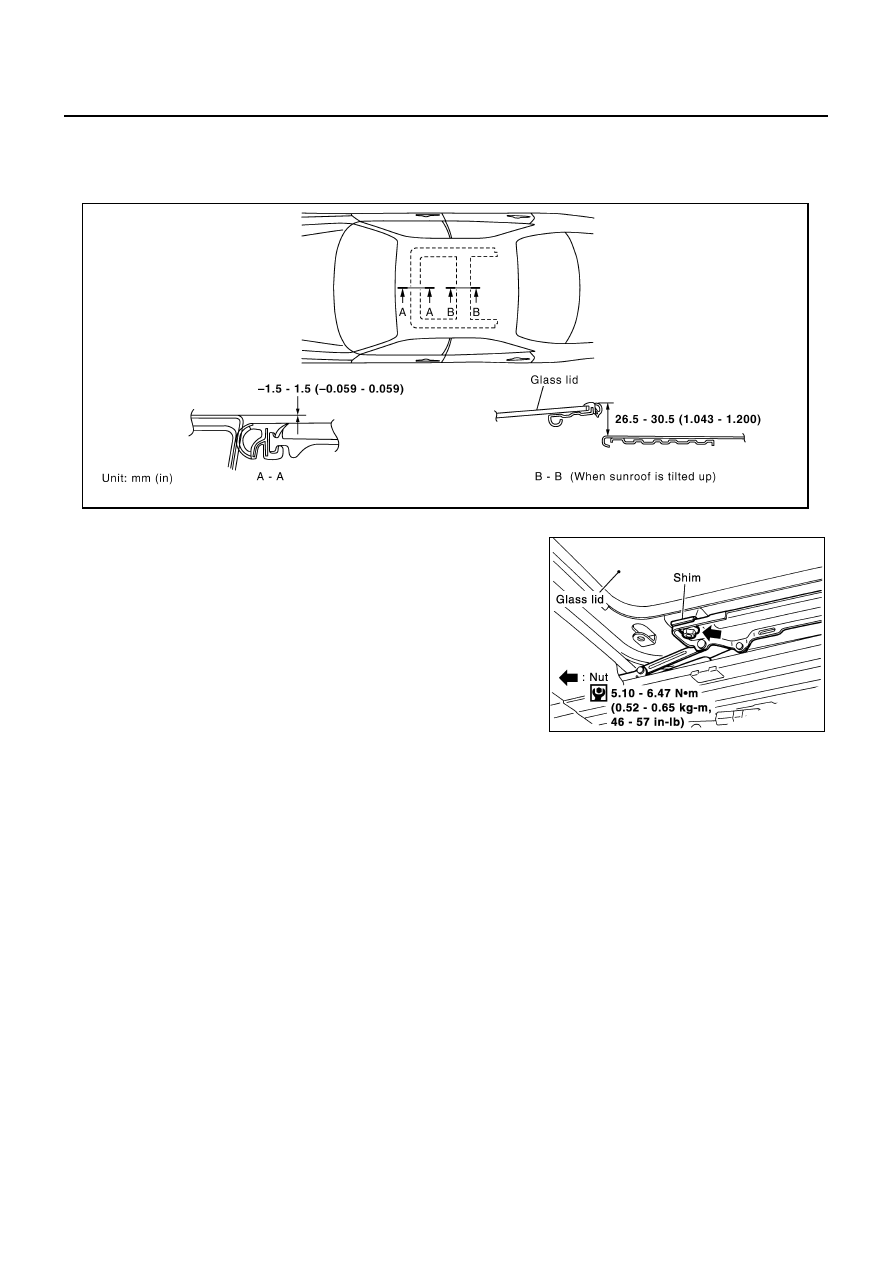

HEIGHT DIFFERENCE ADJUSTMENT

1.

Tilt glass lid up and down.

2.

Check height difference between roof panel and glass lid to see if it is as “A – A” and “B – B” as shown in
the figure.

3.

If necessary, adjust it by using one of following procedures.

●

Adjust by adding or removing adjustment shim(s) between glass
lid and link assembly.

●

If glass lid protrudes above roof panel, add shim(s) or plain
washer at sunroof mounting bracket or stud bolt locations to
adjust sunroof installation as required.

Removal and Installation

AIS001I8

●

After any adjustment, check sunroof operation and glass lid alignment.

●

Handle finisher plate and glass lid with care so not to cause damage.

●

It is desirable for easy installation to mark each point before removal.

CAUTION:

●

Always work with a helper.

●

Fully close the glass lid assembly, before removal, then do not operate sunroof motor assembly
after removal.

PIIA7390E

PIIA3050E

SUNROOF

RF-23

C

D

E

F

G

H

J

K

L

M

A

B

RF

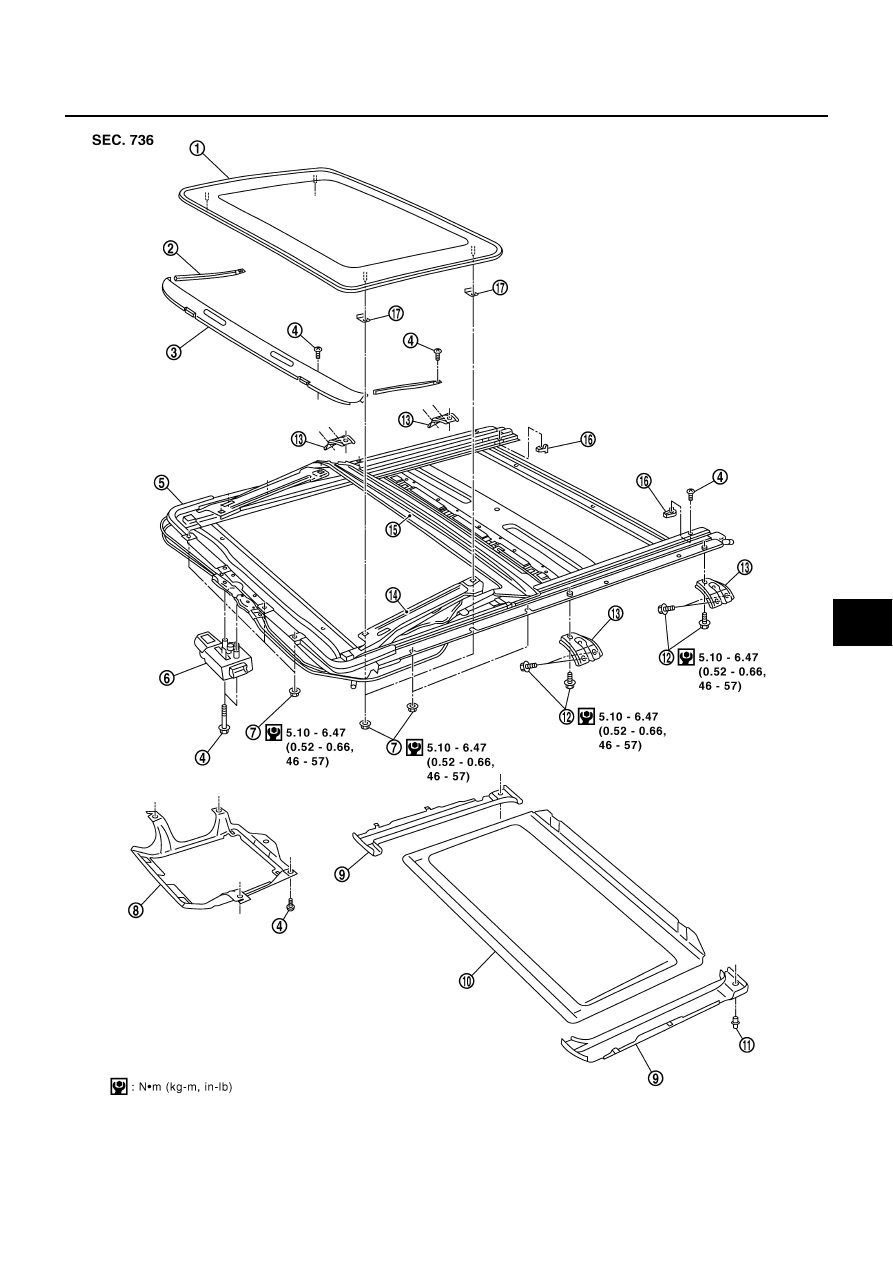

1.

Glass lid

2.

Wind deflector holder

3.

Wind deflector

4.

Screw

5.

Sunroof assembly

6.

Sunroof motor assembly

PIIB1537E

RF-24

SUNROOF

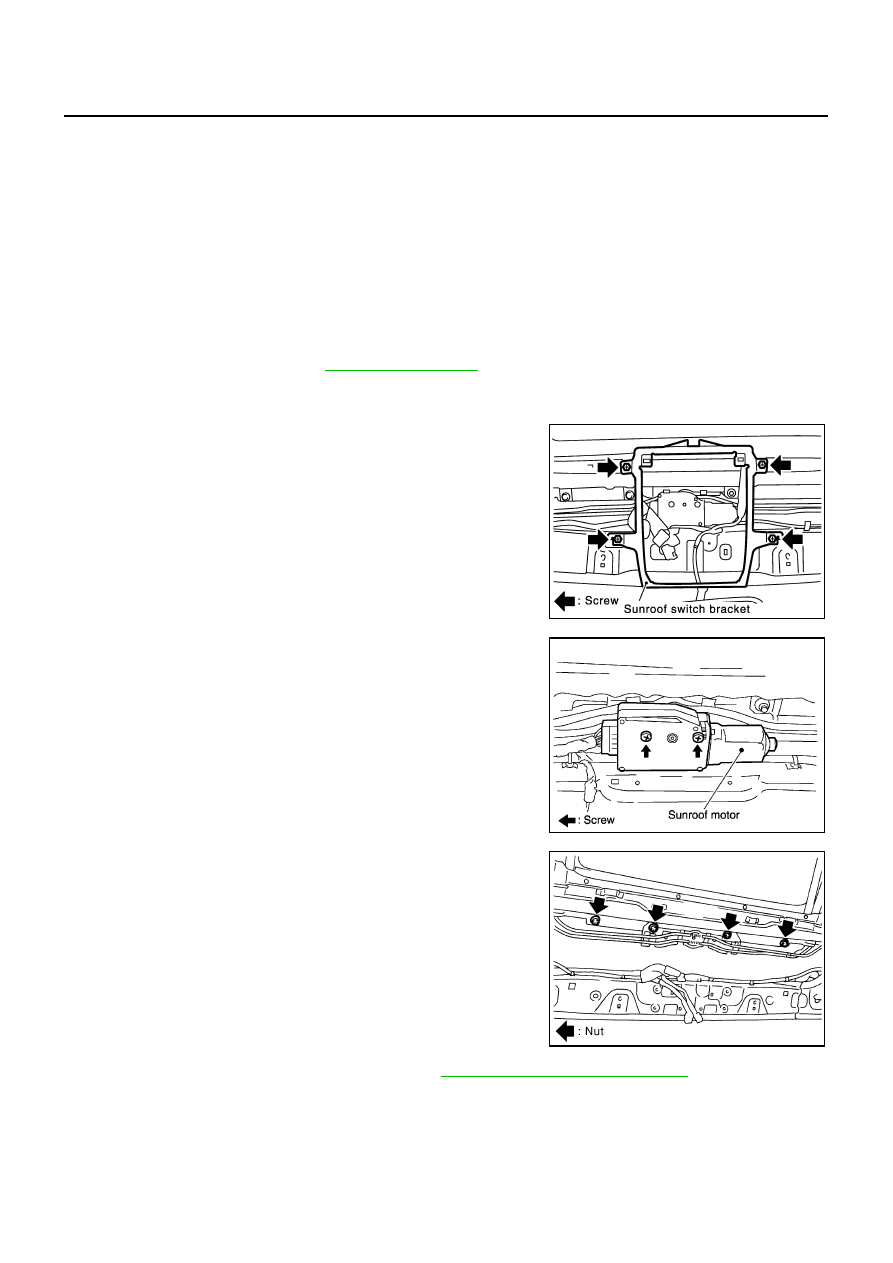

SUNROOF UNIT
Removal

CAUTION:

●

Always work with a helper.

●

When taking sunroof unit out, use clothes to protect the seats and trim from damage.

●

After installing the sunroof unit and glass lid, be sure to carry out the leak test and check that
there is no malfunction.

1.

Remove the headlining. Refer to

EI-40, "HEADLINING"

 .

2.

Disconnect drain hoses.

3.

Remove glass lid.

4.

Remove screws, then remove the sunroof switch bracket.

5.

Remove motor mounting screws. Disconnect connector from
sunroof motor and then remove sunroof motor.

CAUTION:

●

Before removing sunroof motor, make sure that sunroof
lid is fully closed.

●

After removing sunroof motor, do not attempt to rotate
sunroof motor as a single unit.

6.

Remove nuts from the front end and side rail.

7.

Remove the side curtain air bag module. Refer to

SRS-46, "Removal and Installation"

 .

7.

Nut

8.

Sunroof switch bracket

9.

Side trim

10. Sunshade

11.

Clip

12. Bolt

13. Sunroof bracket

14. Link and wire assembly

15. Drain plate

16. Sunshade stopper

17. Shim

PIIA3053E

SBT250A

SIIA0273E
