PREPARATION

EM-5

C

D

E

F

G

H

I

J

K

L

M

A

EM

PREPARATION

PFP:00002

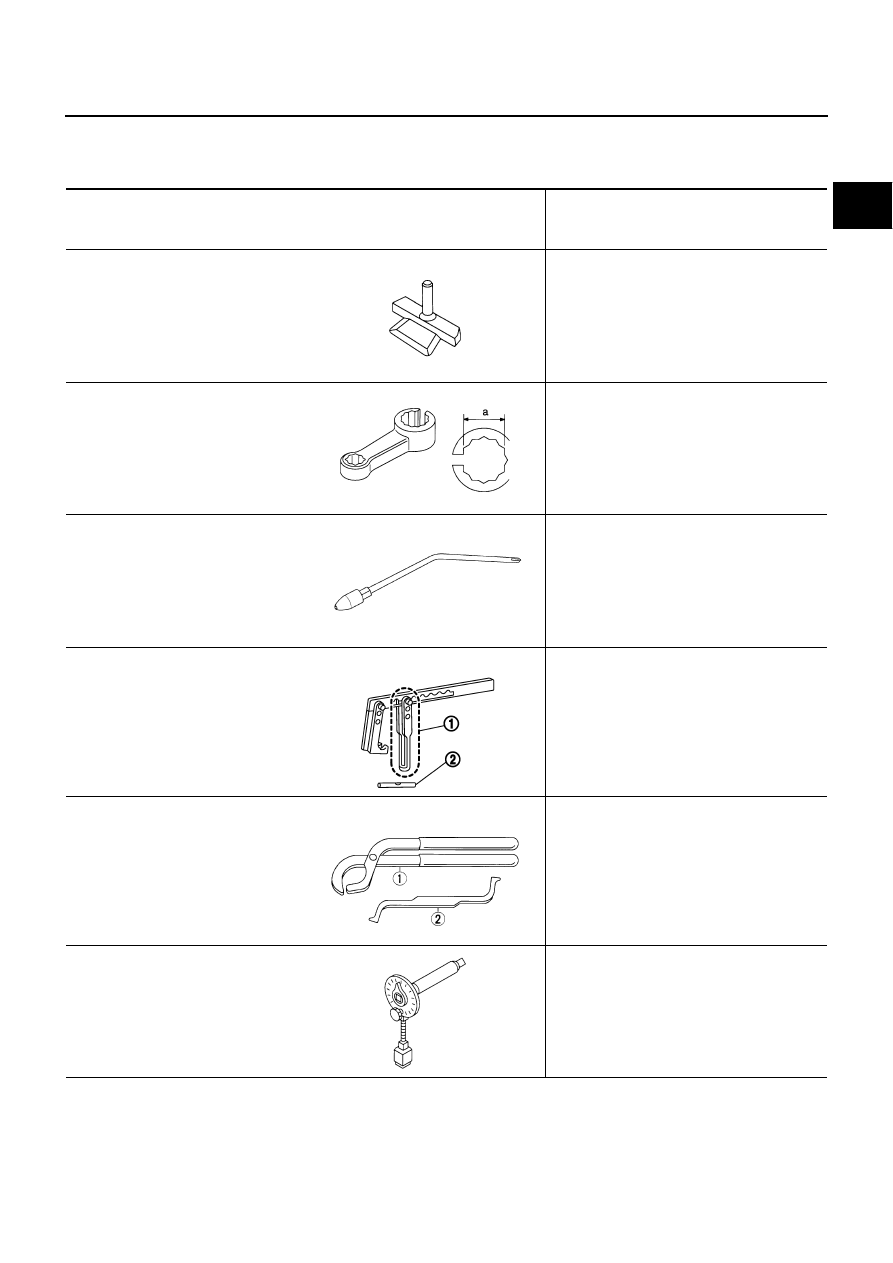

Special Service Tools

ABS000LC

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV10111100
(J37228)
Seal cutter

Removing steel oil pan and front cover, etc.

KV10114400
(J-38365)
Heated oxygen sensor wrench

Loosening or tightening  heated oxygen
sensors
a: 22 mm (0.87 in)

EG15050500
(J45402)
Compression gauge adapter

Inspection of compression pressure on No.7
and No.8 cylinders

KV10116200
(J26336-A)
Valve spring compressor
1. KV10115900
(J26336-20)
Attachment
2. KV10109230
(

—

)

Adapter

Disassembling and assembling valve
mechanism
Part (1) is a component of KV10116200
(J26336-A), but part (2) is not so.

KV101151S0
(J38972)
Lifter stopper set
1. KV10115110
(J38972-1)
Camshaft pliers
2. KV10115120
(J38972-2)
Lifter stopper

Changing valve lifter shims

KV10112100
(BT8653-A)
Angle wrench

Tightening bolts for bearing cap, cylinder
head, etc.

S-NT046

S-NT636

ZZA1225D

PBIC1650E

S-NT041

S-NT014

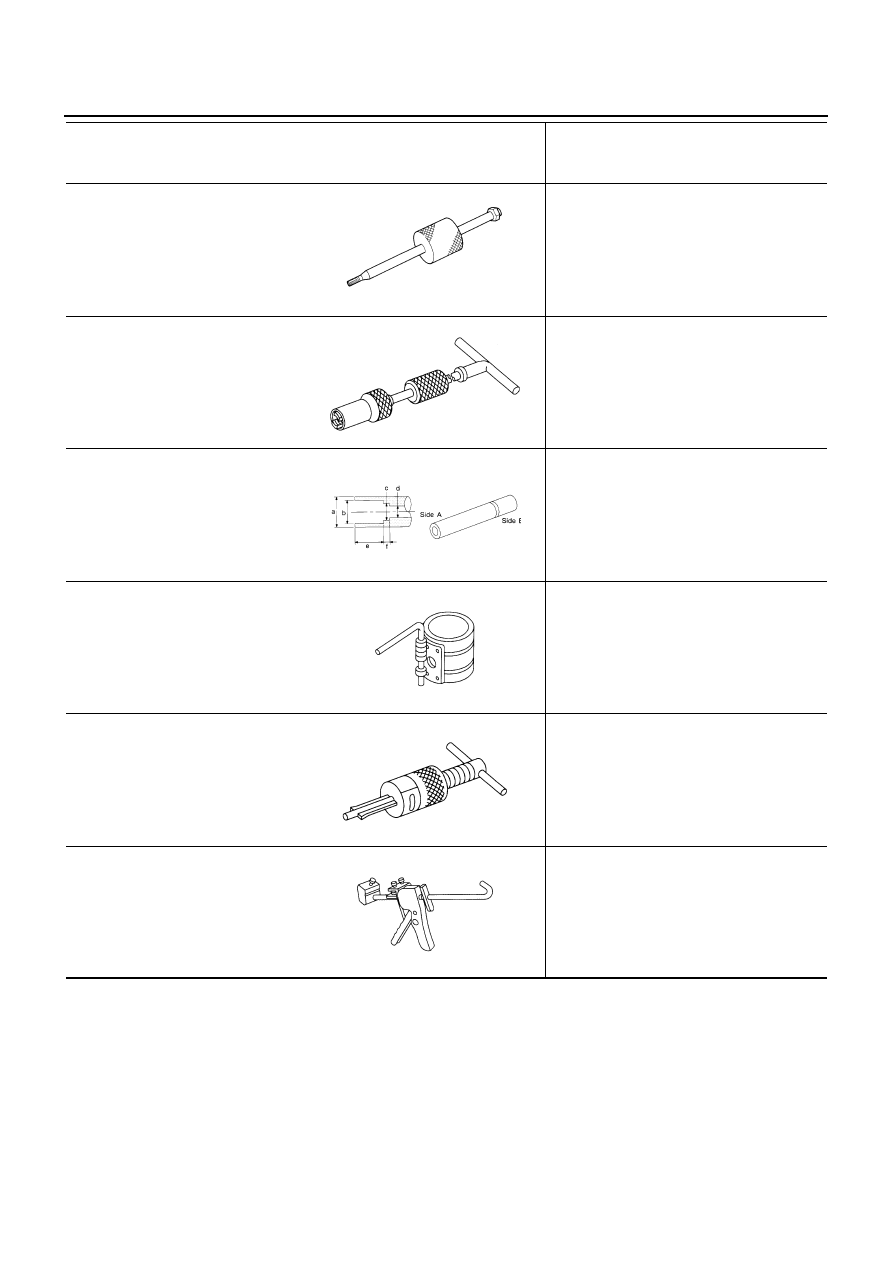

EM-6

PREPARATION

KV10114700
(J38139)
Main bearing cap remover

Removing crankshaft main bearing cap

KV10107902
(J38959)
Valve oil seal puller

Removing valve oil seal

KV10115600
(J38958)
Valve oil seal drift

Installing valve oil seal
Use side A.
a: 20 (0.79) dia.             d: 8 (0.31) dia.
b: 13 (0.51) dia.             e: 10.7 (0.421) dia.
c: 10.3 (0.406) dia.         f: 5 (0.20) dia.
                                                   Unit: mm (in)

EM03470000
(J8037)
Piston ring compressor

Installing piston assembly into cylinder bore

ST16610001
(J23907)
Pilot bushing puller

Removing crankshaft pilot converter

WS39930000
(

—

)

Tube presser

Pressing the tube of liquid gasket

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA0023D

S-NT011

S-NT603

S-NT044

S-NT045

S-NT052

PREPARATION

EM-7

C

D

E

F

G

H

I

J

K

L

M

A

EM

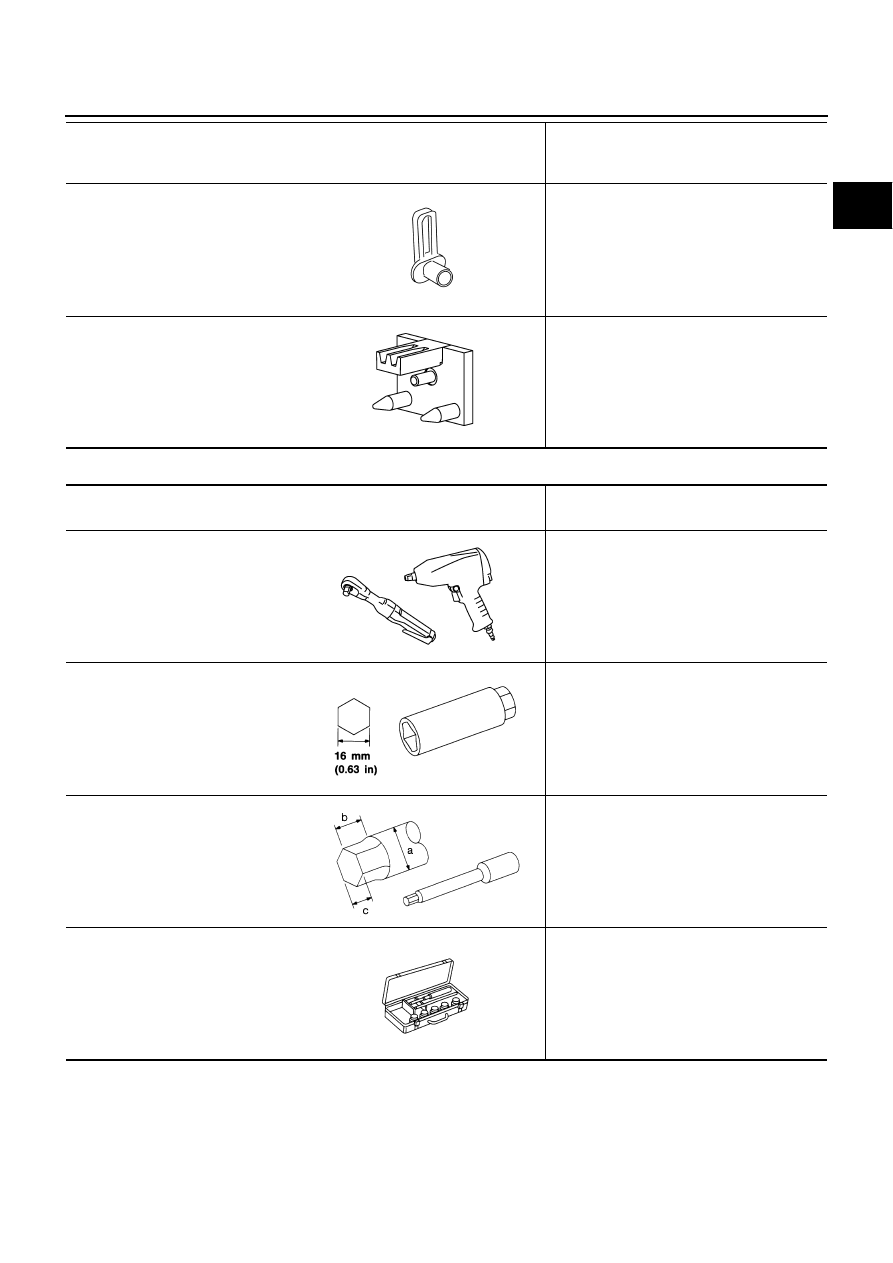

Commercial Service Tools

ABS000LD

Quick connector release

Removing fuel tube quick connectors in
engine room
(Available in SEC. 164 of  PARTS CATALOG:
Part No. 16441 6N210)

     —
(J-45476)
Ring gear stopper

Removing and installing crankshaft pulley

Tool number
(Kent-Moore No.)
Tool name

Description

PBIC0198E

PBIC1655E

(Kent-Moore No.)
Tool name

Description

Power tool

Loosening bolts and nuts

Spark plug wrench

Removing and installing spark plug

(J24239-01)
Cylinder head bolt wrench

Loosening and tightening cylinder head bolt,
and used with angle wrench [SST:
KV10112100 (BT8653-A)]
a: 13 (0.51) dia.
b: 12 (0.47)
c: 10 (0.39)
Unit: mm (in)

Valve seat cutter set

Finishing valve seat dimensions

PBIC0190E

S-NT047

NT583

S-NT048

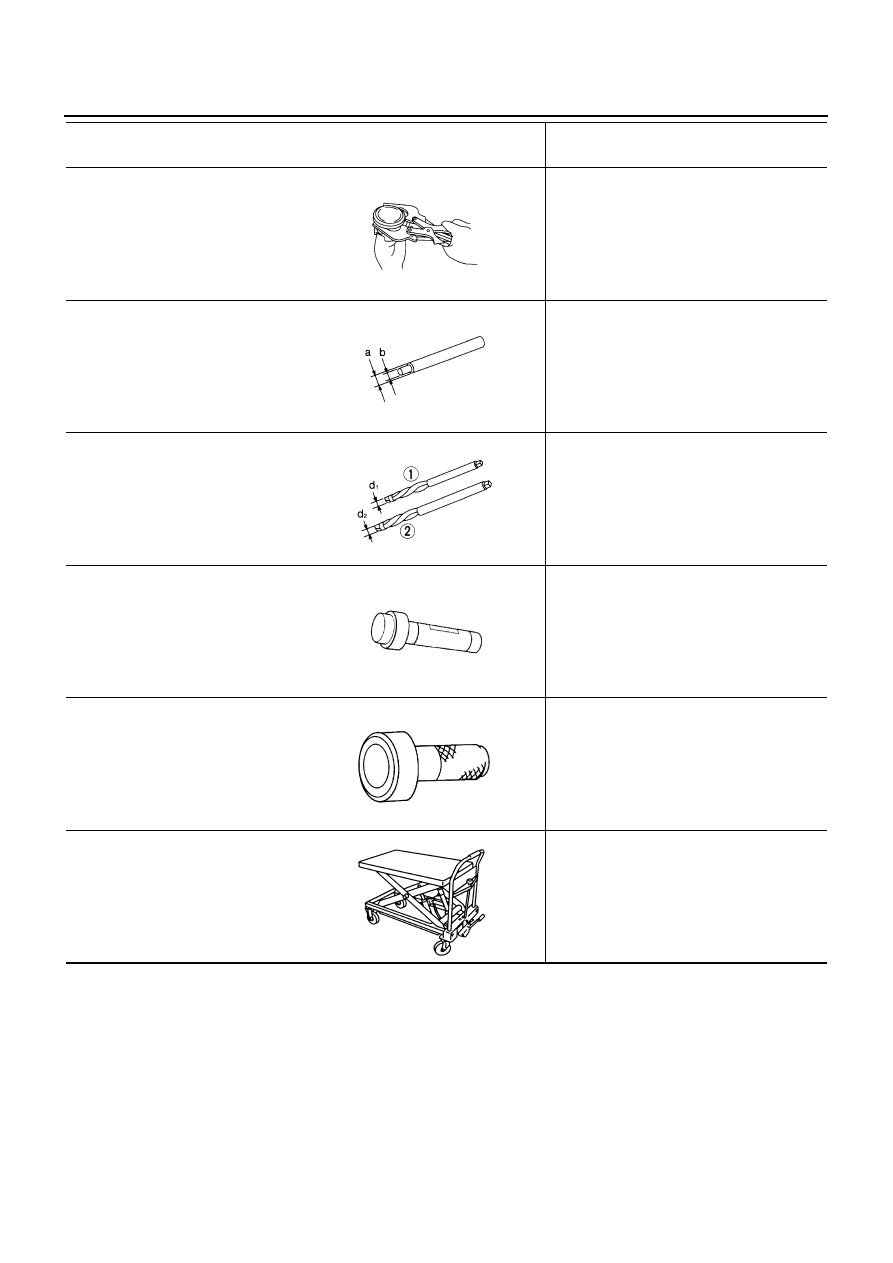

EM-8

PREPARATION

Piston ring expander

Removing and installing piston ring

Valve guide drift

Removing and installing valve guide
Intake & Exhaust:
a: 9.5 mm (0.374 in) dia.
b: 5.5 mm (0.217 in) dia.

Valve guide reamer

1: Reaming valve guide inner hole
2: Reaming hole for oversize valve guide
Intake & Exhaust:
d

1

 : 6.0 mm (0.236 in) dia.

d

2

 : 10.2 mm (0.402 in) dia.

Front oil seal drift

Installing front oil seal

Rear oil seal drift

Installing rear oil seal

(

—

)

Manual lift table caddy

Removing and installing engine

(Kent-Moore No.)
Tool name

Description

S-NT030

S-NT015

S-NT016

ZZA0012D

ZZA0025D

ZZA1210D
