A/T INDICATOR

DI-45

C

D

E

F

G

H

I

J

L

M

A

B

DI

A/T Indicator Does Not Illuminate

AKS002IR

1.

CHECK COMBINATION METER SELF-DIAGNOSIS

Perform combination meter self-diagnosis mode. Refer to

DI-12, "Meter/Gauges Operation, Odo/Trip Meter, A/

T Indicator and ICC System Display"

 .

If it check from combination meter trouble diagnosis, go to next step.

OK or NG

OK

>> A/T indicator is OK.

NG

>> Replace combination meter.

2.

CHECK TCM CONTROL UNIT SYSTEM

Perform TCM self-diagnosis. Refer to

AT-89, "CONSULT-II"

  in AT section.

OK or NG

OK

>> Replace combination meter.

NG

>> Perform “Diagnosis Procedure” displayed self-diagnosis results.

DI-46

WARNING CHIME

WARNING CHIME

PFP:24814

System Description

AKS002IS

FUNCTION

Power is supplied at all times

●

through 10A fuse [No. 3, located in the fuse block (J/B) No. 1]

●

to BCM terminal 105

●

through 10A fuse [No. 32, located in the fuse block (J/B) No. 2]

●

to key switch and key lock solenoid (key switch) terminal 3

●

through 10A fuse [No. 6, located in the fuse block (J/B) No. 1]

●

to headlamp battery saver control unit terminal 7 and

●

to warning chime terminal 1

●

through 15A fuse [No. 54, located in the fuse, fusible link and relay block (J/B)]

●

to tail lamp relay terminals 2 and 6 [located in fuse, fusible link and relay block (J/B)].

With ignition switch in ON or START position, power is supplied

●

through 10A fuse [No. 1, located in the fuse block (J/B) NO. 1]

●

to BCM terminal 68 and

●

to headlamp battery saver control unit terminal 1.

Ground is supplied

●

to BCM terminals 56 and 113

●

through body grounds M24 and M114.

When a signal, or combination of signals, is received by the BCM, the warning chime will sound.

IGNITION KEY WARNING CHIME

With the key in the ignition key cylinder, power is supplied

●

through key switch and key lock solenoid (key switch) terminal 4

●

to BCM terminal 69.

When front door switch (driver side) is open, ground is supplied

●

to BCM terminal 142

●

through front door (driver side) switch terminal 1.

Front door switch (driver side) is case ground.
With ignition switch in OFF or ACC position, and the driver's door open, ground is supplied

●

to warning chime terminal 3

●

from BCM terminal 12.

The warning chime will sound.

LIGHT WARNING CHIME

When lighting switch is in the 1st or 2nd position, ground is supplied

●

to tail lamp relay terminal 1

●

through battery saver control unit terminals 6 and 14,

●

to battery saver control unit terminals 5 and 13

●

through combination switch terminal 11 and

●

to combination switch terminal 5

●

through body grounds M25 and M115.

Item

Description

Ignition key warning chime

Sounds warning chime when driver’s door is opened with key in ignition key cylinder and ignition
switch “OFF” or “ACC” position.

Light warning chime

Sounds warning chime when driver’s door is opened with lighting switch in the 1st or 2nd position
and ignition switch “OFF” or “ACC” position.

Seat belt warning chime

Sounds warning chime for about 6 seconds if ignition switch is turned “ON” when driver’s seat belt is
unfastened.

WARNING CHIME

DI-47

C

D

E

F

G

H

I

J

L

M

A

B

DI

When tail lamp relay is energied, power is supplied

●

through tail lamp relay terminal 7 [located in fuse, fusible link and relay block (J/B)]

●

to BCM terminal 3.

When front door switch (driver side) is open, ground is supplied

●

to BCM terminal 142

●

through front door switch (driver side) terminal 1.

Front door switch (driver side) is case ground.
With ignition switch OFF or ACC position, driver's door open, and lighting switch in 1ST or 2ND position,
ground is supplied

●

to warning chime terminal 3

●

from BCM terminal 12.

The warning chime will sound. [Except when head lamp battery saver control operates (for 45 seconds after
ignition switch is turned to OFF or ACC position) and head-lamps do not illuminate.]

SEAT BELT WARNING CHIME

When seat belt buckle switch is unfastened, ground is supplied

●

to BCM terminal 147

●

through front power seat (seat belt buckle switch) terminals 41 and 15A [with automatic drive positioner]
or

●

through front power seat (seat belt buckle switch) terminals 41 and 14 [without automatic drive positioner],
and

●

through body grounds B17 and B57.

With ignition switch turned ON and seat belt unfastened (seat belt switch ON), ground is supplied

●

to warning chime terminal 3

●

from BCM terminal 12.

Warning chime will sound for approximately 6 seconds.

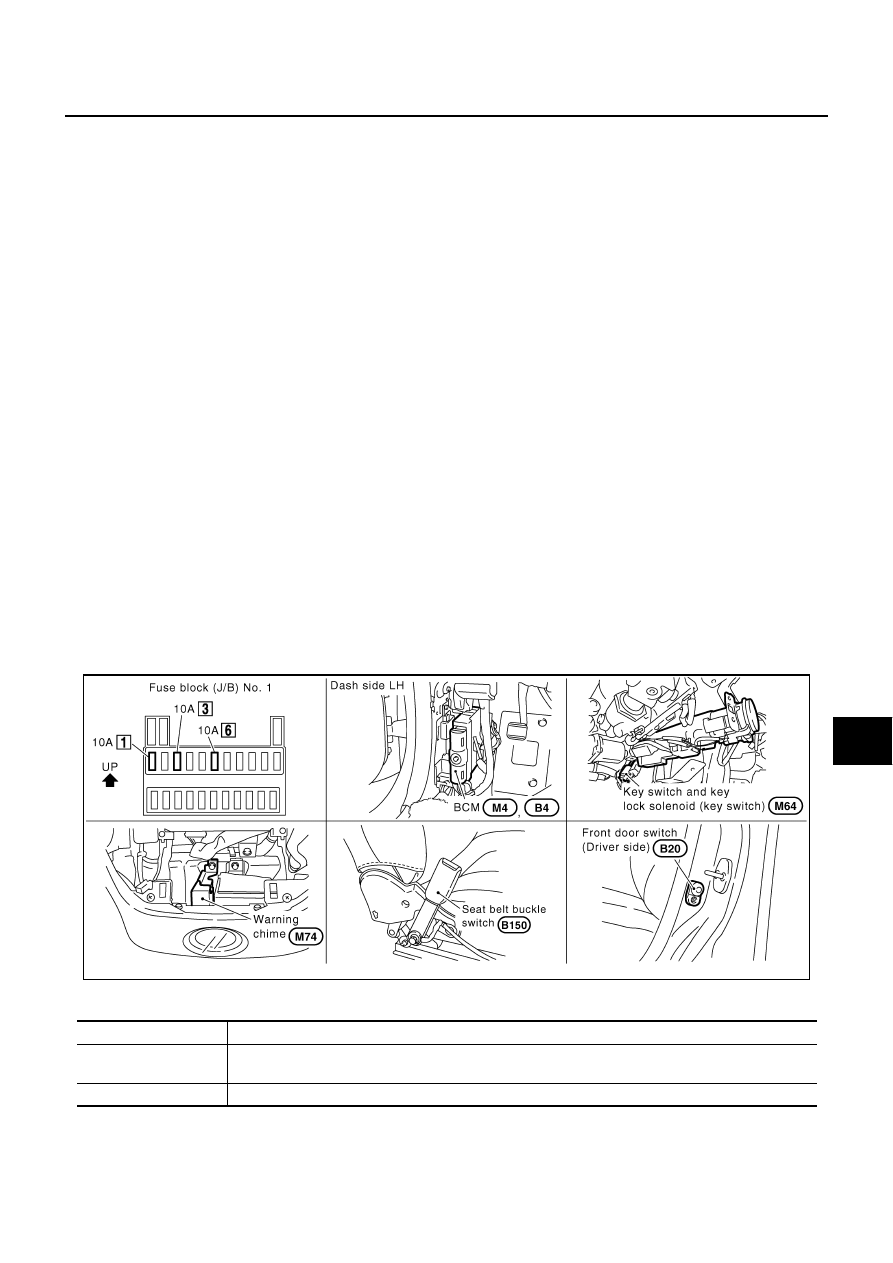

Component Parts and Harness Connector Location

AKS002IT

Major Component Parts and Function

AKS002IU

SKIA9289E

Components

Functions

BCM

It operates the warning chime intermittently by signals from the ignition switch, key detection switch,
lighting switch, or front door switch (driver side) or seat belt buckle switch (driver side).

Warning chime

It generates intermittent sounds by signals from the BCM.

DI-48

WARNING CHIME

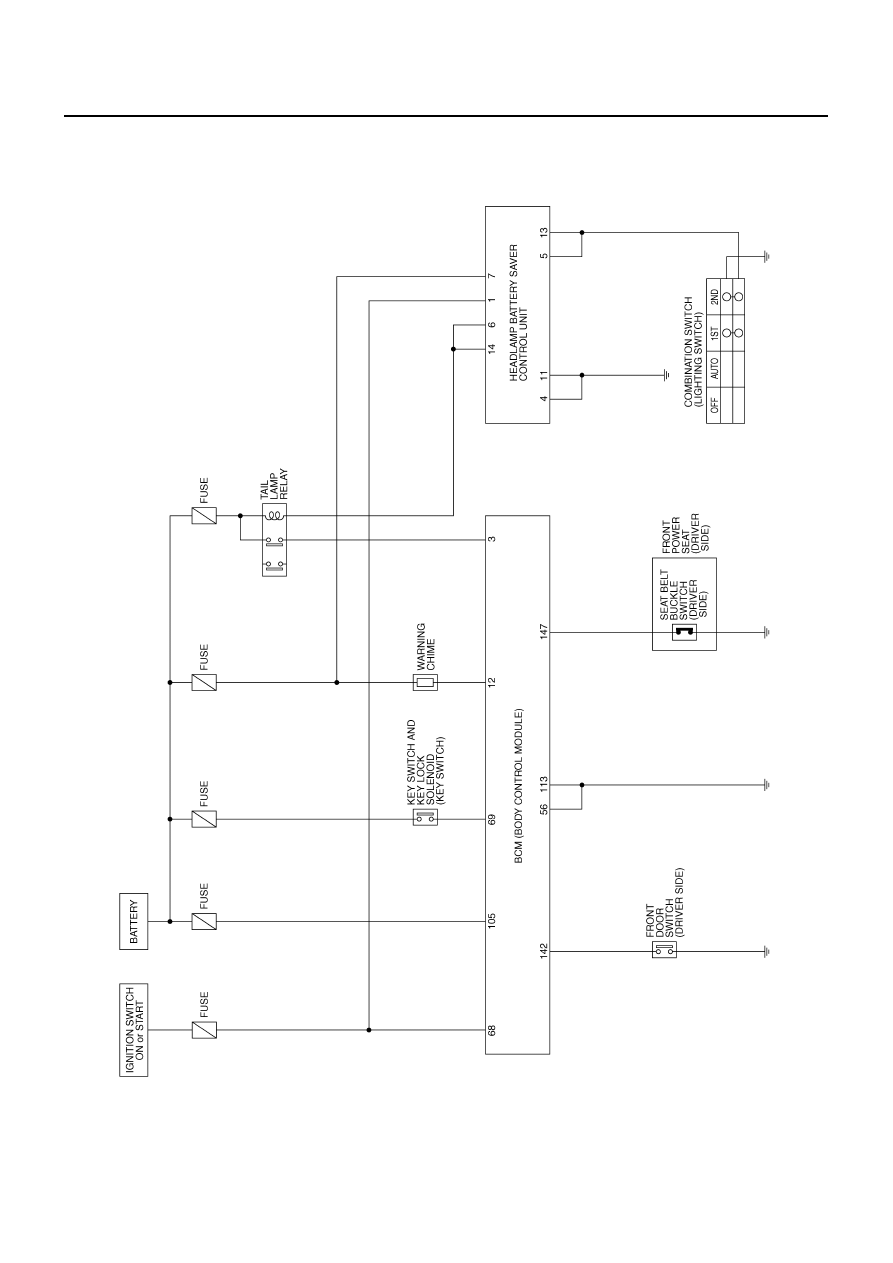

Schematic

AKS002IV

TKWA0593E
