3.

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual NATS-
IVIS/NVIS”.
NOTE:

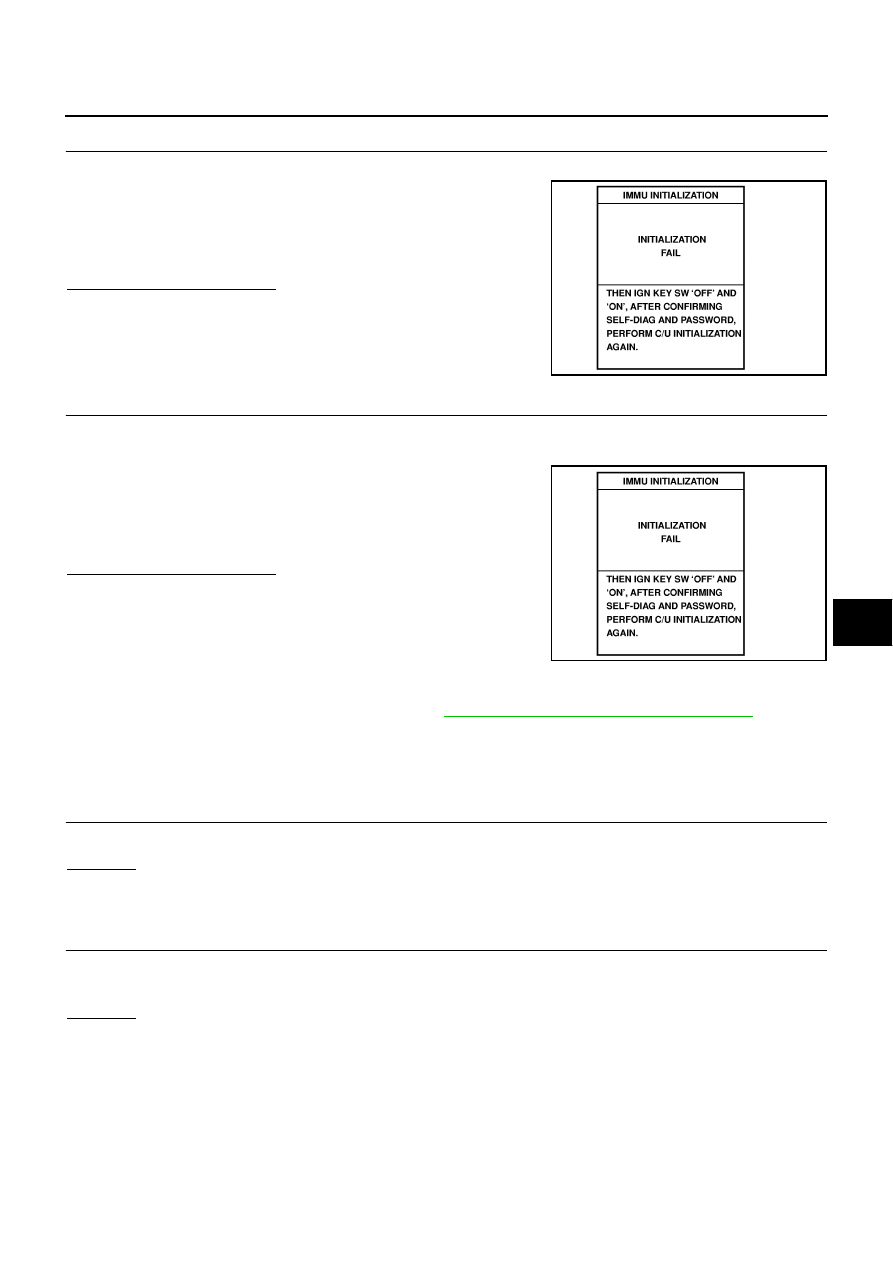

If the initialization is not completed or malfunctions, CONSULT-II
shows the message on the screen.

Can the system be initialized?

YES

>> System is OK.

NO

>> GO TO 4

4.

PERFORM INITIALIZATION WITH CONSULT-II AGAIN

1.

Replace NATS IMMU.

2.

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual NATS-
IVIS/NVIS”.

NOTE:
If the initialization is not completed or malfunctions, CONSULT-II
shows the message on the screen.
Can the system be initialized?

YES

>> System is OK. NATS IMMU is malfunctioning. Ref. part

No. A )

NO

>> ECM is malfunctioning.

●

Replace ECM. Ref. part No. B

●

Perform initialization or re-communicating function.

–

For initialization, refer to “CONSULT-II Operation Manual NATS-IVIS/NVIS”.

–

For re-communicating function, refer to

BL-174, "ECM Re-Communicating Function"

 .

Diagnostic Procedure 6

AIS002J4

Self-diagnostic results:
“CAIN OF IMMU-KEY” displayed on CONSULT-II screen

1.

CHECK OF ELECTRONIC KEY (TRANSPONDER)

Using the other registered electronic key, check that the ignition switch can be turned ON.

OK or NG

OK

>> Electronic key (transponder) malfunction. Ref. part D.

NG

>> GO TO 2.

2.

CHECK NATS ANTENNA AMP. INSTALLATION

1.

Turn ignition switch OFF.

2.

Check the installation condition of the NATS antenna amp.

OK or NG

OK

>> GO TO 3.

NG

>> Install the NATS antenna amp. correctly. Reference part E.

SEL297W

SEL297W

BL-190

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

3.

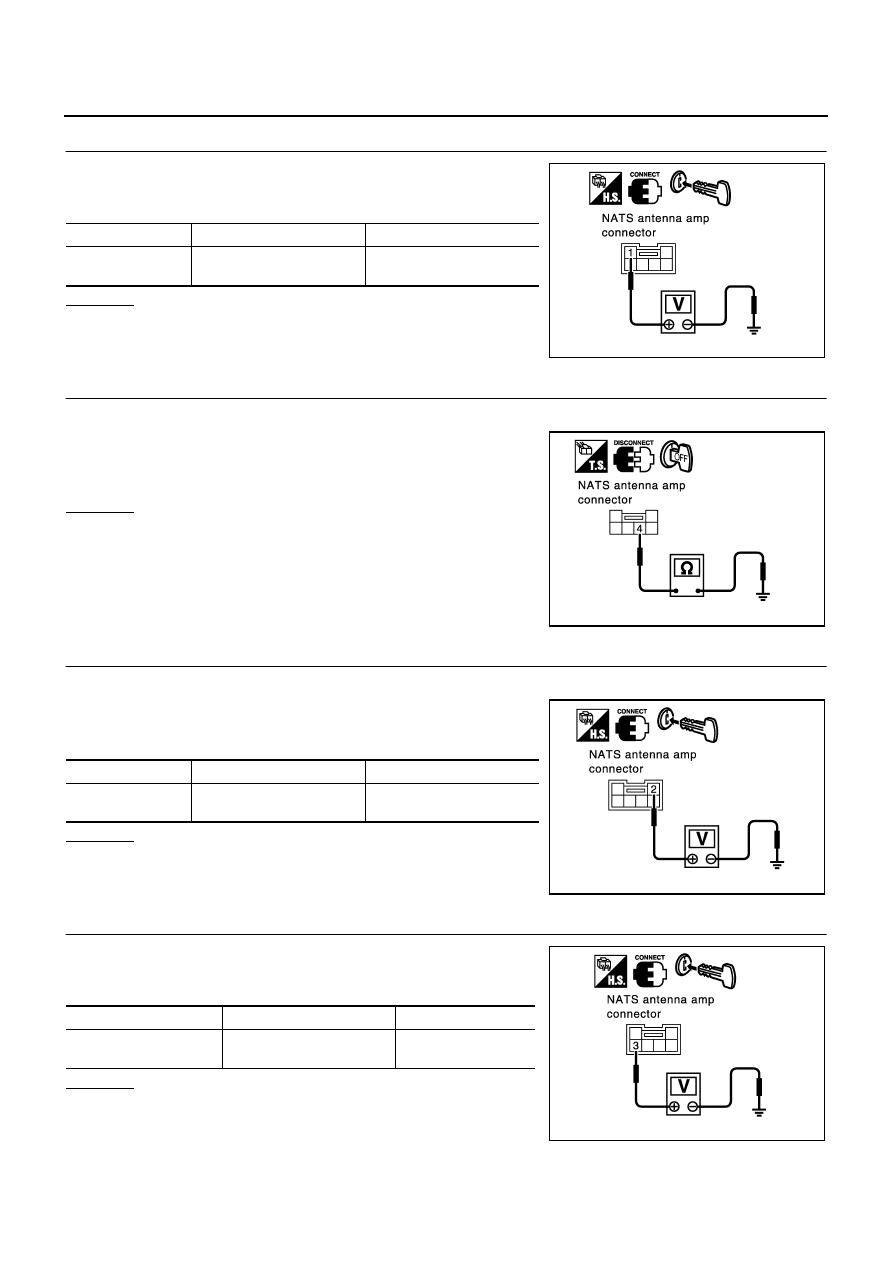

CHECK NATS ANTENNA AMP. CIRCUIT 1

Insert electronic key into ignition key cylinder, and immediately
check voltage between NATS antenna amp. connector M65 terminal
1 (R) and ground.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 7.

4.

CHECK NATS ANTENNA AMP. CIRCUIT 2

1.

Disconnect NATS antenna amp. connector.

2.

Check continuity between NATS antenna amp. connector M65
terminal 4 (B/R) and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 7.

5.

CHECK NATS ANTENNA AMP. CIRCUIT 3

1.

Connect NATS antenna amp. connector.

2.

Insert the electronic key into the ignition key cylinder, and imme-
diately check voltage between NATS antenna amp. connector
M65 terminal 2 (Y/PU) and ground.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 7.

6.

CHECK NATS ANTENNA AMP. CIRCUIT 4

Insert the electronic key into the ignition key cylinder, and immedi-
ately check voltage between NATS antenna amp. connector M65
terminal 3 (Y/G) and ground.

OK or NG

OK

>> Replace NATS antenna amp.: Reference part E.

NG

>> GO TO 7.

Terminals

Condition

Voltage

1 (R)

−

 Ground

Insert electronic key into
ignition key cylinder.

Approx. 5V (for 3 seconds

after inserting the key)

PIIA3125E

4 (B/R) – Ground

: Continuity should exist.

PIIA3126E

Terminals

Condition

Voltage

2 (Y/PU)

−

 Ground

Insert electronic key into
ignition key cylinder.

 Pointer of tester should

move.

PIIA3127E

Terminals

Condition

Voltage

3 (Y/G)

−

 Ground

Insert electronic key into
electronic key cylinder.

 Pointer of tester

should move.

PIIA3128E

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

BL-191

C

D

E

F

G

H

J

K

L

M

A

B

BL

7.

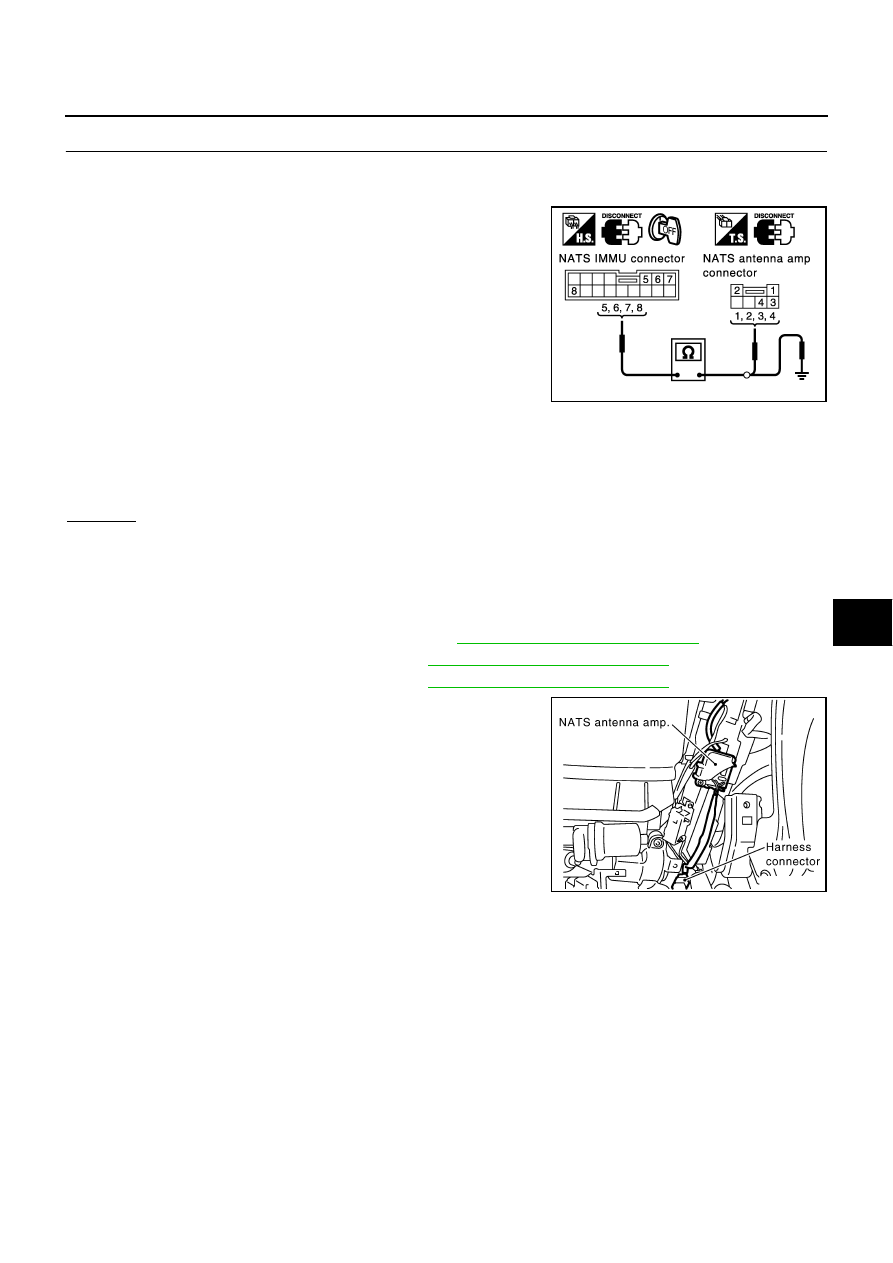

CHECK NATS ANTENNA AMP. CIRCUIT 5

1.

Turn ignition switch OFF.

2.

Disconnect NATS IMMU and NATS antenna amp. connector.

3.

Check continuity between NATS IMMU connector M32 terminals
5 (R), 6 (Y/PU), 7 (Y/G), 8 (B/R) and   NATS antenna amp. con-
nector M65 terminals 1 (R), 2 (Y/PU), 3 (Y/G), 4 (B/R).

4.

Check continuity between NATS IMMU connector M32 terminals
5 (R), 6 (Y/PU), 7 (Y/G), 8 (B/R) and   ground.

OK or NG

OK

>> Replace NATS IMMU: Reference part A.

NG

>> Check harness for open or short between NATS IMMU and NATS antenna amp.: Reference parts

E1, 2, 3, 4

Removal and Installation NATS Antenna Amp.

AIS002BS

REMOVAL

1.

Remove the Instrument lower driver panel. Refer to

IP-10, "Component Parts Drawing"

 .

2.

Remove the steering lock escutcheon. Refer to

IP-10, "Component Parts Drawing"

 .

3.

Remove the Instrument panel bracket. Refer to

IP-10, "Component Parts Drawing"

 .

4.

Remove the mounting screw, harness connector and remove
NATS antenna amp.

INSTALLATION

Install in the reverse order of removal.

 5(R) - 1(R)

: Continuity should exist.

 6(Y/PU) - 2(Y/PU)

: Continuity should exist.

 7(Y/G) - 3(Y/G)

: Continuity should exist.

 8(B/R) - 4(B/R)

: Continuity should exist.

 5(R) - Ground

: Continuity should not exist.

 6(Y/PU) - Ground

: Continuity should not exist.

 7(Y/G) - Ground

: Continuity should not exist.

 8(B/R) - Ground

: Continuity should not exist.

PIIA3129E

PIIA4165E

BL-192

HOMELINK UNIVERSAL TRANSCEIVER

HOMELINK UNIVERSAL TRANSCEIVER

PFP:96401

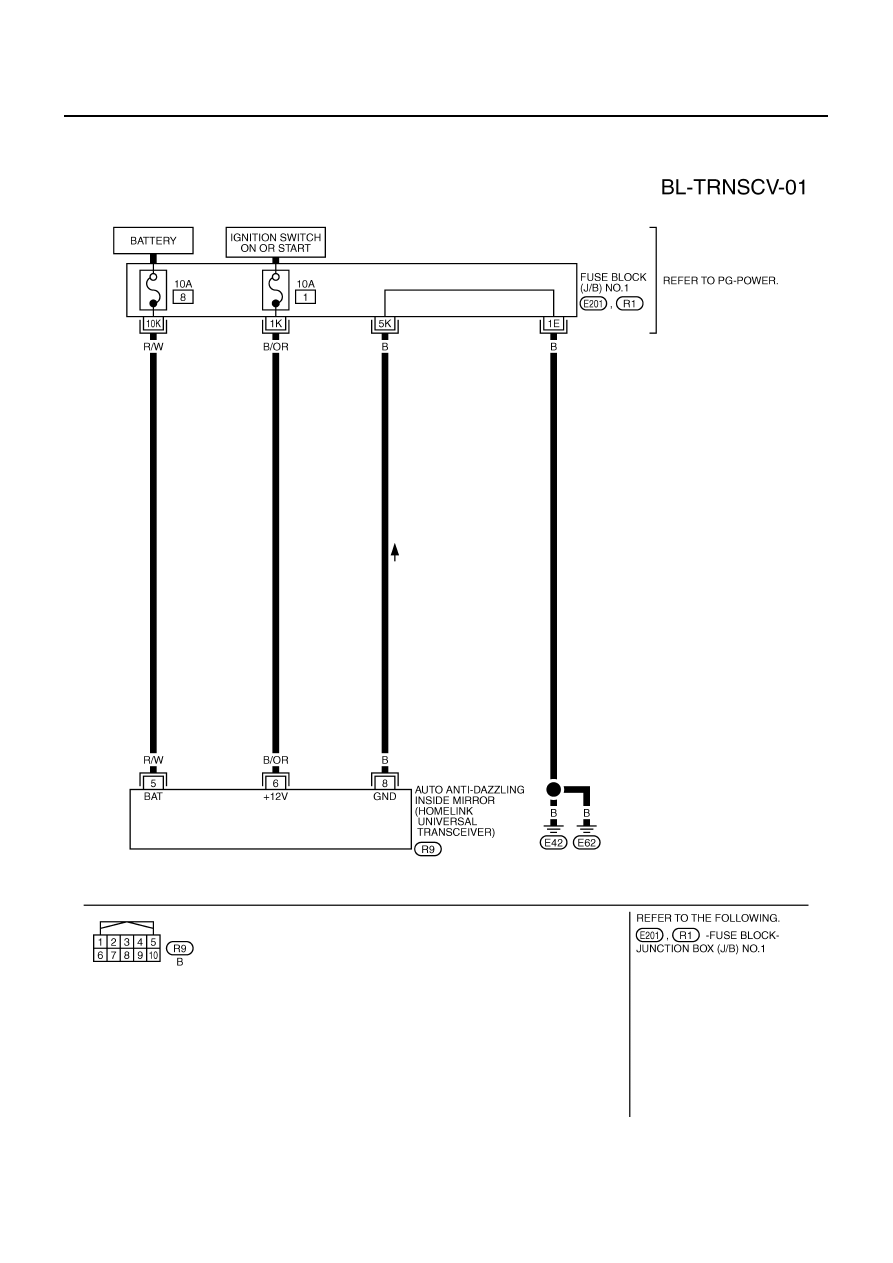

Wiring Diagram – TRNSCV –

AIS001FY

TIWA0211E
