Infiniti M45 (Y34). Manual - part 160





HEATER & COOLING UNIT ASSEMBLY

ATC-125

C

D

E

F

G

H

I

K

L

M

A

B

ATC

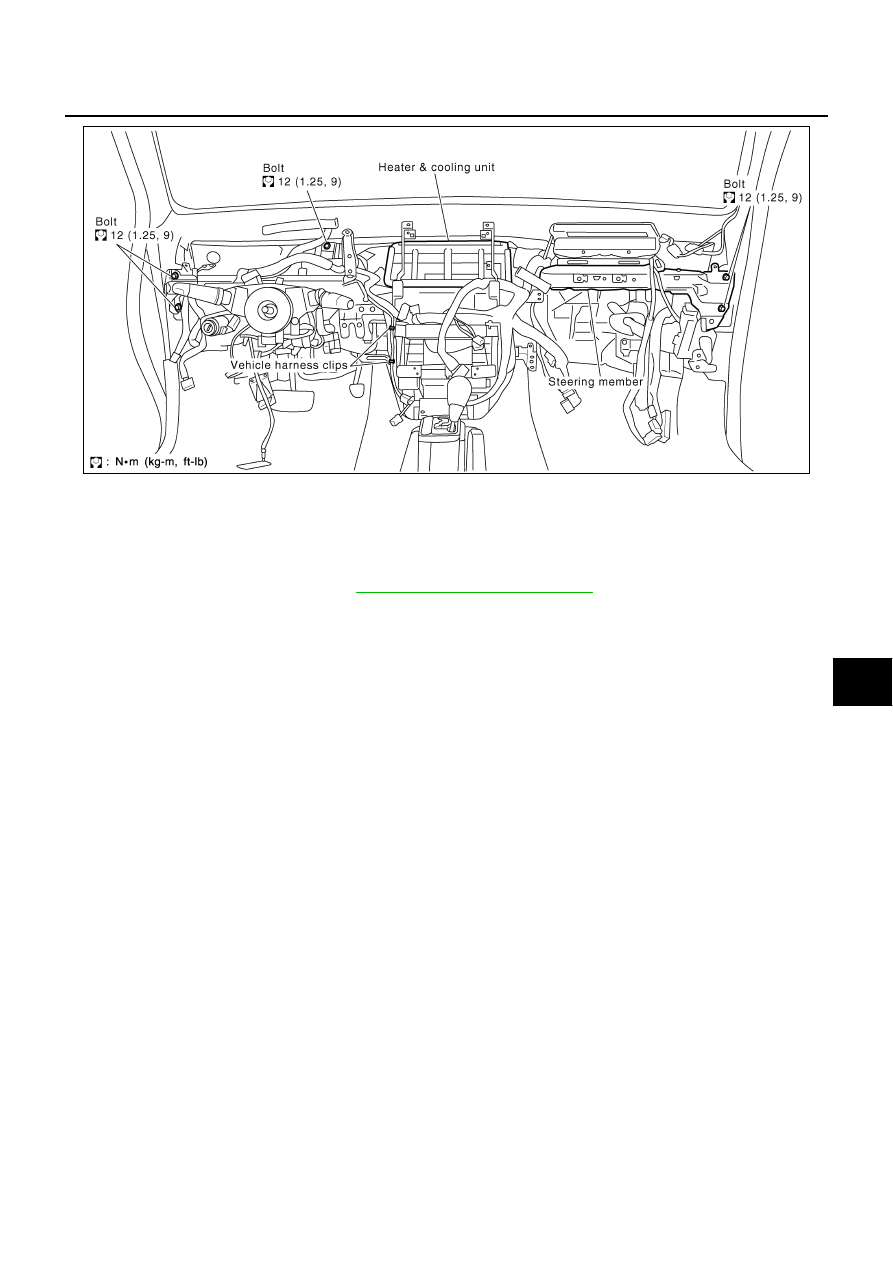

13. Remove the heater & cooling unit.

INSTALLATION

Installation is basically the reverse order of removal.

NOTE:
When filling radiator with coolant, refer to

CO-9, "Changing Engine Coolant"

 . Recharge the A/C system.

RJIA3082E

ATC-126

HEATER & COOLING UNIT ASSEMBLY

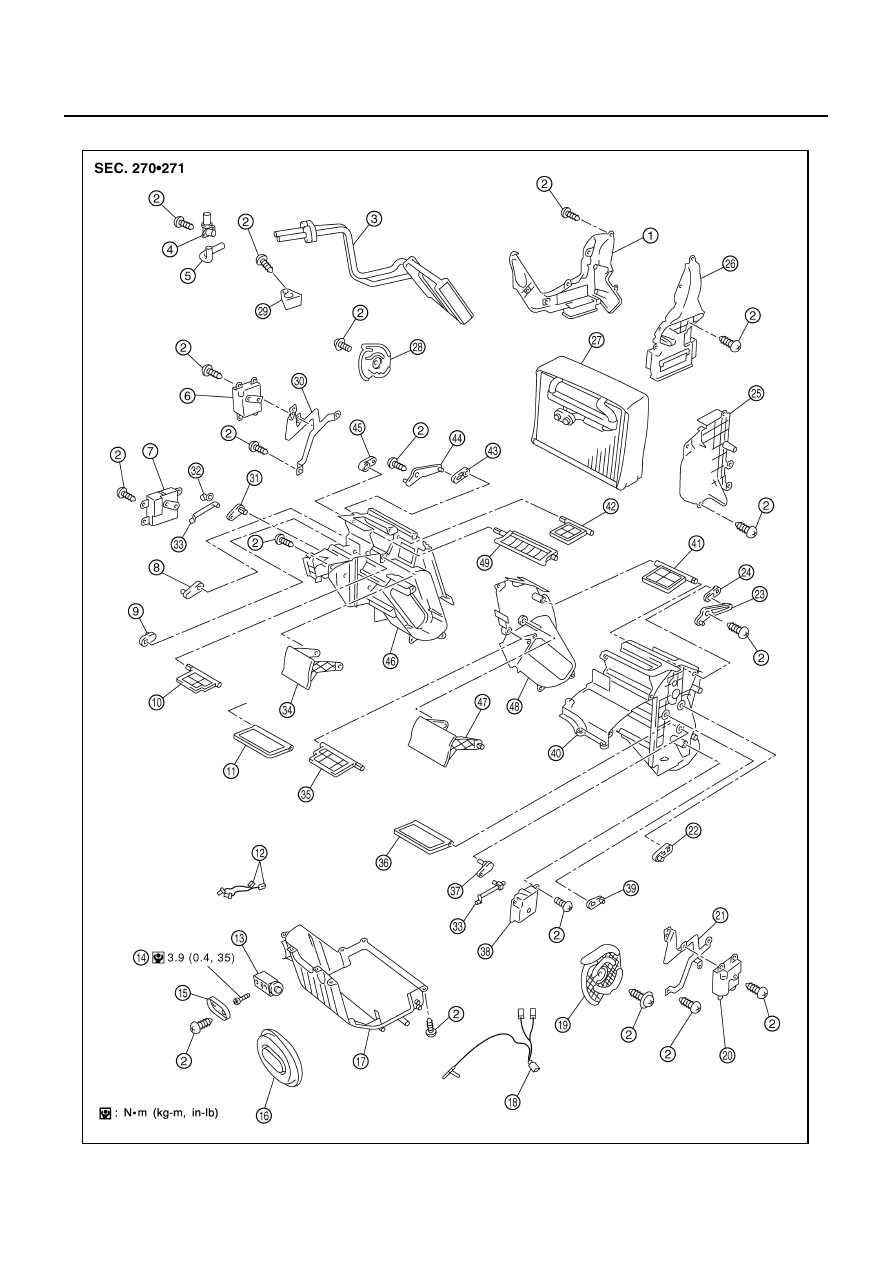

Disassembly and Assembly

AJS001O1

RJIA3083E

HEATER & COOLING UNIT ASSEMBLY

ATC-127

C

D

E

F

G

H

I

K

L

M

A

B

ATC

1.

Foot duct (right)

2.

Screw

3.

Heater core

4.

Aspirator

5.

Aspirator duct

6.

Mode door motor (passenger side)

7.

Air mix door motor (passenger side)

8.

Ventilator door lever (right)

9.

Bi-level door lever (right)

10. Bi-level door (right)

11. Air mix door (right)

12. Sub harness

13. Expansion valve

14. Bolt

15. Expansion valve cover

16. Cooler grommet

17. Heater & cooling unit case (lower)

18. Intake sensor

19. Side link (left)

20. Mode door motor (driver side)

21. Mode door motor bracket (left)

22. Ventilator door lever (left)

23. Foot door link (left)

24. Foot door lever (left)

25. Evaporator cover

26. Foot duct (left)

27. Evaporator

28. Side link (right)

29. Heater pipe bracket

30. Mode door motor bracket (right)

31. Air mix door lever (right)

32. Rod holder

33. Rod

34. Ventilator door (right)

35. Bi-level door (left)

36. Air mix door (left)

37. Air mix door lever (left)

38. Air mix door motor (driver side)

39. Bi-level door lever (left)

40. Heater & cooling unit case (driver

side)

41. Foot door (left)

42. Foot door (right)

43. Foot door lever (right)

44. Foot door link (right)

45. Defroster door lever (right)

46. Heater & cooling unit case (passen-

ger side)

47. Ventilator door (left)

48. Heater & cooling unit case (center)

49. Defroster door

ATC-128

HEATER CORE

HEATER CORE

PFP:27140

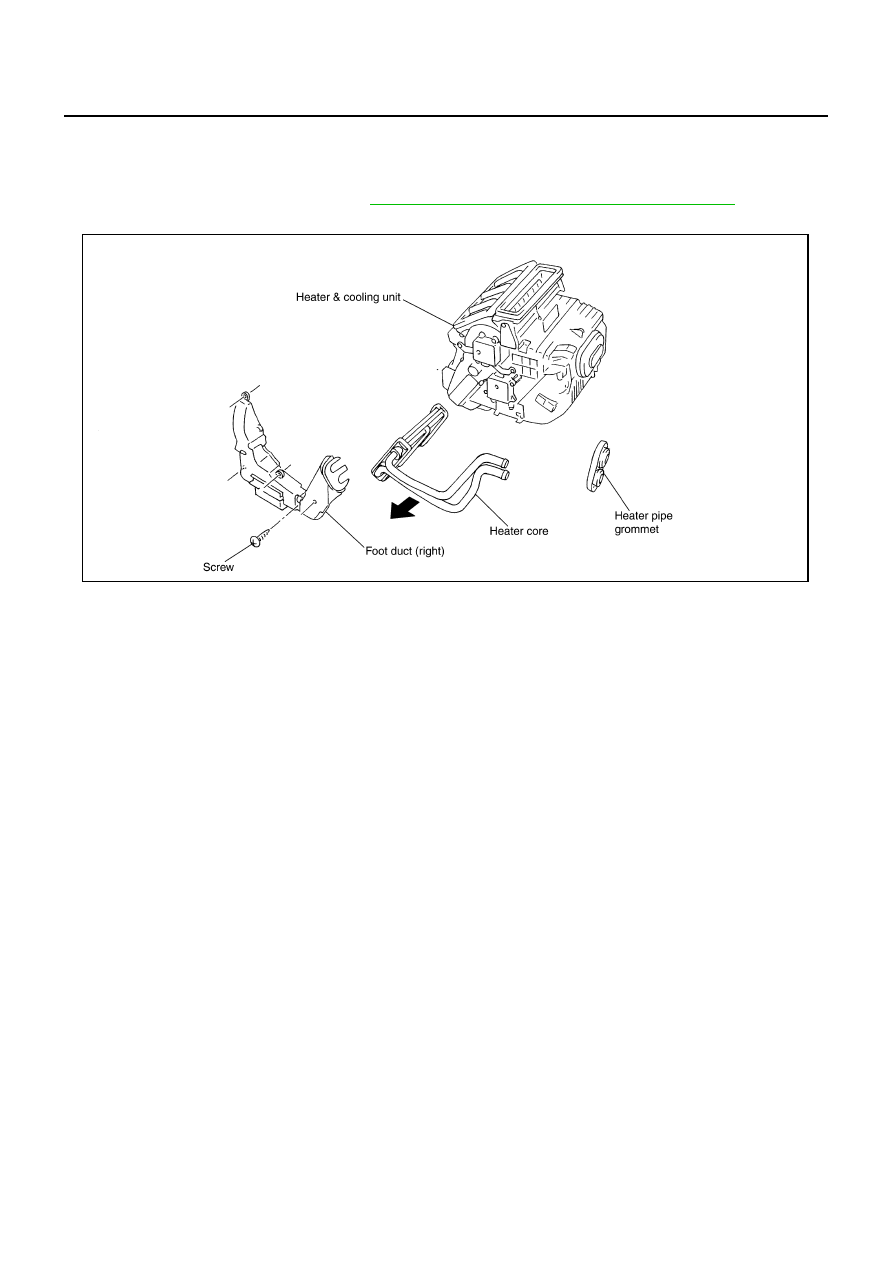

Removal and Installation

AJS001O2

REMOVAL

1.

Remove heater & cooling unit. Refer to

ATC-124, "HEATER & COOLING UNIT ASSEMBLY"

 .

2.

Remove mounting screw, and then remove foot duct (right).

3.

Remove heater core from heater & cooling unit.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA3090E
