AIR CONDITIONER CONTROL

ATC-33

C

D

E

F

G

H

I

K

L

M

A

B

ATC

System Description

AJS0007E

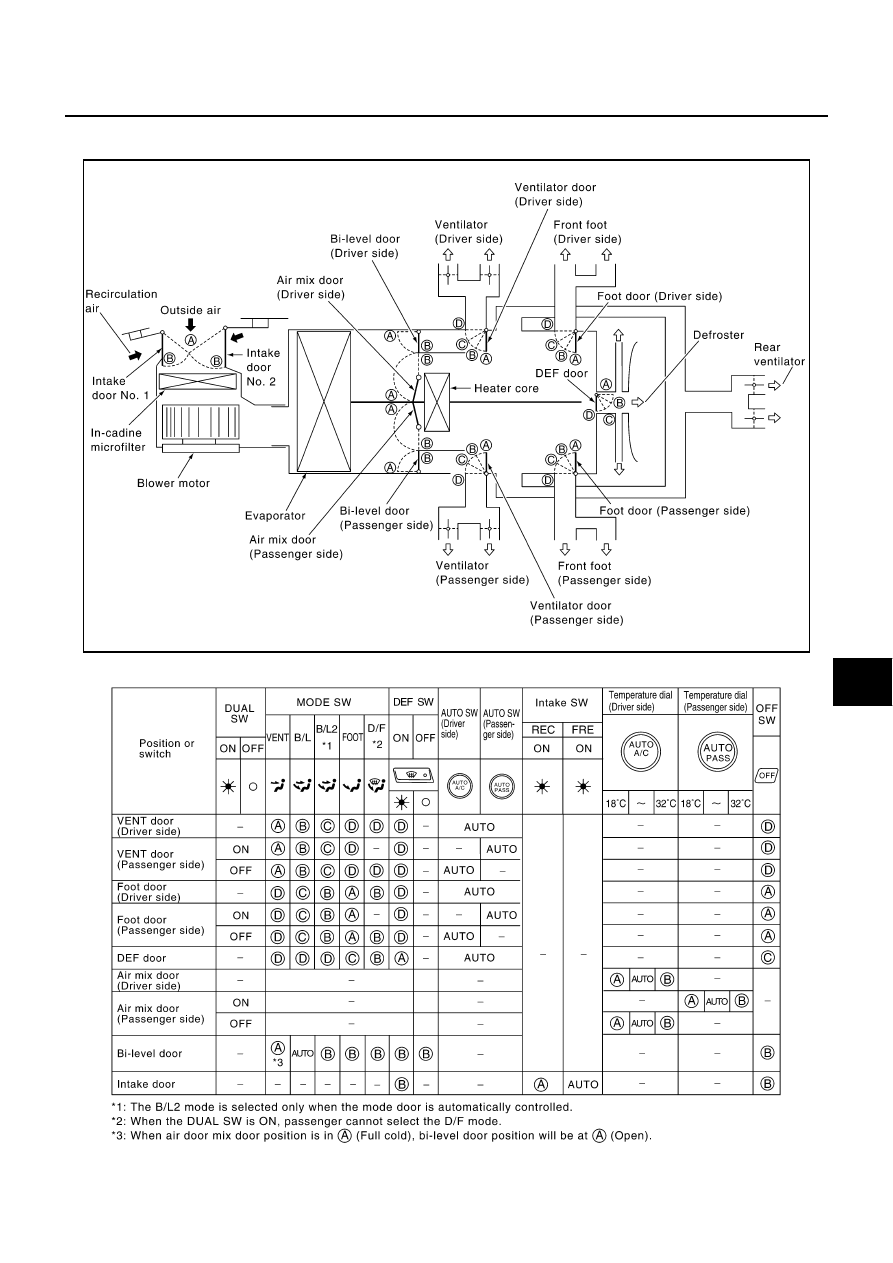

SWITCHES AND THEIR CONTROL FUNCTION

RJIA1561E

RJIA1265E

ATC-34

TROUBLE DIAGNOSIS

TROUBLE DIAGNOSIS

PFP:00004

How to Perform Trouble Diagnosis for Quick and Accurate Repair

AJS000C1

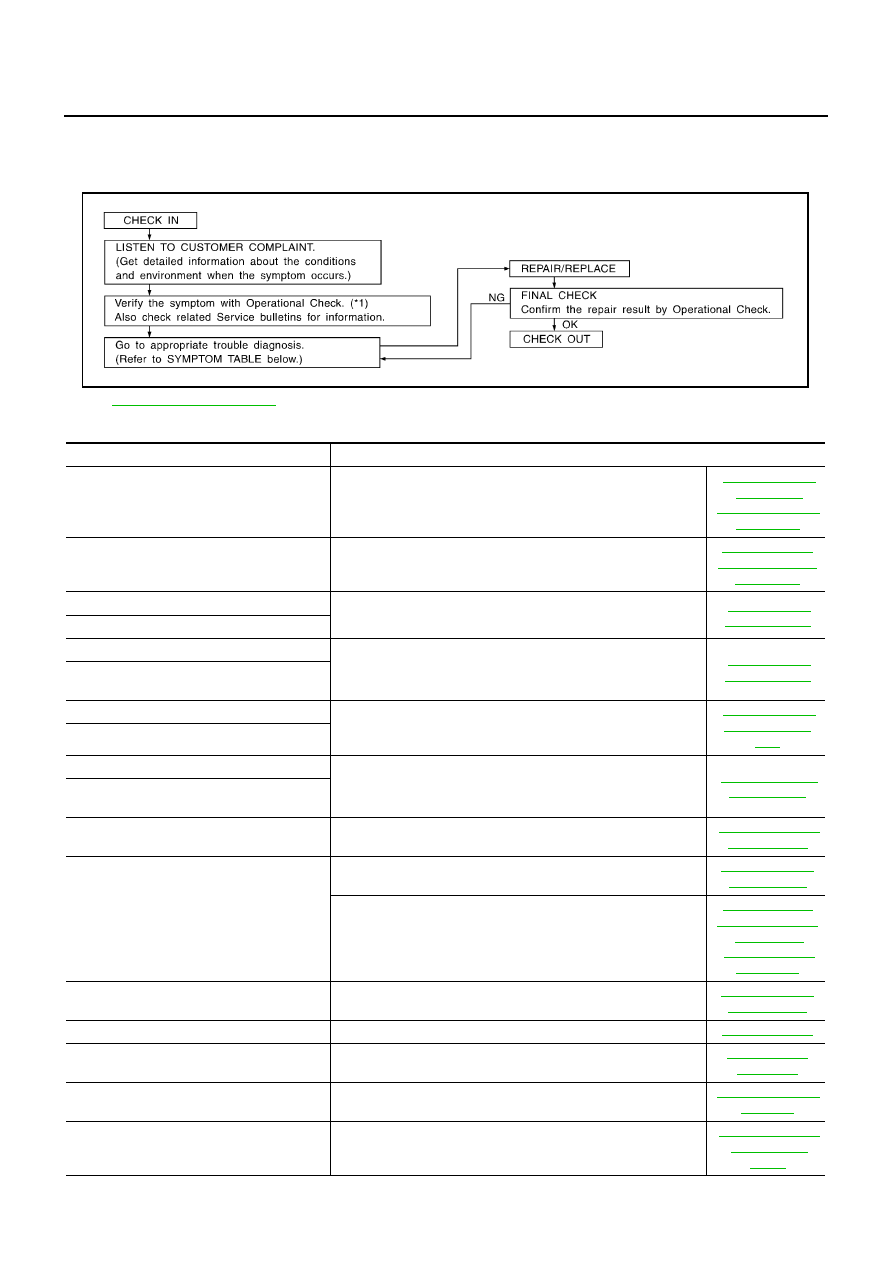

WORK FLOW

SYMPTOM TABLE

*1

ATC-57, "Operational Check"

.

SHA900E

Symptom

Reference Page

A/C system does not come on.

Go to Trouble Diagnosis Procedure for A/C system.

ATC-60, "Power

Supply and

Ground Circuit for

Auto Amp."

A/C system cannot be controlled.

Go to Trouble Diagnosis Procedure for Multiplex communication
circuit.

ATC-111, "Multi-

plex Communica-

tion Circuit"

Air outlet does not change.

Go to Trouble Diagnosis Procedure for Mode Door Motor. (LAN)

ATC-62, "LAN

System Circuit"

Mode door motor does not operate normally.

Discharge air temperature does not change.

Go to Trouble Diagnosis Procedure for Air Mix Door Motor. (LAN)

ATC-62, "LAN

System Circuit"

Air mix door motor does not operate nor-
mally.

Intake door does not change.

Go to Trouble Diagnosis Procedure for Intake Door Motor.

ATC-72, "Intake

Door Motor Cir-

cuit"

Intake door motor does not operate normally.

Blower motor operation is malfunctioning.

Go to Trouble Diagnosis Procedure for Blower Motor.

ATC-75, "Blower

Motor Circuit"

Blower motor operation is malfunctioning
under out of starting fan speed control.

Magnet clutch does not engage.

Go to Trouble Diagnosis Procedure for Magnet Clutch.

ATC-80, "Magnet

Clutch Circuit"

Insufficient cooling

Go to Trouble Diagnosis Procedure for Insufficient Cooling.

ATC-87, "Insuffi-

cient Cooling"

Go to Diagnostic Procedure for Insufficient Cooling.

ATC-94, "DIAG-

NOSTIC PROCE-

DURE FOR

INSUFFICIENT

COOLING"

Insufficient heating

Go to Trouble Diagnosis Procedure for Insufficient Heating.

ATC-96, "Insuffi-

cient Heating"

Noise

Go to Trouble Diagnosis Procedure for Noise.

ATC-97, "Noise"

Self-diagnosis cannot be performed.

Go to Trouble Diagnosis Procedure for Self-diagnosis.

ATC-98, "Self-

Diagnosis"

Memory function does not operate.

Go to Trouble Diagnosis Procedure for Memory Function.

ATC-99, "Memory

Function"

ECON mode does not operate.

Go to Trouble Diagnosis Procedure for ECON (ECONOMY)
Mode.

ATC-100, "ECON

(ECONOMY)

Mode"

TROUBLE DIAGNOSIS

ATC-35

C

D

E

F

G

H

I

K

L

M

A

B

ATC

Component Parts and Harness Connector Location

AJS000C2

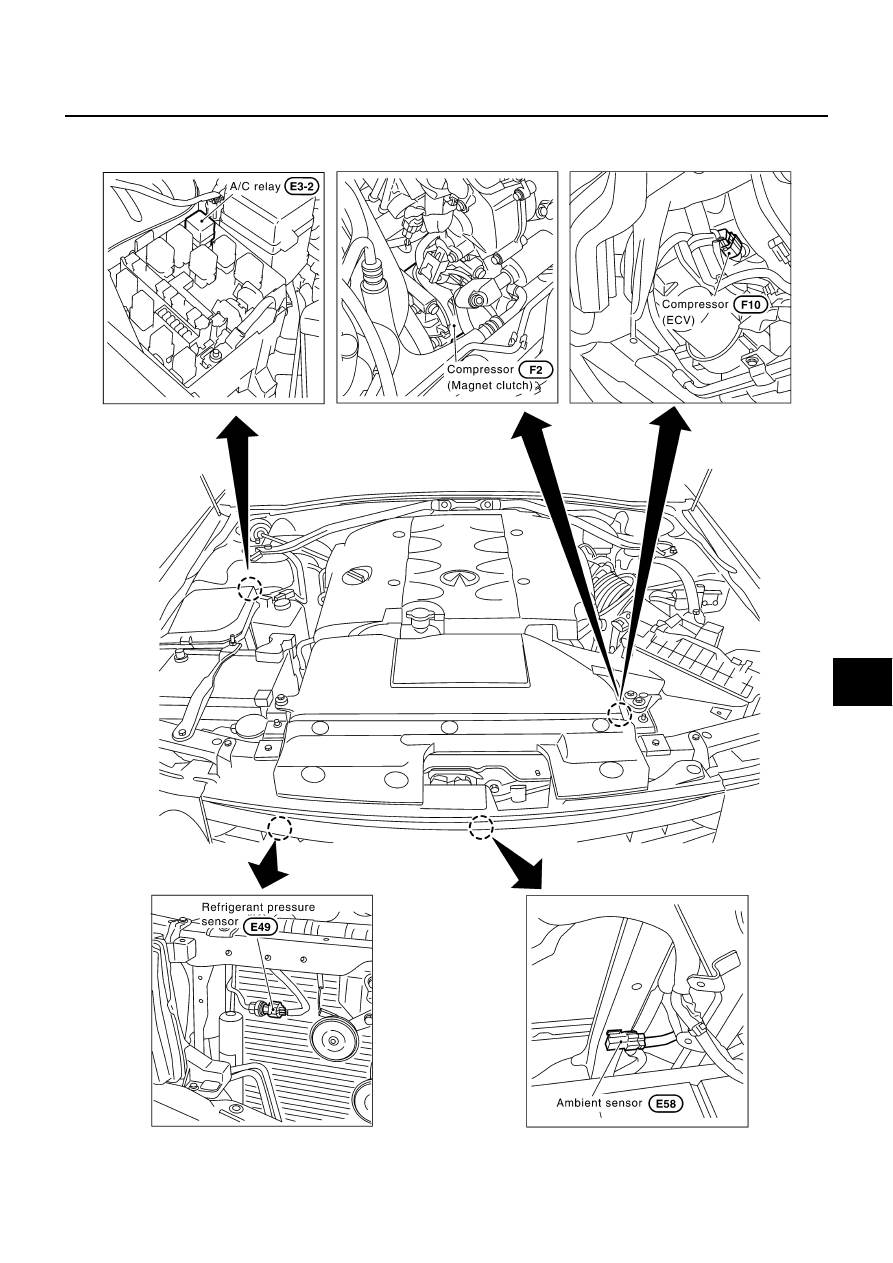

ENGINE COMPARTMENT

RJIA1266E

ATC-36

TROUBLE DIAGNOSIS

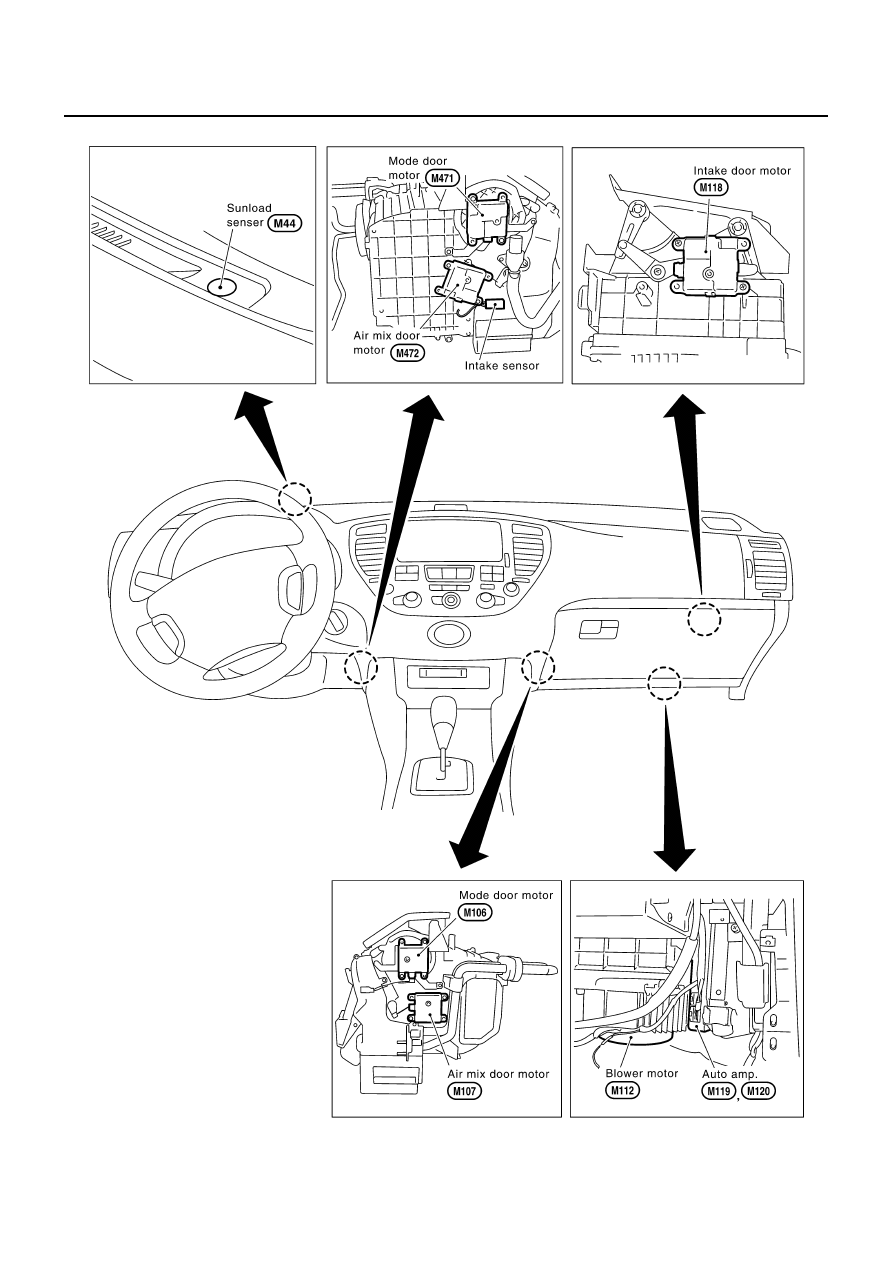

PASSENGER COMPARTMENT

RJIA1267E
