REMOVAL AND INSTALLATION

ACS-105

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

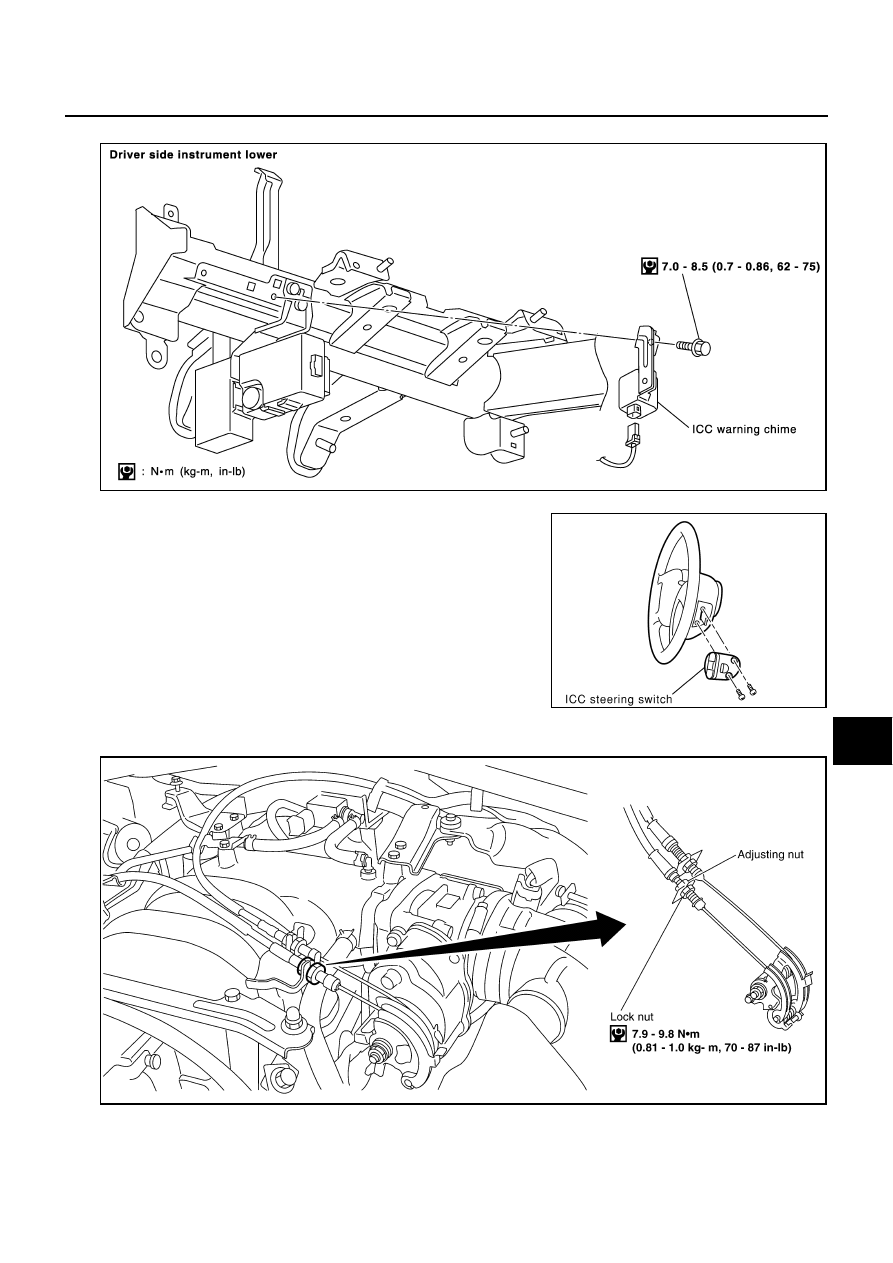

ICC Warning Chime

AKS002RN

ICC Steering Switch

AKS002RO

ASCD Wire Adjustment

AKS002RP

CAUTION:

●

Be careful not to twist ASCD wire when removing it.

●

Do not tense ASCD wire excessively during adjustment.

SKIA1252E

SKIA1604E

SKIA3064E

ACS-106

[ICC]

REMOVAL AND INSTALLATION

Adjust the tension of ASCD wire in the following manner.

1.

Loosen lock nut and adjusting nut.

2.

Make sure that accelerator wire is properly adjusted. Refer to

ACC-2, "ACCELERATOR CONTROL SYS-

TEM"

 .

3.

Tighten adjusting nut just until throttle drum starts to move.

4.

Loosen adjusting nut again 1/2 to 1 turn.

5.

Tighten lock nut to specified torque holding the adjusting nut.

SERVICE DATA AND SPECIFICATIONS (SDS)

ACS-107

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

AKS002XJ

Tightening Torque

AKS002XK

                                                                                                                                                                                  Unit: N·m (kg-m, ft-lb)
                                                                                                                                                                                  Unit: N·m (kg-m, in-lb)*

Turning back of ASCD cable adjusting nut

1/2 - 1.0 turns (From position throttle drum just starts to move)

ASCD cable lock nut

                                7.9 - 9.8 (0.8 - 1.0, 70 - 87)*

ASCD actuator

Bolt

                             4.4 - 5.8 (0.45 - 0.59, 39 - 51)*

Nut

                              10.8 - 13.7 (1.1 - 1.3, 8 - 10)

ICC unit

                             7.0 - 9.5 (0.70 - 0.97, 62 - 84)*
