HARNESS

PG-97

C

D

E

F

G

H

I

J

L

M

A

B

PG

PGC/V

EC

EVAP Canister Purge Volume Control Solenoid Valve

PHASE

EC

Camshaft Position Sensor (PHASE)

PHSB1

EC

Camshaft Position Sensor (PHASE) (Bank 1)

PHSB2

EC

Camshaft Position Sensor (PHASE) (Bank 2)

PNP/SW

AT

Park/Neutral Position Switch

PNP/SW

EC

Park/Neutral Position Switch

POS

EC

Crankshaft Position Sensor (CKPS) (POS)

POWER

PG

Power Supply Routing Circuit

PRE/SE

EC

EVAP Control System Pressure Sensor

PS/SEN

EC

Power Steering Pressure Sensor

PSB

SB

Pre-Crash Seat Belt

R/SEAT

SE

Auto Return Seat

RAS

STC

Rear Active Steer

ROOM/L

LT

Interior Room Lamp

RP/SEN

EC

Refrigerant Pressure Sensor

SEAT

SE

Power Seat

SEN/PW

EC

Sensor Power Supply

SHADE

EI

Rear Sunshade

SHIFT

AT

A/T Shift Lock System

SNOWSW

EC

Snow Mode Switch

SROOF

RF

Sunroof

SRS

SRS

Supplemental Restraint System

START

SC

Starting System

STOP/L

LT

Stop Lamp

STSIG

AT

Start Signal Circuit

T/WARN

WT

Low Tire Pressure Warning System

TAIL/L

LT

Parking, License and Tail Lamps

TLID

BL

Trunk Lid Opener

TPS1

EC

Throttle Position Sensor (Sensor 1)

TPS2

EC

Throttle Position Sensor (Sensor 2)

TPS3

EC

Throttle Position Sensor

TRNSCV

BL

Homelink Universal Transceiver

TURN

LT

Turn Signal and Hazard Warning Lamp

VDC

BRC

Vehicle Dynamics Control System

VEHSEC

BL

Vehicle Security System

VENT/V

EC

EVAP Canister Vent Control Valve

VIAS

EC

Variable Induction Air Control System

VIAS/V

EC

VIAS Control Solenoid Valve

VSSA/T

AT

Vehicle speed Sensor A/T (Revolution Sensor)

WARN

DI

Warning Lamps

WINDOW

GW

Power Window

WIPER

WW

Front Wiper and Washer

 Code

Section

 Wiring Diagram Name

PG-98

ELECTRICAL UNITS LOCATION

ELECTRICAL UNITS LOCATION

PFP:25230

Electrical Units Location

NKS004EU

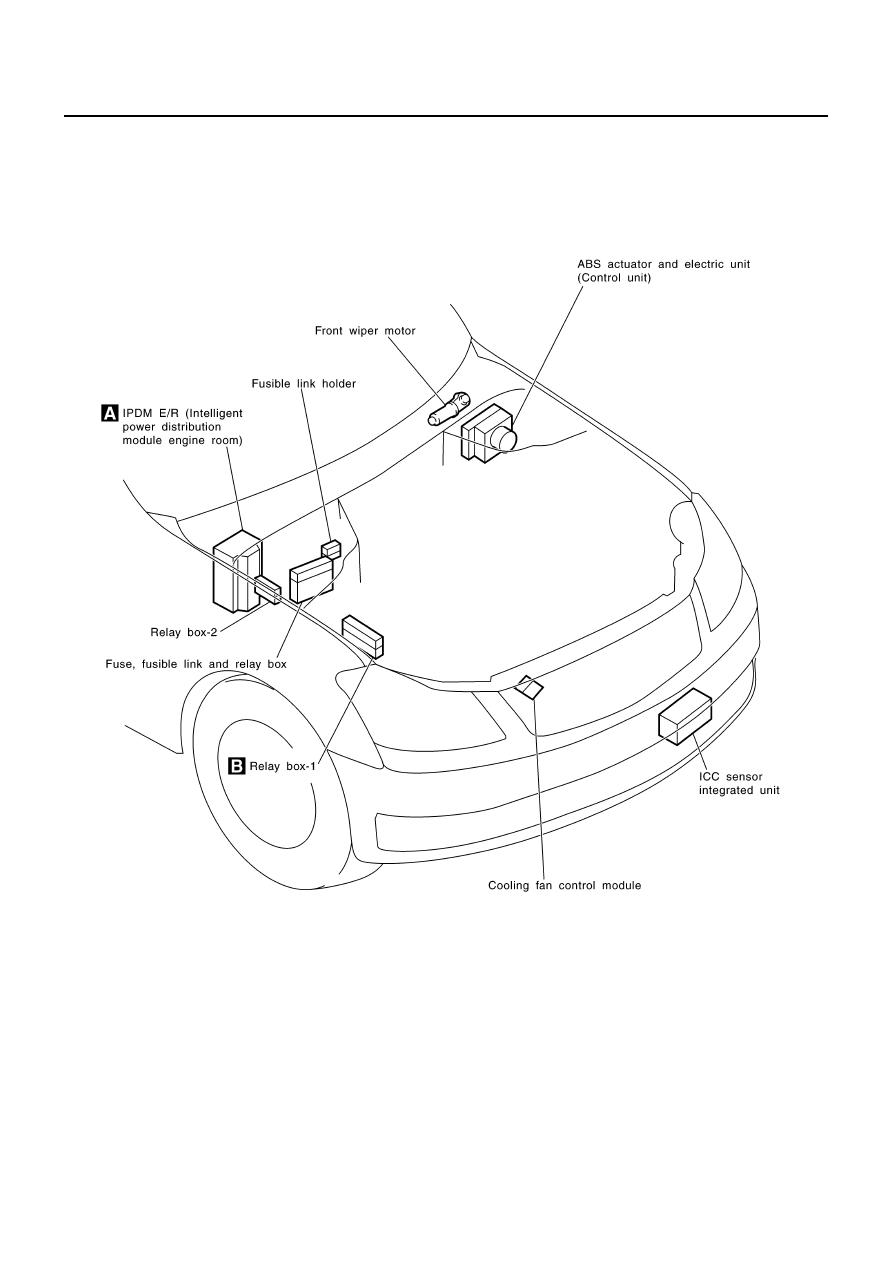

ENGINE COMPARTMENT

CKIT0655E

ELECTRICAL UNITS LOCATION

PG-99

C

D

E

F

G

H

I

J

L

M

A

B

PG

CKIT0656E

PG-100

ELECTRICAL UNITS LOCATION

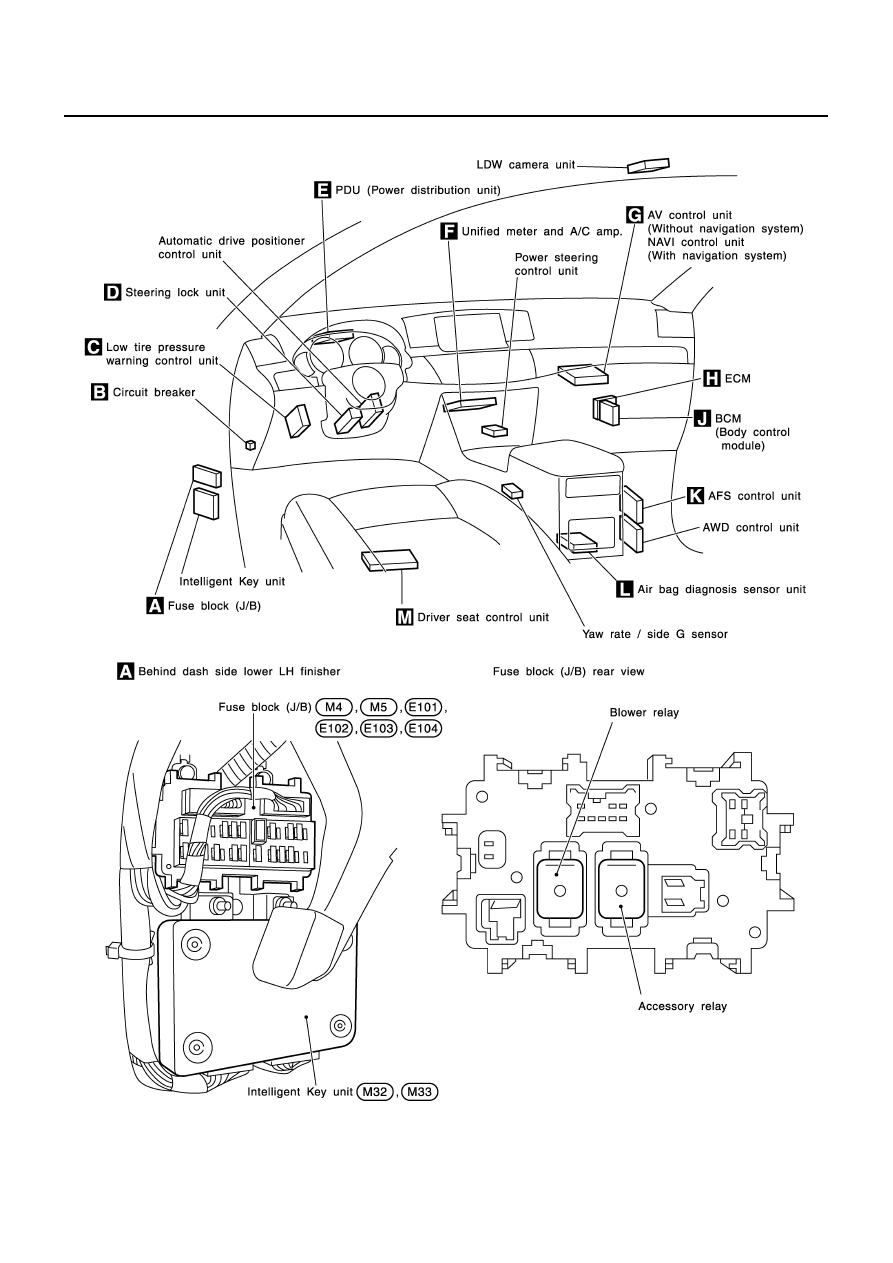

PASSENGER COMPARTMENT

CKIT0657E
