POWER SUPPLY ROUTING CIRCUIT

PG-9

C

D

E

F

G

H

I

J

L

M

A

B

PG

TKWT3570E

PG-10

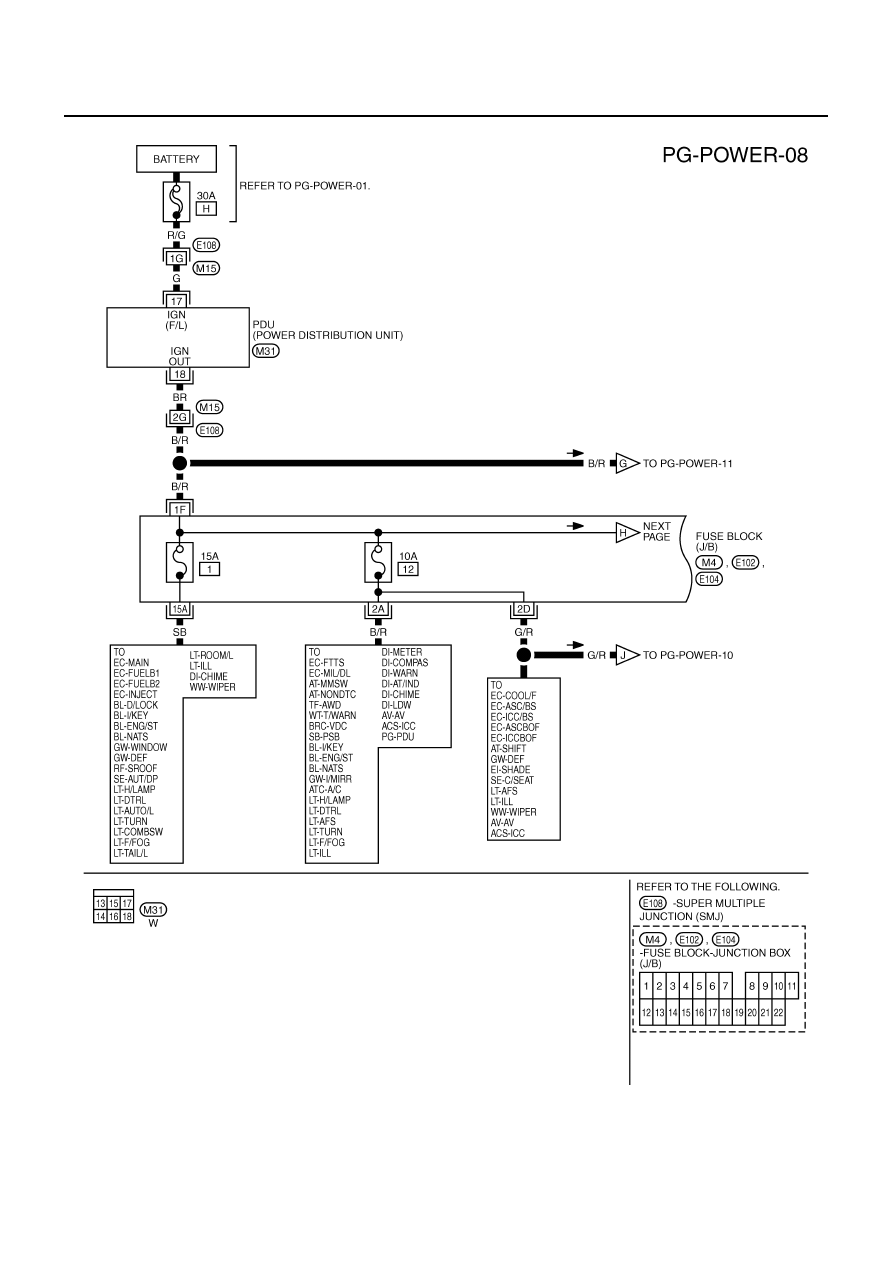

POWER SUPPLY ROUTING CIRCUIT

TKWT5165E

POWER SUPPLY ROUTING CIRCUIT

PG-11

C

D

E

F

G

H

I

J

L

M

A

B

PG

ACCESSORY POWER SUPPLY — IGNITION SW. IN “ACC” OR “ON”

TKWT3572E

PG-12

POWER SUPPLY ROUTING CIRCUIT

IGNITION POWER SUPPLY — IGNITION SW. IN “ON” AND/OR “START”

TKWT3573E
