POWER WINDOW SYSTEM

GW-25

C

D

E

F

G

H

J

K

L

M

A

B

GW

TIWT2036E

GW-26

POWER WINDOW SYSTEM

TIWT2037E

POWER WINDOW SYSTEM

GW-27

C

D

E

F

G

H

J

K

L

M

A

B

GW

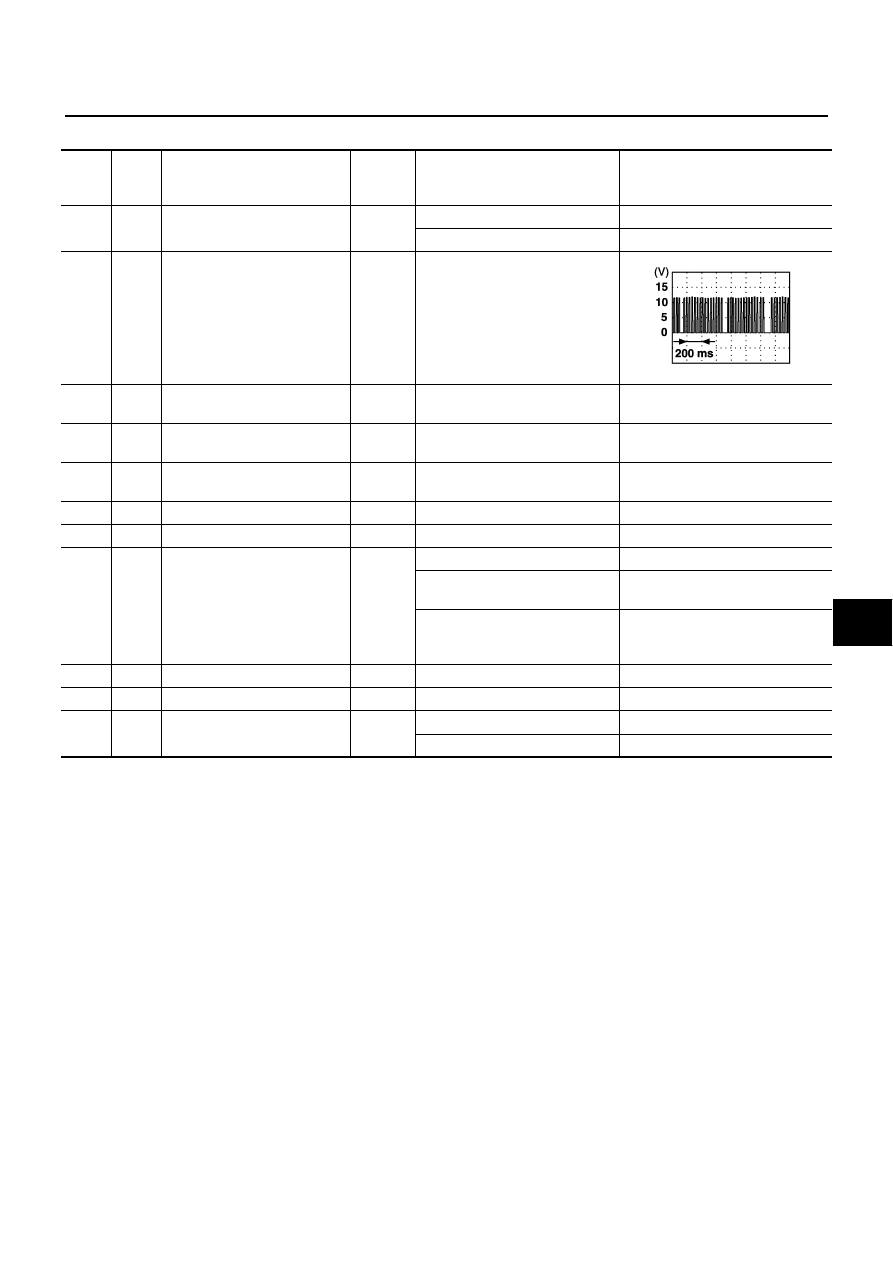

Terminal and Reference Value for BCM

NIS0021L

Termi-

nal

Wire

color

Item

Signal

Input/

Output

Condition

Voltage [V]

(Approx.)

12

P

Front door switch
passenger side signal

Input

ON (Open)

0

OFF (Close)

Battery voltage

22

G

Power window serial link

Input/

Output

IGN SW ON or power window
timer operating.

38

W

Ignition switch (ON or START)

Input

Ignition switch
(ON or START position)

Battery voltage

39

L

CAN - H

Input/

Output

—

—

40

P

CAN - L

Input/

Output

—

—

42

P

Power source (Fuse)

Input

—

Battery voltage

52

B

Ground

—

—

0

53

BR

Rap signal

Output

IGN SW ON

Battery voltage

Within 45 second after ignition
switch is turned to OFF

Battery voltage

When driver side or passenger
side door is opened daring
retained power operation

0

54

O

Power window power supply

Output

—

Battery voltage

55

W

Power source (Fusible link)

Input

—

Battery voltage

62

V

Front door switch
driver side signal

Input

ON (Open)

0

OFF (Close)

Battery voltage

PIIA2344J

GW-28

POWER WINDOW SYSTEM

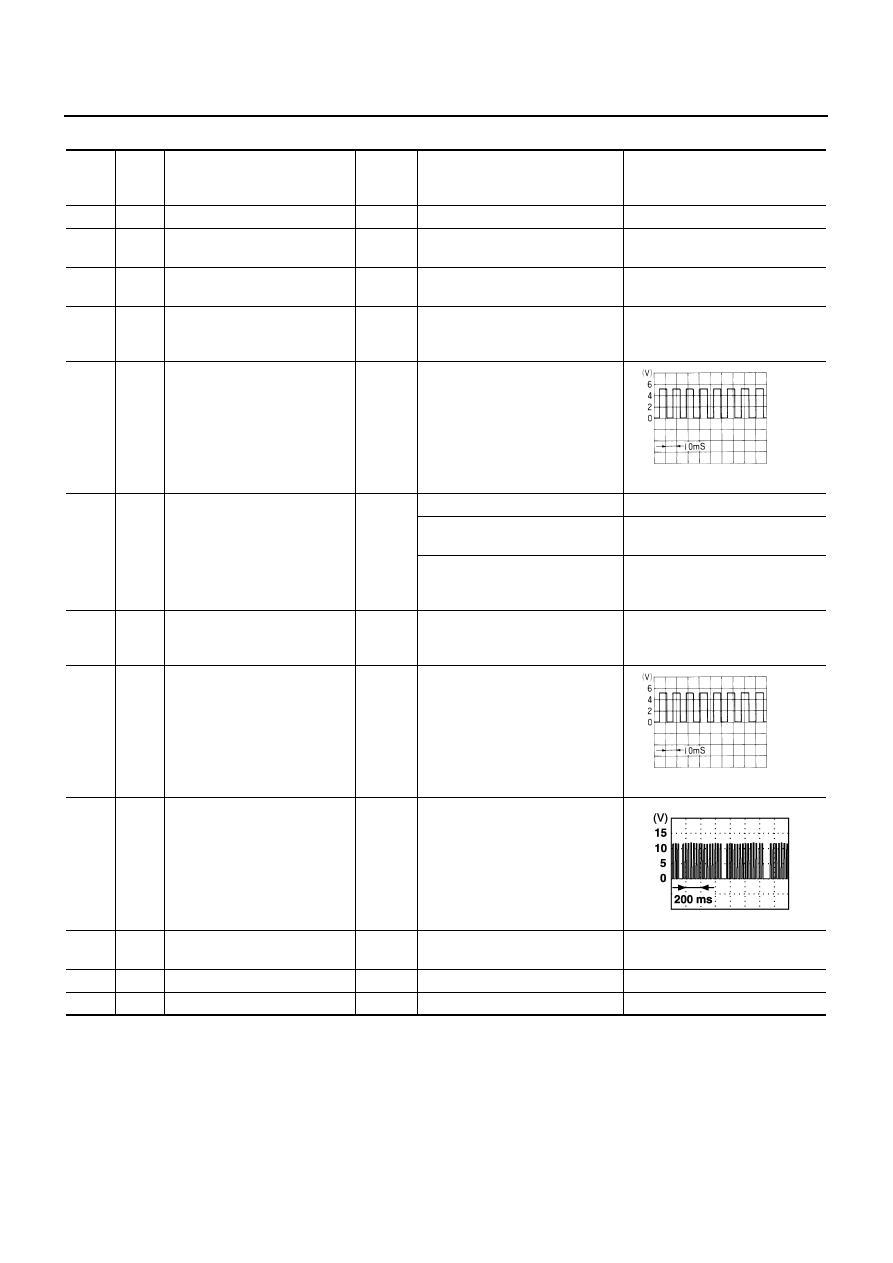

Terminal and Reference Value for Power Window Main Switch

NIS0021M

Termi-

nal

Wire

color

Item

Signal

Input/

Output

Condition

Voltage [V]

(Approx.)

2

W/B

Encoder ground

—

—

0

4

BR

Door key cylinder switch
LOCK signal

Input

Key position
(Neutral

→

 Locked)

5

→

 0

6

V/R

Door key cylinder switch
UNLOCK signal

Input

Key position
(Neutral

→

 Unlocked)

5

→

 0

8

L

Front driver side power window
motor UP signal

Output

When front LH switch in
power window main switch is
UP at operated.

 Battery voltage

9

G/W

Encoder pulse signal 2

Input

When power window motor oper-
ates.

10

Y/B

Rap signal

Input

IGN SW ON

Battery voltage

Within 45 second after ignition
switch is turned to OFF

Battery voltage

When driver side or passenger
side door is opened daring
retained power operation

0

11

G

Front driver side power window
motor DOWN signal

Output

When front LH switch in
power window main switch is
DOWN at operated.

 Battery voltage

13

G/Y

Encoder pulse signal 1

Input

When power window motor oper-
ates.

14

Y

Power window  serial link

Input/

Output

IGN SW ON or power window
timer operating.

15

G/R

Encoder power supply

Output

When ignition switch ON or power
window timer operates.

10

17

B

Ground

—

—

0

19

W/B

Battery power supply

Input

—

Battery voltage

OCC3383D
