FLOOR SIDE FAIRING

EI-23

C

D

E

F

G

H

J

K

L

M

A

B

EI

FLOOR SIDE FAIRING

PFP:74586

Removal and Installation of Under Cover (for V6 Engine Models)

NIS0024M

Removal and Installation of Under Cover (for V8 Engine Models)

NIS0024N

FRONT UNDER COVER
Removal

1.

Remove front under cover mounting bolts and clip.

2.

Remove front under cover.

Installation

Install in the reverse order of removal.

1.

Front under cover

2.

Front under cover (rear)

3.

Floor under cover (RH)

4.

Floor under cover (LH)

5.

Rear under cover (RH)

6.

Rear under cover (LH)

7.

Rear diffuser

PIIB6282E

1.

Front under cover

2.

Front under cover (rear)

3.

Floor under cover (RH)

4.

Floor under cover (LH)

5.

Rear under cover (RH)

6.

Rear under cover (LH)

7.

Rear diffuser

PIIB6283E

EI-24

FLOOR SIDE FAIRING

FRONT UNDER COVER (REAR)
Removal

1.

Remove front under cover (rear) mounting bolts.

2.

Remove front under cover (rear).

Installation

Install in the reverse order of removal.

FLOOR UNDER COVER
Removal

1.

Remove floor under cover mounting bolts, nuts and clips.

2.

Remove floor under cover.

Installation

Install in the reverse order of removal.

REAR UNDER COVER
Removal

1.

Remove rear under cover mounting bolts.

2.

Remove rear under cover.

Installation

Install in the reverse order of removal.

REAR DIFFUSER
Removal

1.

Remove rear diffuser mounting bolts, nuts and clips.

2.

Remove rear diffuser.

Installation

Install in the reverse order of removal.

ROOF SIDE MOLDING

EI-25

C

D

E

F

G

H

J

K

L

M

A

B

EI

ROOF SIDE MOLDING

PFP:73854

Removal and Installation

NIS0024O

REMOVAL

1.

Apply protective tape around roof side molding.

2.

Disengage clips while pinching molding from rear end of rear
window to front end of front window, and then remove roof side
molding.

CAUTION:

Front and rear ends of roof side molding are placed under
the body side. Pull them out after disengaging plastic clip
joints.

NOTE:

●

Molding fasteners of front windshield glass and rear window glass are secured with rivet. Remove and
install front windshield glass and rear window glass when replacing the molding fasteners.

●

Heat adhesive tape interface using a dryer, and then peel roof side molding clips (body side) using long-
nose pliers.

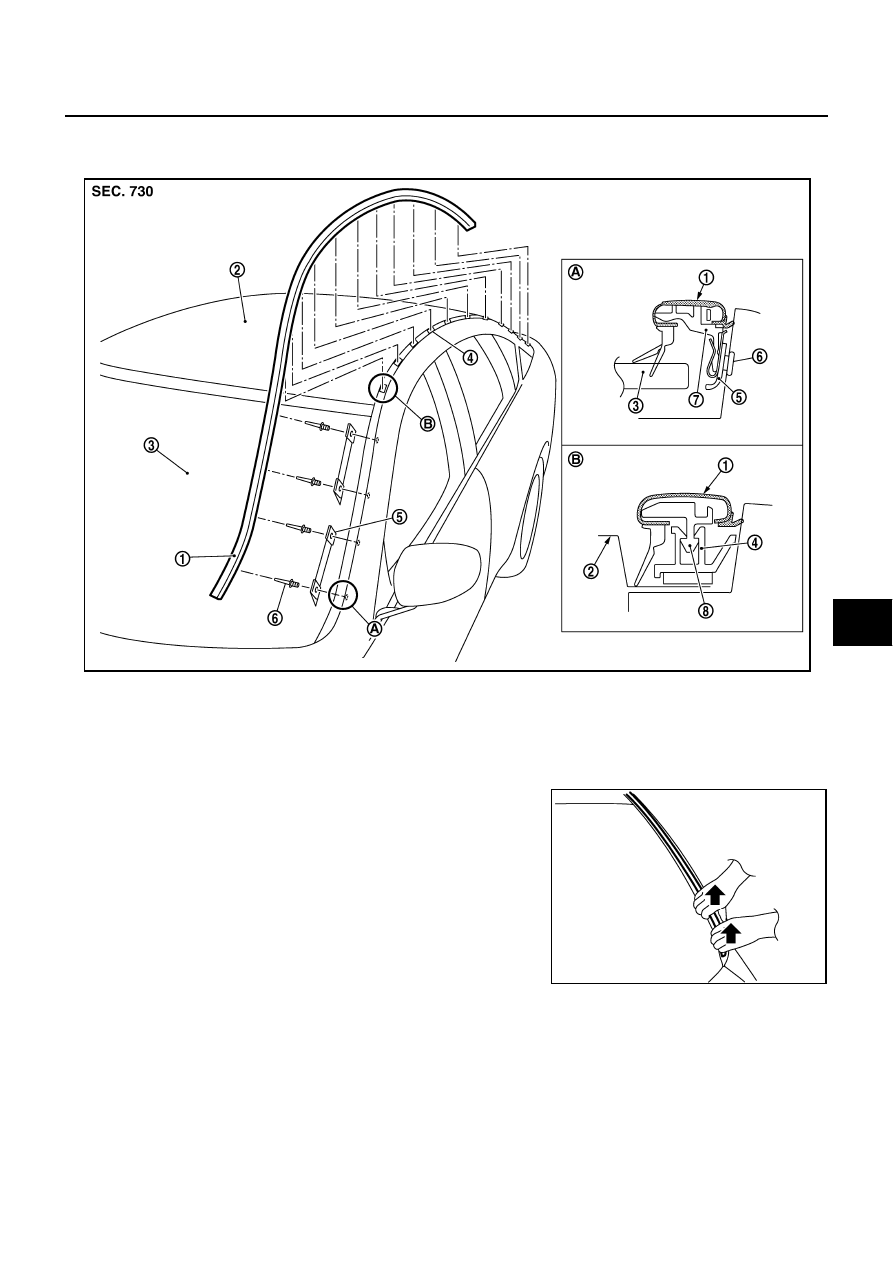

1.

Roof side molding

2.

Roof outer panel

3.

Windshield glass

4.

Clip (body side)

5.

Molding fastener

6.

Rivet

7.

Clip (molding side)

8.

Body side outer clip

PIIB2753J

PIIB2749J

EI-26

ROOF SIDE MOLDING

INSTALLATION

1.

Place roof side molding on roof groove, and then insert the end into front fender.

2.

Align roof side molding clips (molding side) (2),(3), and (4) of front pillar with fastener position, and then
insert roof side molding clip (molding side) (1).

3.

Insert roof side molding clips (molding side) of front pillar in order of (2) to (4) into molding fastener.

4.

Insert body side outer clips of roof in the order of (5) to (9).

5.

Insert rear end of roof side molding into trunk lid.

6.

Temporarily set roof side molding clips (molding side) of rear pillar on fasteners and insert them in the
order of (10) to (13).

CAUTION:

Be careful not to damage the body.

PIIB4179J
