AUTOMATIC SPEED CONTROL DEVICE (ASCD)

EC-37

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

COAST OPERATION

When the SET/COAST switch is pressed during cruise control driving, decrease vehicle set speed until the
switch is released. And then ASCD will keep the new set speed.

RESUME OPERATION

When the RESUME/ACCELERATE switch is pressed after cancel operation other than pressing MAIN switch
is performed, vehicle speed will return to last set speed. To resume vehicle set speed, vehicle condition must
meet following conditions.

●

Brake pedal is released

●

A/T selector lever is in other than P and N positions

●

Vehicle speed is greater than 40 km/h (25 MPH) and less than 144 km/h (89 MPH)

Component Description

NBS004S9

ASCD STEERING SWITCH

Refer to

EC-559

 .

ASCD BRAKE SWITCH

Refer to

EC-576

  and

EC-657

 .

STOP LAMP SWITCH

Refer to

EC-576

 ,

EC-589

  and

EC-657

ELECTRIC THROTTLE CONTROL ACTUATOR

Refer to

EC-598

 ,

EC-604

 ,

EC-610

 and

EC-615

 .

ASCD INDICATOR

Refer to

EC-664

 .

EC-38

[VQ35DE]

CAN COMMUNICATION

CAN COMMUNICATION

PFP:23710

System Description

NBS004SA

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.
Refer to

LAN-50, "CAN System Specification Chart"

 , about CAN communication for detail..

EVAPORATIVE EMISSION SYSTEM

EC-39

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

EVAPORATIVE EMISSION SYSTEM

PFP:14950

Description

NBS004SB

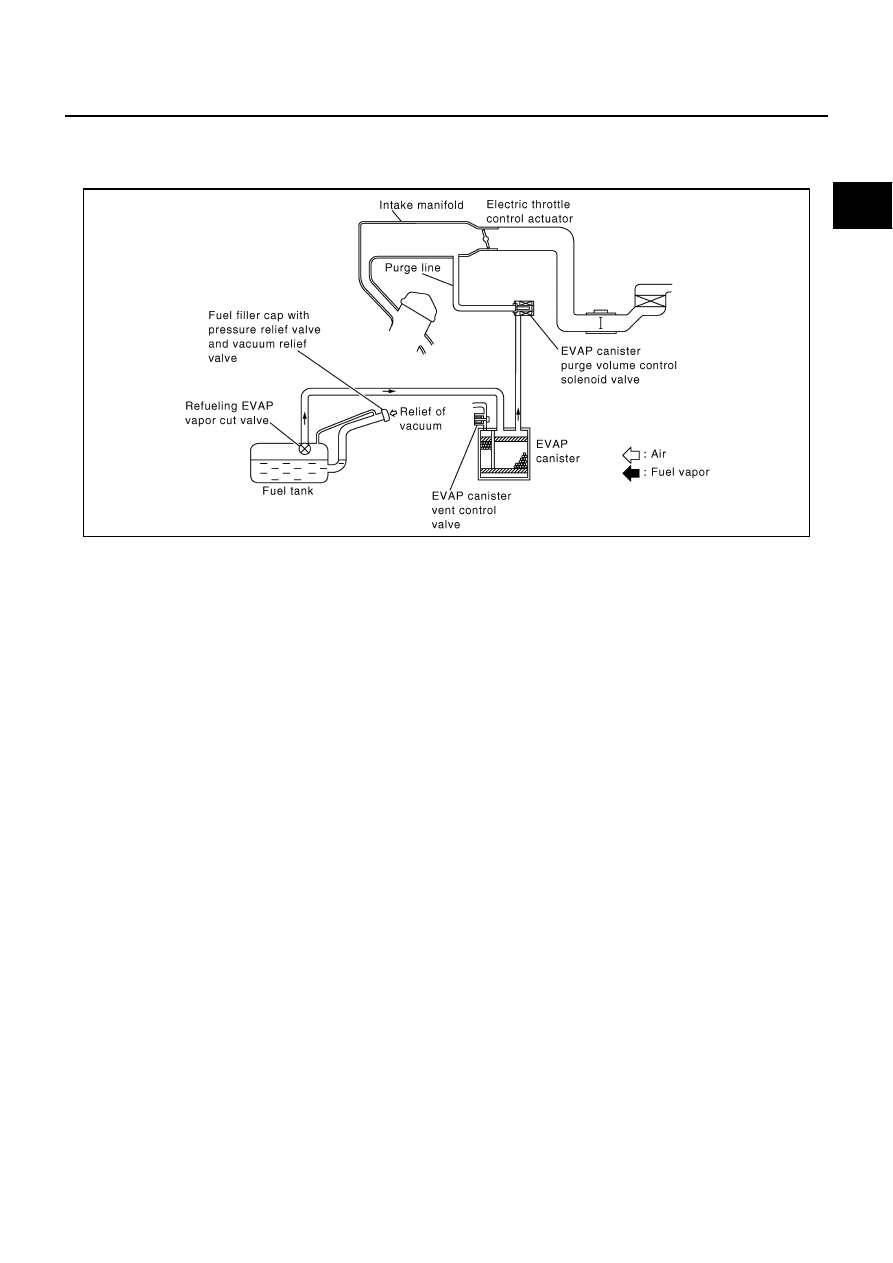

SYSTEM DESCRIPTION

The evaporative emission system is used to reduce hydrocarbons emitted into the atmosphere from the fuel
system. This reduction of hydrocarbons is accomplished by activated charcoals in the EVAP canister.
The fuel vapor in the sealed fuel tank is led into the EVAP canister which contains activated carbon and the
vapor is stored there when the engine is not operating or when refueling to the fuel tank.
The vapor in the EVAP canister is purged by the air through the purge line to the intake manifold when the
engine is operating. EVAP canister purge volume control solenoid valve is controlled by ECM. When the
engine operates, the flow rate of vapor controlled by EVAP canister purge volume control solenoid valve is
proportionally regulated as the air flow increases.
EVAP canister purge volume control solenoid valve also shuts off the vapor purge line during decelerating and
idling.

PBIB1631E

EC-40

[VQ35DE]

EVAPORATIVE EMISSION SYSTEM

EVAPORATIVE EMISSION LINE DRAWING

: From next page

1.

Intake manifold collector

2.

EVAP canister purge volume control
solenoid valve

3.

EVAP service port

NOTE:
Do not use soapy water or any type of solvent while installing vacuum hose or purge hoses.

PBIB2779E
