BODY REPAIR

BL-293

C

D

E

F

G

H

J

K

L

M

A

B

BL

PANEL PARTS MATCHING MARKS

A mark has been placed on each body panel to indicate the parts matching positions. When repairing parts
damaged by an accident which might affect the vehicle structure (members, pillars, etc.), more accurate and
effective repair will be possible by using these marks together with body alignment specifications.

SIIA2460E

BL-294

BODY REPAIR

DESCRIPTION

●

All dimensions indicated in the figures are actual.

●

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

●

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

●

Measurements should be taken at the center of the mounting holes.

●

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

●

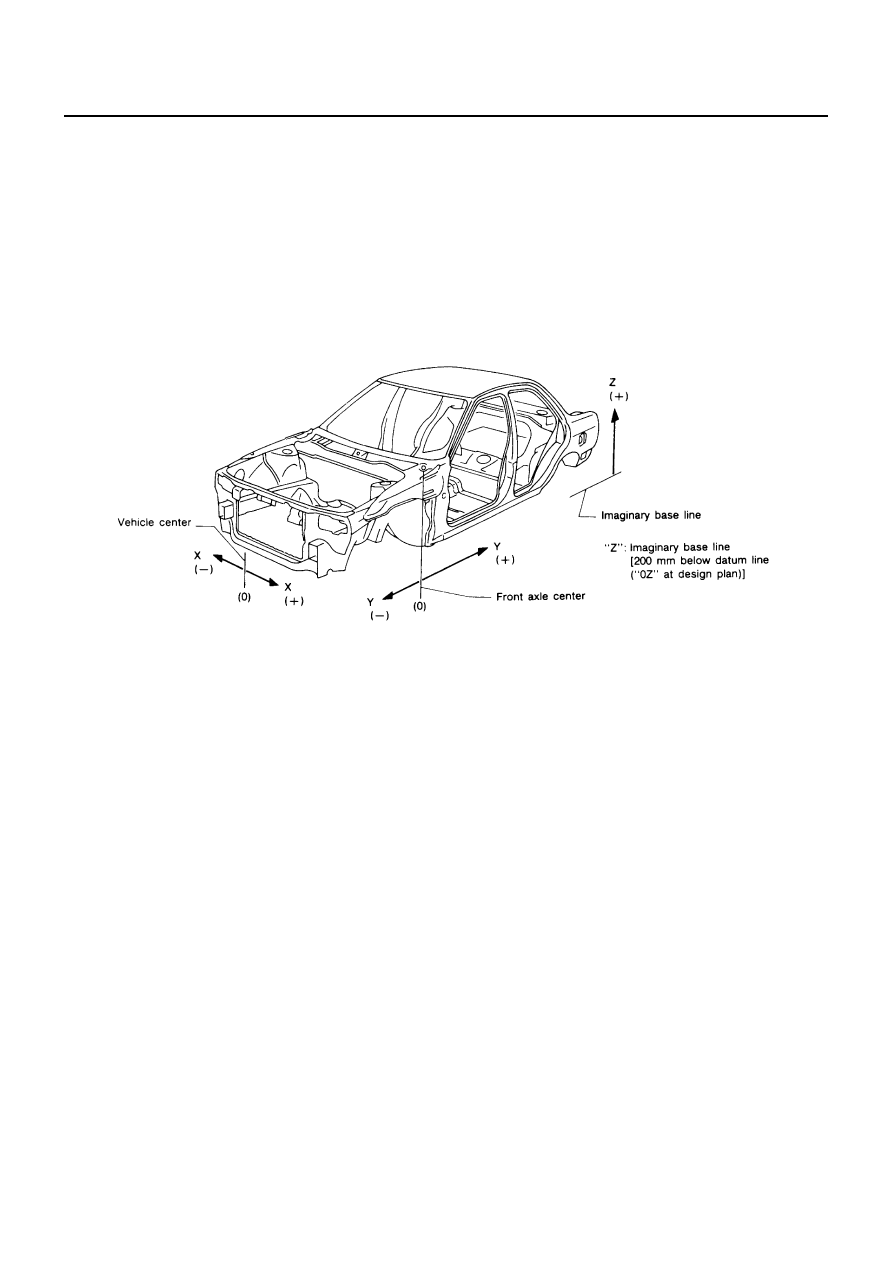

The coordinates of the measurement points are the distances measured from the standard line of

″

X

″

,

″

Y

″

and

″

Z

″

.

PIIA0104E

BODY REPAIR

BL-295

C

D

E

F

G

H

J

K

L

M

A

B

BL

ENGINE COMPARTMENT
Measurement

SIIA2461E

BL-296

BODY REPAIR

Measurement Points

SIIA2462E
