AIR CONDITIONER CONTROL

ATC-35

C

D

E

F

G

H

I

K

L

M

A

B

ATC

●

When UPPER VENT switch is OFF, UPPER VENT switch indicator turn OFF, and upper ventilator door is
shut.

A/C SWITCH

Compressor is ON or OFF with this switch.
(Pressing the A/C switch when the A/C switch is ON will turn OFF the A/C switch and compressor.)

FAN SWITCHES

The blower speed is manually controlled with this switch. Seven speeds are available for manual control (as
shown on the display screen).

OFF SWITCH

Compressor and blower are OFF, the intake doors and the mode doors are automatically controlled.

REAR WINDOW DEFOGGER SWITCH

When illumination is ON, rear window is defogged.

INTAKE SWITCH

●

When intake switch is ON, FRE LED turns ON, and air inlet is fixed to FRE.

●

When press intake switch again, REC LED turns ON, and air inlet is fixed to REC.

●

When intake switch is pressed for approximately 1.5 seconds or longer, FRE and REC LEDs blink twice.
Then, automatic control mode is entered. Inlet status is displayed by LED even during automatic con-
trolled.

●

When FRE LED is turned ON, shifting mode position to D/F or DEF, or when compressor is turned from
ON to OFF, intake switch is automatically turned OFF (fixed to FRE mode). REC mode can be re-entered
by pressing intake switch again, and then compressor is turned ON. (Except D/F or DEF position)

DUAL SWITCH

●

When the DUAL switch indicator is illuminated, the driver side and passenger side temperature can each
be set independently.

●

When the DUAL switch indicator is not illuminated, the driver side outlet and setting temperature is
applied to both sides.

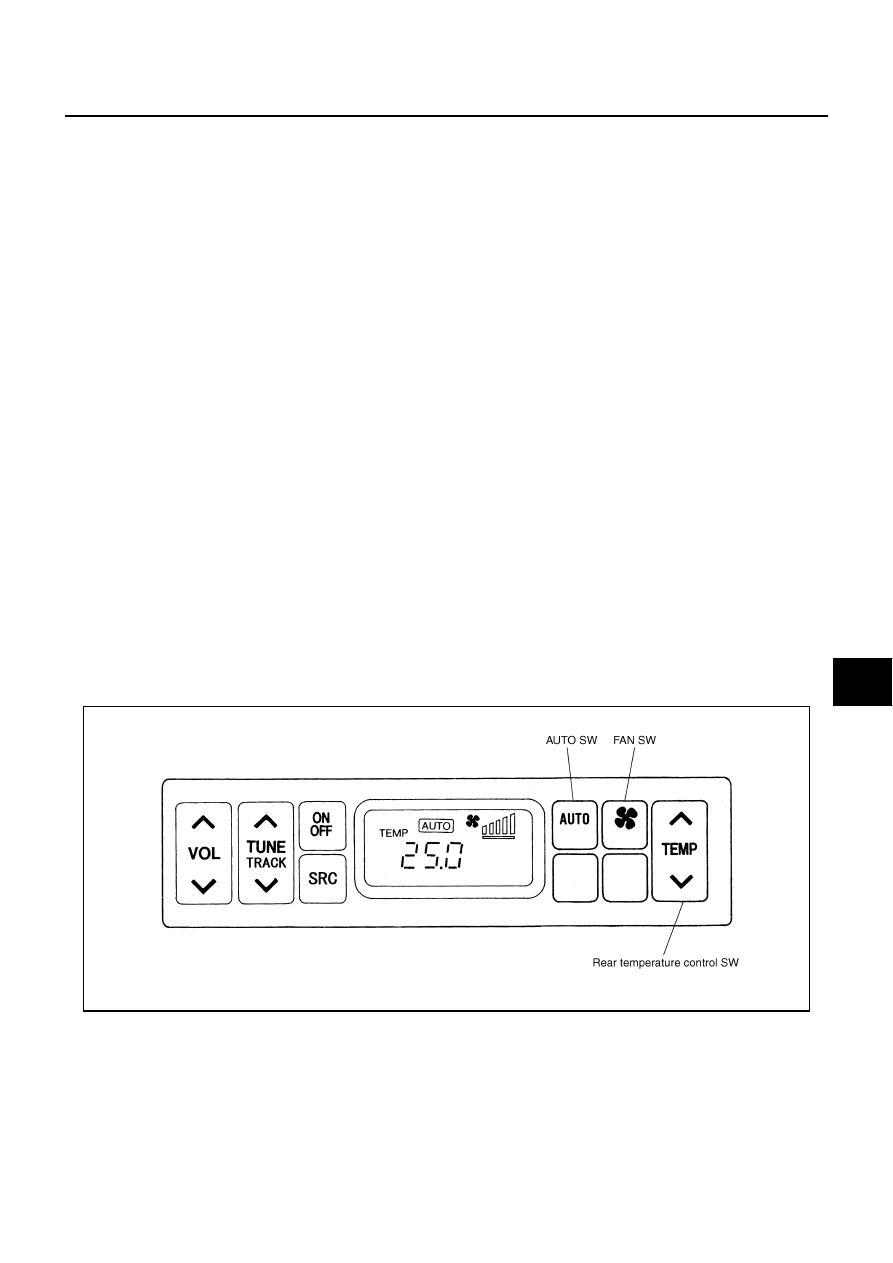

Control Operation (Rear Control Switch)

NJS000G8

AUTO SWITCH

●

When pressing AUTO switch, display for turned on AUTO and fan speed is automatically controlled.

●

When pressing AUTO switch, air inlet, air outlet, fan speed, and discharge air temperature are automati-
cally controlled.

FAN SWITCH

The blower speed is manually controlled with this switch. Five speeds are available for manual control (as
shown on the display screen).

RJIA4216E

ATC-36

AIR CONDITIONER CONTROL

REAR TEMPERATURE CONTROL SWITCH

●

Increases or decreases the set temperature.

●

A temperature for the rear seat with respect to a set temperature for the front seat can be adjusted by
operating switch.

●

Rear temperature control switch allows to select a temperature every 0.5

°

C (1

°

F) in the 18

°

C (60

°

F) to

32

°

C (90

°

F) range.

●

When the DUAL switch is ON, temperature for the rear seat changes keeping the temperature difference
between two front seats. [e.g. When lowering the set temperature for the rear seat 1

°

C (2

°

F) by operating

rear control switch at a set temperature of 25

°

C (77

°

F) for the driver’s seat and 26

°

C (79

°

F) for the pas-

senger’s seat, the set temperature for the driver’s seat and passenger’s seat lower 1

°

C (2

°

F) and become

24

°

C (75

°

F) for the driver’s seat and 25

°

C (77

°

F) for the passenger’s seat.]

NOTE:
A set temperature for the rear seat is tied to a set temperature for the passenger’s seat. Therefore, a set
temperature for the rear seat changes in conjunction with a set temperature for the passenger’s seat
(When the set temperature of front seats are independent).

Fail-Safe Function

NJS000G9

●

If a communication error exists between the unified meter and A/C amp.,and the AV control unit or NAVI
control unit and multifunction switch for 30 seconds or longer, air conditioner is controlled under the follow-
ing conditions:

Compressor

: ON

Air outlet

: AUTO

Air inlet

: FRE (Fresh)

Blower fan speed

: AUTO

Set temperature

: Setting before communication error occurs

Display

: OFF

AIR CONDITIONER CONTROL

ATC-37

C

D

E

F

G

H

I

K

L

M

A

B

ATC

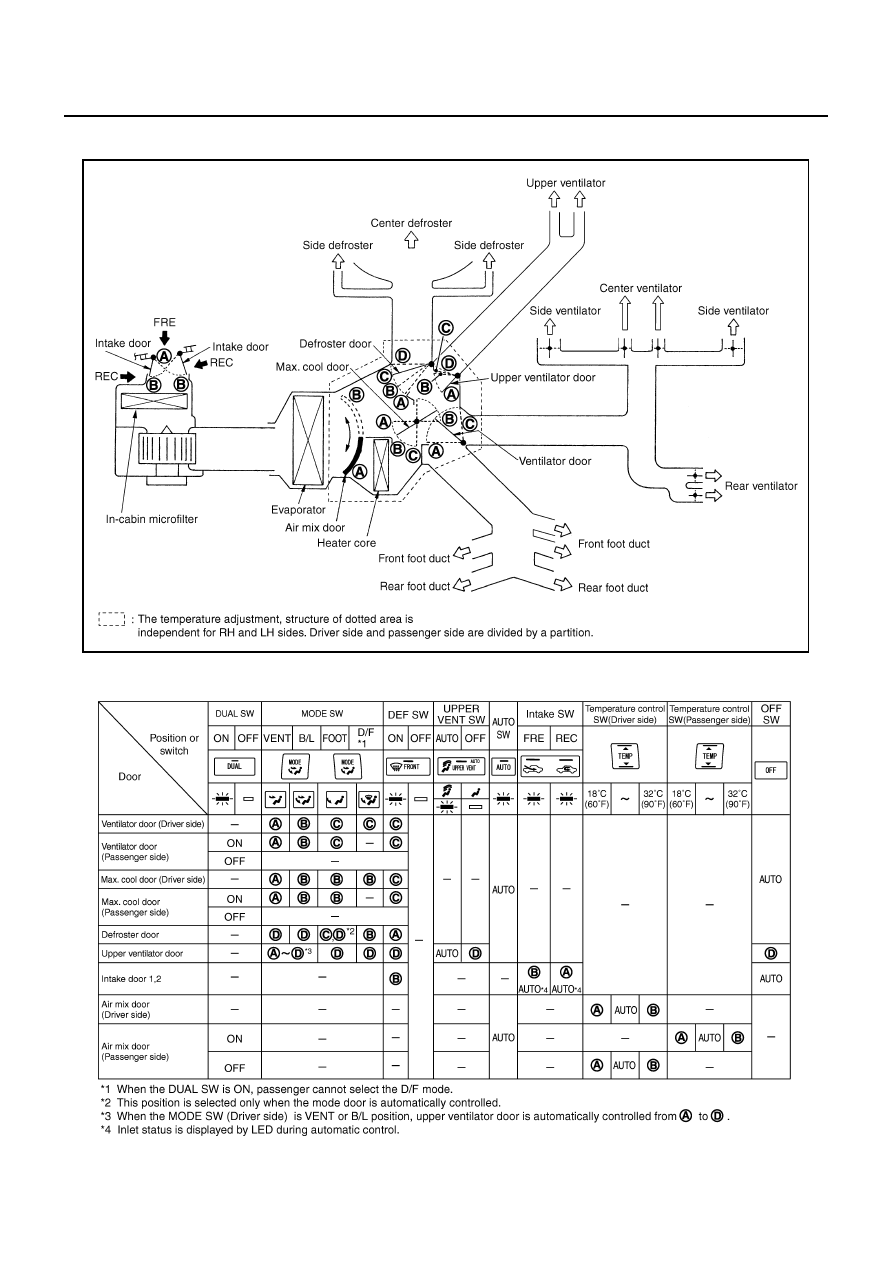

Discharge Air Flow

NJS000GA

RJIA4024E

ATC-38

AIR CONDITIONER CONTROL

System Description

NJS000GB

SWITCHES AND THEIR CONTROL FUNCTION

SJIA1730E

SJIA1766E
