Infiniti M35/M45 Y50. Manual - part 108

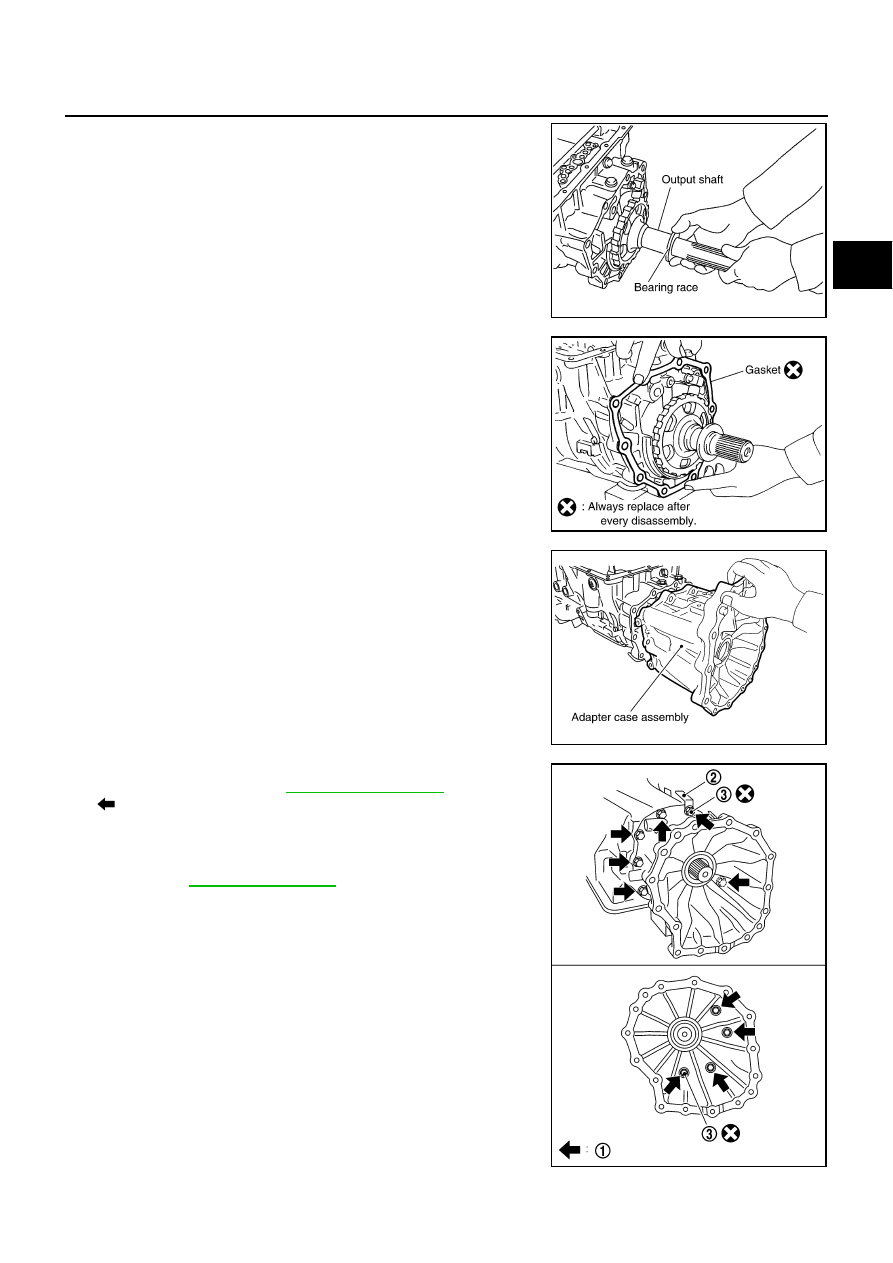

ASSEMBLY

AT-355

D

E

F

G

H

I

J

K

L

M

A

B

AT

iv.

Install bearing race to output shaft.

v.

Install gasket onto transmission case.

CAUTION:

●

Completely remove all moisture, oil and old gasket, etc.
from the transmission case and adapter case assembly
mounting surfaces.

●

Do not reuse gasket.

vi. Install adapter case assembly to transmission case.

CAUTION:

Insert the tip of parking rod between the parking pawl and
the parking actuator support when assembling the adapter
case assembly.

vii. Tighten adapter case assembly bolts (1) to the specified torque.

[With bracket (2).] Refer to

AT-281, "Components"

 .

: Bolt (10)

CAUTION:

Do not reuse self-sealing bolts (3).
Refer to GI section to make sure icons (symbol marks) in the fig-
ure. Refer to

GI-11, "Components"

 .

SCIA5245E

SCIA5231E

SCIA5186E

SCIA6910E

AT-356

ASSEMBLY

27. Install needle bearing in drum support.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-298, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

28. Install direct clutch assembly in reverse brake.

CAUTION:

Make sure that drum support edge surface and direct clutch
inner boss edge surface come to almost same place.

29. Install high and low reverse clutch assembly in direct clutch.

30. Using a flat-bladed screwdriver, align the drive plate.

31. Install high and low reverse clutch hub, mid sun gear assembly

and rear sun gear assembly as a unit.

SCIA5198E

SCIA5019E

SCIA2306E

SCIA3169E

SCIA5018E

ASSEMBLY

AT-357

D

E

F

G

H

I

J

K

L

M

A

B

AT

CAUTION:

Make sure that portion “A” of high and low reverse clutch
drum protrudes approximately 2 mm (0.08 in) beyond por-
tion “B” of rear sun gear.

32. Install needle bearing in rear carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-298, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

33. Install bearing race in rear carrier assembly.

CAUTION:

Apply petroleum jelly to bearing race.

34. Install rear carrier assembly in direct clutch drum.

SCIA3130E

SCIA2803E

SCIA5175E

SCIA2462E

AT-358

ASSEMBLY

35. Install needle bearing (rear side) to mid carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-298, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

36. Install needle bearing (front side) to mid carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-298, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

37. Install mid carrier assembly in rear carrier assembly.

38. Install front carrier assembly, input clutch assembly and rear

internal gear as a unit.

39. Install seal rings in input clutch assembly.

CAUTION:

●

Do not reuse seal rings.

●

Apply petroleum jelly to seal rings.

SCIA2804E

SCIA2805E

SCIA5017E

SCIA5015E

SCIA2470E
