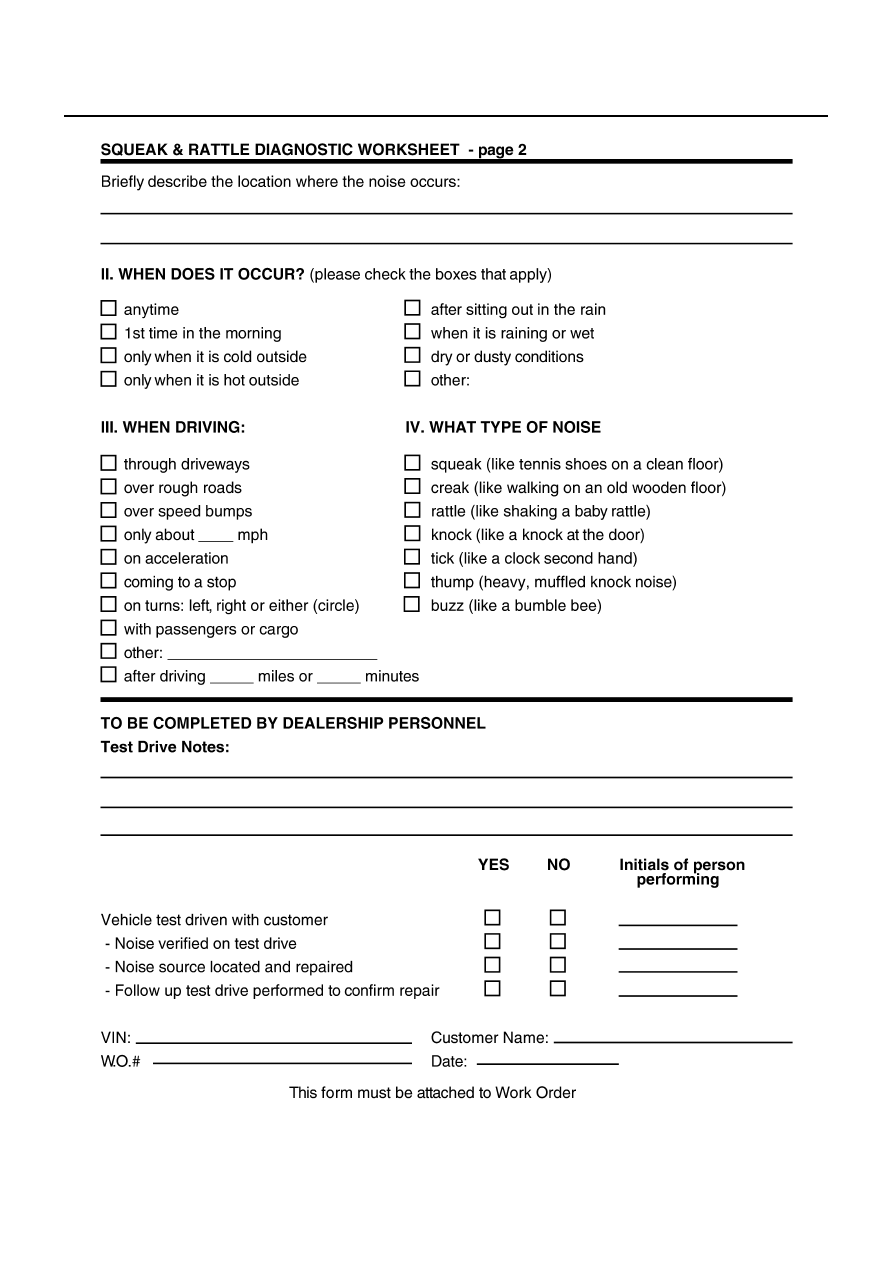

Diagnostic Worksheet

NIS0028Y

PIIB8741E

SE-10

SQUEAK AND RATTLE TROUBLE DIAGNOSES

PIIB8742E

AUTOMATIC DRIVE POSITIONER

SE-11

C

D

E

F

G

H

J

K

L

M

A

B

SE

AUTOMATIC DRIVE POSITIONER

PFP:28491

Component Parts And Harness Connector Location

NIS0025Q

PIIB6292E

1.

Fuse block (J/B)

2.

Fuse and fusible link box

3.

BCM M1, M2, M3
(View with the glove box assembly
removed)

4.

A. Automatic drive positioner control
unit M6, M7
B. Telescopic motor M45
C. Telescopic sensor M44
D. Tilt sensor M37
E. Tilt motor M36
(View with the driver lower panel
removed)

5.

A. Front lifting motor B209
B. Rear lifting motor B210
C. Driver seat control unit
B204,B205
D. Sliding motor B207

6.

Seat memory switch D9

7.

A. Lumbar support switch B212
B. Reclining switch B213
C. Sliding/Lifting switch B213

8.

A. ADP steering switch M46
B. Key slot M14
C. Door mirror control switch M95

9.

Reclining motor B208

SE-12

AUTOMATIC DRIVE POSITIONER

System Description

NIS0025R

●

The system automatically moves the driver seat, steering and door mirror position by the driver seat con-
trol unit and the automatic drive positioner control unit. The driver seat control unit corresponds with the
automatic drive positioner control unit via UART communication. The driver seat control unit can store the
optimum driving positions (driver seat, steering and door mirror position) for 2 people. If the driver
changes, one-touch operation allows changing to the other driving position.

●

The driver seat, steering and door mirror position are adjusted automatically to the proper positions for the
driver in different ways: MEMORY OPERATION, EXITING OPERATION, ENTRY OPERATION and
INTELLIGENT KEY INTERLOCK OPERATION.

MANUAL OPERATION

The driving position (seat, steering and door mirror position) can be adjusted with the power seat switch, ADP
steering switch and door mirror control switch.

NOTE:
The door mirrors can be manually operated with the ignition switch in either ACC or ON.

MEMORY OPERATION

The driver seat control unit can store the optimum driving positions (seat, steering and door mirror position) for
2 people. If the front seat position is changed, one-touch (pressing desired memory switch for more than 0.5
second) operation allows changing to the other driving position.

Operation procedure

1.

Turn ignition switch ON.

2.

Press desired memory switch for 0.5 second. (Indicator LED illuminates.)

3.

Driver seat, steering and door mirror will move to the memorized position.
(Indicator LED blinks during adjustment, then illuminates for 5 seconds.)

Operation Condition

If the following conditions are not satisfied, memory switch operation is not performed.

●

Ignition switch is in ON position.

●

Driver side power seat switch, ADP steering switch and door mirror control switch are not operated.

●

Seat memory switch and set switch are not operated.

●

Output malfunction is not detected.

●

CAN and UART communications are normal.

●

A/T selector lever position is in P position.

●

Detention switch malfunction is not detected.
[Detention switch malfunction is sensed when detention switch remains OFF, vehicle speed is higher than
7 km/H. (4 MPH).]

●

Input voltage from tilt sensor and telescopic sensor are normal.

NOTE:
The memory operation operates following order.

Function Description

Manual operation

The driving position (seat, steering and door mirror position) can be adjusted with
the power seat switch ADP steering switch or door mirror control switch.

Auto-
matic
operation

Memory operation

The seat, steering and door mirror move to the stored driving position by pushing
seat memory switch (1 or 2).

Entry/
Exiting
function

Exiting operation

At exit, the seat moves backward and the steering wheel moves upward.

Entry operation

At entry, the seat and steering wheel returns from exiting position to the previous
driving position before the exiting operation.

Intelligent Key interlock operation

Perform memory operation, exiting operation and entry operation by pressing Intel-
ligent Key unlock button.
