SUSPENSION ARM

RSU-13

C

D

F

G

H

I

J

K

L

M

A

B

RSU

●

If it is outside the specified range, replace suspension arm assembly.

INSTALLATION

●

Installation is the reverse order of removal. For tightening torque. Refer to

RSU-7, "Components"

 .

CAUTION:

Do not reuse non-reusable parts.

●

Perform the final tightening of rear suspension member installation position (rubber bushing) under
unladen condition with tires on level ground. Refer to

RSU-5, "Wheel Alignment Inspection"

 .

●

Adjust neutral position of steering angle sensor after checking the wheel alignment. Refer to

BRC-6,

"Adjustment of Steering Angle Sensor Neutral Position"

 .

RSU-14

RADIUS ROD

RADIUS ROD

PFP:55110

Removal and Installation

NES000JD

REMOVAL

1.

Remove tire with a power tool.

2.

Remove brake caliper with a power tool. Hang it in a place where it will not interfere with work. Refer to

BR-28, "REAR DISC BRAKE"

 .

CAUTION:

Do not depressing brake pedal while brake caliper is removed.

3.

Put matching marks on both disc rotor and the wheel hub and
bearing assembly. then remove disc rotor.

4.

Remove rear lower link and coil spring. Refer to

RSU-16, "REAR

LOWER LINK & COIL SPRING"

 .

5.

Remove mounting bolt in lower side of shock absorber with a
power tool.

6.

Remove mounting bolt and nut in axle side of front lower link
with a power tool.

7.

Remove mounting bolt and nut in axle side of radius rod with a
power tool.

8.

Remove mounting bolt in rear suspension member side of
radius rod with a power tool, then remove radius rod from vehicle.

INSPECTION AFTER REMOVAL

Check radius rod and bushing for any deformation, cracks, or damage. Replace if there are.

INSTALLATION

●

Installation is the reverse order of removal. For tightening torque. Refer to

RSU-7, "Components"

 .

CAUTION:

Do not reuse non-reusable parts.

●

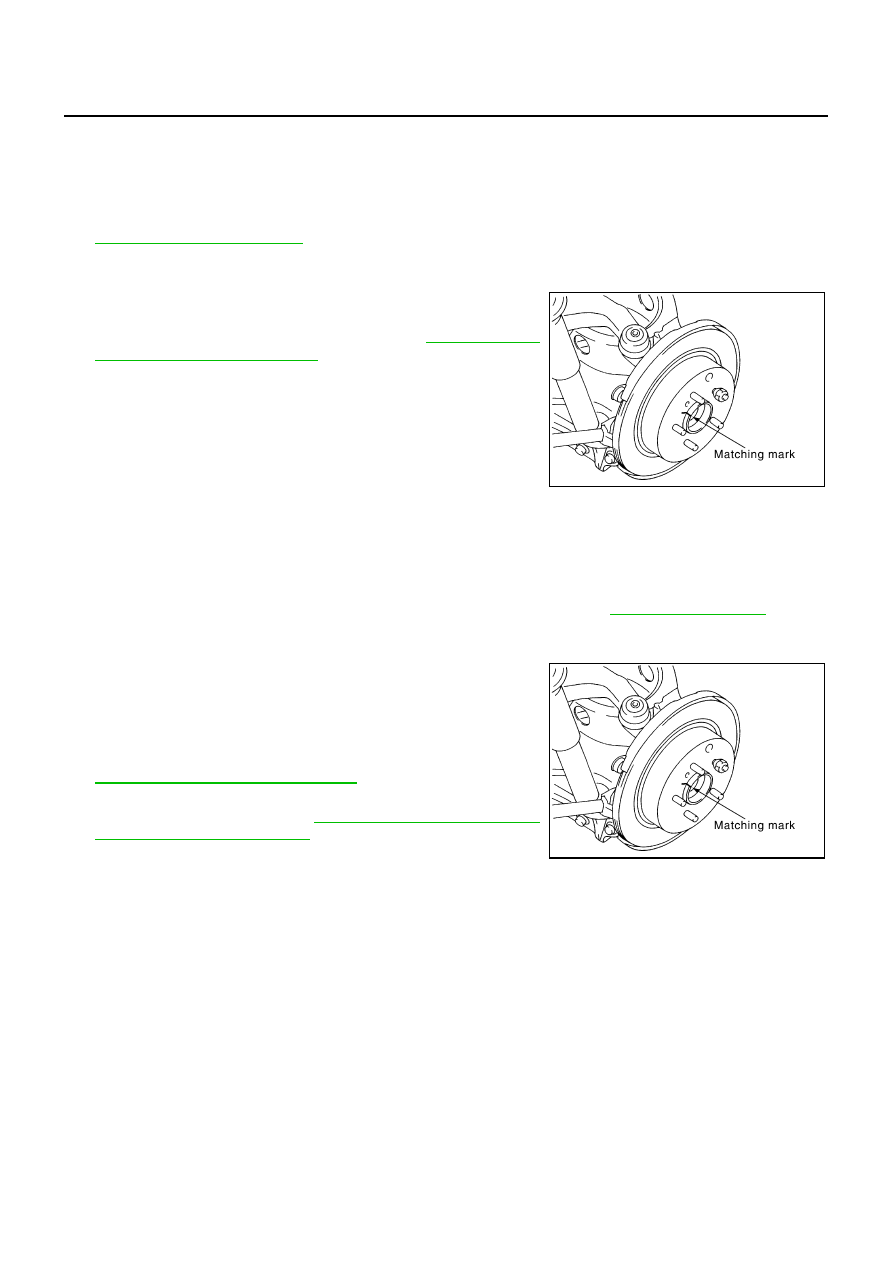

Assemble disc rotor and wheel hub and bering assembly by
aligning each matching mark as shown in the figure when install-
ing disc rotor.

●

Perform final tightening of rear suspension member and axle
installation position (rubber bushing) under unladen condition
with tires on level ground. Check wheel alignment. Refer to

RSU-5, "Wheel Alignment Inspection"

 .

●

Adjust neutral position of steering angle sensor after checking
the wheel alignment. Refer to

BRC-6, "Adjustment of Steering

Angle Sensor Neutral Position"

 .

SDIA2638E

SDIA2638E

FRONT LOWER LINK

RSU-15

C

D

F

G

H

I

J

K

L

M

A

B

RSU

FRONT LOWER LINK

PFP:55110

Removal and Installation

NES000JE

REMOVAL

1.

Remove tire with a power tool.

2.

Set a jack under rear lower link to relieve the coil spring tension.

3.

Remove mounting nut and bolt between front lower link and rear suspension member with a power tool.

4.

Remove mounting nut and bolt between front lower link and axle with a power tool.

5.

Remove front lower link from vehicle.

INSPECTION AFTER REMOVAL

Check front lower link and bushing for any deformation, cracks, or damage. Replace if there are.

INSTALLATION

●

Installation is the reverse order of removal. For tightening torque. Refer to

RSU-7, "Components"

 .

CAUTION:

Do not reuse non-reusable parts.

●

Perform the final tightening of rear suspension member and axle installation position (rubber bushing)
under unladen condition with tires on level ground. Check wheel alignment. Refer to

RSU-5, "Wheel Align-

ment Inspection"

 .

●

Adjust neutral position of steering angle sensor after checking the wheel alignment. Refer to Refer to

BRC-6, "Adjustment of Steering Angle Sensor Neutral Position"

 .

RSU-16

REAR LOWER LINK & COIL SPRING

REAR LOWER LINK & COIL SPRING

PFP:551B0

Removal and Installation

NES000JF

REMOVAL

1.

Remove tire with a power tool.

2.

Set a jack under rear lower link to relieve the coil spring tension.

3.

Loosen mounting bolt and nut of rear lower link inside of suspension member, and then remove mounting
bolt and nut inside of axle with a power tool.

4.

Slowly lower jack, then remove upper seat, coil spring and rubber sheet from rear lower link.

5.

Remove mounting bolt and nut inside of suspension member to remove rear lower link with a power tool.

INSPECTION AFTER REMOVAL

Check rear lower link, bushing and coil spring for deformation, cracks, and damage. Replace rear lower link
and coil spring if there are.

INSTALLATION

●

Installation is the reverse order of removal. For tightening torque. Refer to

RSU-7, "Components"

 .

CAUTION:

Do not reuse non-reusable parts.

●

Make sure that upper seat is attached as shown in the figure.

CAUTION:

Make sure that the projecting parts (3) on upper seat inside
is securely fitted on the bracket tabs(3).

●

Match up rubber seat indentions and rear lower link grooves and
attach.

CAUTION:

Make sure spring is not up side down. The top and bottom
are indicated by paint color.

●

Perform the final tightening of rear suspension member and axle
installation position (rubber bushing) under unladen condition
with tires on level ground. Check wheel alignment. Refer to

RSU-5, "Wheel Alignment Inspection"

 .

●

Adjust neutral position of steering angle sensor after checking
the wheel alignment. Refer to

BRC-6, "Adjustment of Steering

Angle Sensor Neutral Position"

 .

SEIA0333E
