PREPARATION

RFD-3

C

E

F

G

H

I

J

K

L

M

A

B

RFD

PREPARATION

PFP:00002

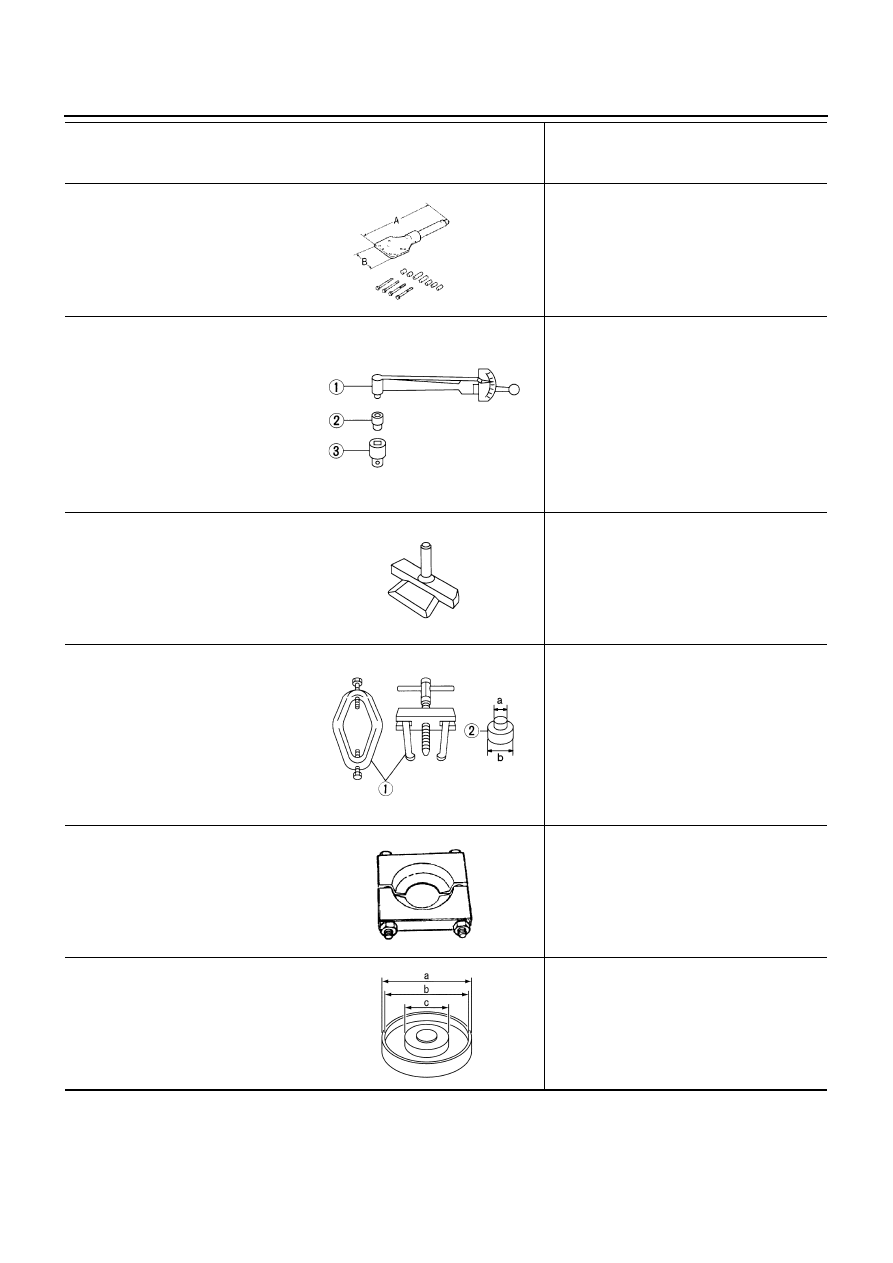

Special Service Tools

NDS000EZ

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV381054S0
(J-34286)
Puller

Removing front oil seal

ST30720000
(J-25405)
Drift
a: 77 mm (3.03 in) dia.
b: 55.5 mm (2.185 in) dia.

Installing front oil seal

Installing pinion rear bearing outer race

KV40104100
(

)

Attachment

Removing side flange (For VQ35DE models)

KV40101000
(

)

Attachment

Removing side flange (For VK45DE models)

ST36230000
(J-25840-A)
Sliding hammer

Removing side flange

KV38100200
(J-26233)
Drift
a: 65 mm (2.56 in) dia.
b: 49 mm (1.93 in) dia.

Installing side oil seal

KV38107900
(J-39352)
Protector

Installing side flange

ZZA0601D

ZZA0811D

ZZA0804D

NT159

ZZA0803D

ZZA1143D

S-NT129

RFD-4

PREPARATION

KV38100800
(J-25604-01)
Attachment
a: 541 mm (21.30 in)
b: 200 mm (7.87 in)

Fixing unit assembly

ST3127S000
(J-25765-A)
Preload gauge
1: GG91030000

(J-25765)
Torque wrench

2: HT62940000

(

)

Socket adapter (1/2

)

3: HT62900000

(

)

Socket adapter (3/8

)

Measuring pinion bearing preload and total
preload

KV10111100
(J-37228)
Seal cutter

Removing rear cover

ST3306S001
(J-22888-D)
Differential side bearing puller set
1: ST33051001

(J-22888-20)
Puller

2: ST33061000

(J-8107-2)
Base
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

Removing and installing side bearing inner
race

ST30031000
(J-22912-01)
Replacer

Removing pinion rear bearing inner race

KV40105230
(

)

Drift
a: 92 mm (3.62 in) dia.
b: 86 mm (3.39 in) dia.
c: 45 mm (1.77 in) dia.

Installing pinion rear bearing outer race

Tool number
(Kent-Moore No.)
Tool name

Description

SDIA0267E

NT124

S-NT046

NT072

ZZA0700D

PDIA0591E

PREPARATION

RFD-5

C

E

F

G

H

I

J

K

L

M

A

B

RFD

ST30613000
(J-25742-3)
Drift
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

Installing pinion front bearing outer race

ST30611000
(J-25742-1)
Drift bar

Installing pinion front bearing outer race (Use
with ST30613000)

ST30901000
(J-26010-01)
Drift
a: 79 mm (3.11 in) dia.
b: 45 mm (1.77 in) dia.
c: 35.2 mm (1.386 in) dia.

Installing pinion rear bearing inner race

KV38100300
(J-25523)
Drift
a: 54 mm (2.13 in) dia.
b: 46 mm (1.81 in) dia.
c: 32 mm (1.26 in) dia.

Installing side bearing inner race

(J-8129)
Spring gauge

Measuring turning torque

(J-34309)
Differential shim selector tool

Adjusting bearing preload and pinion gear
height

(J-25269-4)
Side bearing disc (2 Req'd)

Selecting pinion height adjusting washer

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA1000D

S-NT090

ZZA0978D

ZZA1046D

NT127

NT134

NT136

RFD-6

PREPARATION

Commercial Service Tools

NDS000F0

Tool name

Description

Flange wrench

Removing and installing drive pinion lock nut

Spacer
a: 60 mm (2.36 in) dia.
b: 36 mm (1.42 in) dia.
c: 30 mm (1.18 in)

Installing pinion front bearing inner race

Power tool

Loosening bolts and nuts

NT035

ZZA1133D

PBIC0190E
