Infiniti M35/M45 Y50. Manual - part 101





REPAIR FOR COMPONENT PARTS

AT-327

D

E

F

G

H

I

J

K

L

M

A

B

AT

Front Carrier, Input Clutch, Rear Internal Gear

NCS001R6

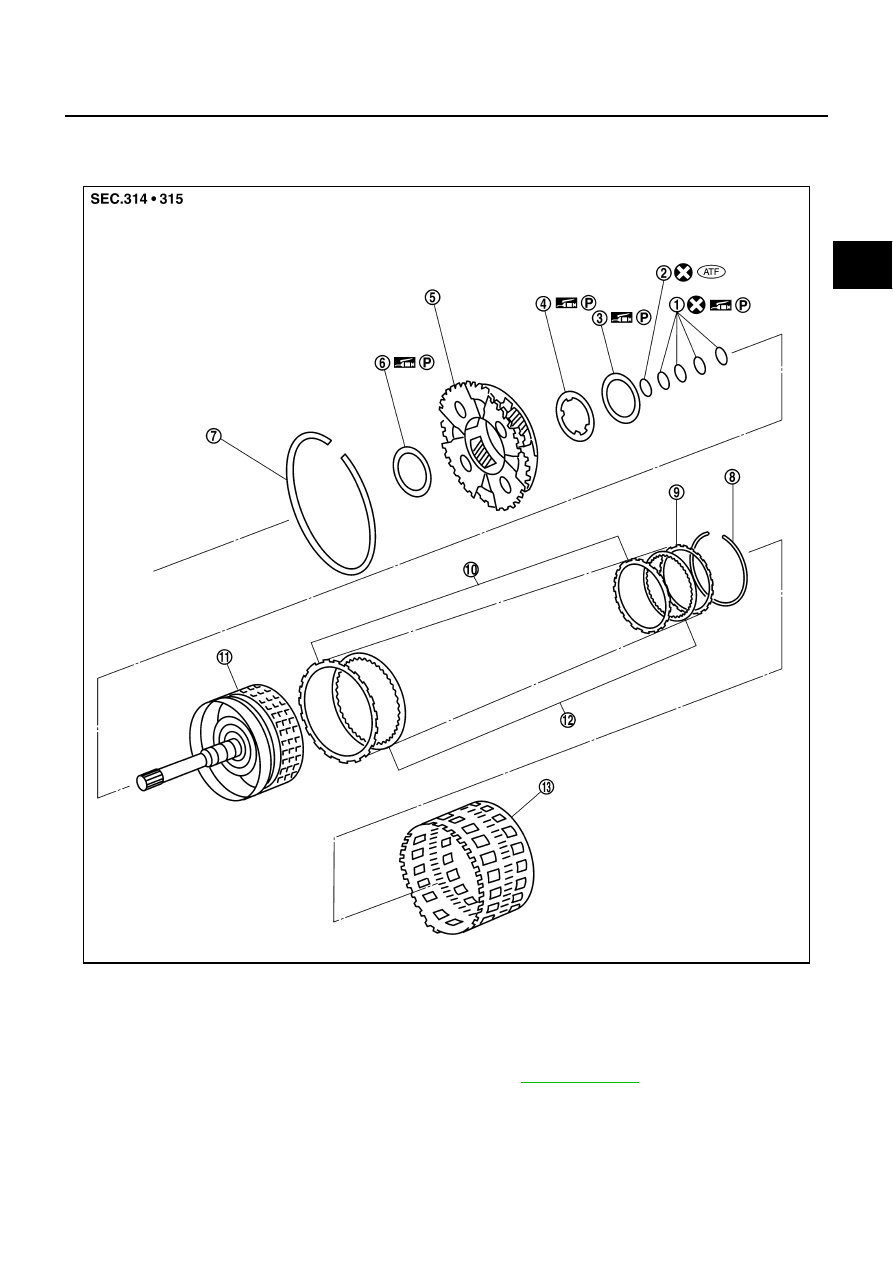

COMPONENTS

VQ35DE models

SCIA6734E

1.

Seal ring

2.

O-ring

3.

Needle bearing

4.

Bearing race

5.

Front carrier assembly

6.

Needle bearing

7.

Snap ring

8.

Snap ring

9.

Retaining plate

10.

Driven plate

11.

Input clutch drum

12. Drive plate

13.

Rear internal gear

Refer to GI section to make sure icons (symbol marks) in the figure. Refer to

GI-11, "Components"

 .

AT-328

REPAIR FOR COMPONENT PARTS

VK45DE models

SCIA7070E

1.

Seal ring

2.

O-ring

3.

Needle bearing

4.

Bearing race

5.

Front carrier assembly

6.

Needle bearing

7.

Snap ring

8.

Snap ring

9.

Retaining plate

10. Driven plate

11.

Input clutch drum

12. Drive plate

13. Rear internal gear

Refer to GI section to make sure icons (symbol marks) in the figure. Refer to

GI-11, "Components"

 .

REPAIR FOR COMPONENT PARTS

AT-329

D

E

F

G

H

I

J

K

L

M

A

B

AT

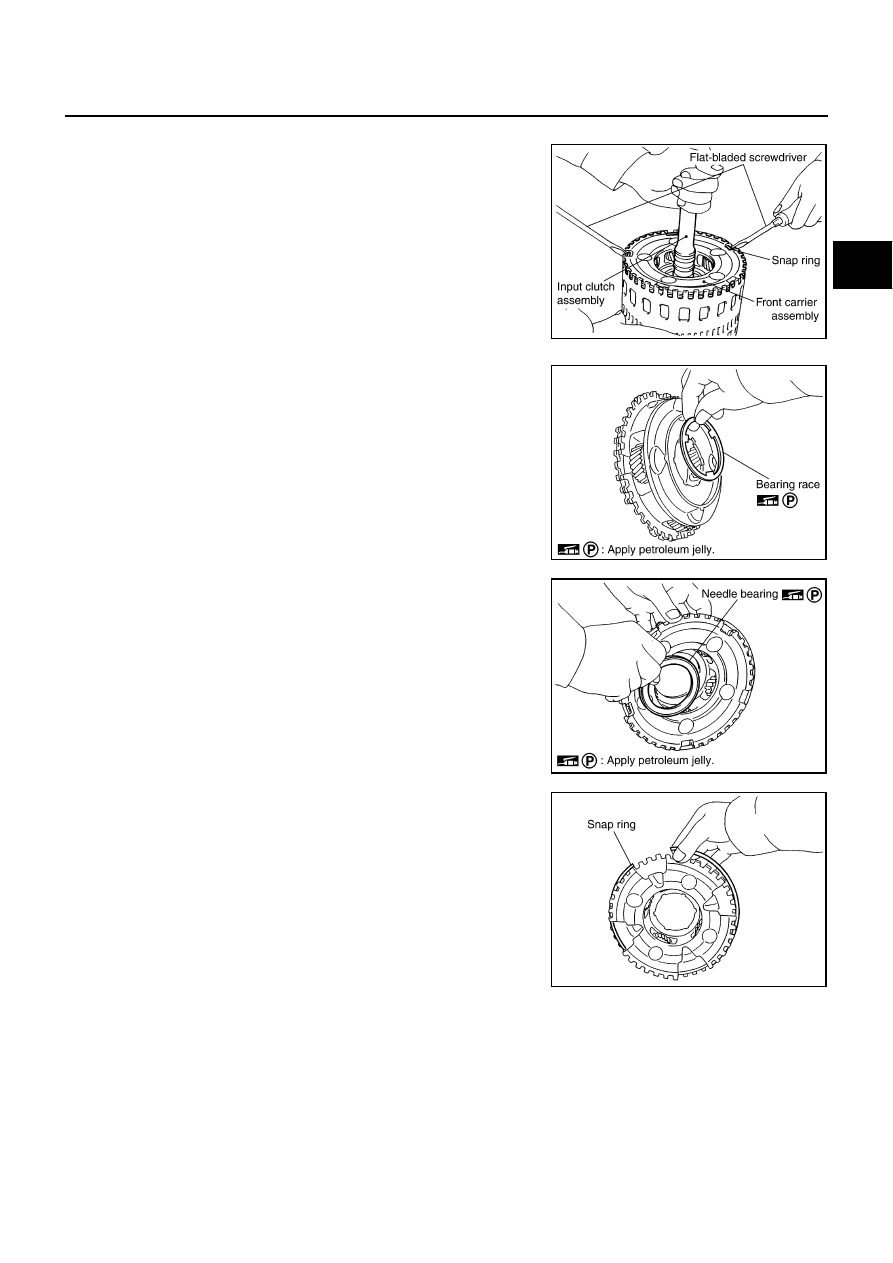

DISASSEMBLY

1.

Compress snap ring using 2 flat-bladed screwdrivers.

2.

Remove front carrier assembly and input clutch assembly from
rear internal gear.

3.

Remove front carrier assembly from input clutch assembly.

a.

Remove bearing race from front carrier assembly.

b.

Remove needle bearing from front carrier assembly.

c.

Remove snap ring from front carrier assembly.

CAUTION:

Do not expand snap ring excessively.

SCIA5339E

SCIA2847E

SCIA5233E

SCIA5476E

AT-330

REPAIR FOR COMPONENT PARTS

4.

Disassemble input clutch assembly.

a.

Remove O-ring and seal rings from input clutch assembly.

b.

Remove needle bearing from input clutch assembly.

c.

Using a flat-bladed screwdriver, remove snap ring from input
clutch drum.

d.

Remove drive plates, driven plates and retaining plate from input
clutch drum.

INSPECTION
Front Carrier Snap Ring

Check for deformation, fatigue or damage.

CAUTION:

If necessary, replace the snap ring.

Input Clutch Snap Ring

Check for deformation, fatigue or damage.

CAUTION:

If necessary, replace the input clutch assembly.

Input Clutch Drum

Check for deformation, fatigue or damage or burns.

CAUTION:

If necessary, replace the input clutch assembly.

Input Clutch Drive Plates

Check facing for burns, cracks or damage.

CAUTION:

If necessary, replace the input clutch assembly.

Input Clutch Retaining Plate and Driven Plates

Check facing for burns, cracks or damage.

SCIA5235E

SCIA2853E

SCIA2864E
