DISASSEMBLY

AT-311

D

E

F

G

H

I

J

K

L

M

A

B

AT

iii.

Remove rear extension assembly from transmission case. (With
needle bearing.)

iv.

Remove bearing race from output shaft.

v.

Remove output shaft from transmission case by rotating left/
right.

vi. Remove parking gear from output shaft.

vii. Remove seal rings from output shaft.

SCIA5029E

SCIA5245E

SCIA5030E

SCIA5247E

SCIA5209E

AT-312

DISASSEMBLY

b.

VK45DE models for 2WD

i.

Remove tightening bolts (1) for output shaft & companion flange
complement and transmission case.

: Bolt (10)

●

Self-sealing bolts (2)

ii.

Tap output shaft & companion flange complement with a soft
hammer.

iii.

Remove output shaft & companion flange complement from
transmission case.

iv.

Remove intermediate shaft from transmission case by rotating
left/right.

v.

Remove seal rings from intermediate shaft.

SCIA6943E

SCIA5711E

SCIA5712E

SCIA5713E

SCIA5714E

DISASSEMBLY

AT-313

D

E

F

G

H

I

J

K

L

M

A

B

AT

c.

AWD models

i.

Remove tightening bolts (1) for adapter case assembly and
transmission case. (With bracket (2).)

: Bolt (10)

●

Self-sealing bolts (3)

ii.

Tap adapter case assembly with a soft hammer.

iii.

Remove adapter case assembly from transmission case. (With
needle bearing)

iv.

Remove gasket from transmission case.

SCIA6910E

SCIA5201E

SCIA5186E

SCIA5231E

AT-314

DISASSEMBLY

v.

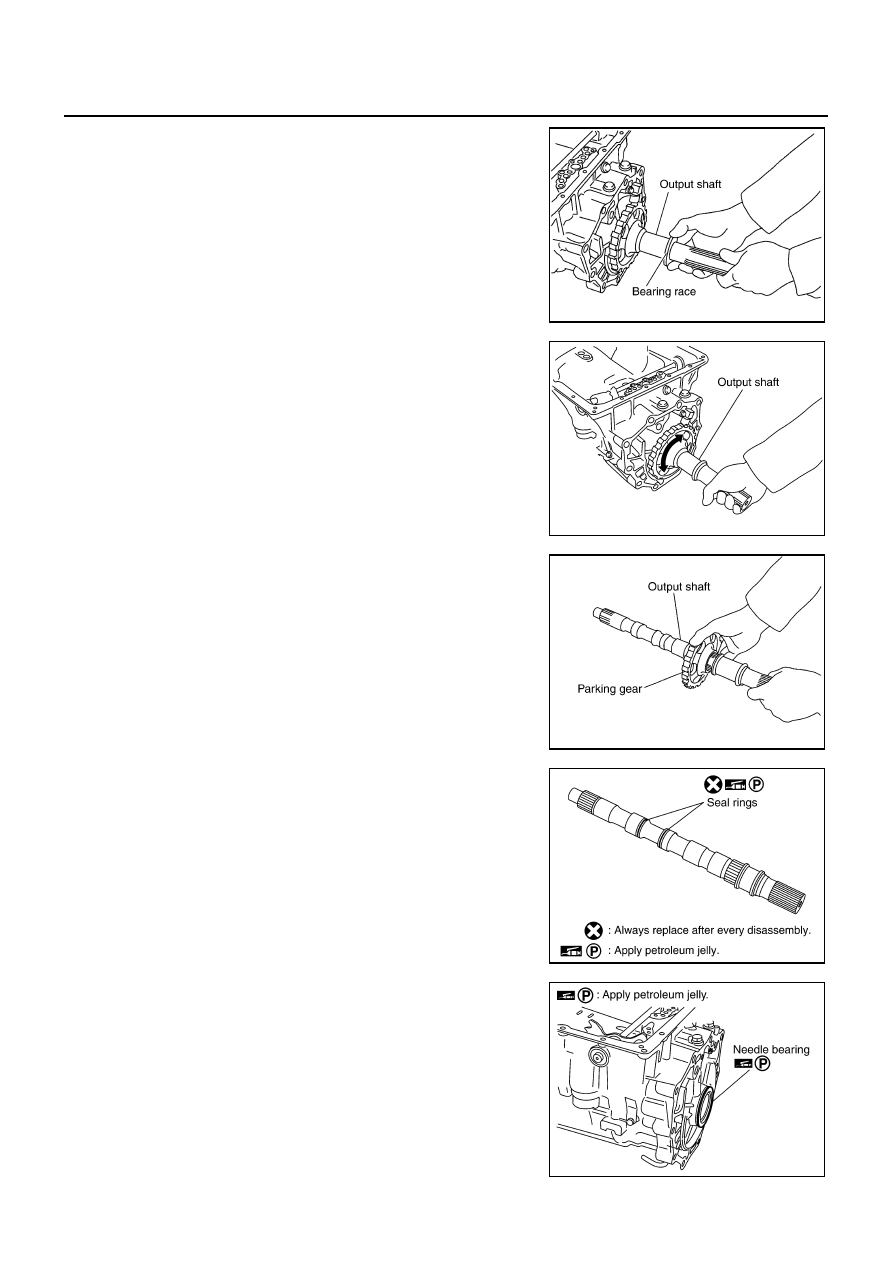

Remove bearing race from output shaft.

vi. Remove output shaft from transmission case by rotating left/

right.

vii. Remove parking gear from output shaft.

viii. Remove seal rings from output shaft.

45. Remove needle bearing from transmission case.

SCIA5245E

SCIA5030E

SCIA5247E

SCIA5209E

SCIA5031E
