DISASSEMBLY

AT-307

D

E

F

G

H

I

J

K

L

M

A

B

AT

29. Remove oil pan, oil pan gasket and clips (VQ35DE models) or oil pan, oil pan gasket, brackets and clips

(VK45DE models) according to the following procedures.

a.

VQ35DE models

i.

Remove clips (1).

ii.

Remove oil pan (2) and oil pan gasket.

: Front
: Bolt (22)

b.

VK45DE models

i.

Remove clips (1) and brackets (2).

ii.

Remove oil pan (3) and oil pan gasket.

: Front
: Bolt (22)

30. Check foreign materials in oil pan to help determine causes of

malfunction. If the ATF is very dark, smells burned, or contains
foreign particles, the frictional material (clutches, band) may
need replacement. A tacky film that will not wipe clean indicates
varnish build up. Varnish can cause valves, servo, and clutches
to stick and can inhibit pump pressure.

●

If frictional material is detected, perform A/T fluid cooler
cleaning. Refer to

AT-14, "A/T Fluid Cooler Cleaning"

 .

31. Remove magnets from oil pan.

SCIA8039E

SCIA8035E

SCIA5199E

SCIA5200E

AT-308

DISASSEMBLY

32. Disconnect A/T fluid temperature sensor 2 connector.

CAUTION:

Be careful not to damage connector.

33. Straighten terminal clips to free terminal cord assembly and A/T

fluid temperature sensor 2 harness.

34. Disconnect revolution sensor connector.

CAUTION:

Be careful not to damage connector.

35. Straighten terminal clip to free revolution sensor harness.

36. Remove bolts A, B and C from control valve with TCM.

SCIA5023E

SCIA5446E

SCIA7524E

SCIA7526E

Bolt symbol

Length mm (in)

Number of bolts

A

42 (1.65)

5

B

55 (2.17)

6

C

40 (1.57)

1

SCIA5025E

DISASSEMBLY

AT-309

D

E

F

G

H

I

J

K

L

M

A

B

AT

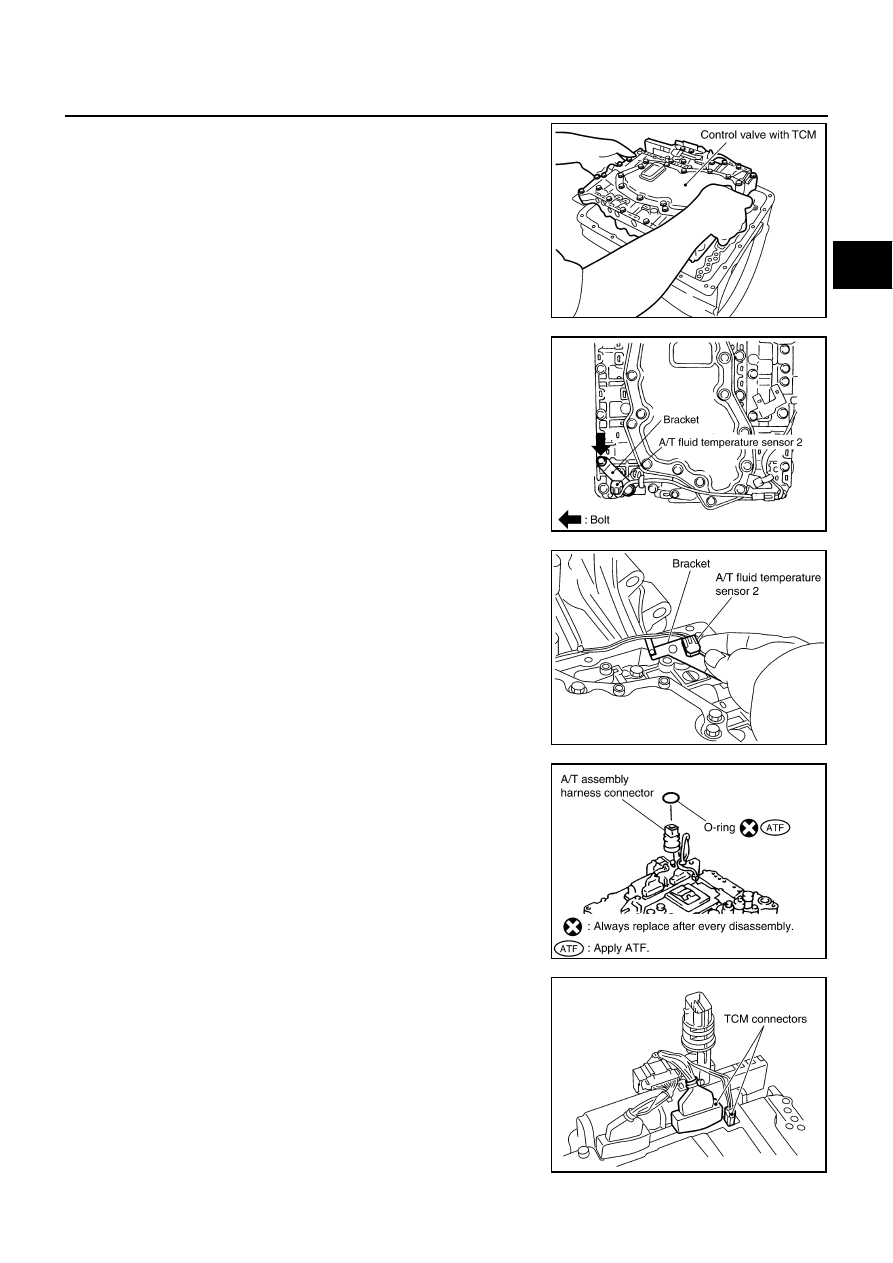

37. Remove control valve with TCM from transmission case.

CAUTION:

When removing, be careful with the manual valve notch and
manual plate height. Remove it vertically.

38. Remove A/T fluid temperature sensor 2 with bracket from con-

trol valve with TCM.

39. Remove bracket from A/T fluid temperature sensor 2.

40. Remove O-ring from A/T assembly harness connector.

41. Disconnect TCM connectors.

CAUTION:

Be careful not to damage connectors.

SCIA5260E

SCIA5301E

SCIA5264E

SCIA5155E

SCIA5447E

AT-310

DISASSEMBLY

42. Remove A/T assembly harness connector from control valve

with TCM using a flat-bladed screwdriver.

43. Disconnect TCM connector and park/neutral position switch

connector.

CAUTION:

Be careful not to damage connectors.

44. Remove one of the following parts.

●

Rear extension assembly (VQ35DE models for 2WD)

●

Output shaft & companion flange complement (VK45DE models for 2WD)

●

Adapter case assembly (AWD models)

a.

VQ35DE models for 2WD

i.

Remove tightening bolts for rear extension assembly and trans-
mission case.

ii.

Tap rear extension assembly with a soft hammer.

SCIA5448E

SCIA5449E

SCIA6941E

SCIA5028E
