REMOVAL

CAUTION:

Make sure that parking brake is applied before removal/installation.
1.

Move selector lever to “N” position.

2.

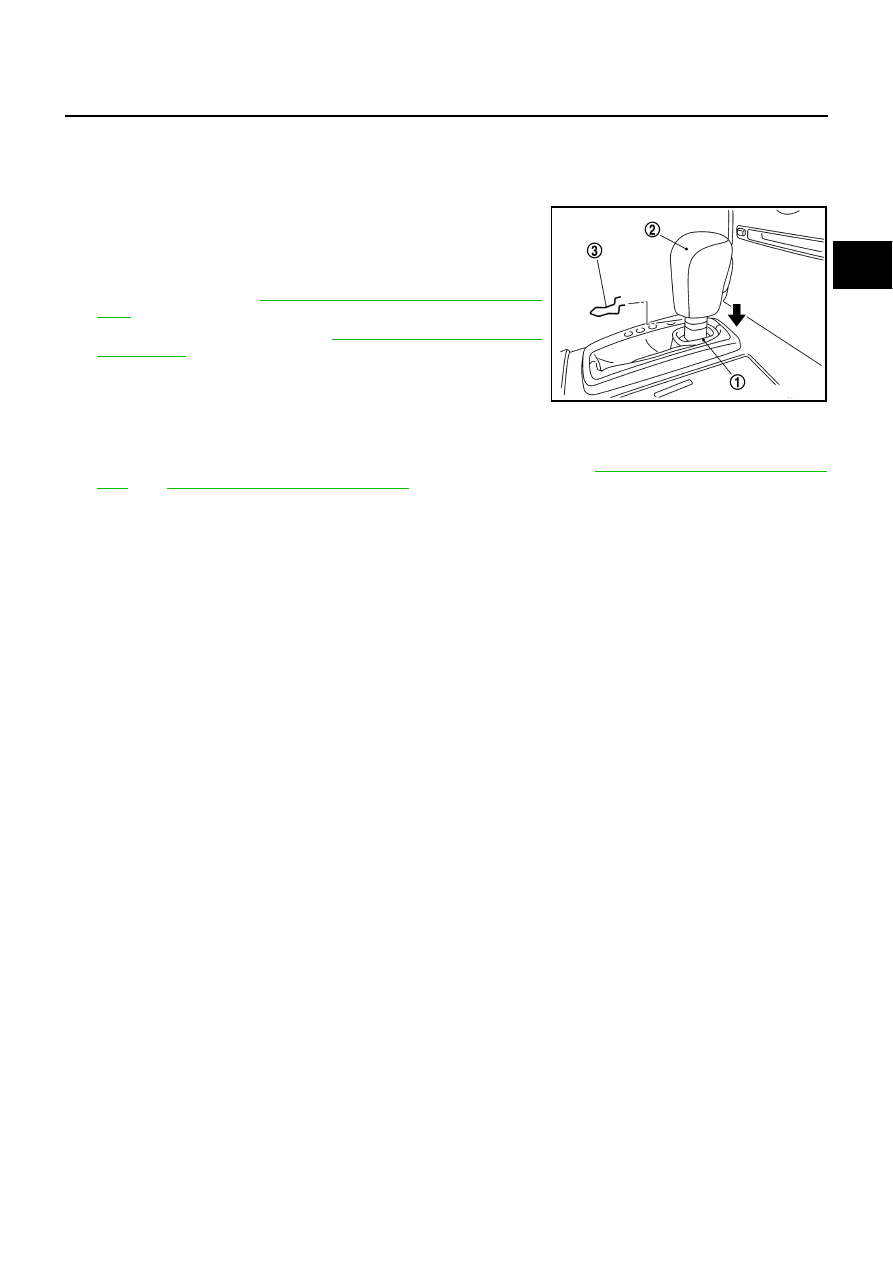

Remove knob cover (1) below selector lever downward.

3.

Pull lock pin (3) out of selector lever knob (2).

4.

Remove selector lever knob (2).

5.

Remove cup holder, switch finisher, cluster lid C and A/T con-
sole finisher. Refer to

IP-10, "INSTRUMENT PANEL ASSEM-

BLY"

6.

Remove center console. Refer to

IP-10, "INSTRUMENT PANEL

ASSEMBLY"

 .

7.

Disconnect A/T device harness connector.

8.

Remove control device assembly.

INSTALLATION

Note the following, and install in the reverse order of removal.

●

After installation is completed, adjust and check A/T position. Refer to

AT-227, "Adjustment of A/T Posi-

tion"

  and

AT-228, "Checking of A/T Position"

 .

SCIA6754E

AT-224

SHIFT CONTROL SYSTEM

CONTROL DEVICE COMPONENTS (AWD MODELS)

1.

Selector lever knob

2.

Lock pin

3.

Control device assembly

4.

Snap pin

5.

Plain washer

6.

Color

7.

Plain washer

8.

Control rod

9.

Bracket

10.

Insulator

11.

Dust cover plate

12. Dust cover

Refer to GI section to make sure icons (symbol marks) in the figure. Refer to

GI-11, "Components"

 .

SCIA6756E

SHIFT CONTROL SYSTEM

AT-225

D

E

F

G

H

I

J

K

L

M

A

B

AT

REMOVAL

CAUTION:

Make sure that parking brake is applied before removal/installation.
1.

Disconnect lower lever of control device and control rod.

2.

Move selector lever to “N” position.

3.

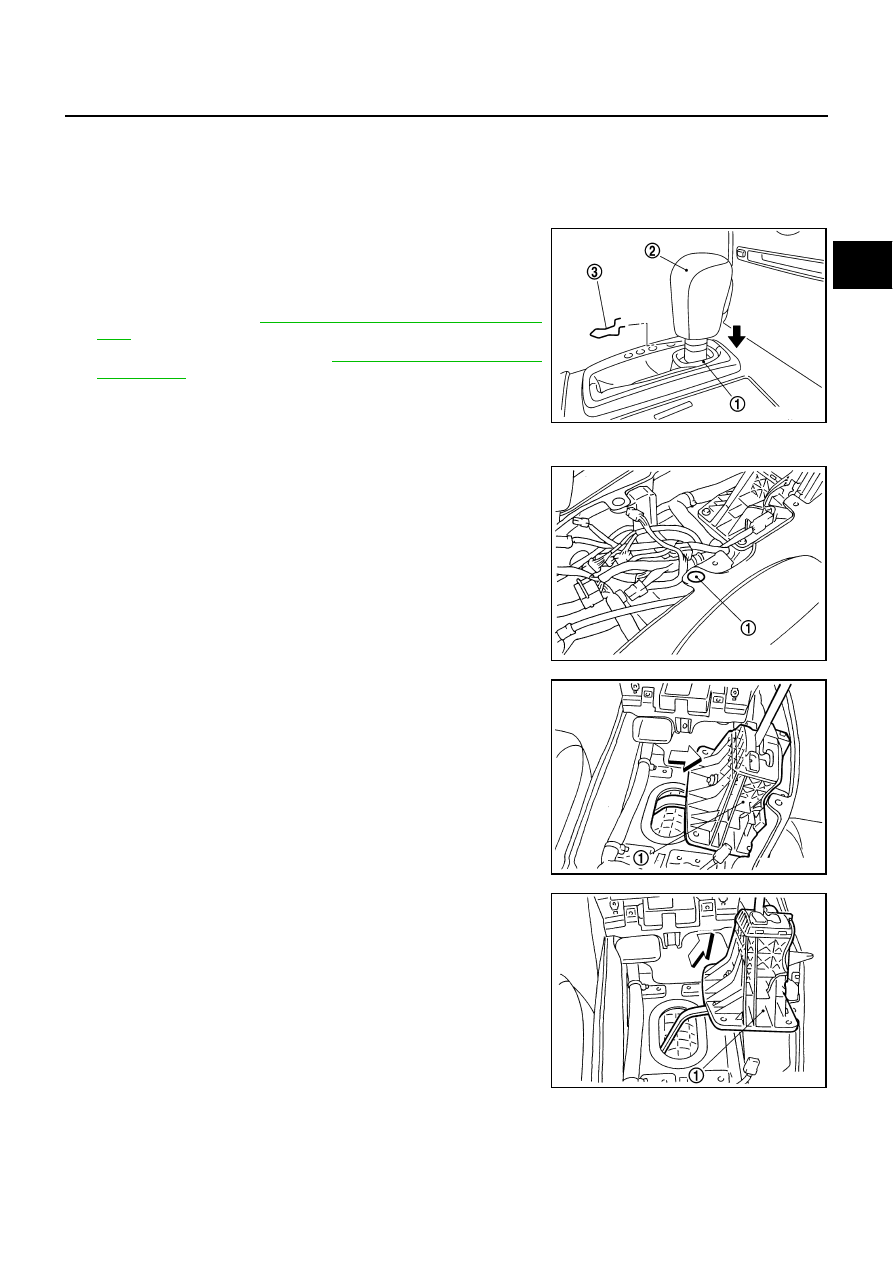

Remove knob cover (1) below selector lever downward.

4.

Pull lock pin (3) out of selector lever knob (2).

5.

Remove selector lever knob (2).

6.

Remove cup holder, switch finisher, cluster lid C and A/T con-
sole finisher. Refer to

IP-10, "INSTRUMENT PANEL ASSEM-

BLY"

 .

7.

Remove center console. Refer to

IP-10, "INSTRUMENT PANEL

ASSEMBLY"

 .

8.

Disconnect A/T device harness connector.

9.

Move selector lever to “P” position.

10. Move driver side seat to the end.

11. Remove one of floor carpet attachment clips (1).

12. Remove control device assembly mounting dolts.

13. Lift control device assembly (1). Then slide to the right till touch-

ing floor carpet.

14. Pull control device assembly out in the right-slanting direction

while pressing to the right.

SCIA6754E

SCIA6415J

SCIA6416J

SCIA6417J

AT-226

SHIFT CONTROL SYSTEM

INSTALLATION

Note the following, and install in the reverse order of removal.

NOTE:
Bend control device assembly (1) to vehicle, then insert lower lever
(2) to the rear of vehicle.

●

After installation is completed, adjust and check A/T position.
Refer to

AT-227, "Adjustment of A/T Position"

  and

AT-228,

"Checking of A/T Position"

 .

Control Rod Removal and Installation

NCS001QM

CONTROL ROD COMPONENTS (2WD MODELS)

Refer to the figure below for control rod removal and installation procedure.

SCIA6418J

1.

Control device assembly

2.

A/T assembly

3.

Manual lever

4.

Control rod

5.

Lower lever

Refer to GI section to make sure icons (symbol marks) in the figure. Refer to

GI-11, "Components"

 .

SCIA6504J
