RFD

REAR FINAL DRIVE

PREPARATION ........................................................... 2

Special Service Tools  ............................................... 2
Commercial Service Tools ........................................ 4

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING ................................................ 5

NVH Troubleshooting Chart  ..................................... 5

FRONT OIL SEAL  ...................................................... 6

Removal and Installation  .......................................... 6

REMOVAL ............................................................. 6
INSTALLATION ..................................................... 6

SIDE OIL SEAL  .......................................................... 8

Removal and Installation  .......................................... 8

REMOVAL ............................................................. 8
INSTALLATION ..................................................... 8

REAR FINAL DRIVE ASSEMBLY  ............................ 10

Removal and Installation  ........................................ 10

REMOVAL ........................................................... 10
INSTALLATION ................................................... 10

Components ............................................................11

R200 2–PINION  ...................................................11

Pre-Inspection ........................................................ 12

TOTAL PRELOAD ............................................... 12
RING GEAR TO DRIVE PINION BACKLASH  .... 12
RING GEAR RUNOUT ........................................ 12
TOOTH CONTACT .............................................. 12

Disassembly and Assembly  ................................... 13

REMOVAL OF DIFFERENTIAL CASE ASSEM-

BLY ...................................................................... 13
REMOVAL OF DRIVE PINION ASSEMBLY ........ 14
DISASSEMBLY OF DIFFERENTIAL CASE
ASSEMBLY ......................................................... 15
INSPECTION ...................................................... 16
ADJUSTMENT OF DIFFERENTIAL CASE  ......... 17
SIDE BEARING PRELOAD ................................. 17
PINION GEAR HEIGHT  ...................................... 19
TOOTH CONTACT .............................................. 22
ASSEMBLY OF DIFFERENTIAL CASE ASSEM-
BLY ...................................................................... 23
INSTALLATION OF DRIVE PINION ASSEMBLY ... 24
INSTALLATION OF DIFFERENTIAL CASE
ASSEMBLY ......................................................... 25

SERVICE DATA AND SPECIFICATIONS (SDS)  ...... 28

General Specifications ............................................ 28
Ring Gear Runout ................................................... 28
Side Gear Adjustment  ............................................ 28

AVAILABLE SIDE GEAR THRUST WASHERS ... 28

Drive Pinion Height Adjustment .............................. 29

AVAILABLE PINION HEIGHT ADJUSTING
WASHERS .......................................................... 29

Drive Pinion Preload Adjustment ............................ 29
Side Bearing Preload Adjustment ........................... 29

SIDE BEARING ADJUSTING WASHERS  .......... 29

Total Preload Adjustment ........................................ 29

RFD-2

PREPARATION

PREPARATION

PFP:00002

Special Service Tools

EDS000YG

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool name
 Tool number (Kent-Moore No.)

Description

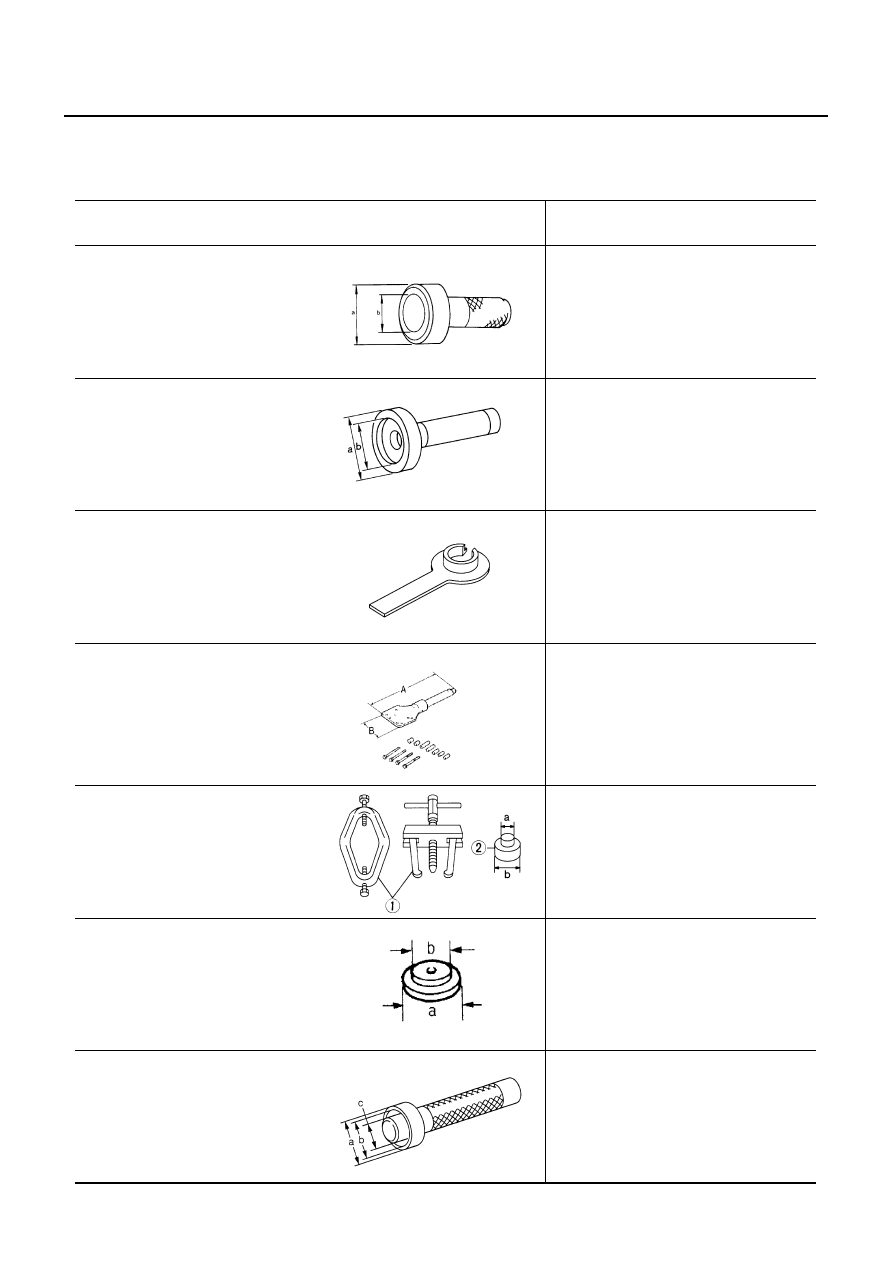

Drift

ST30720000 (J25405)
a: 77 mm (3.03 in) dia.
b: 55 mm (2.17 in) dia.

Installing front oil seal

Drift

KV38100200 (J26233)
a: 65 mm (2.56 in) dia.
b: 49 mm (1.93 in) dia.

Installing final drive side oil seal

Protector

KV38107900 (J39352)

Installing final drive side flange

Attachment

KV38100800 (J25604-01)
a: 541 mm (21.30 in)
b: 200 mm (7.87 in)

 Fixing unit assembly

Differential side bearing puller set
 ST3306S001 ( – )
 1.ST3305S001 ( – )
 2.ST33061000 (J8107–2)
 a: 28.5 mm (1.122 in) dia.
 b: 38 mm (1.50 in) dia.

Removing and installing side bearing

Drift

ST30613000 (J25742-3)
a: 72 mm (2.83 in) dia.

  b: 48 mm (1.89 in) dia.

Installing pinion front and bearing outer
race

Drift

KV38100300 (J25523)
a: 54 mm (2.13 in) dia.
b: 46 mm (1.81 in) dia.
c: 32 mm (1.26 in) dia.

Installing side bearing

ZZA0811D

ZZA1143D

S-NT129

SDIA0267E

NT072

ZZA0810D

ZZA1046D

PREPARATION

RFD-3

C

E

F

G

H

I

J

K

L

M

A

B

RFD

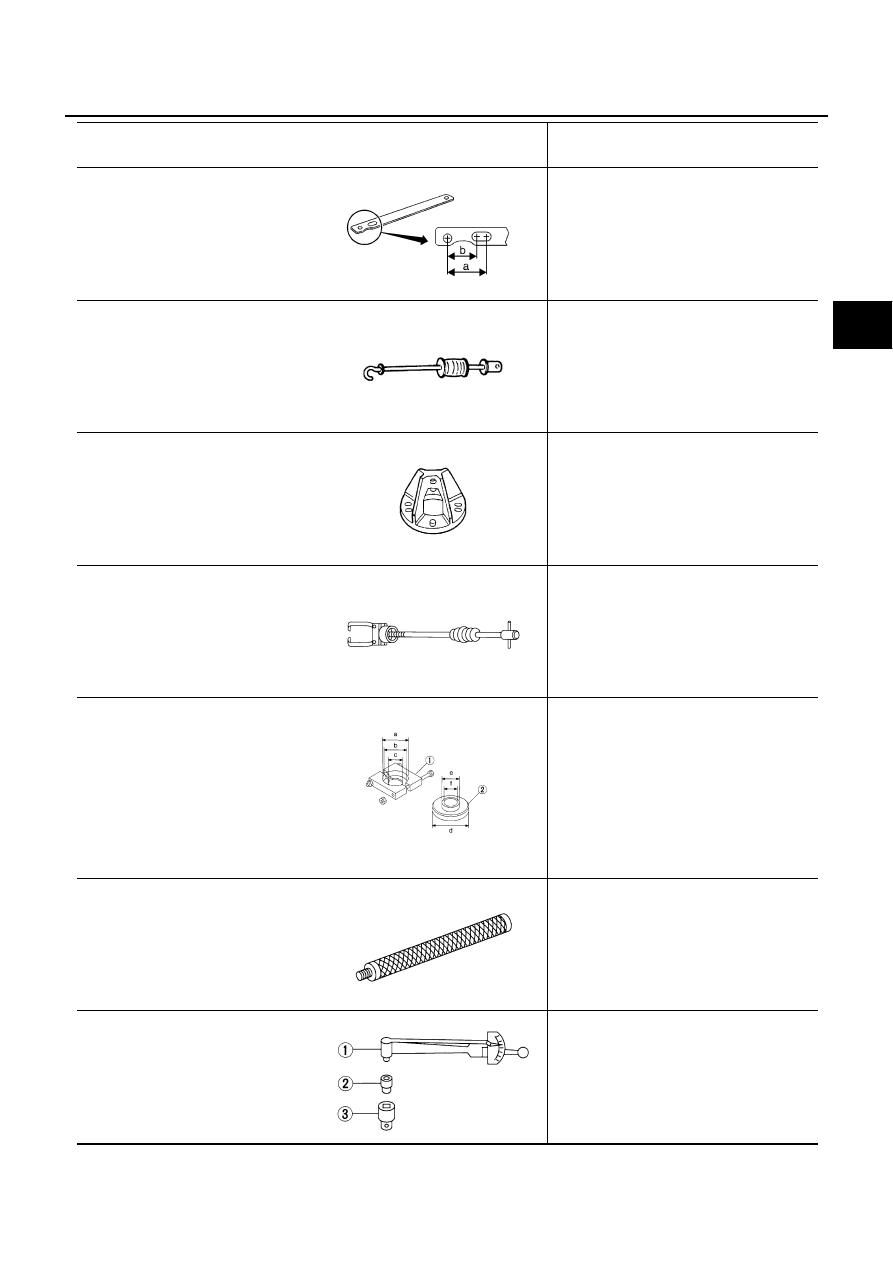

Drive pinion flange wrench

KV40104000 (   –   )
a : 85 mm (3.35 in) dia.
b : 65 mm (2.56 in) dia.

Removing and installing drive pinion lock
nut

Sliding hammer
 ST36230000 (J25840-A)

Removing side flange

Axle Stand
 KV40104100 (   –   )

Removing side flange

Sliding hammer
 HT72400000 (   –   )

Removing differential case assembly

Drive pinion rear inner race puller set
 ST3090S000 ( – )
 1. ST30031000 (J22912-01) Puller
 2. ST30901000 ( – ) Base
 Equivalent tool (J26010-01)

 a : 90 mm (3.54 in) dia.
 b : 80 mm (3.15 in) dia.
 c : 50 mm (1.97 in) dia.
 d : 79 mm (3.11 in) dia.
 e : 45 mm (1.77 in) dia.
 f : 35 mm (1.38 in) dia.

Removing and installing drive pinion rear
bearing inner race

Drift

ST30611000 (J25742–1)

Installing pinion rear bearing outer race
(Use with ST30613000)

Preload gauge
ST3127S000 (see J25765-A)
 1. GG91030000
               Torque wrench (J25765)
 2. HT62940000 ( – )
               Socket adapter (1/2

″

)

 3. HT62900000 ( – )
               Socket adapter (3/8

″

)

Measuring pinion bearing preload and total
preload

Tool name
 Tool number (Kent-Moore No.)

Description

NT659

ZZA0803D

ZZA0804D

S-NT125

S-NT640

S-NT090

NT124

RFD-4

PREPARATION

Commercial Service Tools

EDS000YH

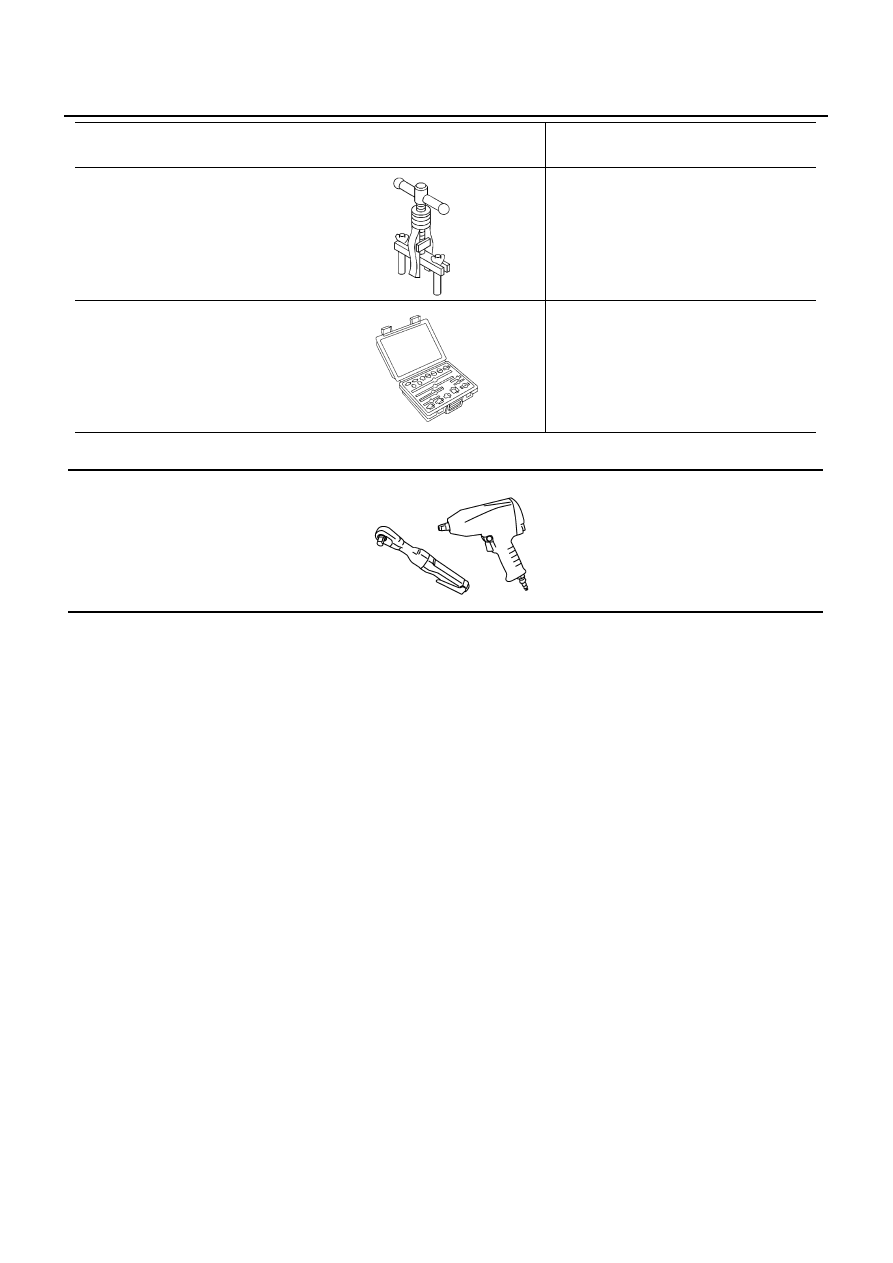

Side bearing outer race puller
 ST33290001 (J34286)

Removing oil seal

Differential shim selection (J34309)

Adjusting bearing preload gear height

Tool name
 Tool number (Kent-Moore No.)

Description

NT713

NT134

Power tool

PBIC0190E
