STEERING WHEEL

PS-9

C

D

E

F

H

I

J

K

L

M

A

B

PS

Removal and Installation

EGS00070

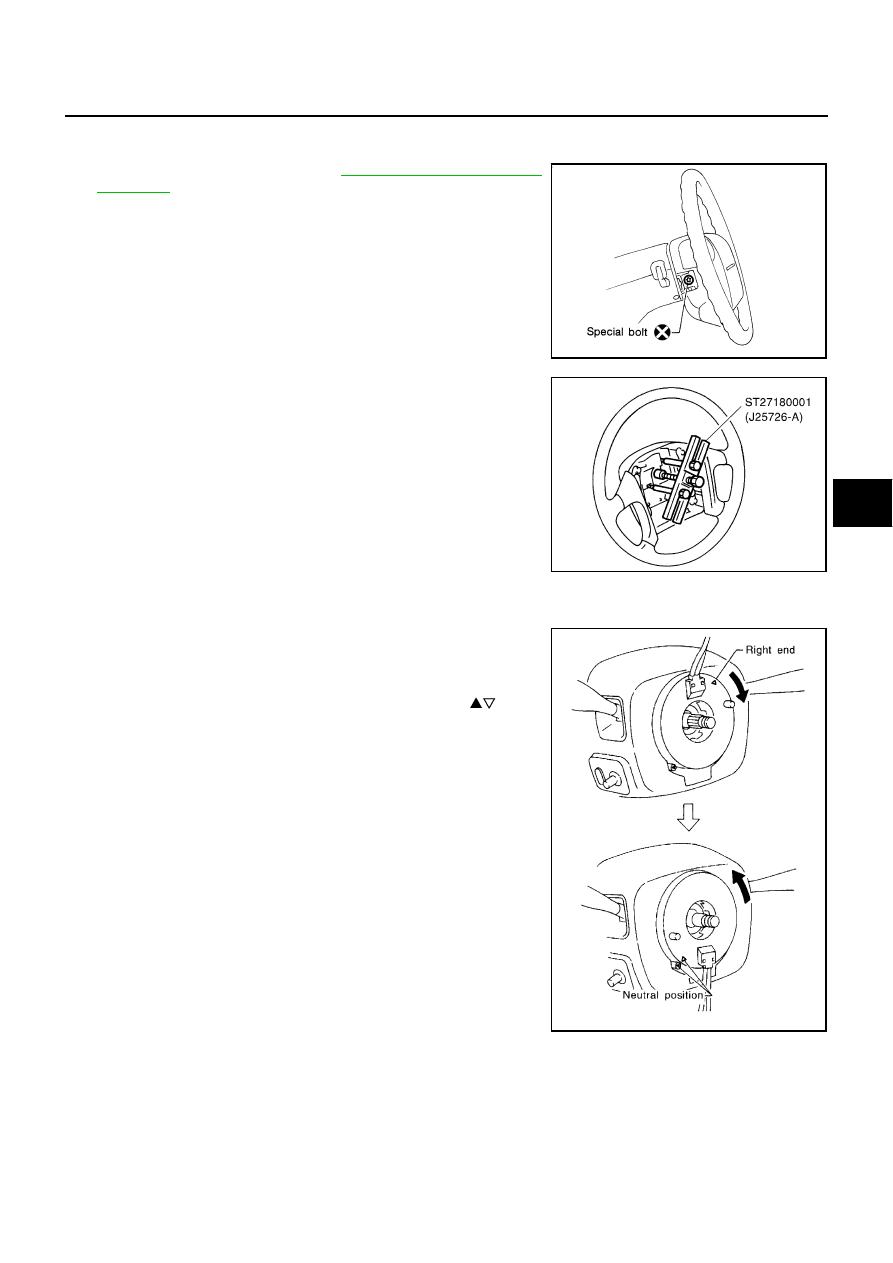

REMOVAL

1.

Remove air bag module. Refer to

SRS-39, "DRIVER AIR BAG

MODULE"

 .

2.

Remove horn connector.

3.

Remove steering wheel mounting nut paint mating marks on
the top of column shaft steering wheel.

4.

Remove steering wheel with tool.

INSTALLATION

Paying attention to the following items, install in reverse order of removal.

●

Align spiral cable correctly when installing steering wheel.

a.Set the front wheels in the straight-ahead position.
b.Make sure that spiral cable is in neutral position.

The neutral position is detected by turning left about 2.5 or 3.5
revolutions from right end position. Align the two marks(

).


(The spiral cable can be turned up to about 2.5 or 3.5 turns from
neutral position to both right and left. The number of turns depends
on spiral cable type. Always confirm the number indicated on the
caution label attached to spiral cable before starting work.)

●

Always work from side of air bag module.

SBF812E

SST818C

SRS230

PS-10

STEERING WHEEL

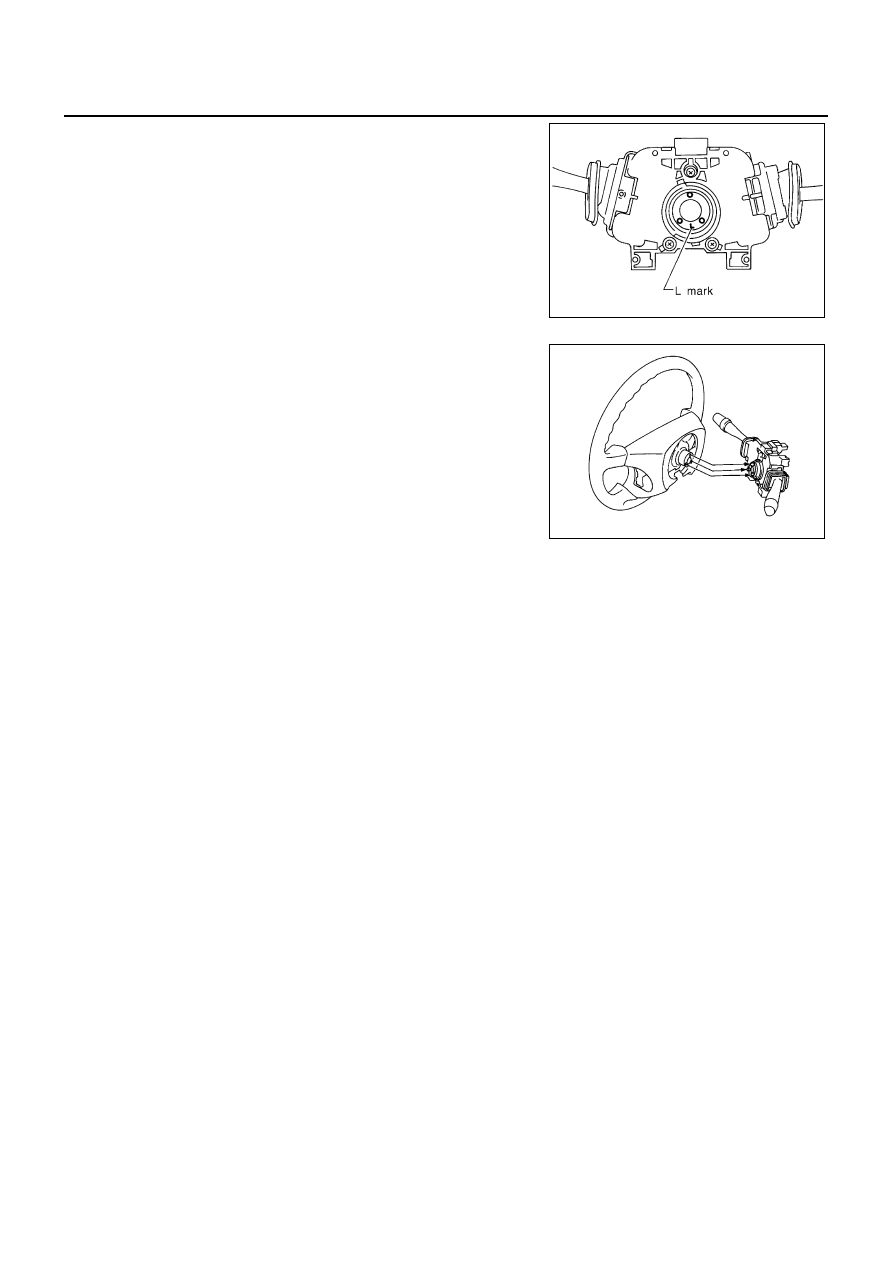

Place combination switch assembly with the L-mark side facing
down.

Align the protruding portions of combination switch assembly with
their corresponding holes in steering wheel, then install steering
wheel. Refer to figure at right.

SST687C

SST688C

STEERING COLUMN

PS-11

C

D

E

F

H

I

J

K

L

M

A

B

PS

STEERING COLUMN

PFP:48810

Removal and Installation

EGS00071

CAUTION:

Care must be taken not to give axial impact to steering column assembly during removal and installa-
tion.

REMOVAL OF LOWER SHAFT AND HALL COVER

1.

Raise vehicle with front wheels in the straight-ahead position.

2.

Remove pinch bolt at lower-side of lower joint.

3.

Loosen pinch bolt at lower shaft-side of upper joint.

4.

Remove clip, mounting bolts, and nuts at steering column-side of upper joint.

5.

Remove hall cover mounting nuts, and remove upper joint, lower joint, lower shaft, and hall cover from
vehicle.

6.

Remove pinch bolt, and remove lower joint from lower shaft.

7.

Remove pinch bolt, and remove upper joint from lower shaft.

8.

Remove lower shaft from hall cover.

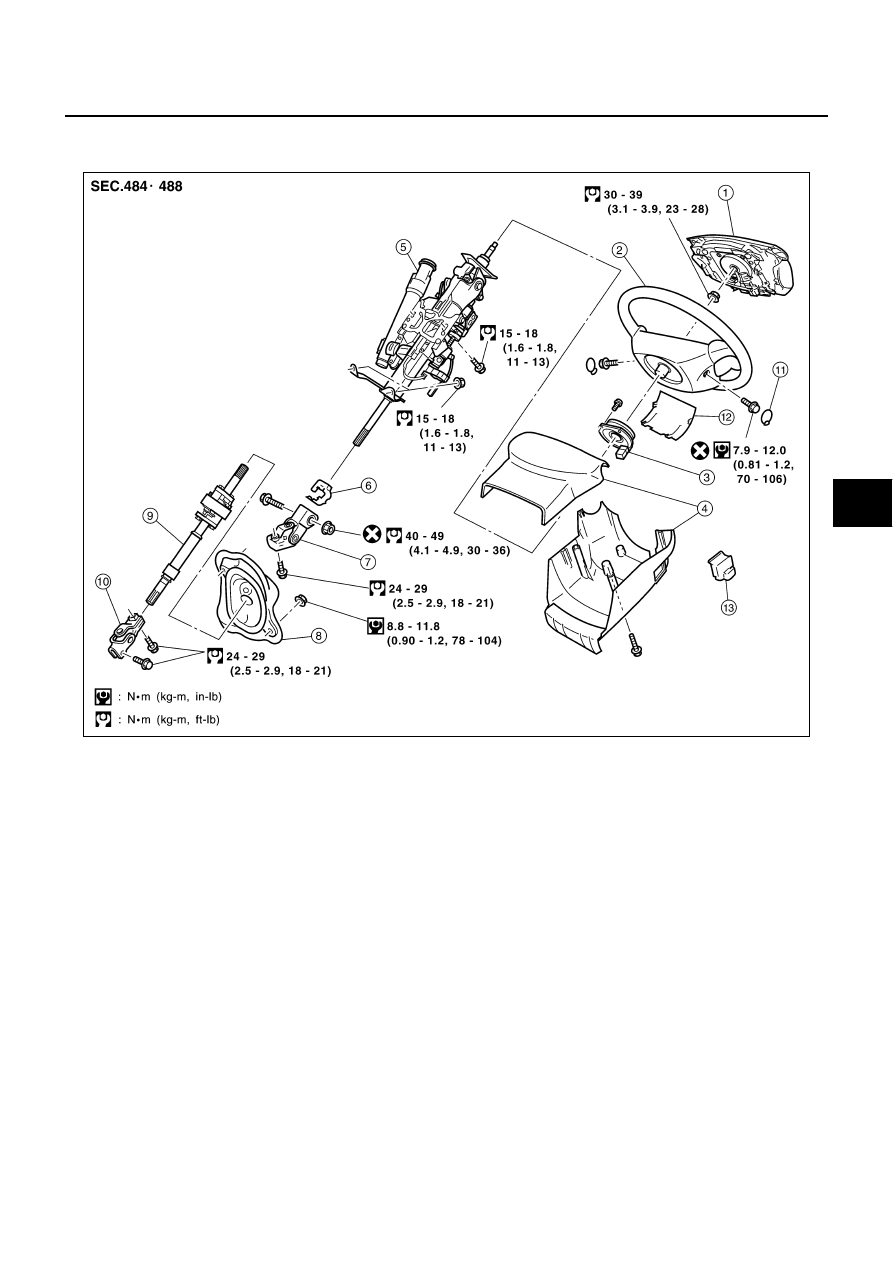

SGIA0661E

1.

Air bag module

2.

Steering wheel

3.

Spiral cable

4.

Column cover

5.

Steering column assembly

6.

Steering column collar

7.

Upper joint

8.

Hole cover

9.

Lower shaft

10. Lower joint

PS-12

STEERING COLUMN

INSTALLATION OF LOWER JOINT AND HALL COVER

●

Install in the reverse order of removal.

●

Install lower joint to power steering gear in the following procedure.

1.

Align the projection on rear cover cap with the groove A on sub-gear assembly.

2.

Lock steering wheel by turning steering wheel clockwise by 60

°

 from neutral position.

Do not align lower-side slit on lower joint to projection on rear cover cap.

3.

Install lower joint to power steering gear.

4.

Unlock steering wheel, and turning steering wheel to neutral position. Check that projection on rear cover
cap and the groove A on sub-gear assembly are positioned as shown in the figure.

REMOVAL OF STEERING COLUMN

CAUTION:

When removing and installing steering column assembly, avoid impact to axial direction.

1.

Remove steering wheel. Refer to

PS-9, "REMOVAL"

 .

2.

Remove column cover, steering lock escutcheon, and driver-side lower instrument panel.

3.

Remove spiral cable. Refer to

SRS-42, "Removal and Installation"

 .

4.

Loosen pinch bolt at lower shaft-side of upper joint.

5.

Remove clip, mounting bolts and nuts at steering column-side of upper joint. Then remove upper joint
from steering column assembly.

6.

Remove clamps and disconnect connectors.

7.

Remove steering column assembly from vehicle.

INSTALLATION OF STEERING COLUMN

●

Install in the reverse order of removal with steering lock unlocked.

●

After installation, turn steering wheel and check for distortion, binding, noise, and excessive steering
effort.
