BACK-UP LAMP

LT-71

C

D

E

F

G

H

I

J

L

M

A

B

LT

BACK-UP LAMP

PFP:26550

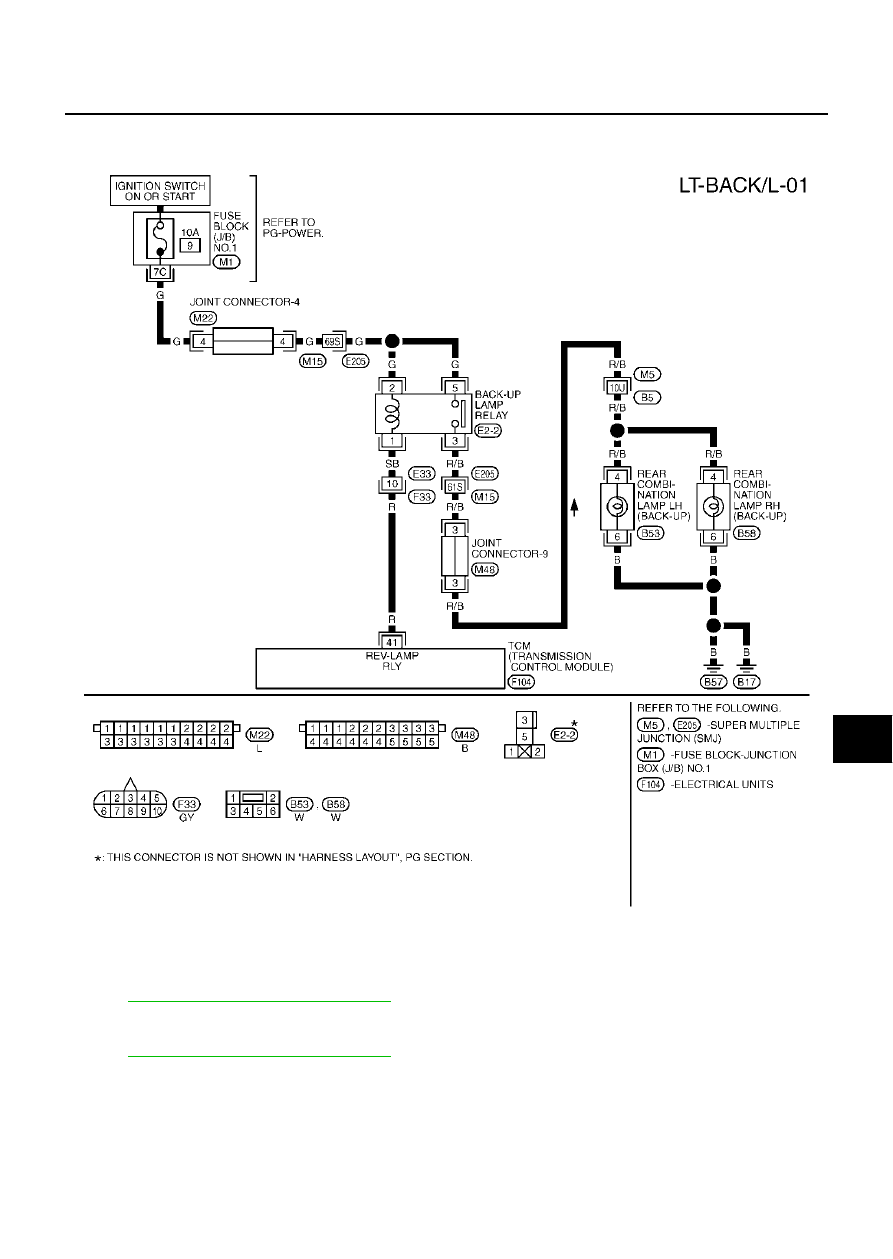

Wiring Diagram — BACK/L —

EKS000V6

Bulb Replacement

EKS000V7

Refer to

LT-79, "REAR COMBINATION LAMP"

  in PARKING, LICENSE PLATE AND TAIL LAMPS.

Removal and Installation

EKS000V8

Refer to

LT-80, "REAR COMBINATION LAMP"

  in PARKING, LICENSE PLATE AND TAIL LAMPS.

TKWM0405E

LT-72

PARKING, LICENSE PLATE AND TAIL LAMPS

PARKING, LICENSE PLATE AND TAIL LAMPS

PFP:26550

System Description

EKS000TK

The parking, license and tail lamp operation is controlled by the lighting switch which is built into the spiral
cable and BCM. The battery saver system is controlled by the headlamp battery saver control unit and BCM.
Power is supplied at all times

●

to tail lamp relay terminals 2 and 6

●

through 15A fuse [No. 54, located in the fuse, fusible link and relay block (J/B)], and

●

to headlamp battery saver control unit terminal 7

●

through 10A fuse [No. 6, located in the fuse block (J/B) NO.1].

When ignition switch is in ON or START position, power is supplied

●

to headlamp battery saver control unit terminal 1

●

through 10A fuse [No. 1, located in the fuse block (J/B) NO.1].

Ground is supplied

●

to headlamp battery saver control unit terminals 4 and 11

●

through body grounds M25 and M115.

LIGHTING OPERATION BY LIGHTING SWITCH

When lighting switch is in 1ST (or 2ND) position, ground is supplied

●

to tail lamp relay terminal 1 from headlamp battery saver control unit terminals 6 and 14

●

through headlamp battery saver control unit terminals 5 and 13, and

●

through lighting switch and body grounds M25 and M115.

Tail lamp relay is then energized and the parking, license, side marker and tail lamps illuminate.

BATTERY SAVER CONTROL

When the ignition switch is turned from ON (or START) to OFF (or ACC) positions while parking, license, side
marker and tail lamps are illuminated, the RAP signal is supplied to terminal 10 of headlamp battery saver
control unit terminal from BCM terminal 135.
After counting 45 seconds by the RAP signal from the BCM to headlamp battery saver control unit, the ground
supply to terminal 1 of the tail lamp relay from headlamp battery saver control unit terminals 6 and 14 is termi-
nated.
Then the parking, license, side marker and tail lamps are turned off.
The parking, license, side marker and tail lamps are turned off when driver or passenger side door is opened
even if 45 seconds have not passed after the ignition switch is turned from ON (or START) to OFF (or ACC)
positions while the parking, license, side marker and tail lamps are illuminated.
When the lighting switch is turned from OFF to 1ST (or 2ND) after the parking, license, side marker and tail
lamps are turned off by the headlamp battery saver control, ground is supplied.

●

to headlamp battery saver control unit terminals 5 and 13 from lighting switch terminal 11, and

●

to tail lamp relay terminal 1 from headlamp battery saver control unit terminals 6 and 14.

Then the parking, license, side marker and tail lamps illuminate again.

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-73

C

D

E

F

G

H

I

J

L

M

A

B

LT

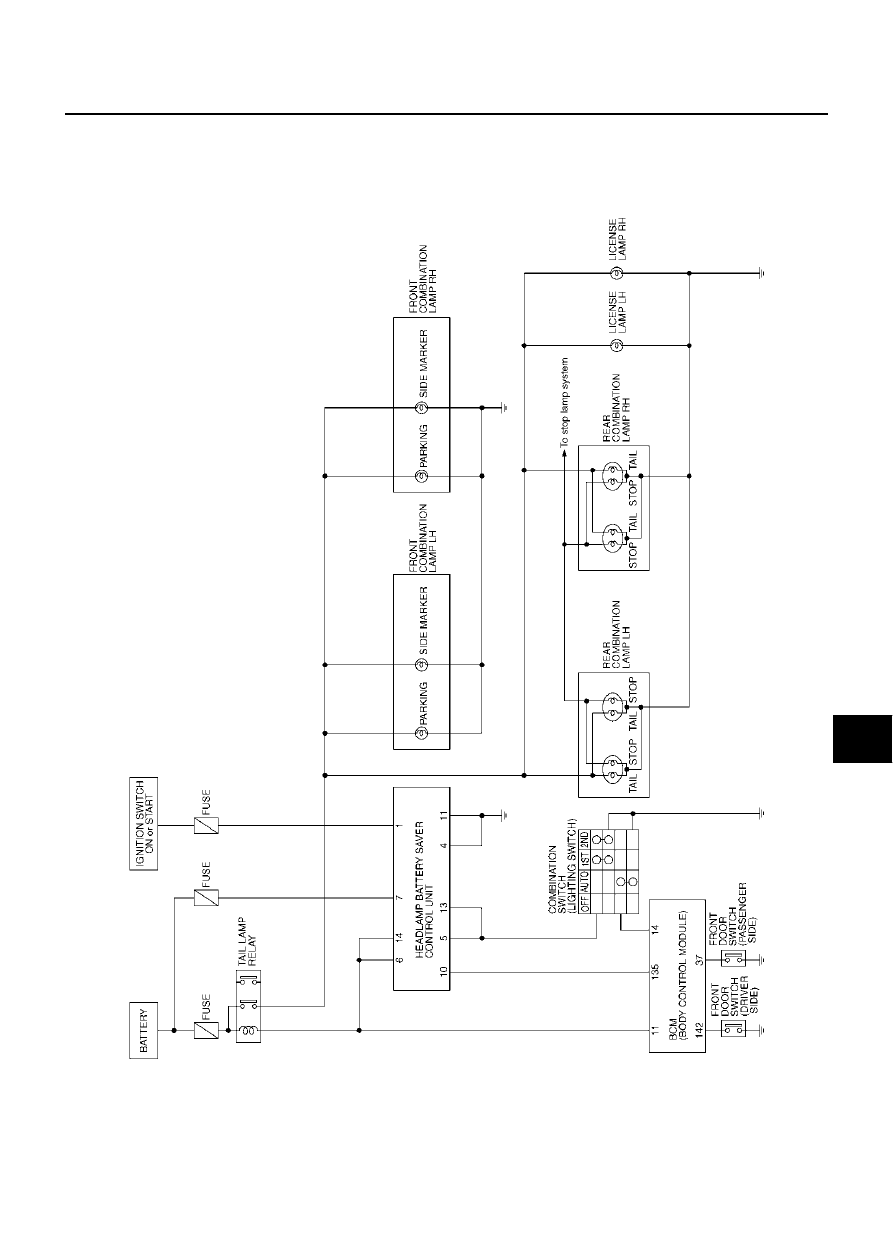

Schematic

EKS000TL

TKWM0022E

LT-74

PARKING, LICENSE PLATE AND TAIL LAMPS

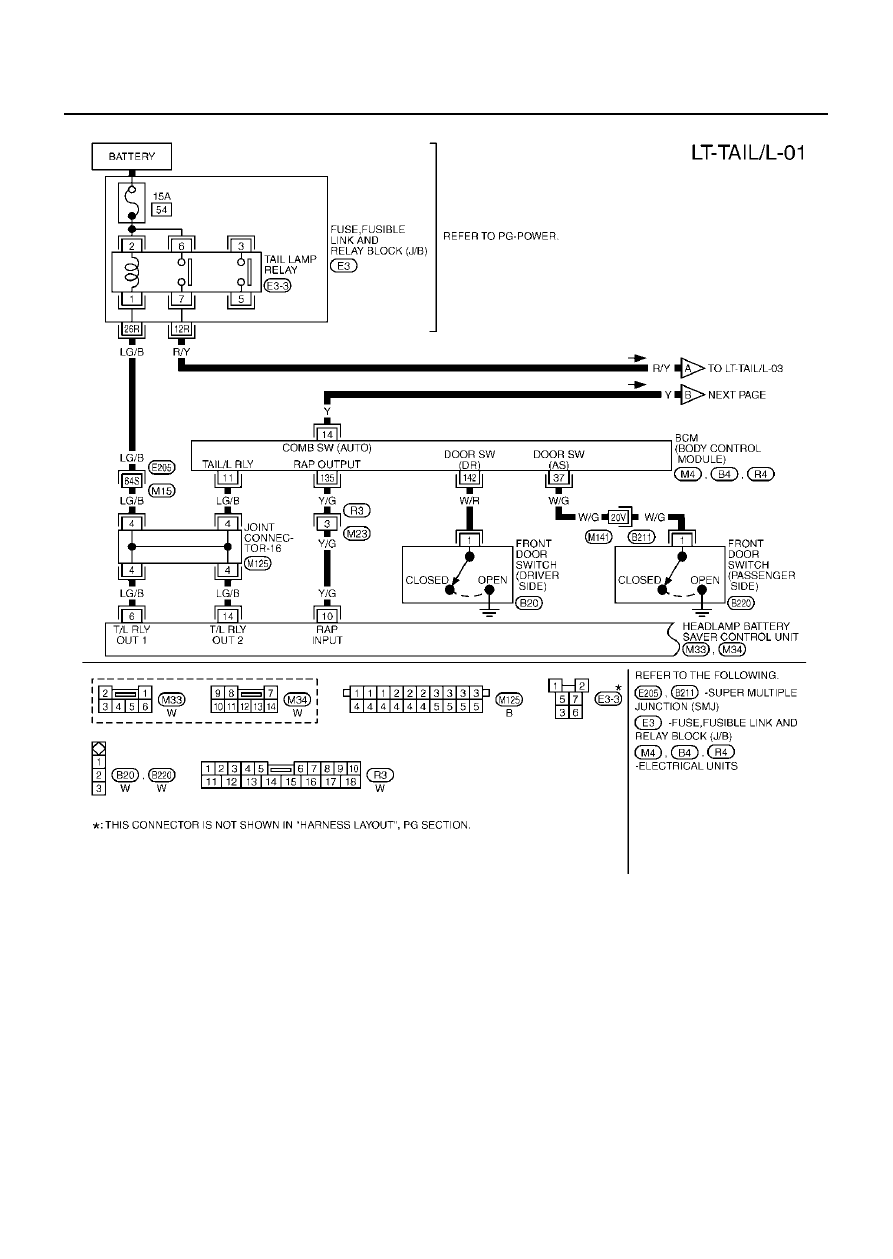

Wiring Diagram — TAIL/L —

EKS000TM

TKWM0023E
