REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-83

C

D

E

F

G

H

J

K

L

M

A

B

GW

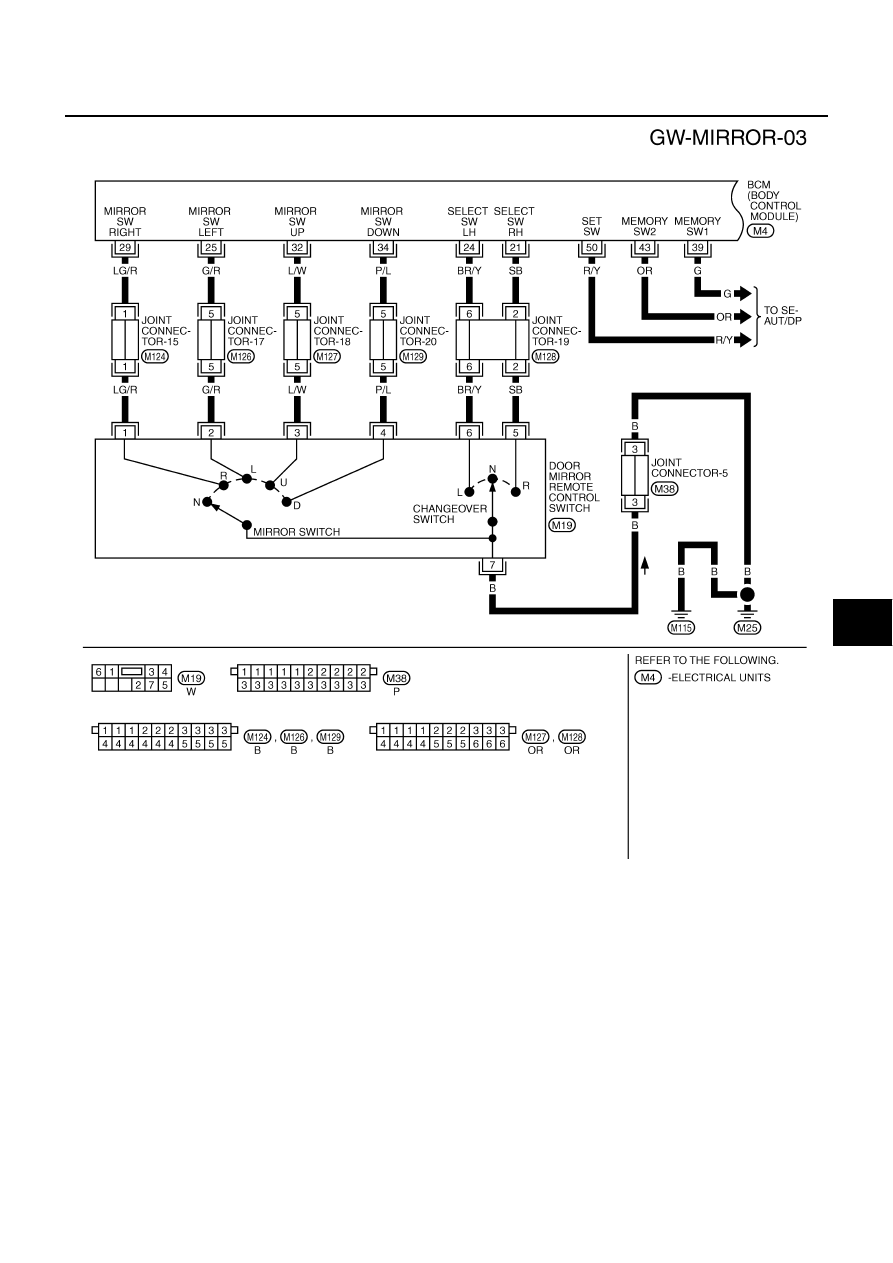

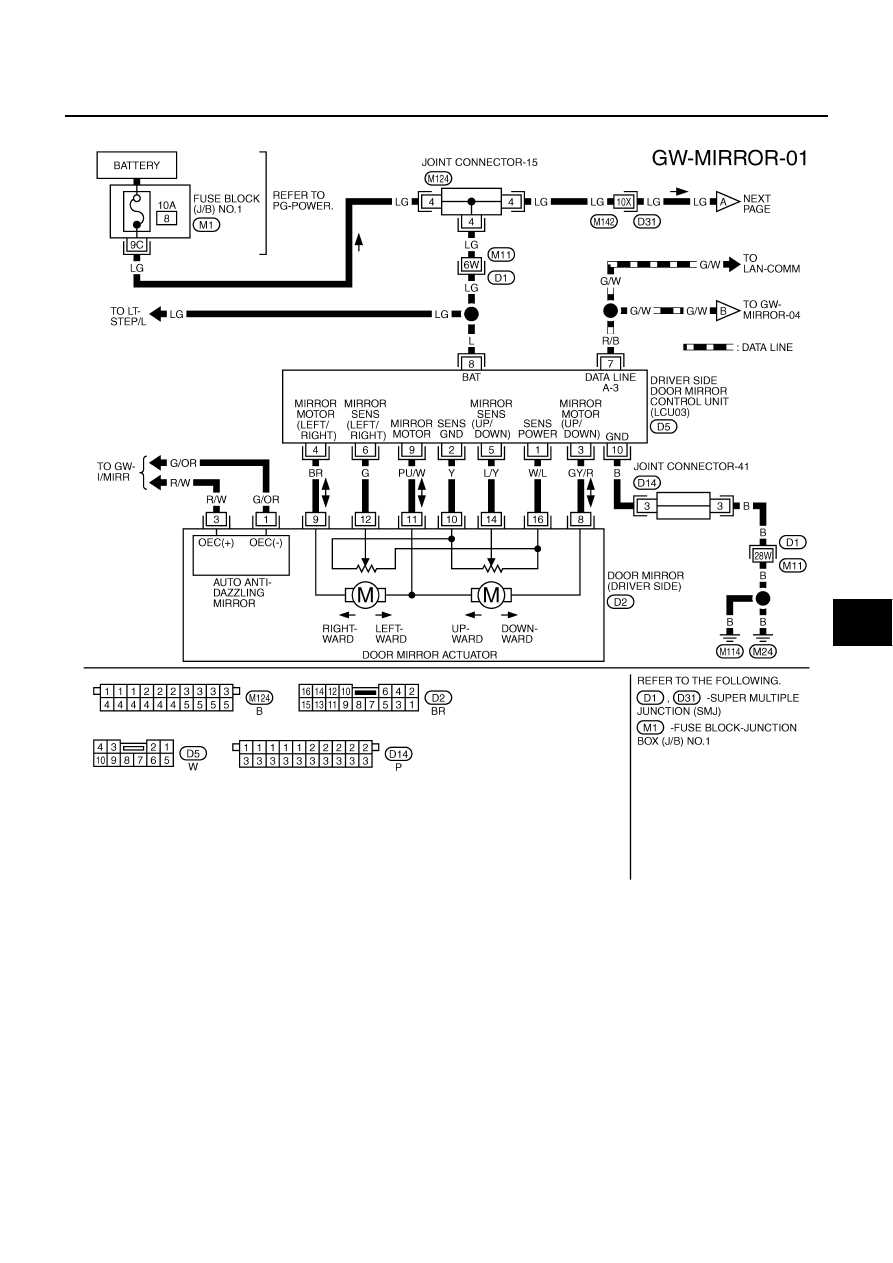

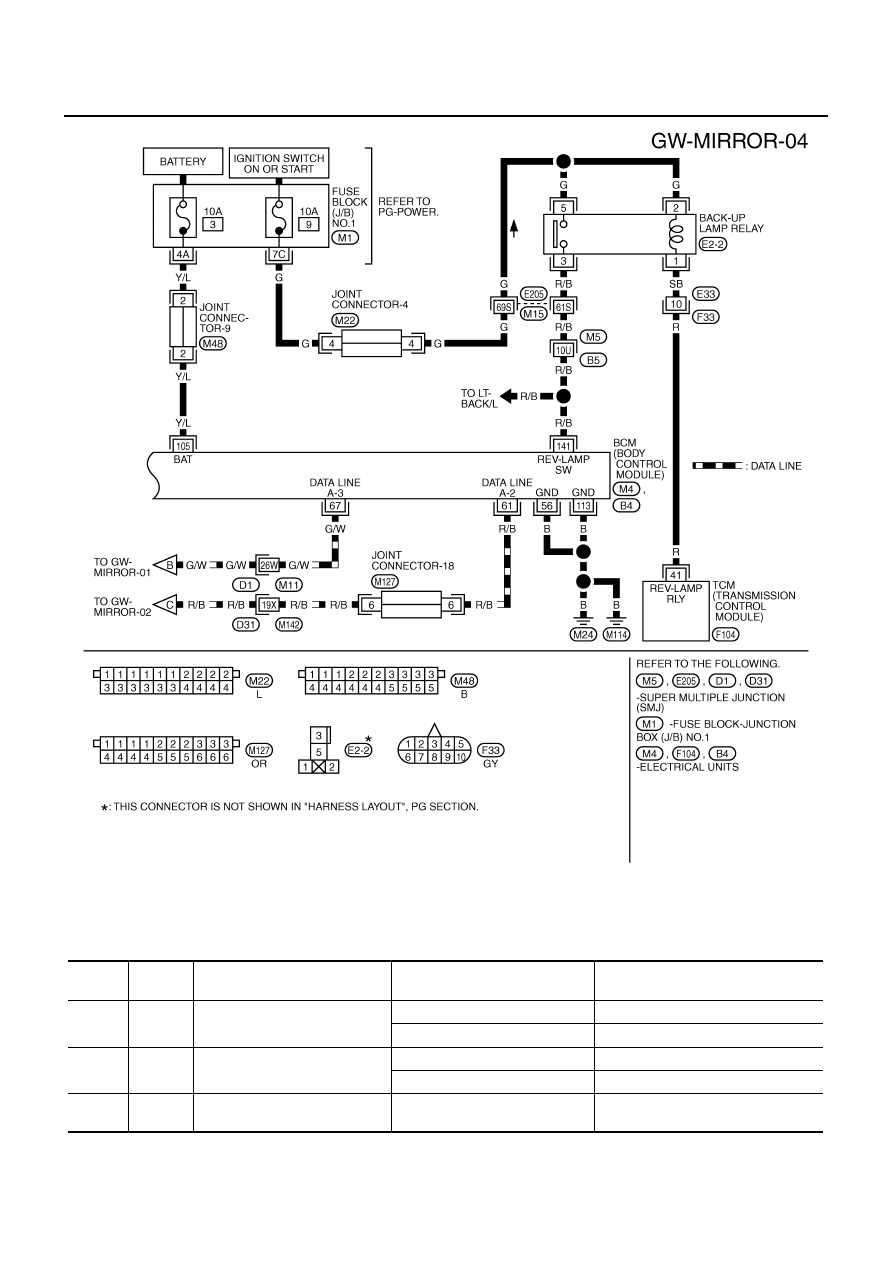

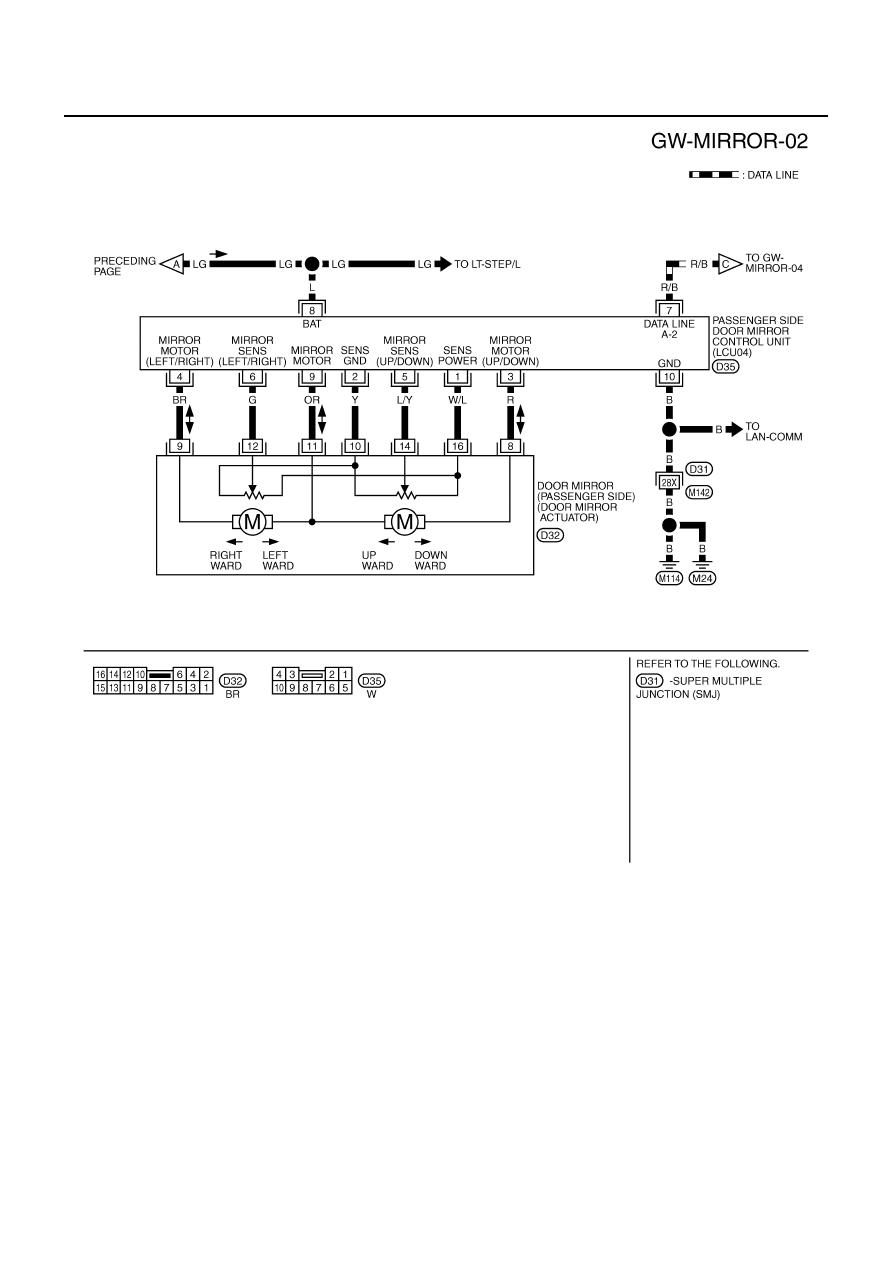

Wiring Diagram —MIRROR—

EIS0011C

TIWM0218E

GW-84

REVERSE INTERLOCK DOOR MIRROR SYSTEM

TIWM0219E

REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-85

C

D

E

F

G

H

J

K

L

M

A

B

GW

TIWM0056E

GW-86

REVERSE INTERLOCK DOOR MIRROR SYSTEM

Terminals and Reference Values for Driver Side Door Mirror Control Unit and
Passenger Side Door Mirror Control Unit

EIS0014O

TIWM0220E

TERMI-

NAL

WIRE

COLOR

ITEM

CONDITION

VOLTAGE [V]

(Approx.)

3

GY/R

(R)

Mirror motor UP signal

When motor is activated (UP)

Battery voltage

When motor is not activated

0

4

BR

Mirror motor LH signal

When motor is activated (LH)

Battery voltage

When motor is not activated

0

5

L/Y

Mirror sensor UP/ DOWN signal

When motor is activated
(UP or DOWN)

Changes between

4 (close to perk) – 0.5 (close to valley)
