REAR BUMPER

EI-17

C

D

E

F

G

H

J

K

L

M

A

B

EI

REAR BUMPER

PFP:H5022

Removal and Installation

EIS0013I

CAUTION:

●

Bumper fascia is made of resin; do not apply pressure to or let oils contact its surface.

PIIA0035E

EI-18

REAR BUMPER

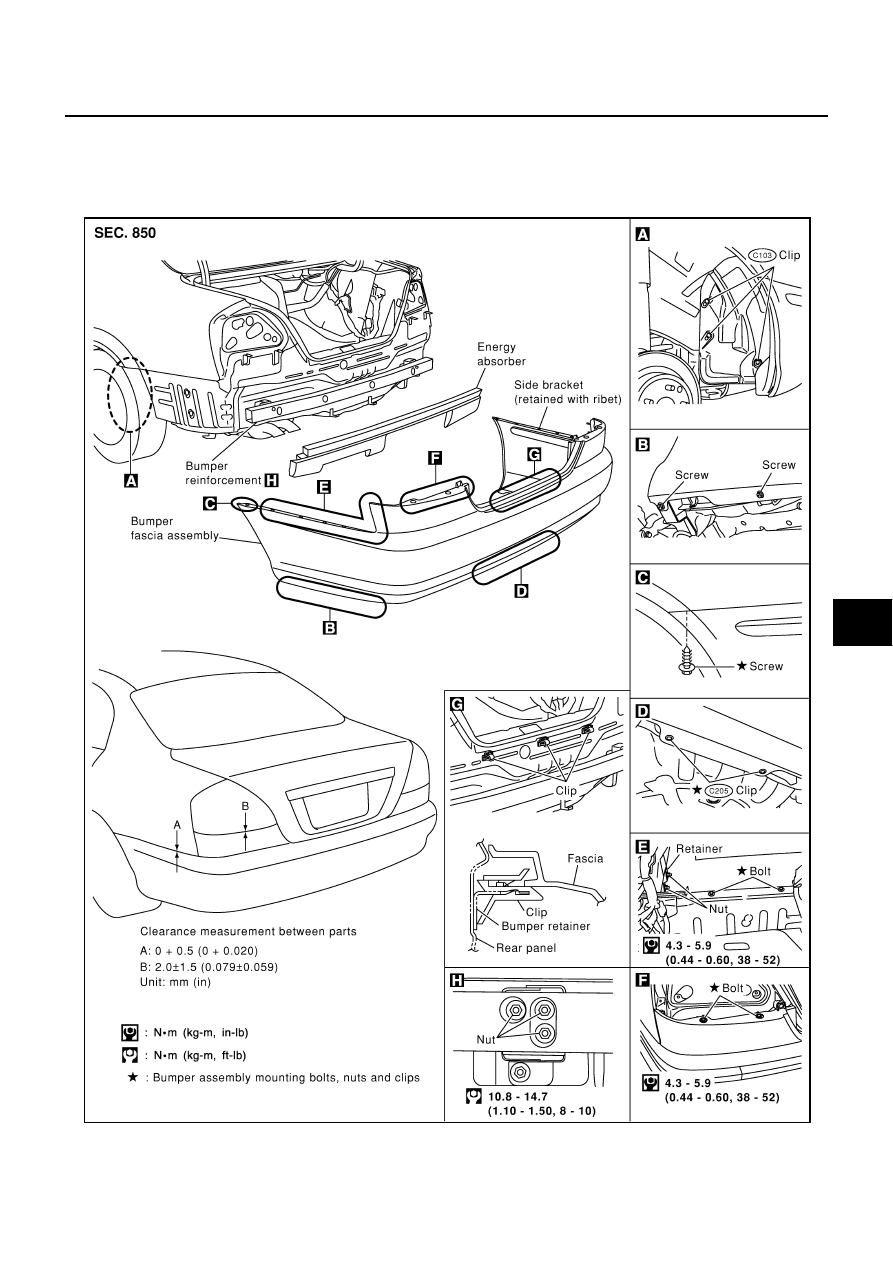

REMOVAL

1.

Remove trunk trim. Refer to

EI-52, "Removal and Installation"

 .

2.

Remove rear combination lamp assembly. Refer to

LT-80, "REAR COMBINATION LAMP"

 .

3.

Remove bumper fascia screws from both right/left rear fender. (Refer to B and C shown in figure)

4.

Remove both right/left fender protector clips and screws, and remove fender protector. (Refer to A and B
shown in figure)

5.

Remove bumper fascia clips. (Refer to D shown in figure)

6.

Remove bumper fascia bolts and nuts. (Refer to E and F shown in figure)

7.

Pull out center of bumper fascia, and remove bumper fascia from clips. (Refer to G shown in figure)

8.

Remove bumper fascia assembly.

9.

Remove bumper reinforcement assembly nuts. (Refer to H shown in figure)

CAUTION:

To remove rear bumper molding, remove rear bumper center molding first, then rear bumper side
molding, respectively.

INSTALLATION

Install in the reverse order of removal.

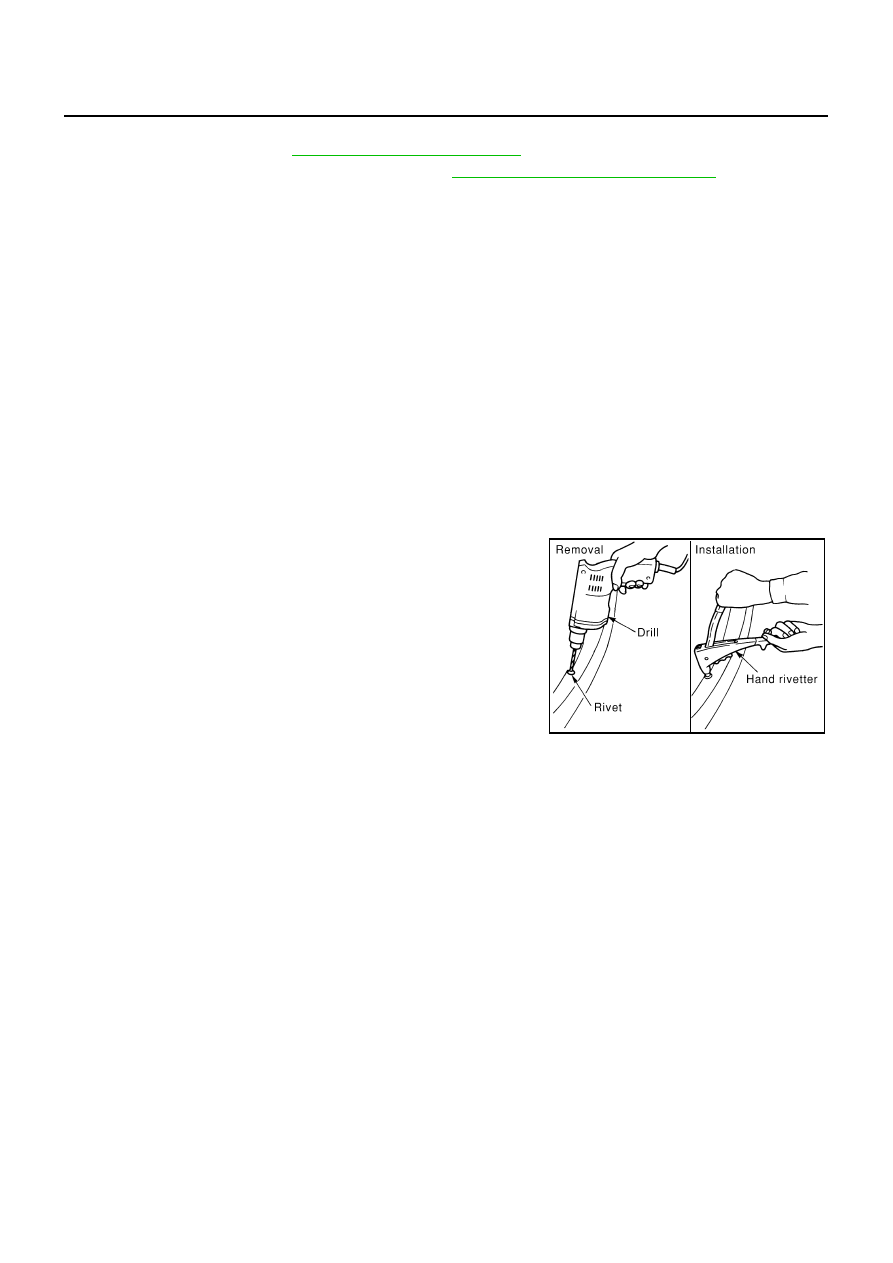

Removal of Bumper Side Brackets

Shave head of rivet with drill (4.0 to 4.5 mm dia).

Installation of Bumper Side Brackets

Install bracket to fascia firmly with hand riveter.

PIIA0216E

FRONT GRILLE

EI-19

C

D

E

F

G

H

J

K

L

M

A

B

EI

FRONT GRILLE

PFP:62310

Removal and Installation

EIS0013J

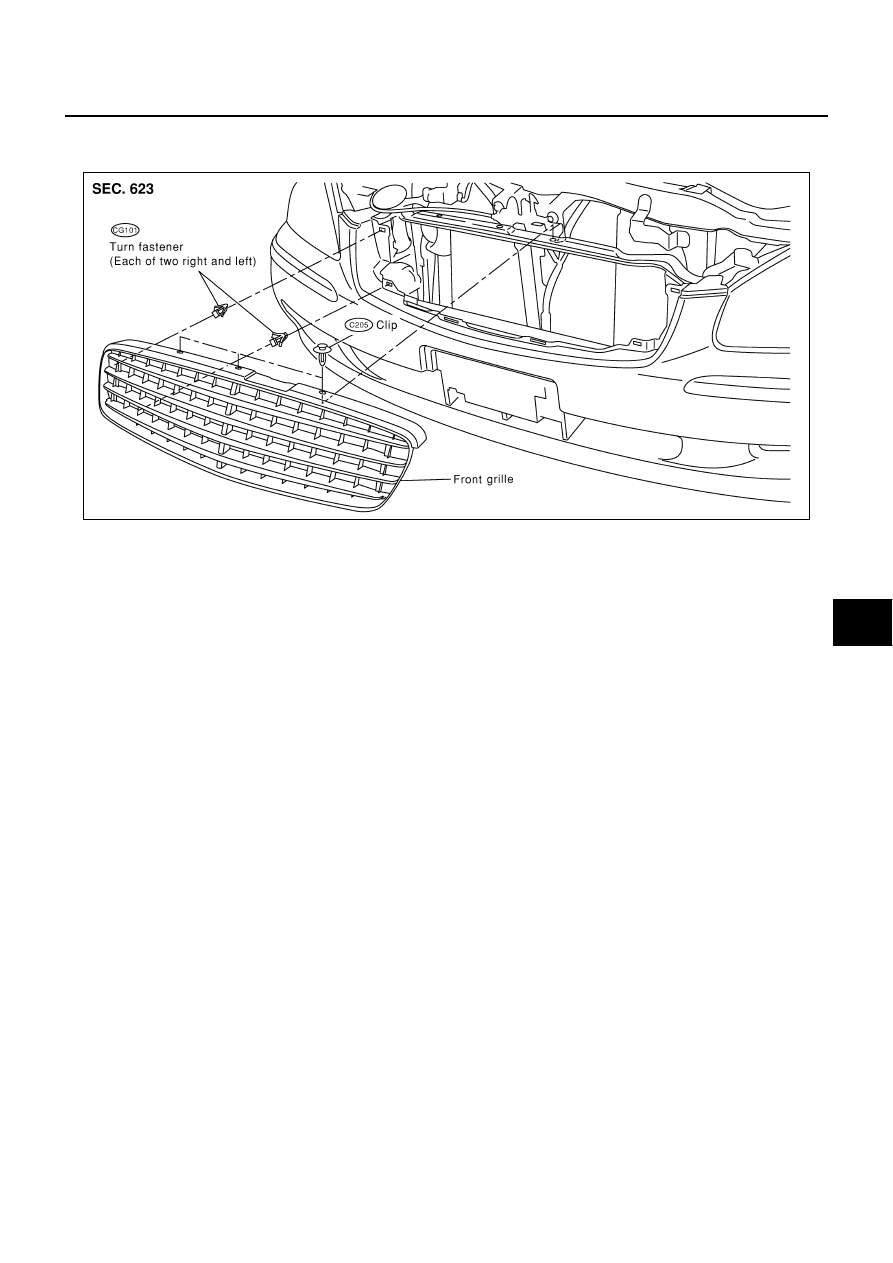

REMOVAL

1.

Apply protection tapes around outer circumference of front grille (bumper fascia side).

2.

Remove clips on upper side of grille.

3.

Push down tips of four turn fasteners from rear side of grille. Pull out grille. Disconnect turn fasteners and
remove grille.

INSTALLATION

 Install in the reverse order of removal.

PIIA0036E

EI-20

COWL TOP

COWL TOP

PFP:66100

Removal and Installation

EIS0013K

REMOVAL

1.

Remove both right/left wiper arms from vehicle. Refer to

WW-19, "Removal and Installation for Front

Wiper Arms, Adjustment for Front Wiper Arms Stop Location"

 .

2.

Remove brake fluid check cover and ABS unit cover. Refer to

EM-11, "Removal and Installation"

 .

3.

Remove clips of both cowl top seal rubber and cowl top cover, then remove cowl top cover.

INSTALLATION

Install in the reverse order of removal.

PIIA0037E
