Infiniti F50. Manual - part 184





NAVIGATION SYSTEM

AV-101

C

D

E

F

G

H

I

J

L

M

A

B

AV

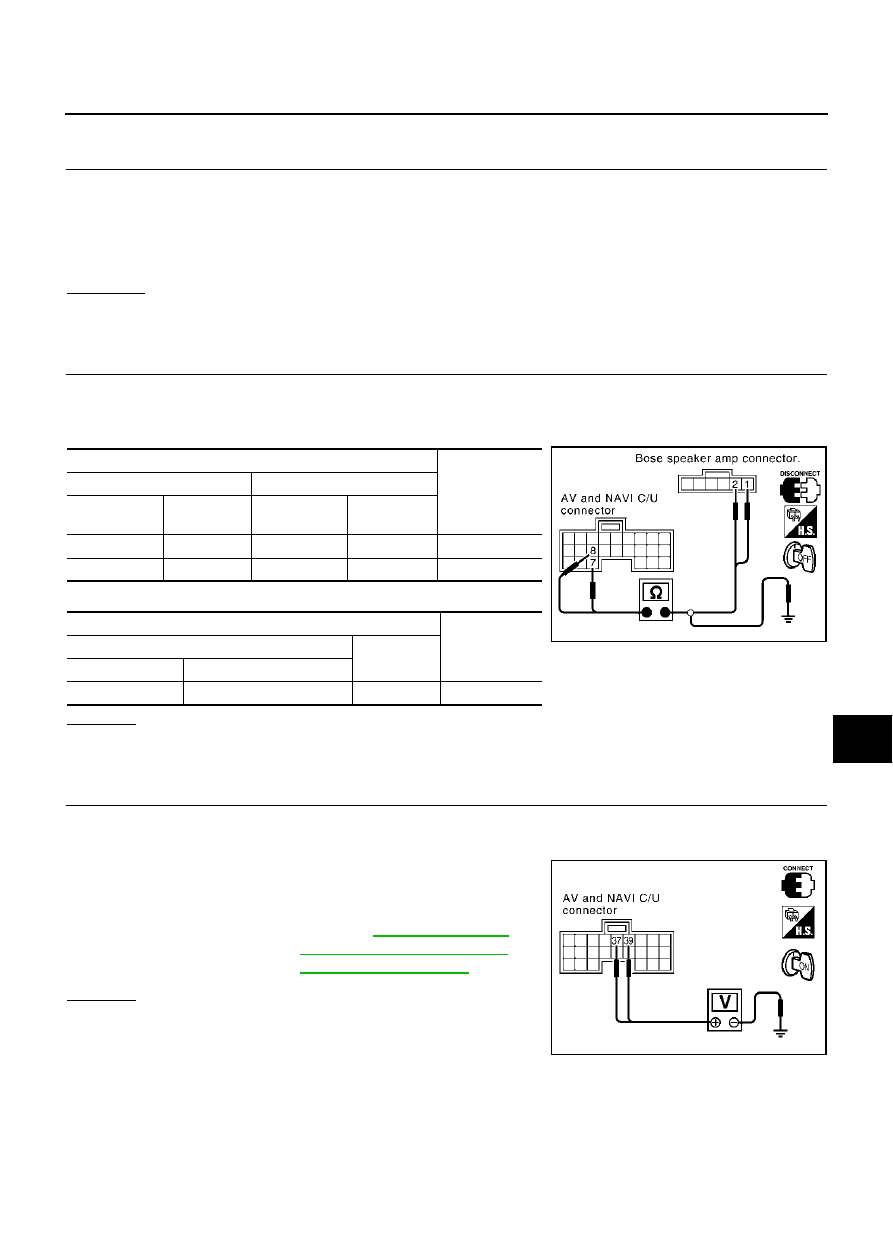

Guide Sound Is Not Heard

EKS001M7

1.

CHECK VOICE GUIDE SETTING

●

While driving in the dark pink route, voice guide does not operate. (note)

●

Is volume setting not switched ON?

NOTE:
Voice guide is only available at intersections that satisfy certain conditions (indicated by

●

 on the map). There-

fore, guidance may not be given even when the route on the map changes direction.

YES or NO

YES

>> GO TO 2.

NO

>> Switch the setting ON and turn the volume up.

2.

HARNESS CHECK

1.

Turn ignition switch OFF.

2.

Disconnect AV and NAVI control unit connector and Bose speaker amp. connector.

3.

Check continuity between AV and NAVI control unit and Bose speaker amp.

4.

Check continuity between AV and NAVI control unit and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

VOICE GUIDE CHECK

1.

Connect AV and NAVI control unit connector and Bose speaker amp. connector.

2.

Turn ignition switch ON.

3.

Check the signal between AV and NAVI control unit harness
connector B30 terminal 7 (R) and 8 (L) with CONSULT-ll or
oscilloscope.

OK or NG

OK

>> Replace Bose speaker amp.

NG

>> Replace AV and NAVI control unit

Terminals

Continuity

AV and NAVI control unit (+)

Bose speaker amp. (–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

B30

7 (R)

B231

1 (R)

YES

B30

8 (L)

B231

2 (L)

YES

Terminals

Continuity

AV and NAVI control unit (+)

(–)

Connector

Terminal (Wire color)

B30

7 (R),8 (L)

Ground

NO

SKIA3560E

7 (R) - 8 (L)

: Refer to

AV-73, "Terminals

and Reference Value for AV
and NAVI Control unit"

 .

SKIA3529E

AV-102

NAVIGATION SYSTEM

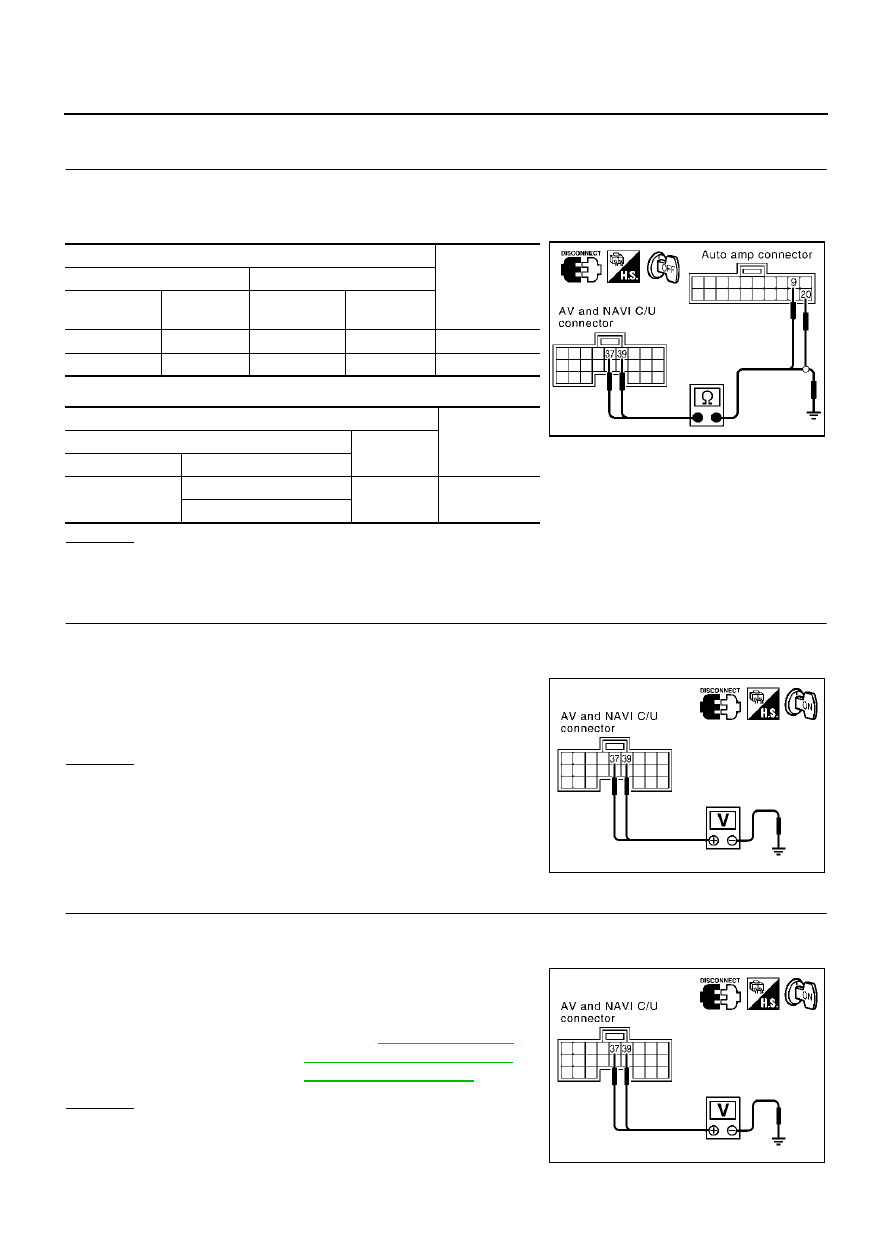

No A/C Display is Shown

EKS001M8

1.

HARNESS CHECK

1.

Turn ignition switch OFF.

2.

Disconnect A/C auto amp. connector and AV and NAVI control unit connector.

3.

Check continuity between A/C auto amp. and AV and NAVI control unit.

4.

Check continuity between AV and NAVI control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

A/C-AV, AC-CLK COMMUNICATION SIGNAL CHECK

1.

Connect A/C auto amp. connector.

2.

Turn ignition switch ON.

3.

Check voltage between AV and NAVI control unit harness con-
nector B29 terminal 37 (W), 39 (B) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace A/C auto amp.

3.

A/C-AV, AC-CLK COMMUNICATION SIGNAL CHECK

1.

Connect AV and NAVI control unit connector.

2.

Turn ignition switch ON.

3.

Check the signal between AV and NAVI control unit harness
connector B29 terminal 37 (W), 39 (B) and ground with CON-
SULT-ll or oscilloscope.

OK or NG

OK

>> Replace A/C auto amp.

NG

>> Replace AV and NAVI control unit.

Terminals

Continuity

AV and NAVI control unit (+)

A/C auto amp. (–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

B29

37 (W)

M119

9 (W)

YES

B29

39 (B)

M119

20 (B)

YES

Terminals

Continuity

AV and NAVI control unit (+)

(–)

Connector

Terminal (Wire color)

B30

37 (W)

Ground

NO

39 (B)

SKIA3527E

Approx. 3.5 or more

SKIA3528E

37 (W), 39 (B) - ground

: Refer to

AV-73, "Terminals

and Reference Value for AV
and NAVI Control unit"

 .

SKIA3528E

NAVIGATION SYSTEM

AV-103

C

D

E

F

G

H

I

J

L

M

A

B

AV

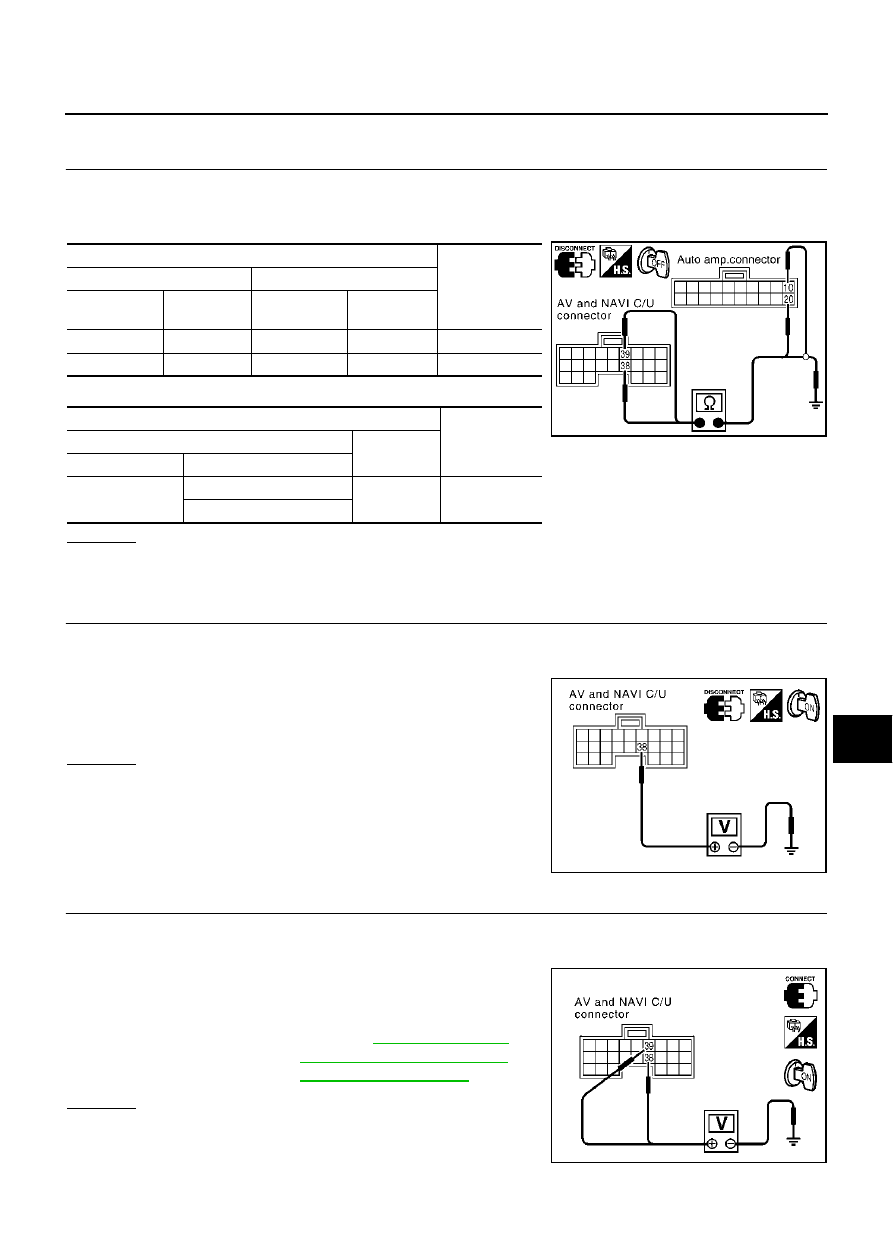

A/C Operation Is Not Possible

EKS001M9

1.

HARNESS CHECK

1.

Turn ignition switch OFF.

2.

Disconnect A/C auto amp. connector and AV and NAVI control unit connector.

3.

Check continuity between A/C auto amp. and AV and NAVI control unit.

4.

Check continuity between AV and NAVI control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

AV-A/C, AC-CLK COMMUNICATION SIGNAL CHECK

1.

Connect A/C auto amp. connector.

2.

Turn ignition switch ON.

3.

Check voltage between AV and NAVI control unit harness con-
nector B29 terminal 38(R) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace A/C auto amp.

3.

AV-A/C, AC-CLK COMMUNICATION SIGNAL CHECK

1.

Connect AV and NAVI control unit connector.

2.

Turn ignition switch ON.

3.

Check the signal between AV and NAVI control unit harness
connector B29 terminal 38 (R), 39 (B) and ground with CON-
SULT-ll or oscilloscope.

OK or NG

OK

>> Replace A/C auto amp.

NG

>> Replace AV and NAVI control unit.

Terminals

Continuity

AV and NAVI control unit (+)

A/C auto amp. (–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

B29

38 (R)

M119

10 (R)

YES

B29

39 (B)

M119

20 (B)

YES

Terminals

Continuity

AV and NAVI control unit (+)

(–)

Connector

Terminal (Wire color)

B30

38 (R)

Ground

NO

39 (B)

SKIA3530E

Approx. 3.5 or more

SKIA3531E

38 (R), 39 (B) - ground

: Refer to

AV-73, "Terminals

and Reference Value for AV
and NAVI Control unit"

 .

SKIA3532E

AV-104

NAVIGATION SYSTEM

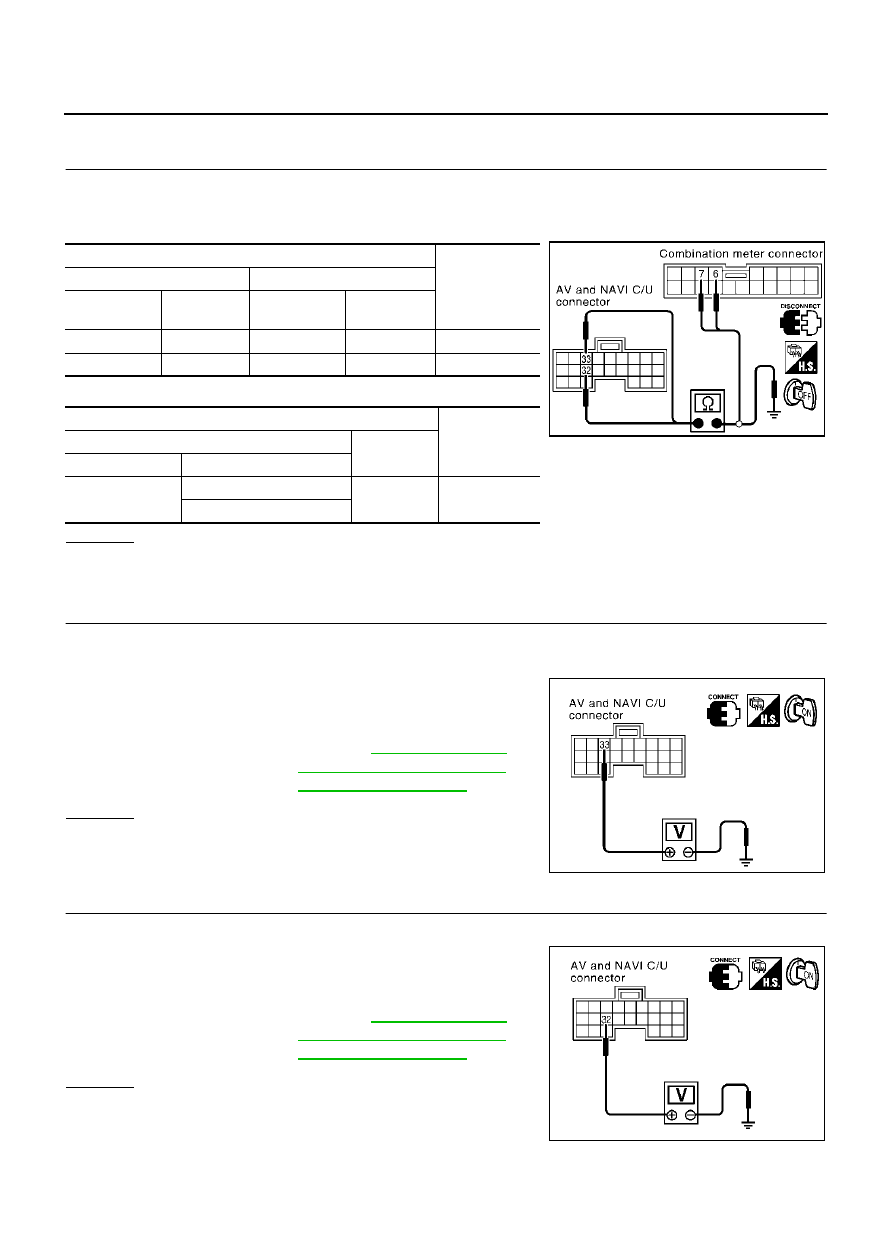

No Fuel Information Is Displayed/No Warning Message Is Displayed

EKS001MA

1.

HARNESS CHECK

1.

Turn ignition switch OFF.

2.

Disconnect connectors of combination meter, BCM, and AV and NAVI control unit.

3.

Check continuity between AV and NAVI control unit and combination meter.

4.

Check continuity between AV and NAVI control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

COMMUNICATION SIGNAL (AV-ME) CHECK

1.

Connect connectors of combination meter, BCM, and AV and NAVI control unit.

2.

Turn ignition switch ON.

3.

Check the signal between AV and NAVI control unit harness
connector B29 terminal 33 (LG) and ground with CONSULT-ll or
oscilloscope.

OK or NG

OK

>> GO TO 3.

NG

>> Replace AV and NAVI control unit.

3.

COMMUNICATION SIGNAL (ME-AV) CHECK

1.

Turn ignition switch to ON and display “VEHICLE ELECTRONIC SYSTEMS”screen.

2.

Check the signal between AV and NAVI control unit harness
connector B29 terminal 32 (PU) and ground with CONSULT-ll or
oscilloscope.

OK or NG

OK

>> Replace AV and NAVI control unit.

NG

>> Replace combination meter.

Terminals

Continuity

AV and NAVI control unit (+)

combination meter (–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

B29

33 (LG)

M41

7 (LG)

YES

B29

32 (PU)

M41

6 (PU)

YES

Terminals

Continuity

AV and NAVI control unit (+)

(–)

Connector

Terminal (Wire color)

B29

33 (LG)

Ground

NO

32 (PU)

SKIA3533E

33 (LG) - ground

: Refer to

AV-73, "Terminals

and Reference Value for AV
and NAVI Control unit"

 .

SKIA3534E

32 (PU) - ground

: Refer to

AV-73, "Terminals

and Reference Value for AV
and NAVI Control unit"

 .

SKIA3535E
