BLOWER UNIT

ATC-129

C

D

E

F

G

H

I

K

L

M

A

B

ATC

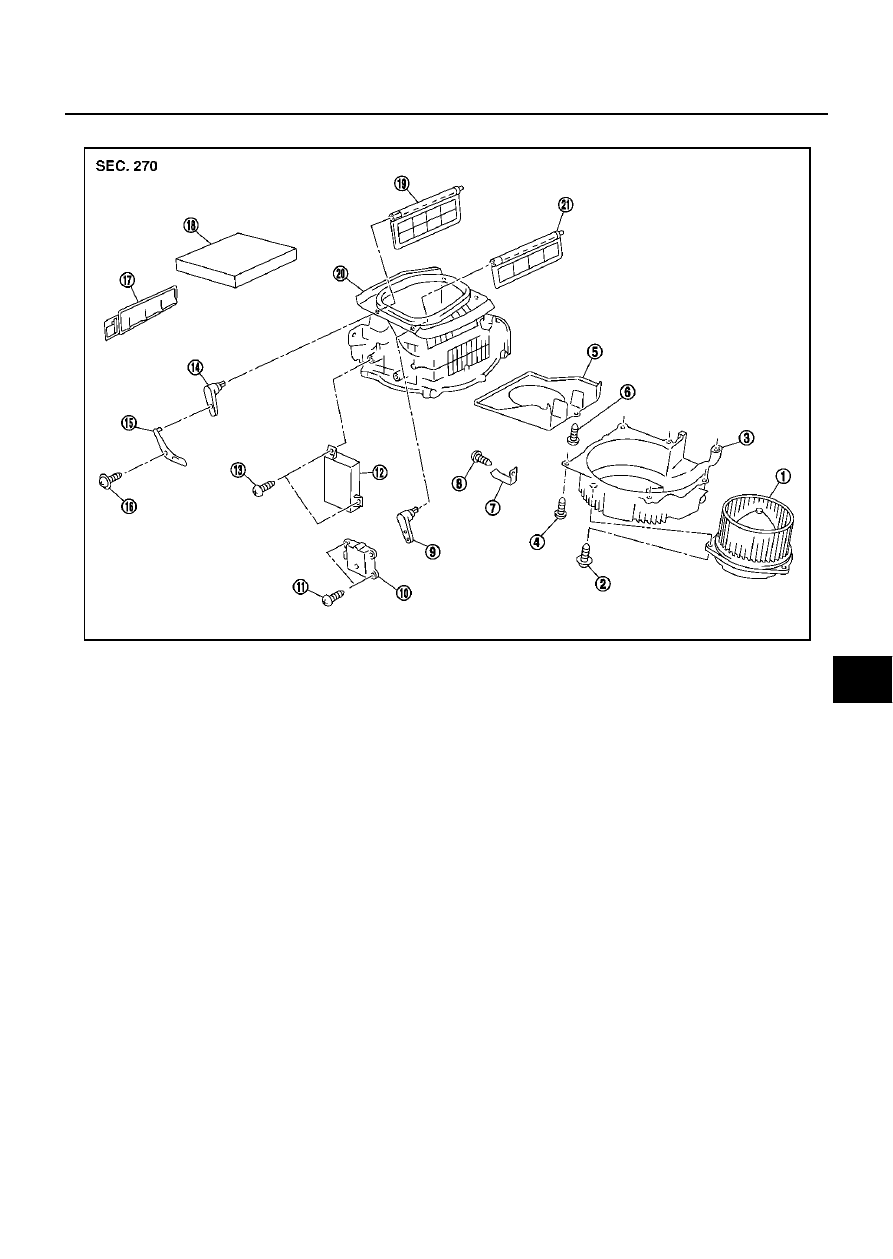

Disassembly and Assembly

EJS0009V

1.

Blower motor assembly

2.

Screw

3.

Lower case

4.

Screw

5.

Bell mouth

6.

Screw

7.

Clamp

8.

Screw

9.

Intake door lever No. 1

10.

Intake door motor

11.

Screw

12.

Auto amplifier

13.

Screw

14. Intake door lever No. 2

15.

Intake door link

16.

Screw

17. Filter cover

18.

In-cabin microfilter

19.

Intake door No. 2

20. Upper case

21.

Intake door No. 1

RJIA0315E

ATC-130

BLOWER MOTOR

BLOWER MOTOR

PFP:27226

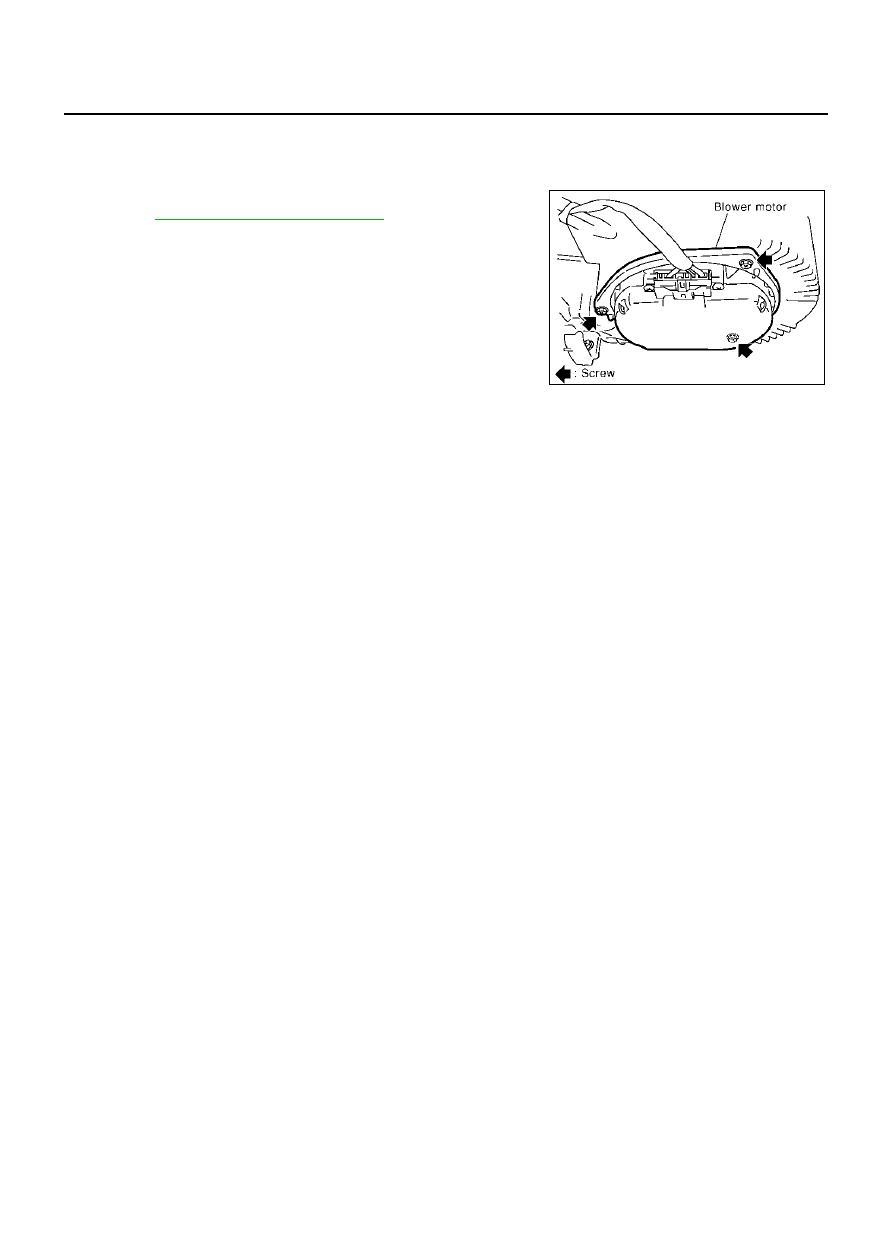

Removal and Installation

EJS001YI

REMOVAL

1.

Remove the glove box and instrument lower assistant panel.
Refer to

IP-10, "Removal and Installation"

 .

2.

Disconnect blower motor connector.

3.

Remove the screws from blower motor, then remove it.

INSTALLATION

Installation is basically the reverse order of removal.

SJIA0280E

INTAKE DOOR MOTOR

ATC-131

C

D

E

F

G

H

I

K

L

M

A

B

ATC

INTAKE DOOR MOTOR

PFP:27730

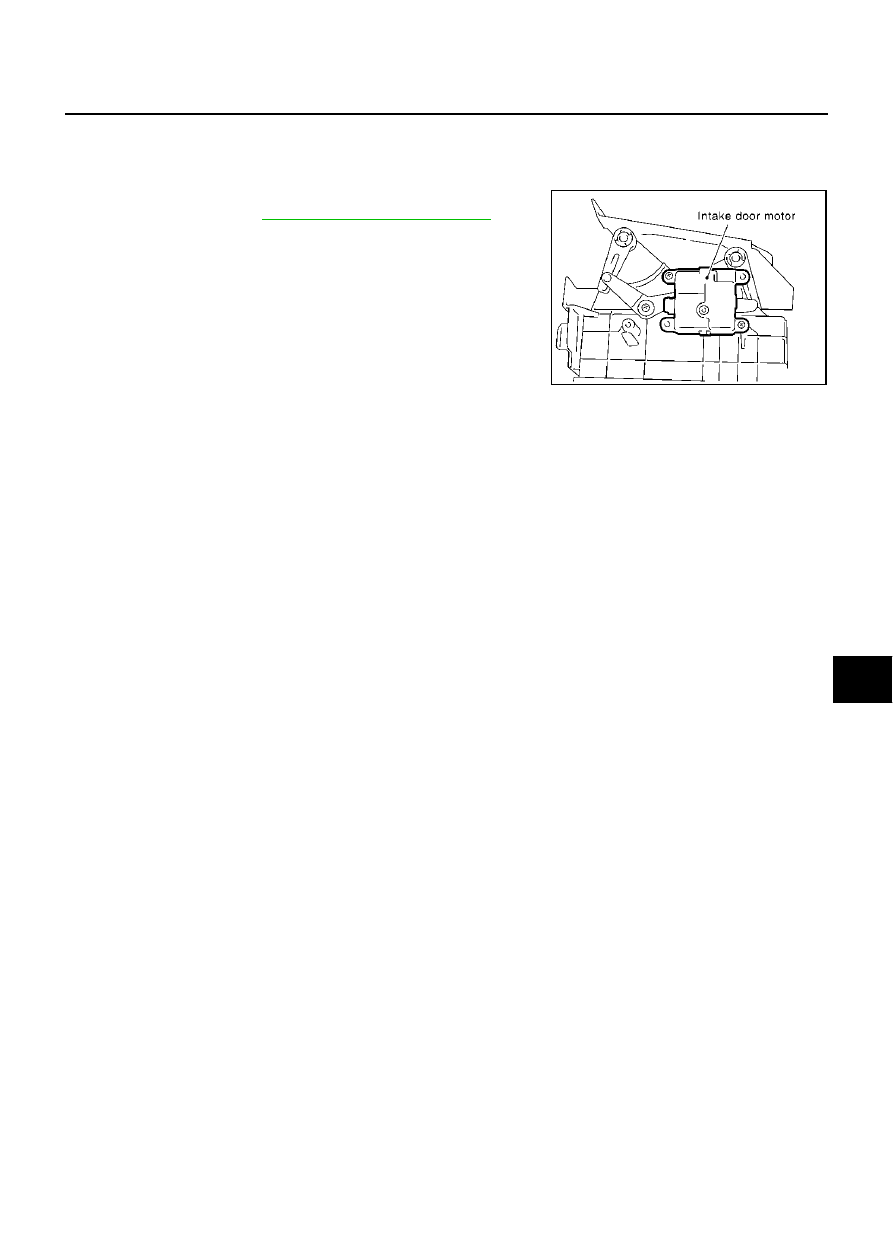

Removal and Installation

EJS001YJ

REMOVAL

1.

Remove ECM, instrument lower assistant cover and instrument
reinforcement. Refer to

IP-10, "Removal and Installation"

 .

2.

Remove intake door motor from the blower unit.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA0280E

ATC-132

IN-CABIN MICROFILTER

IN-CABIN MICROFILTER

PFP:27277

Removal and Installation

EJS00087

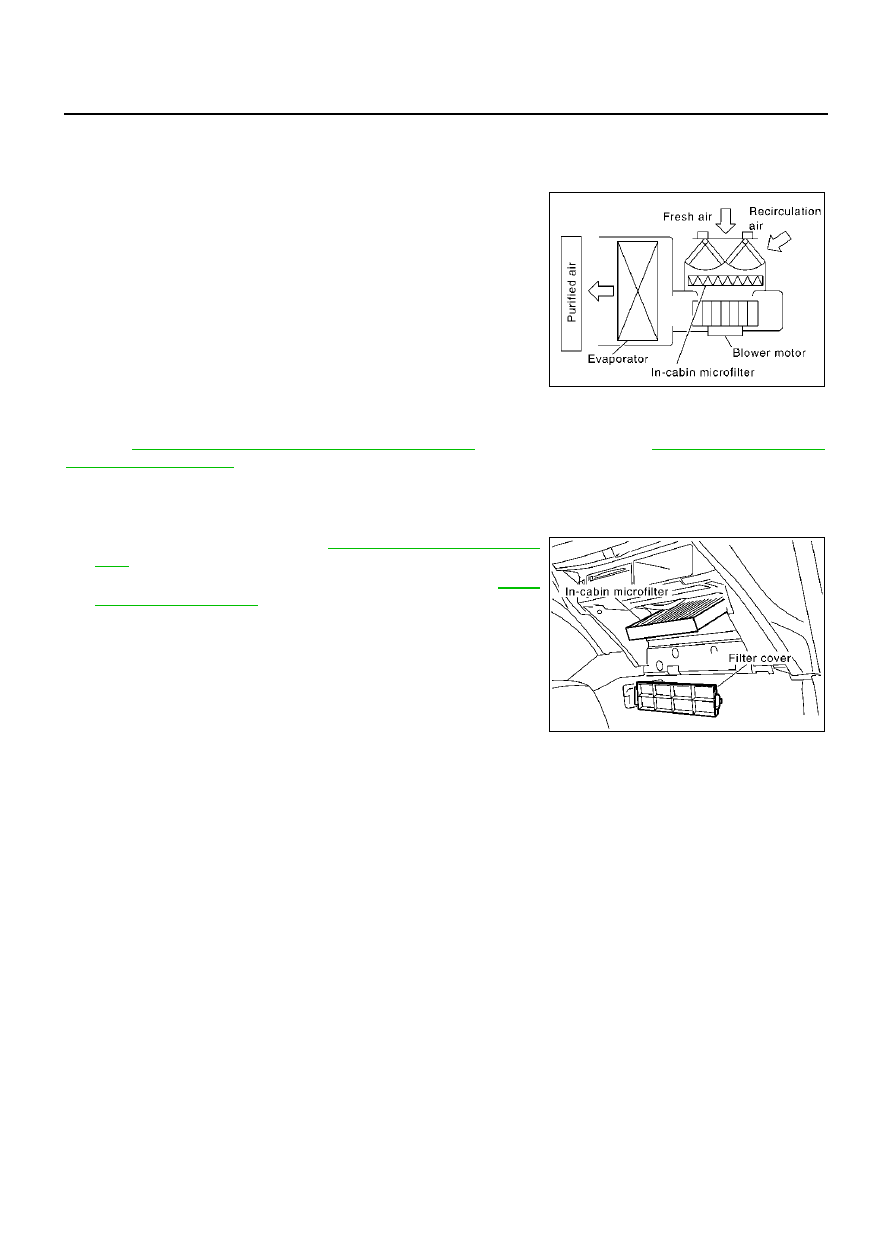

FUNCTION

Air inside passenger compartment is kept clean at either recircula-
tion or fresh mode by installing in-cabin microfilter into blower unit.

REPLACEMENT TIMING

Replace in-cabin microfilter.
Refer to

MA-8, "CHASSIS AND BODY MAINTENANCE"

  in SCHEDULE 1 and

MA-10, "CHASSIS AND

BODY MAINTENANCE"

  in SCHEDULE 2.

Caution label is fixed inside the glove box.

REPLACEMENT PROCEDURES

1.

Remove the glove box. Refer to

IP-15, "GLOVE BOX ASSEM-

BLY"

 .

2.

Remove the center cover of the glove box cover. Refer to

IP-15,

"GLOVE BOX COVER"

 .

3.

Remove filter cover.

4.

Take out the in-cabin microfilter from blower unit.

5.

Replace with new one and reinstall on blower unit.

6.

Reinstall the glove box.

RJIA1331E

RJIA1332E
