COMPONENT DESCRIPTION

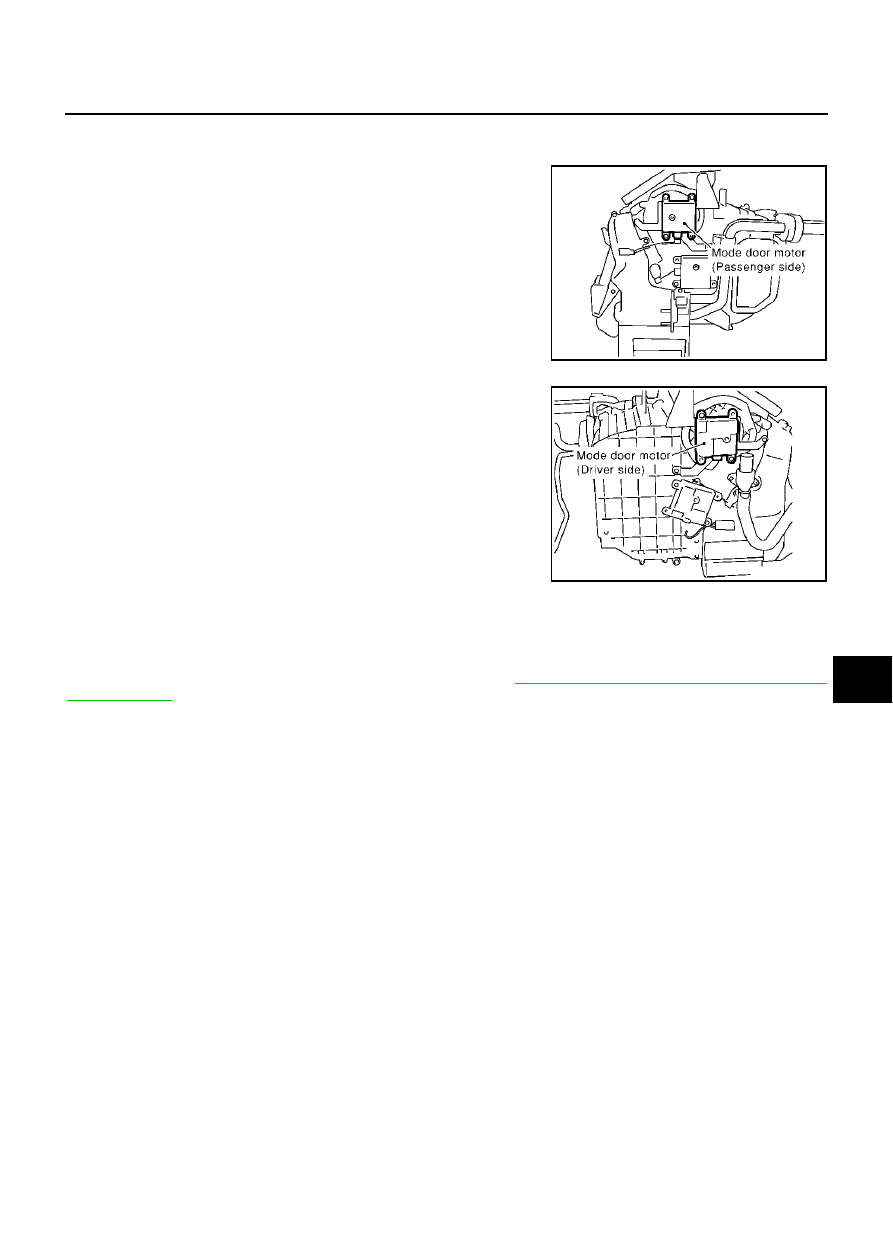

Mode Door Motor

The mode door motor is attached to the heater & cooling unit. It
rotates so that air is discharged from the outlet set by the auto ampli-
fier. Motor rotation is conveyed to a link which activates the mode
door.

DIAGNOSTIC PROCEDURE FOR MODE DOOR MOTOR

SYMPTOM: Mode door motor does not operate normally.
Perform diagnostic procedure for LAN system circuit. Refer to

ATC-67, "DIAGNOSTIC PROCEDURE FOR

LAN CIRCUIT"

 .

RJIA0283E

RJIA0284E

ATC-74

TROUBLE DIAGNOSIS

Air Mix Door Motor Circuit

EJS000JP

SYMPTOM:

●

Discharge air temperature does not change.

●

Air mix door motor does not operate.

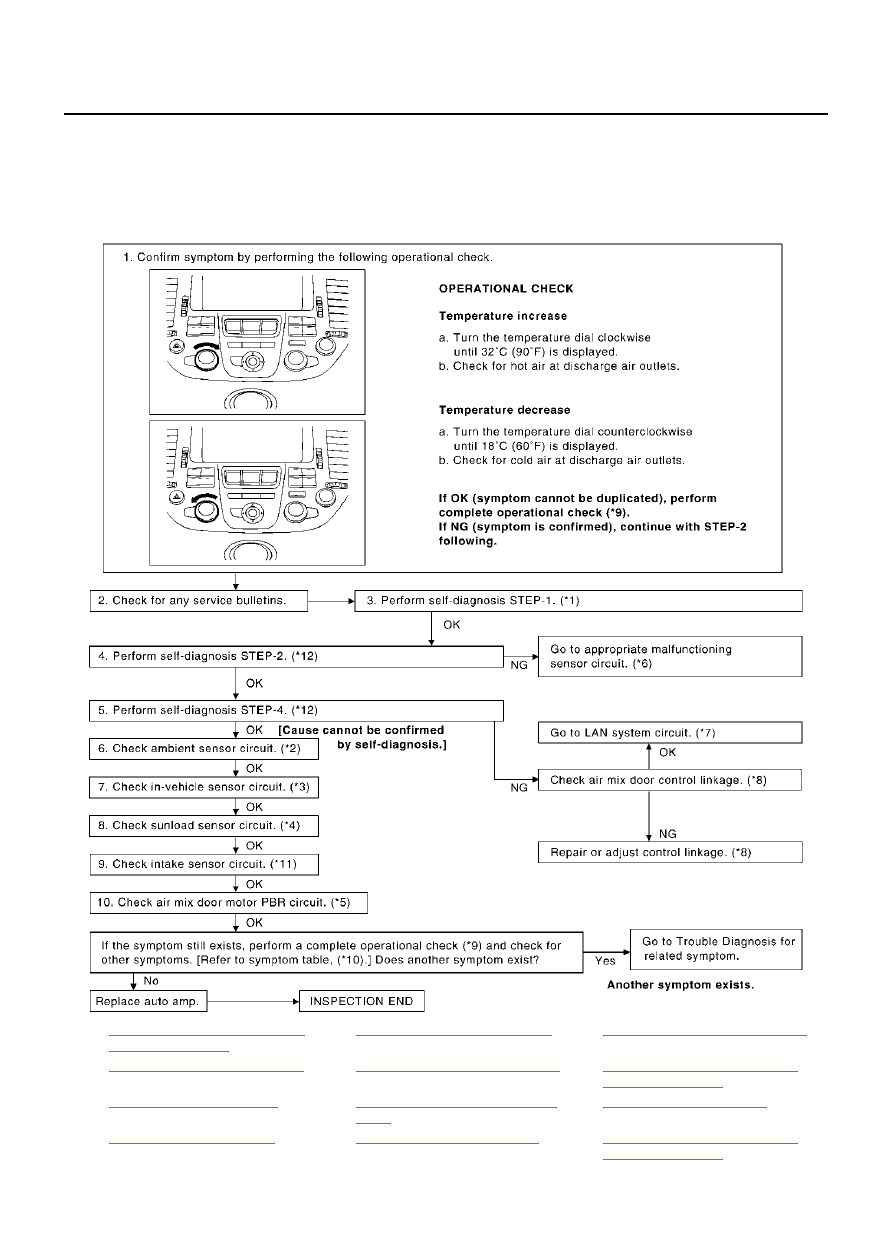

INSPECTION FLOW

*1

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No.1.

*2

ATC-108, "Ambient Sensor Circuit"

.

*3

ATC-110, "In-Vehicle Sensor Circuit"

.

*4

ATC-113, "Sunload Sensor Circuit"

.

*5

ATC-74, "Air Mix Door Motor Circuit"

. *6

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 14.

*7

ATC-67, "LAN System Circuit"

.

*8

ATC-76, "COMPONENT DESCRIP-
TION"

 for Air mix door.

*9

ATC-62, "Operational Check"

.

*10

ATC-35, "SYMPTOM TABLE"

.

*11

ATC-116, "Intake Sensor Circuit"

.

*12

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No.5 to 7.

RJIA1568E

TROUBLE DIAGNOSIS

ATC-75

C

D

E

F

G

H

I

K

L

M

A

B

ATC

SYSTEM DESCRIPTION
Component Parts

Air mix door control system components are:

●

Auto amp.

●

Air mix door motor (LCU)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door motor opening angle data to the air mix door motor LCU, mode door motor LCU and intake door
motor LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles. Subse-
quently, HOT/COLD or DEFROST/VENT or FRESH/RECIRCULATION operation is selected. The new
selection data is returned to the auto amplifier.

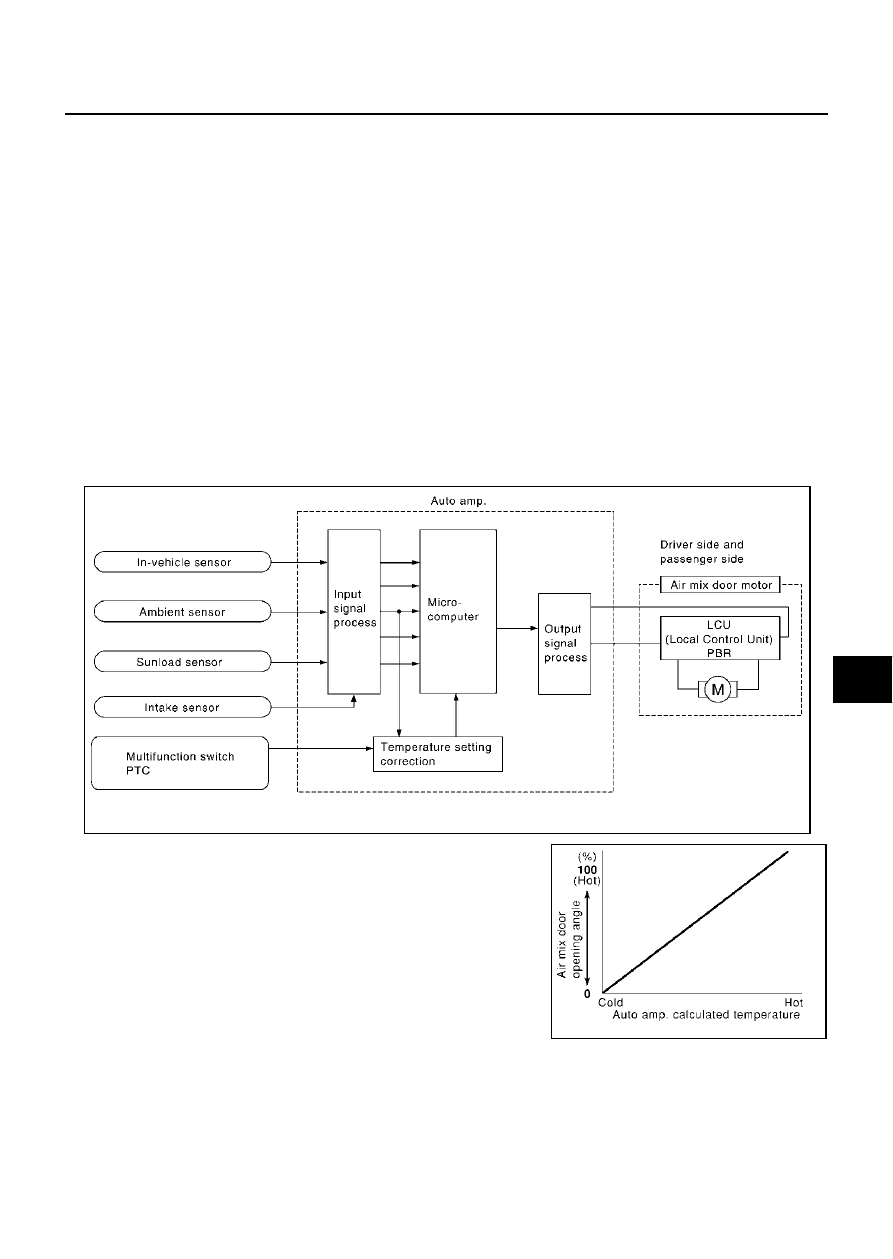

Air Mix Door Control Specification

RJIA1289E

RHA457H

ATC-76

TROUBLE DIAGNOSIS

COMPONENT DESCRIPTION

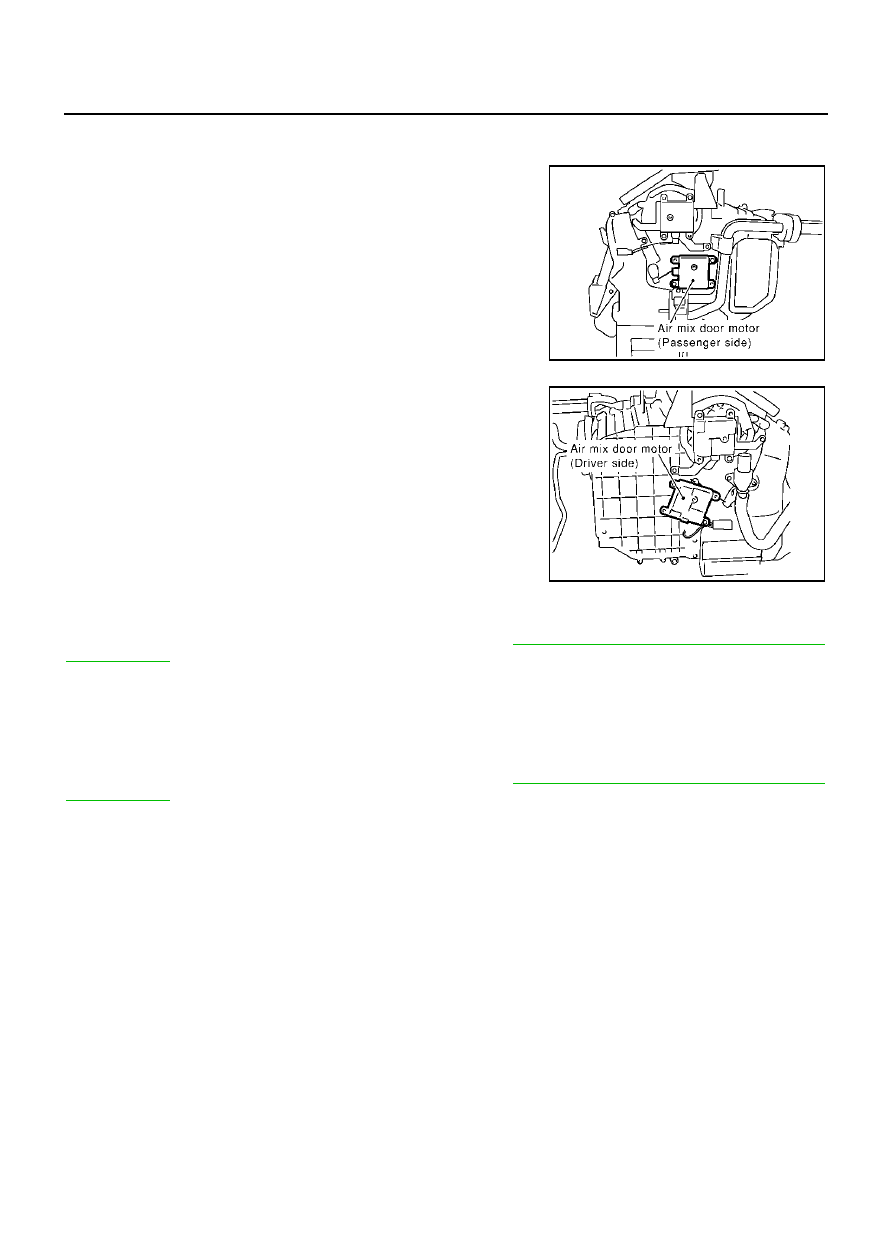

Air Mix Door Motor

The air mix door motor is attached to the heater & cooling unit. It
rotates so that the air mix door is opened or closed to a position set
by the auto amplifier. Motor rotation is then conveyed through a shaft
and the air mix door position is then fed back to the auto amplifier by
PBR built-in air mix door motor.

DIAGNOSTIC PROCEDURE FOR AIR MIX DOOR MOTOR

SYMPTOM: Discharge air temperature does not change.
Perform diagnostic procedure for LAN system circuit. Refer to

ATC-67, "DIAGNOSTIC PROCEDURE FOR

LAN CIRCUIT"

 .

Air Mix Door Motor PBR Circuit

EJS001Y8

SYMPTOM: If PBR circuit is open or shorted. (26/-26 or 27/-27 is indicated on auto amp. as a result of con-
ducting Self-diagnosis STEP-2.)

DIAGNOSTIC PROCEDURE FOR AIR MIX DOOR MOTOR PBR

Perform diagnostic procedure for LAN system circuit. Refer to

ATC-67, "DIAGNOSTIC PROCEDURE FOR

LAN CIRCUIT"

 .

RJIA0287E

RJIA0288E
