Power Supply and Ground Circuit for Auto Amp.

EJS000JM

SYMPTOM: A/C system does not come on.

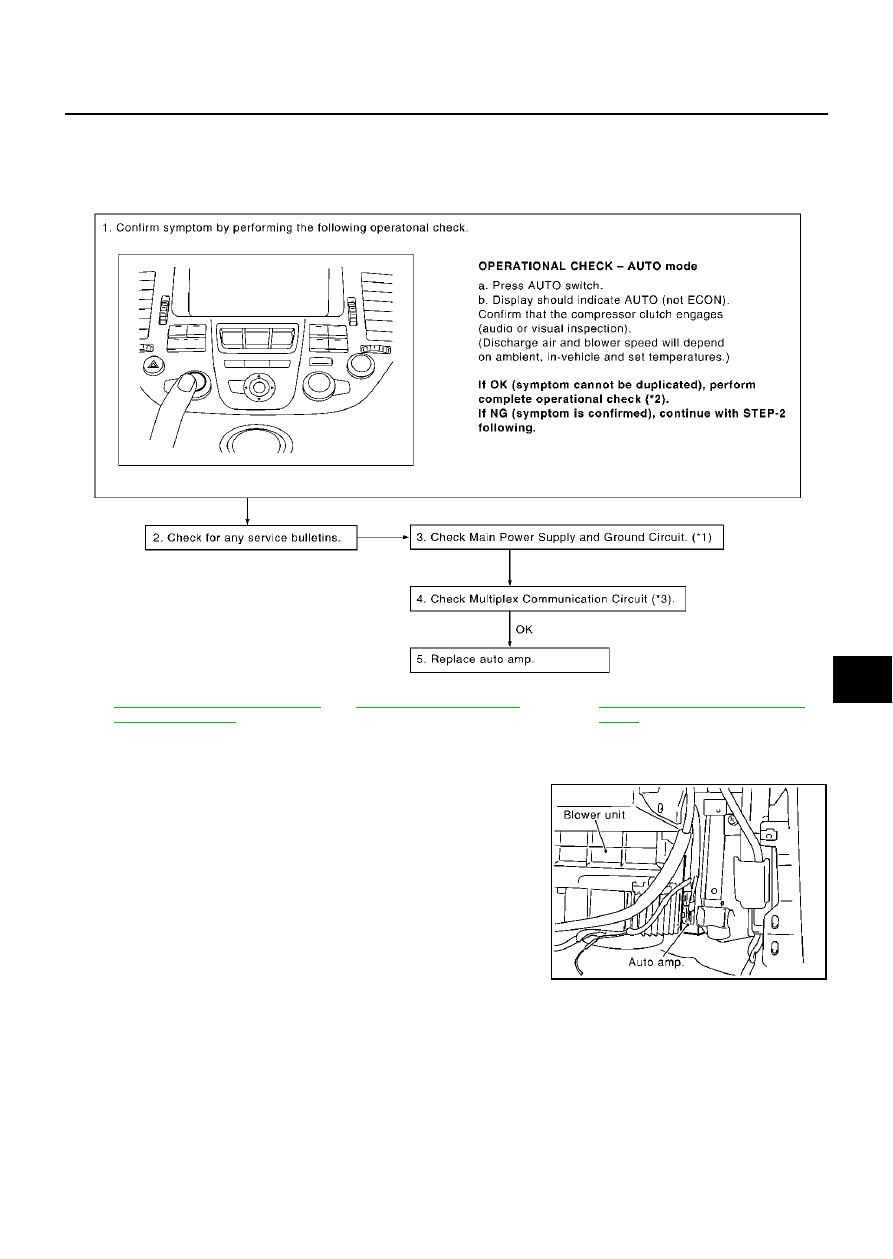

INSPECTION FLOW

COMPONENT DESCRIPTION
Automatic Amplifier (Auto Amp.)

The auto amplifier has a built-in microcomputer which processes
information sent from various sensors needed for air conditioner
operation. The air mix door motor, mode door motor, intake door
motor, blower motor and compressor are then controlled.
The auto amplifier is unitized with control mechanisms. When the
various switches and temperature adjustment dial are operated, data
is input to the auto amp. from the AV control unit or AV and NAVI
control unit using multiplex communication.

Self-diagnostic functions are also built into auto amplifier to provide
quick check of malfunctions in the auto air conditioner system.

*1

ATC-65, "Power Supply and Ground
Circuit for Auto Amp."

.

*2

ATC-62, "Operational Check"

.

*3

ATC-118, "Multiplex Communication
Circuit"

.

RJIA1591E

RJIA0210E

ATC-66

TROUBLE DIAGNOSIS

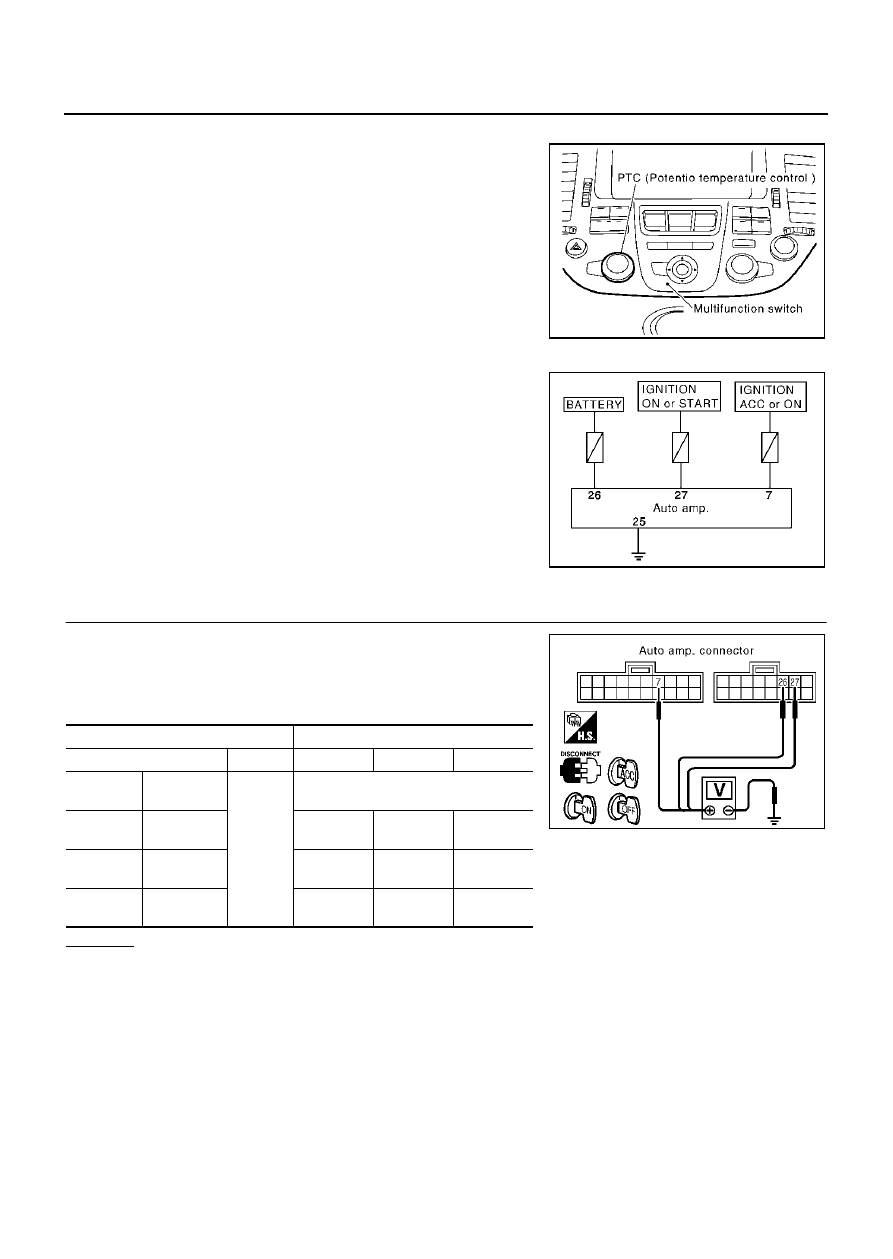

Potentio Temperature Control (PTC)

The PTC is built into the multifunction switch. It can be set at an
interval of 0.5

°

C (1.0

°

F) in the 18

°

C (60

°

F) to 32

°

C (90

°

F) tempera-

ture range by turning the temperature dial. The set temperature is
displayed.

DIAGNOSTIC PROCEDURE FOR A/C SYSTEM

SYMPTOM: A/C system does not come on.

1.

CHECK POWER SUPPLY CIRCUIT FOR AUTO AMP.

1.

Disconnect auto amp. connector.

2.

Turn ignition switch ON.

3.

Check voltage between auto amp. harness connector M119 ter-
minal 7 (GY/L), M120 terminals 26 (Y/G), 27 (P) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check 10A fuses [Nos. 2, 6 and 21 located in the fuse block (J/B) No.1].

●

If fuses are OK, check for open circuit in wiring harness. Repair or replace as necessary.

●

If fuses are NG, replace fuse and check wiring harness for short circuit. Repair or replace as
necessary.

RJIA1592E

RJIA0240E

Terminals

Ignition switch position

(+)

(-)

OFF

ACC

ON

Auto amp.
connector

Terminal No.
(Wire color)

Ground

voltage

M119

7 (GY/L)

Approx. 0V

Battery
voltage

Battery
voltage

M120

26 (Y/G)

Battery
voltage

Battery
voltage

Battery
voltage

M120

27 (P)

Approx. 0V

Approx. 0V

Battery
voltage

RJIA0241E

TROUBLE DIAGNOSIS

ATC-67

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2.

CHECK GROUND CIRCUIT FOR AUTO AMP.

1.

Turn ignition switch OFF.

2.

Check continuity between auto amp. harness connector M120
terminal 25 (B) and ground.

OK or NG

OK

>> Replace auto amp.

NG

>> Repair or replace harness.

LAN System Circuit

EJS001Y7

SYMPTOM: Mode door motor, intake door motor and/or air mix door motor does not operate normally.

DIAGNOSTIC PROCEDURE FOR LAN CIRCUIT

1.

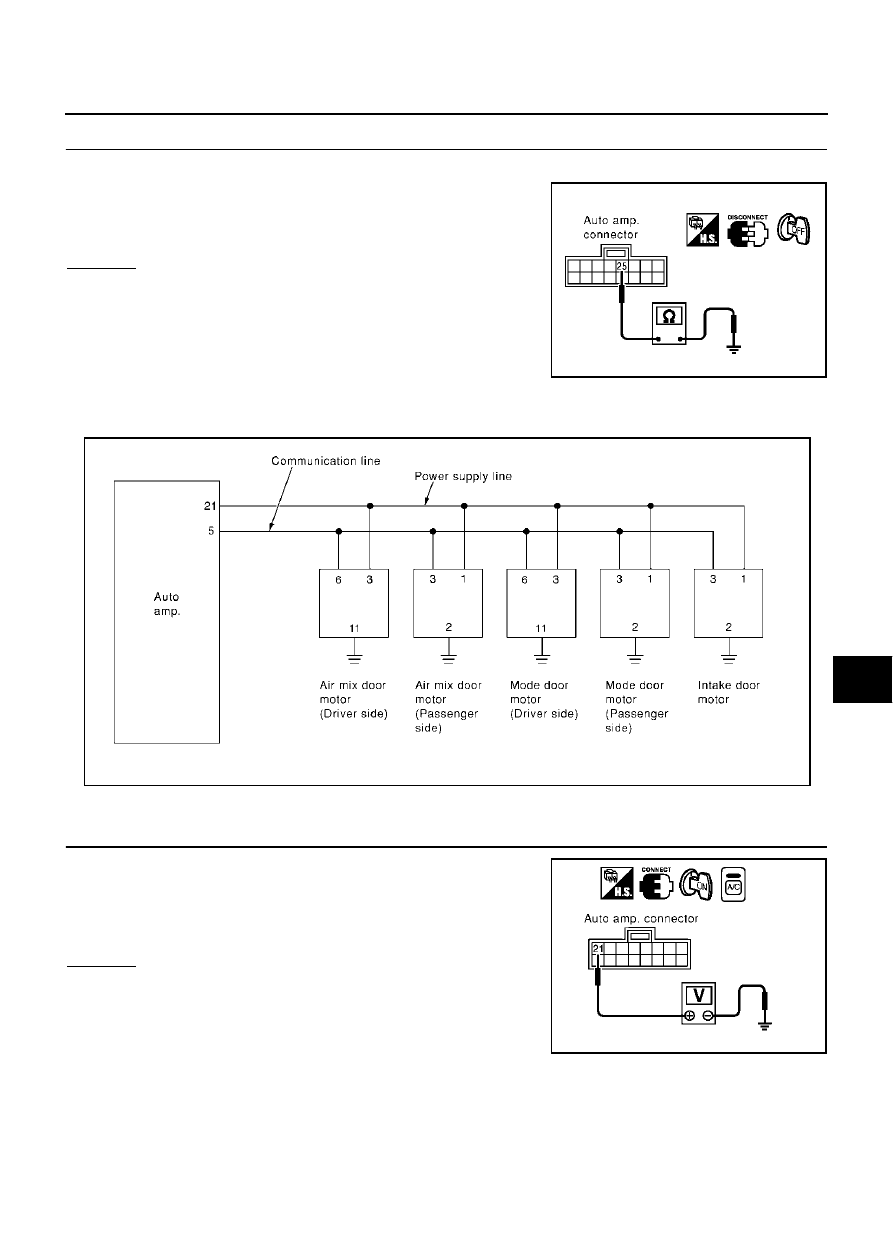

CHECK POWER SUPPLY FOR AUTO AMP. SIDE

1.

Turn ignition switch ON.

2.

Check voltage between auto amp. harness connector M120 ter-
minal 21 (GY) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace auto amp.

25 – Ground

: Continuity should exist.

RJIA0242E

RJIA0272E

21 – Ground

: Approx. 12V

RJIA0273E

ATC-68

TROUBLE DIAGNOSIS

2.

CHECK SIGNAL FOR AUTO AMP. SIDE

Check voltage between auto amp. harness connector M119 terminal
5 (G/Y) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace auto amp.

3.

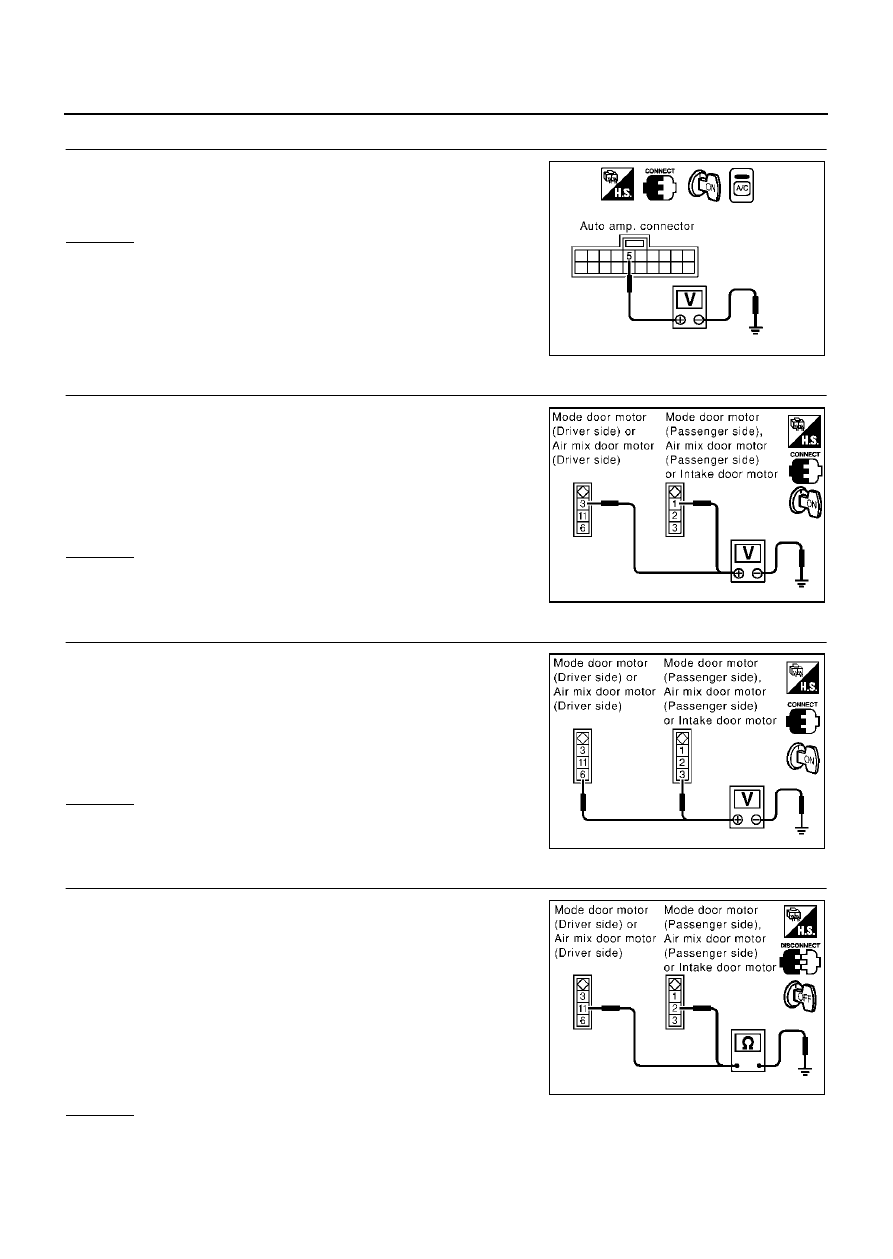

CHECK POWER SUPPLY FOR MOTOR SIDE

Check voltage between passenger side mode door motor harness
connector M106 terminal 1 (GY), passenger side air mix door motor
harness connector M107 terminal 1 (GY), intake door motor harness
connector M118 terminal 1 (GY), driver side mode door motor har-
ness connector M471 terminal 3 (GY), driver side air mix door motor
harness connector M472 terminal 3 (GY) and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Replace harness or connector.

4.

CHECK SIGNAL FOR MOTOR SIDE

Check voltage between passenger side mode door motor harness
connector M106 terminal 3(G/Y), passenger side air mix door motor
harness connector M107 terminal 3(G/Y), intake door motor harness
connector M118 terminal 3(G/Y), driver side door motor harness
connector M471 terminal 6(G/Y), driver side door motor connector
M472 terminal 6(G/Y) and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Replace harness or connector.

5.

CHECK MOTOR GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect door motor connector.

3.

Check continuity between passenger side mode door motor har-
ness connector M106 terminal 2 (B), passenger side air mix
door motor harness connector M107 terminal 2 (B), intake door
motor harness connector M118 terminal 2 (B), driver side mode
door motor harness connector M471 terminal 11 (B), driver side
air mix door motor harness connector M472 terminal 11 (B) and
ground.

OK or NG

OK

>> GO TO 6.

NG

>> Replace harness or connector.

5 – Ground

: Approx. 5V

RJIA0274E

1, 3 – Ground

: Approx. 12V

RJIA0275E

3, 6 – Ground

: Approx. 5V

RJIA0276E

2, 11 – Ground

: Continuity should exist.

RJIA0277E
