Infiniti F50. Manual - part 104





OVERHAUL

AT-301

D

E

F

G

H

I

J

K

L

M

A

B

AT

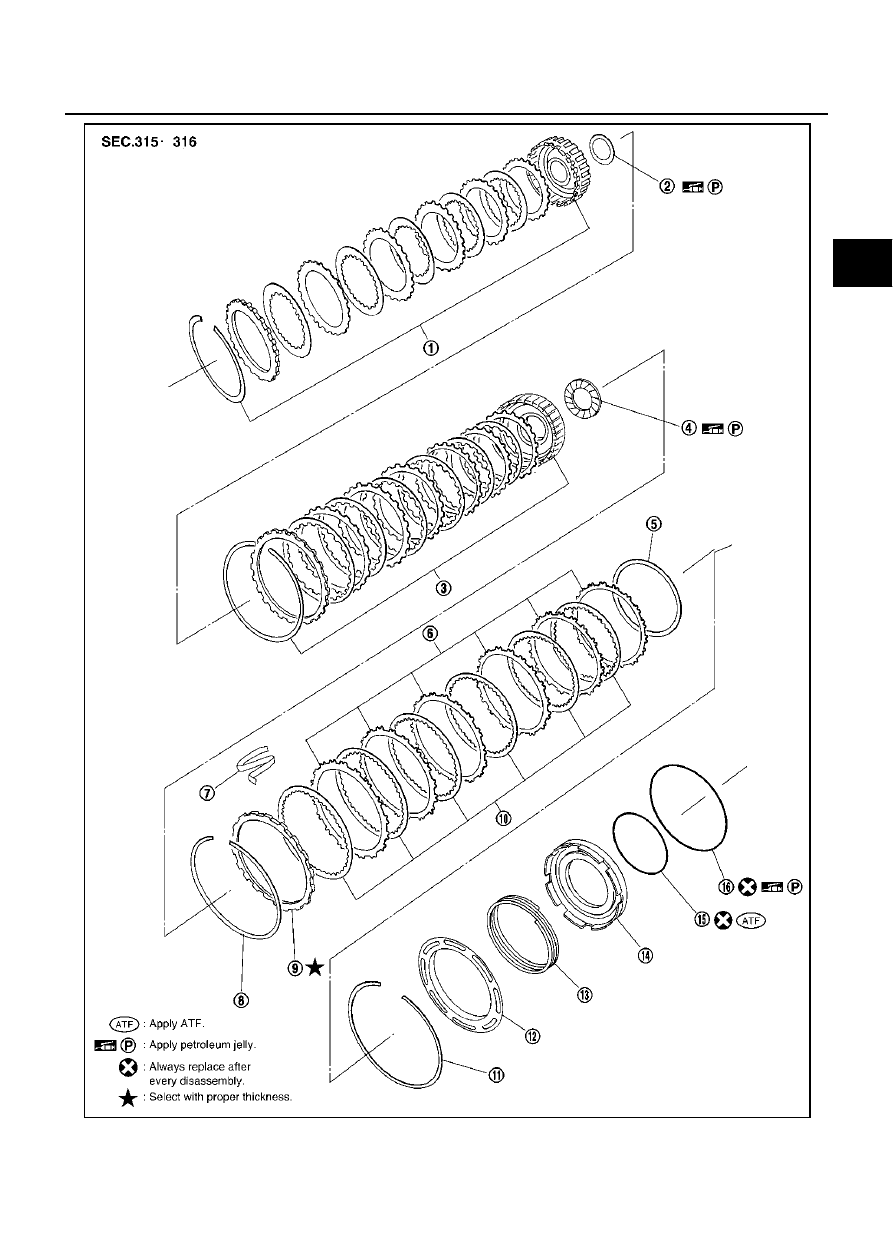

1.

High and low reverse clutch assem-
bly

2.

Needle bearing

3.

Direct clutch assembly

4.

Needle bearing

5.

Reverse brake dish plate

6.

Reverse brake driven plate

SCIA3413E

AT-302

OVERHAUL

7.

N-sprig

8.

Snap ring

9.

Reverse brake retaining plate

10. Reverse brake drive plate

11.

Snap ring

12. Spring retainer

13. Return spring

14. Reverse brake piston

15. D-ring

16. Lip seal

OVERHAUL

AT-303

D

E

F

G

H

I

J

K

L

M

A

B

AT

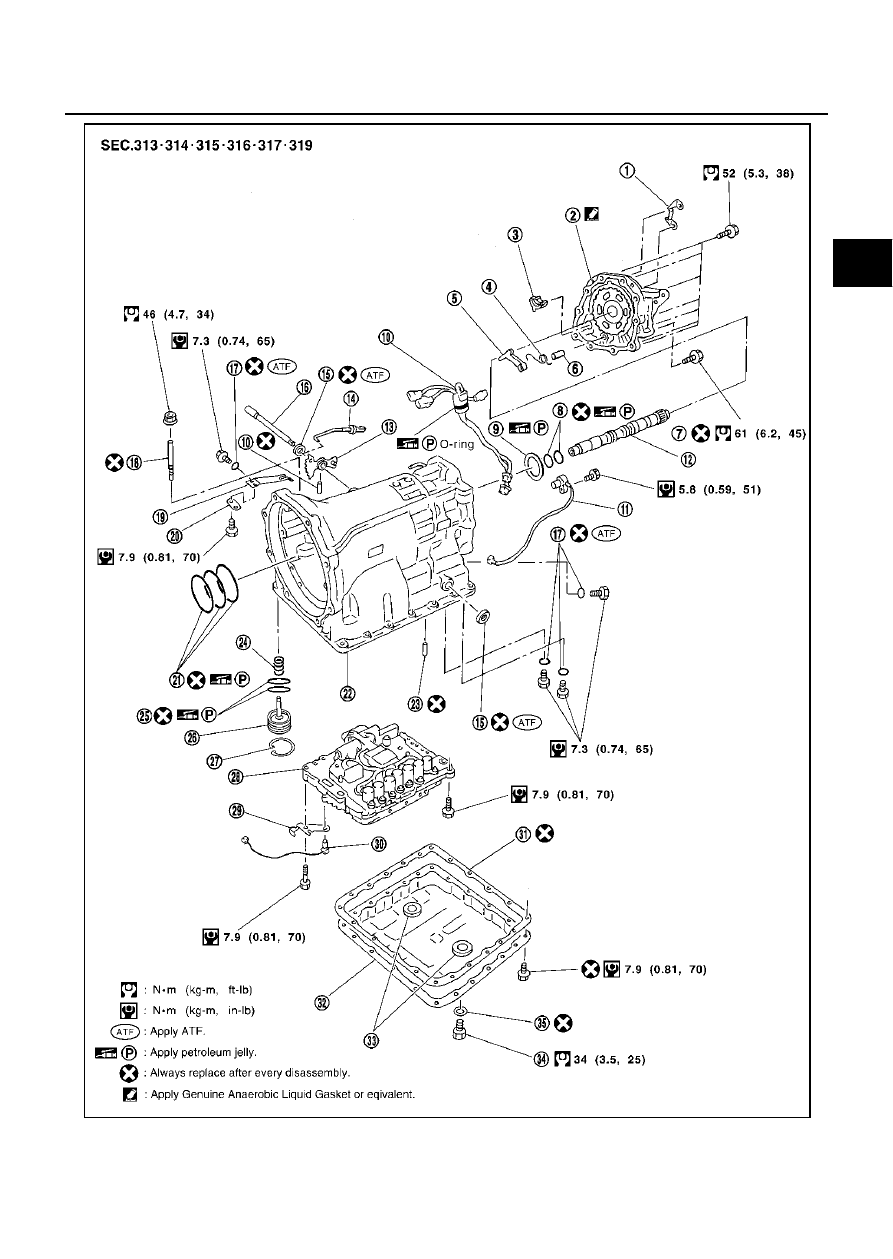

1.

Terminal bracket

2.

Output shaft & companion flange
complement

3.

Parking actuator support

4.

Return spring

5.

Parking pawl

6.

Pawl shaft

SCIA2906E

AT-304

OVERHAUL

7.

Self sealing bolt

8.

Seal ring

9.

Needle bearing

10. Terminal cord assembly

11.

Revolution sensor

12. Intermediate shaft

13. Manual plate

14. Parking rod

15. Manual shaft oil seal

16. Manual shaft

17. O-ring

18. Band servo anchor end pin

19. Detent spring

20. Spacer

21. Seal ring

22. Transmission case

23. Retaining pin

24. Return spring

25. O-ring

26. Servo assembly

27. Snap ring

28. Control valve assembly

29. Bracket

30. Fluid temperature sensor 2

31. Oil pan gasket

32. Oil pan

33. Magnet

34. Drain plug

35. Drain plug gasket
