ELECTRICAL UNITS LOCATION

ACS-45

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

ELECTRICAL UNITS LOCATION

PFP:25230

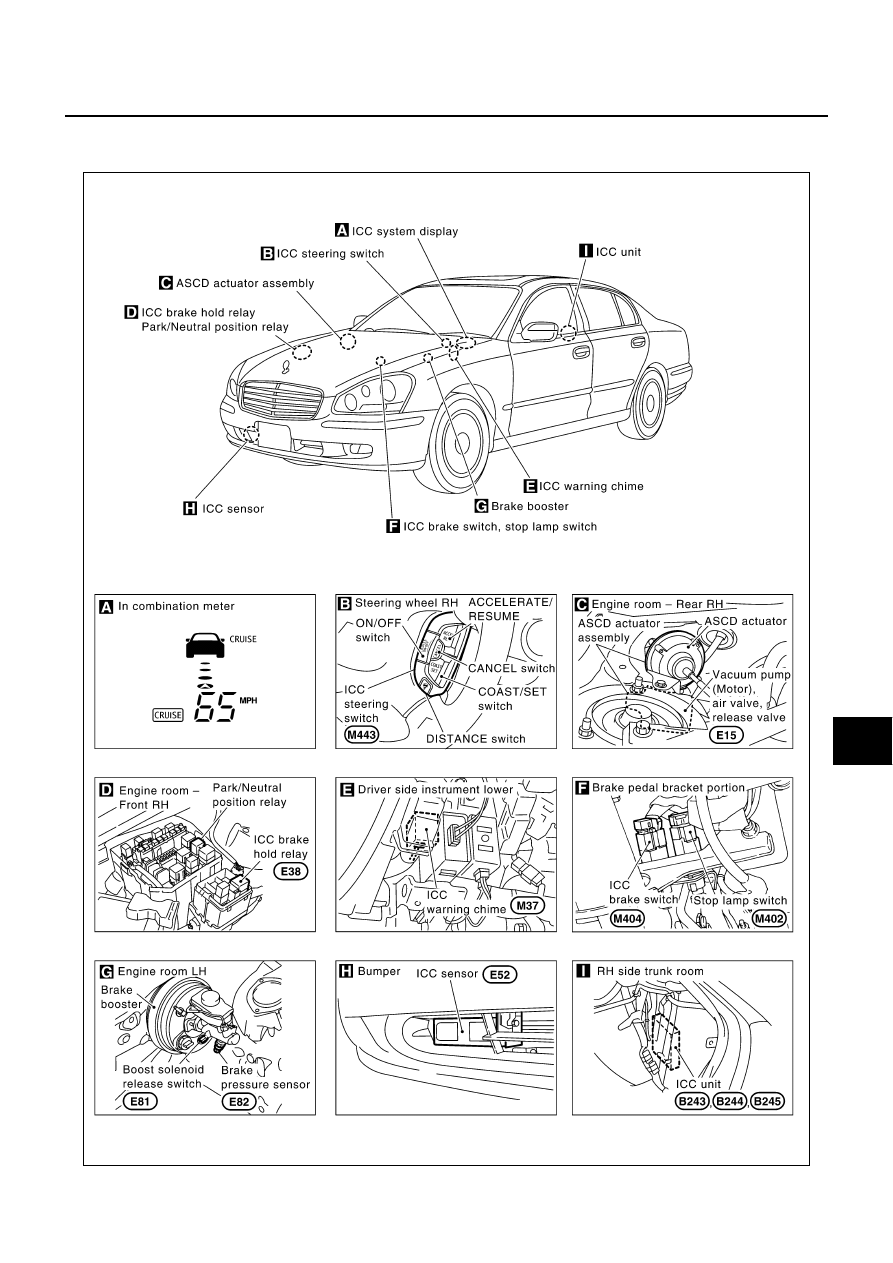

Component Parts and Harness Connector Location

EKS003P0

PKIA2300E

ACS-46

[ICC]

WIRING DIAGRAM

WIRING DIAGRAM

PFP:00000

Schematic

EKS003P1

TKWM0195E

WIRING DIAGRAM

ACS-47

[ICC]

C

D

E

F

G

H

I

J

L

M

A

B

ACS

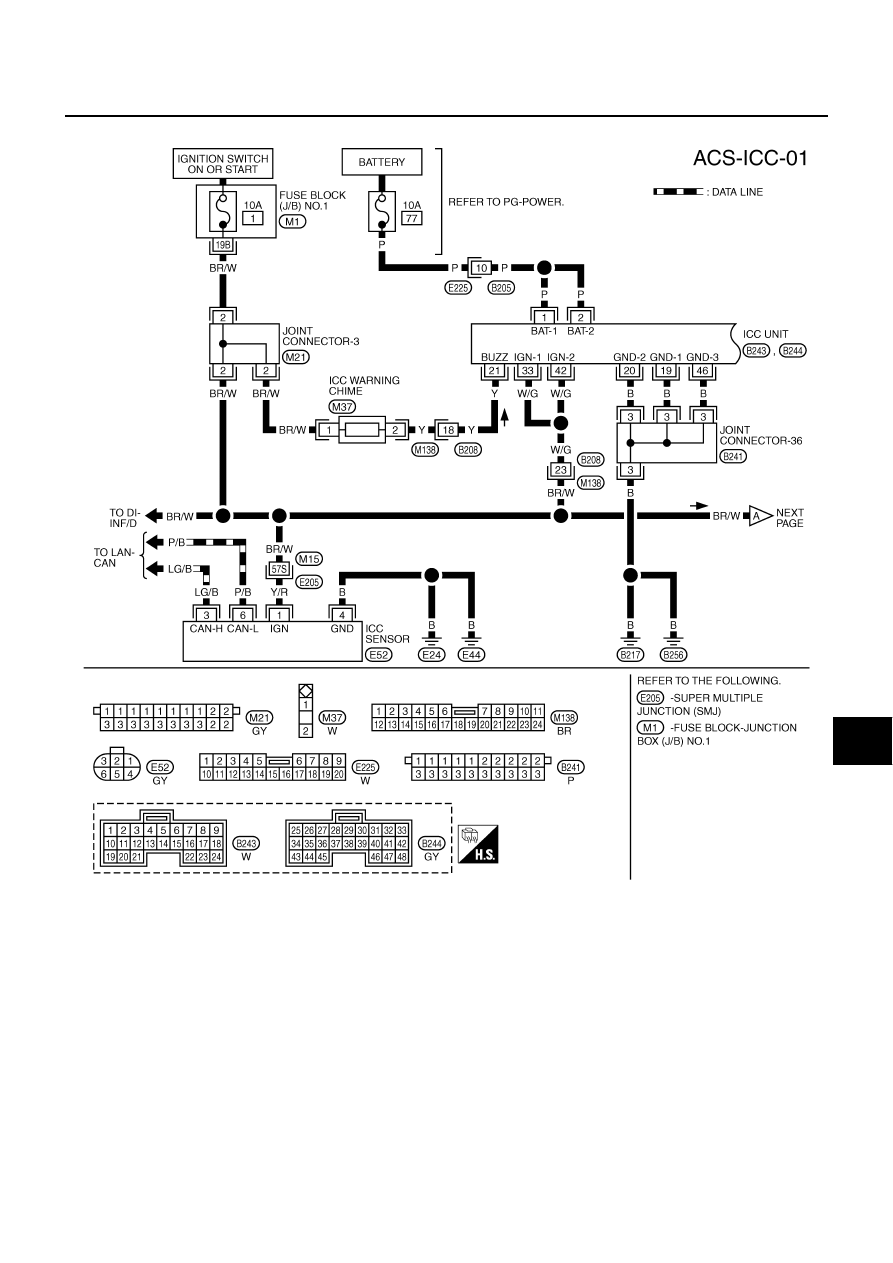

Wiring Diagram — ICC —

EKS003P2

TKWM0445E

ACS-48

[ICC]

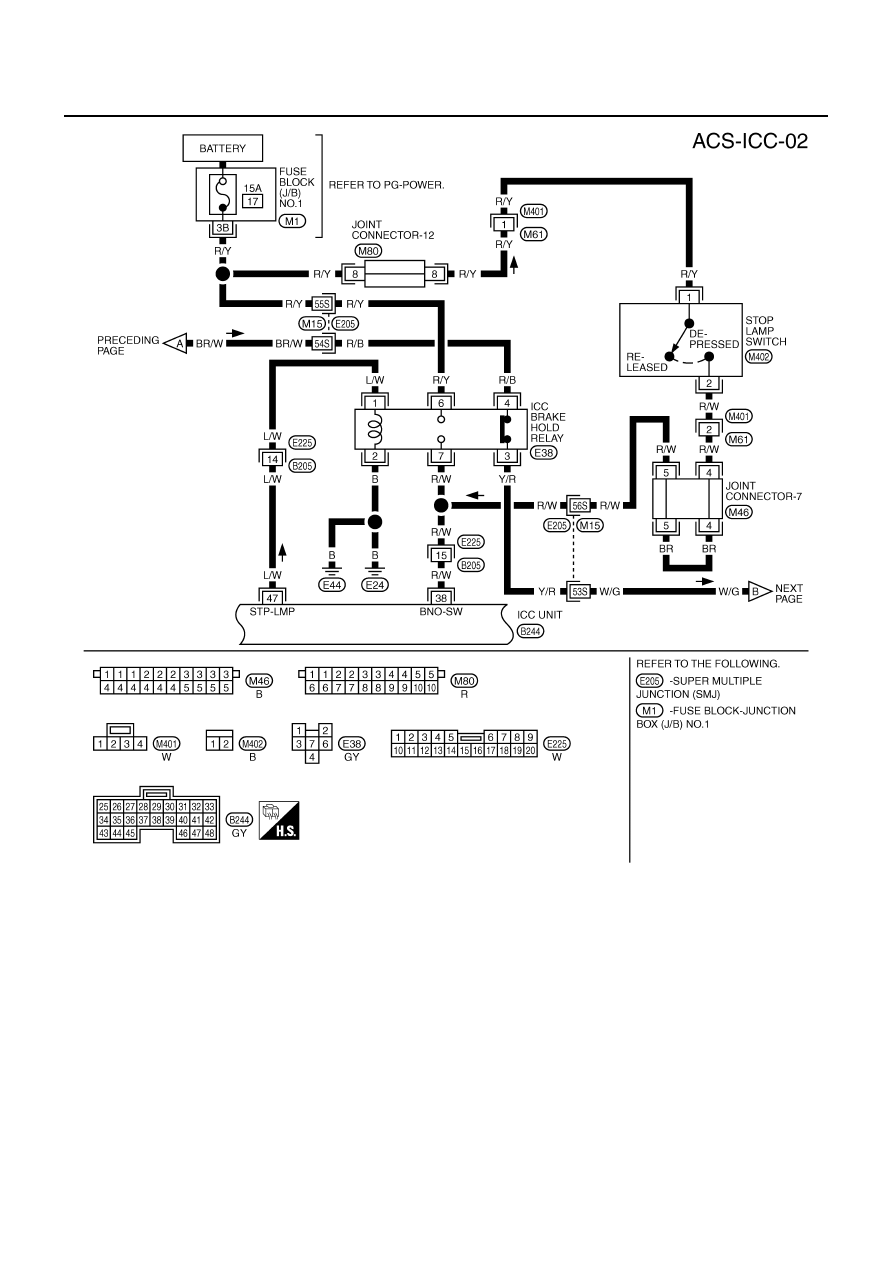

WIRING DIAGRAM

TKWM0446E
