Tool name

Description

Spring compressor

NT717

Removing and installing coil spring

GI

MA

EM

LC

EC

FE

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Preparation (Cont’d)

SU-3

Noise, Vibration and Harshness (NVH)
Troubleshooting

=NHSU0004

NVH TROUBLESHOOTING CHART

NHSU0004S01

Use the chart below to help you find the cause of the symptom. If necessary, repair or replace these parts.

Reference page

SU-5,

18

SU-10,

23

—

—

—

SU-9,

21

SU-6

SU-1

1

SU-6

—

—

—

—

—

—

AX-3

AX-3

—

—

—

BR-6

ST

-5

Possible Cause and
SUSPECTED
PARTS

Improper

installation,

looseness

Shock

absorber

deformation,

damage

or

deflection

Bushing

or

mounting

deterioration

Parts

interference

Spring

fatigue

Suspension

looseness

Incorrect

wheel

alignment

Stabilizer

bar

fatigue

Out-of-round

Imbalance

Incorrect

air

pressure

Uneven

tire

wear

Deformation

or

damage

Non-uniformity

Incorrect

tire

size

DRIVE

SHAFT

AXLE

SUSPENSION

TIRES

ROAD

WHEEL

BRAKES

STEERING

Symptom

SUSPENSION

Noise

×

×

×

×

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

×

×

×

Vibration

×

×

×

×

×

×

×

×

×

Shimmy

×

×

×

×

×

×

×

×

×

×

Judder

×

×

×

×

×

×

×

×

Poor quality
ride or han-
dling

×

×

×

×

×

×

×

×

×

×

TIRES

Noise

×

×

×

×

×

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

×

×

×

×

×

Vibration

×

×

×

×

×

×

Shimmy

×

×

×

×

×

×

×

×

×

×

×

×

×

Judder

×

×

×

×

×

×

×

×

×

×

×

×

Poor quality
ride or han-
dling

×

×

×

×

×

×

×

×

×

×

ROAD

WHEEL

Noise

×

×

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

×

×

Shimmy,
Judder

×

×

×

×

×

×

×

×

×

Poor quality
ride or han-
dling

×

×

×

×

×

×

×

×

: Applicable

FRONT SUSPENSION

Noise, Vibration and Harshness (NVH) Troubleshooting

SU-4

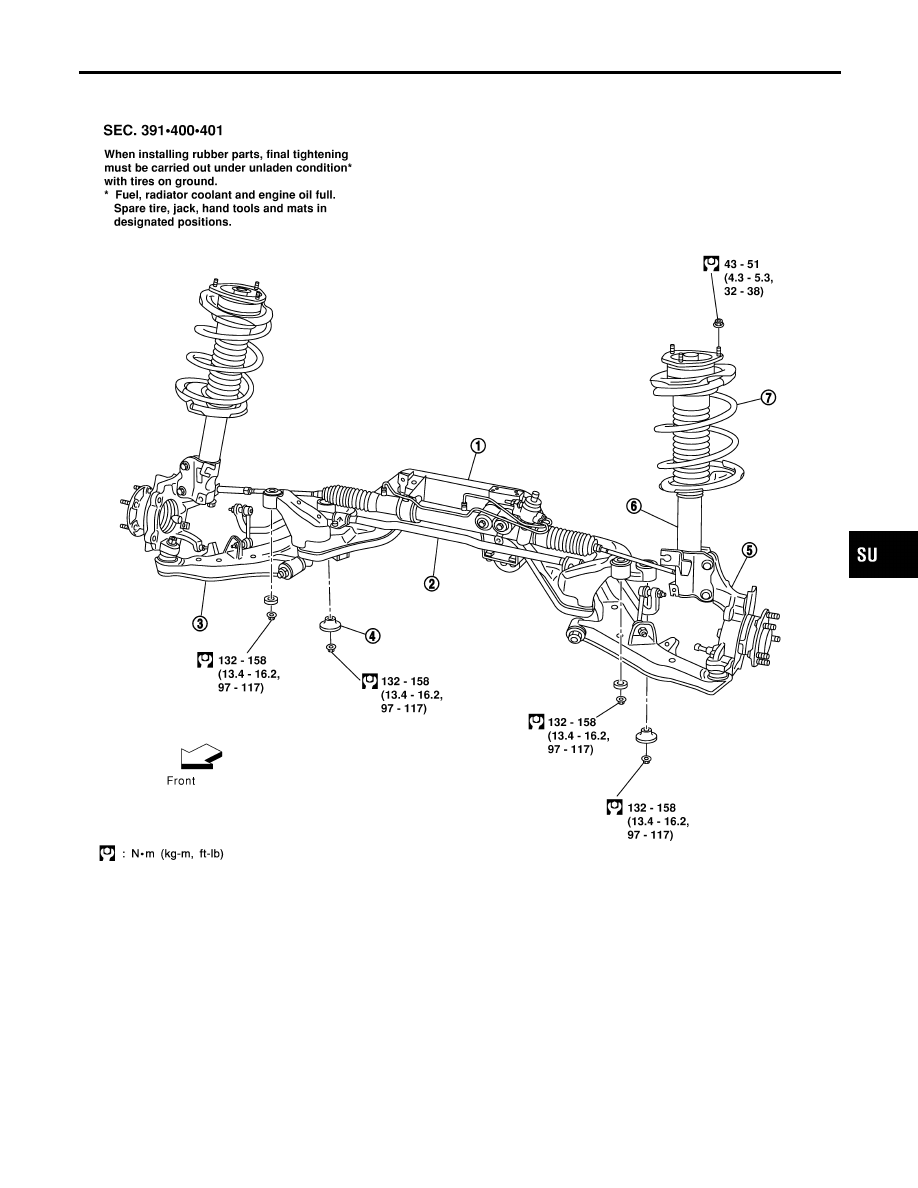

Components

NHSU0005

SSU042

1.

Front suspension member

2.

Stabilizer bar

3.

Transverse link

4.

Rebound stopper

5.

Knuckle

6.

Strut assembly

7.

Coil spring

GI

MA

EM

LC

EC

FE

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Components

SU-5

SMA525A

On-vehicle Service

FRONT SUSPENSION PARTS

NHSU0006

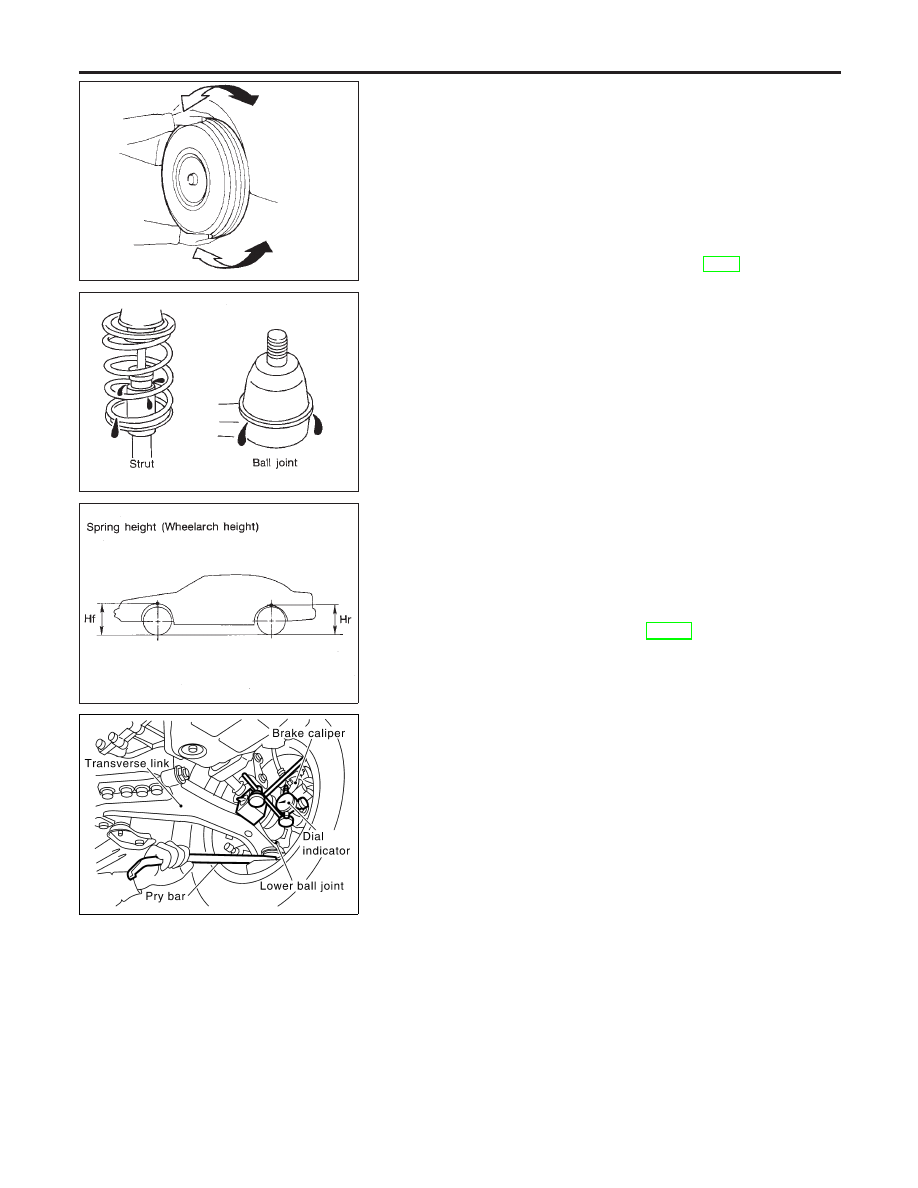

Check front axle and front suspension parts for excessive play,
cracks, wear or other damage.

I

Shake each front wheel to check for excessive play.

I

Make sure that cotter pin is inserted.

I

Retighten all axle and suspension nuts and bolts to the speci-
fied torque.

Tightening torque:

Refer to “FRONT SUSPENSION”, SU-5.

SFA392B

I

Check strut (shock absorber) for oil leakage or other damage.

I

Check suspension ball joint for grease leakage and ball joint
dust cover for cracks or other damage.
If ball joint dust cover is cracked or damaged, replace trans-
verse link.

SFA818AA

I

Check spring height from top of wheelarch to the ground.

a)

Vehicle must be unladen*, parked on a level surface, and tires
checked for proper inflation and wear (tread wear indicator
must not be showing).
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

b)

Bounce vehicle up and down several times before measuring.
Standard height: Refer to SDS (SU-16).

c)

Spring height is not adjustable. If out of specification, check for
worn springs or suspension parts.

SSU010

I

Check suspension ball joint end play.

a)

Jack up front of vehicle and set the stands.

b)

Clamp dial indicator onto transverse link and place indicator tip
on lower edge of brake caliper.

c)

Make sure front wheels are straight and brake pedal is
depressed.

d)

Place a pry bar between transverse link and inner rim of road
wheel.

e)

While raising and releasing pry bar, observe maximum dial
indicator value.

Vertical end play: 0 mm (0 in)

f)

If ball joint movement is beyond specifications, remove and
replace it.

FRONT WHEEL ALIGNMENT

NHSU0007

Before checking front wheel alignment, be sure to make a prelimi-
nary inspection (Unladen*).
*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand
tools and mats in designated positions.
