Inspection

NHST0030

I

If pulley is cracked or deformed, replace it.

I

If an oil leak is found around pulley shaft oil seal, replace the
seal.

I

If serration on pulley or pulley shaft is deformed or worn,
replace it.

SST038A

Assembly

NHST0031

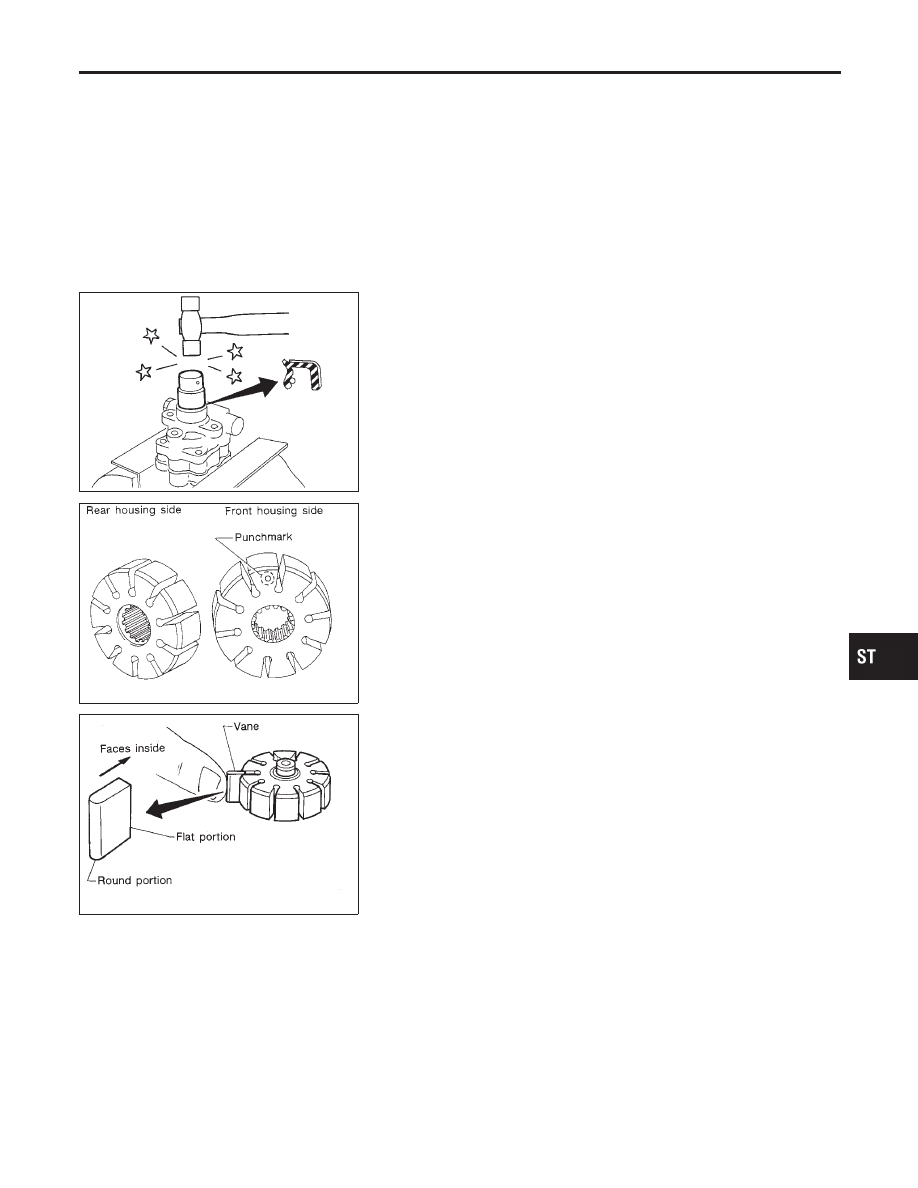

Assemble oil pump, noting the following instructions.

I

Make sure O-rings and oil seal are properly installed.

I

Always install new O-rings and oil seal.

I

Be careful of oil seal direction.

I

Cam ring, rotor and vanes must be replaced as a set if neces-
sary.

I

Coat each part with Genuine Nissan PSF II or equivalent when
assembling.

SST289A

I

Pay attention to the direction of rotor.

SST843A

I

When assembling vanes to rotor, rounded surfaces of vanes
must face cam ring side.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PUMP

Inspection

ST-27

SST472C

I

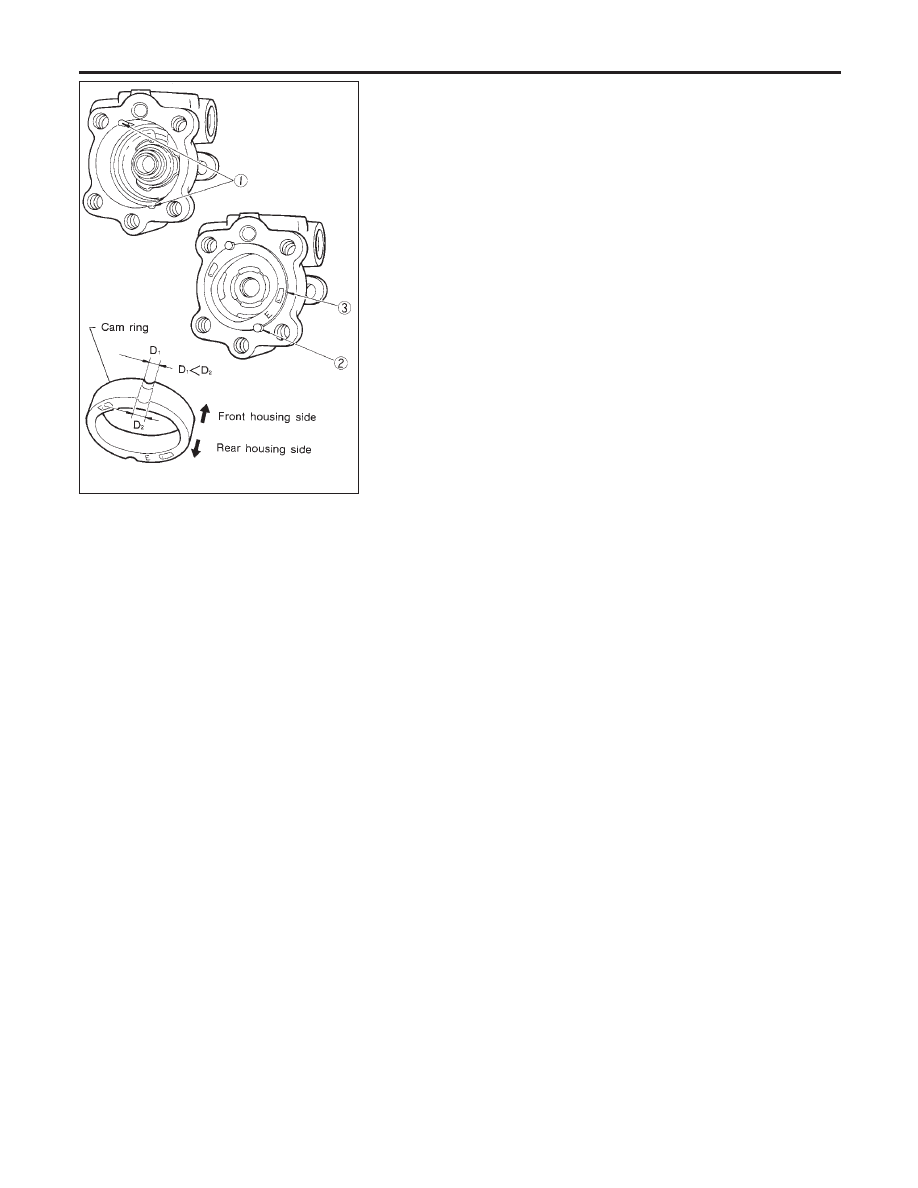

Insert pin 2 into pin groove 1 of front housing and front side
