DIAGNOSTIC RESULT ITEM CHART

NHSC0019S01

Diagnostic item

Service procedure

CRANKING VOLTAGE NORMAL

Go to “WORK FLOW”, SC-14.

CRANKING VOLTAGE LOW

Go to “WORK FLOW”, SC-14.

CHARGE BATTERY

Perform the slow battery charging procedure. (Initial rate of charge is 10A for 12 hours.)
Perform battery test again with Battery/Starting/Charging system tester. Refer to SC-7.

REPLACE BATTERY

Before replacing battery, clean the battery cable clamps and battery posts. Perform bat-
tery test again with Battery/Starting/Charging system tester. Refer to SC-7. If second test
result is “REPLACE BATTERY”, then do so. Perform battery test again to confirm repair.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

EL

IDX

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-13

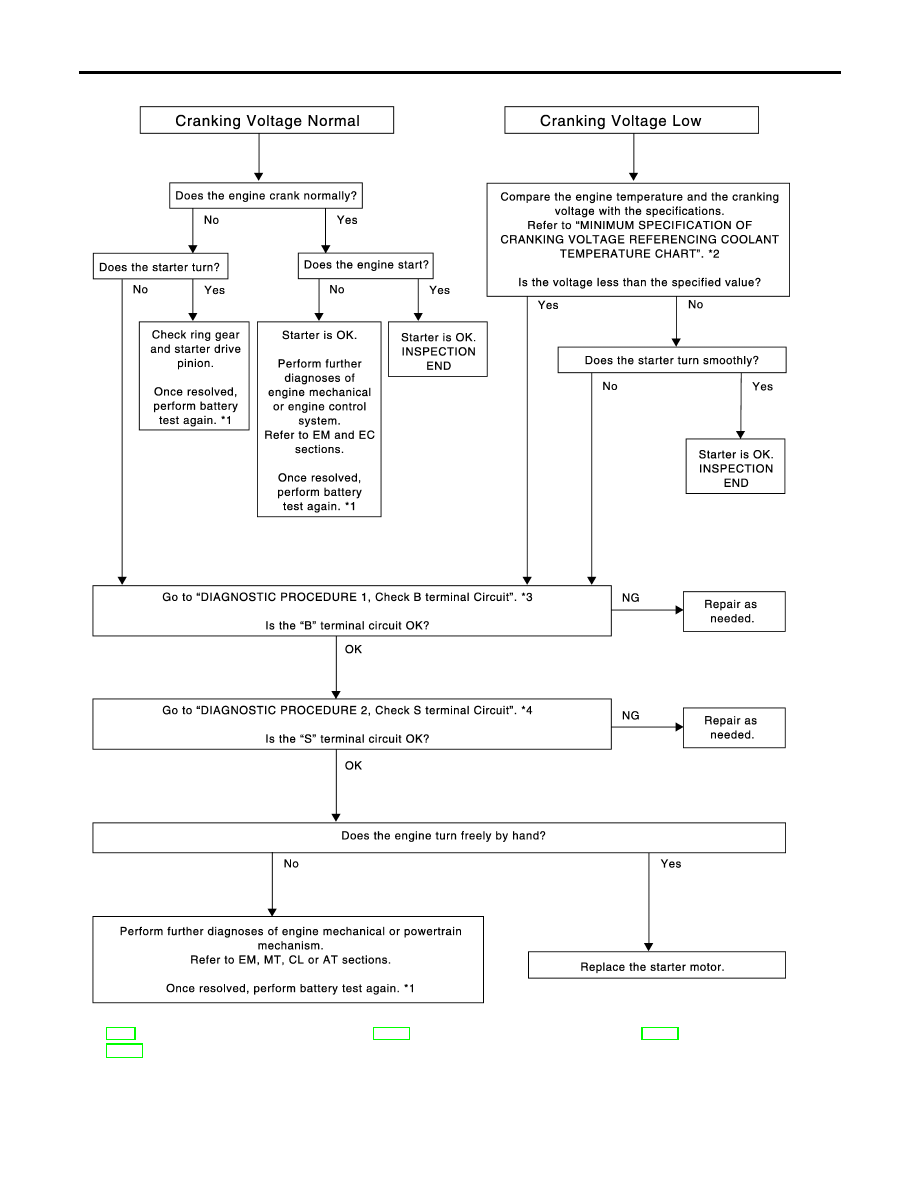

WORK FLOW

NHSC0019S02

SEL411XA

*1

SC-7

*2

SC-18

*3

SC-15

*4

SC-17

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-14

DIAGNOSTIC PROCEDURE 1

NHSC0019S03

Check “B” Terminal Circuit

NHSC0019S0301

1

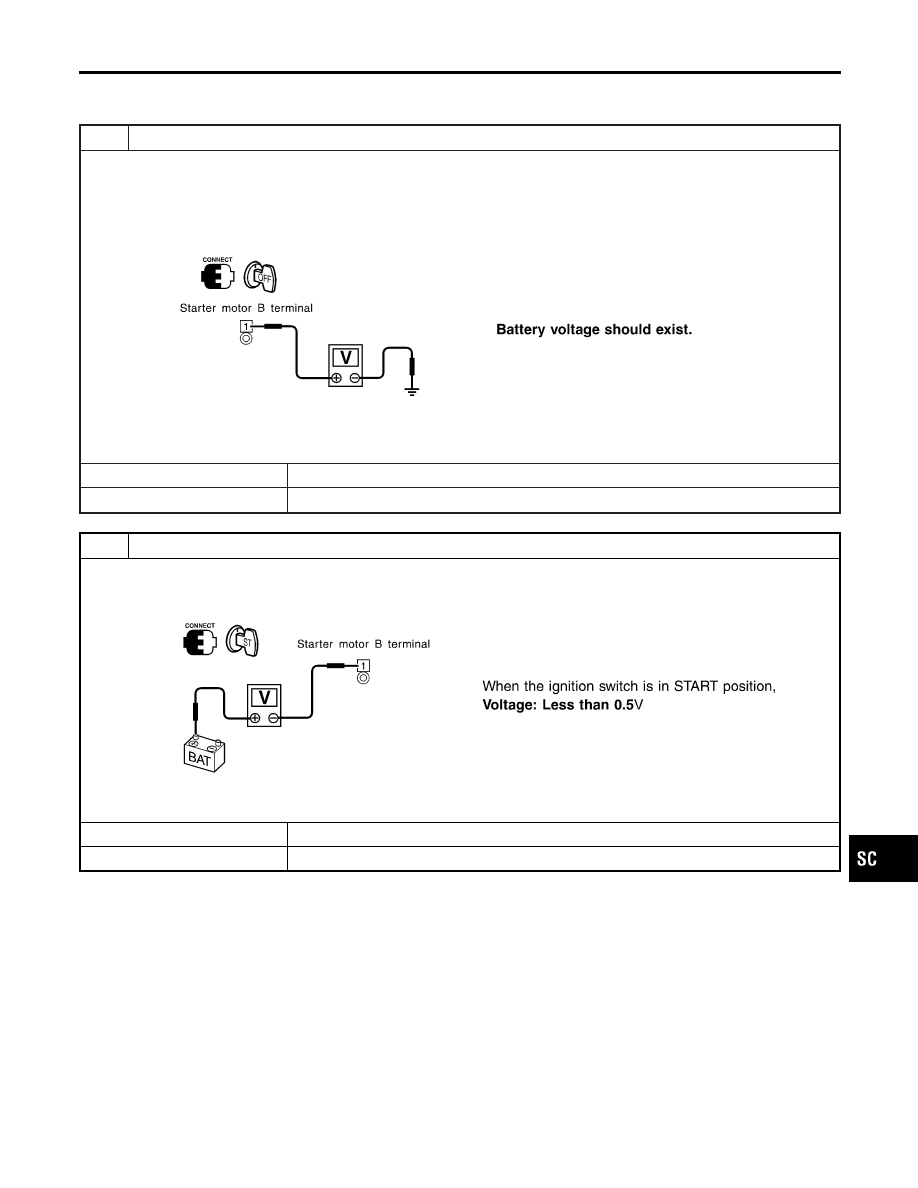

CHECK POWER SUPPLY FOR STARTER MOTOR “B” TERMINAL

1. Remove the fuel pump fuse.
2. Crank or start the engine (where possible) until the fuel pressure is released.
3. Turn the ignition switch OFF.
4. Check that the starter motor B terminal E202 terminal 1 (B/R) connection is clean and tight.
5. Check voltage between starter motor B terminal E202 terminal 1 (B/R) and ground using a digital circuit tester.

SEL961XA

OK or NG

OK

©

GO TO 2.

NG

©

Check harness between the battery and the starter motor for open circuit.

2

CHECK BATTERY CABLE CONNECTION QUALITY (VOLTAGE DROP TEST)

1. Check voltage between starter motor B terminal E202 terminal 1 (B/R) and battery positive terminal using a digital cir-

cuit tester.

SEL962XA

OK or NG

OK

©

GO TO 3.

NG

©

Check harness between the battery and the starter motor for poor continuity.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

EL

IDX

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-15

3

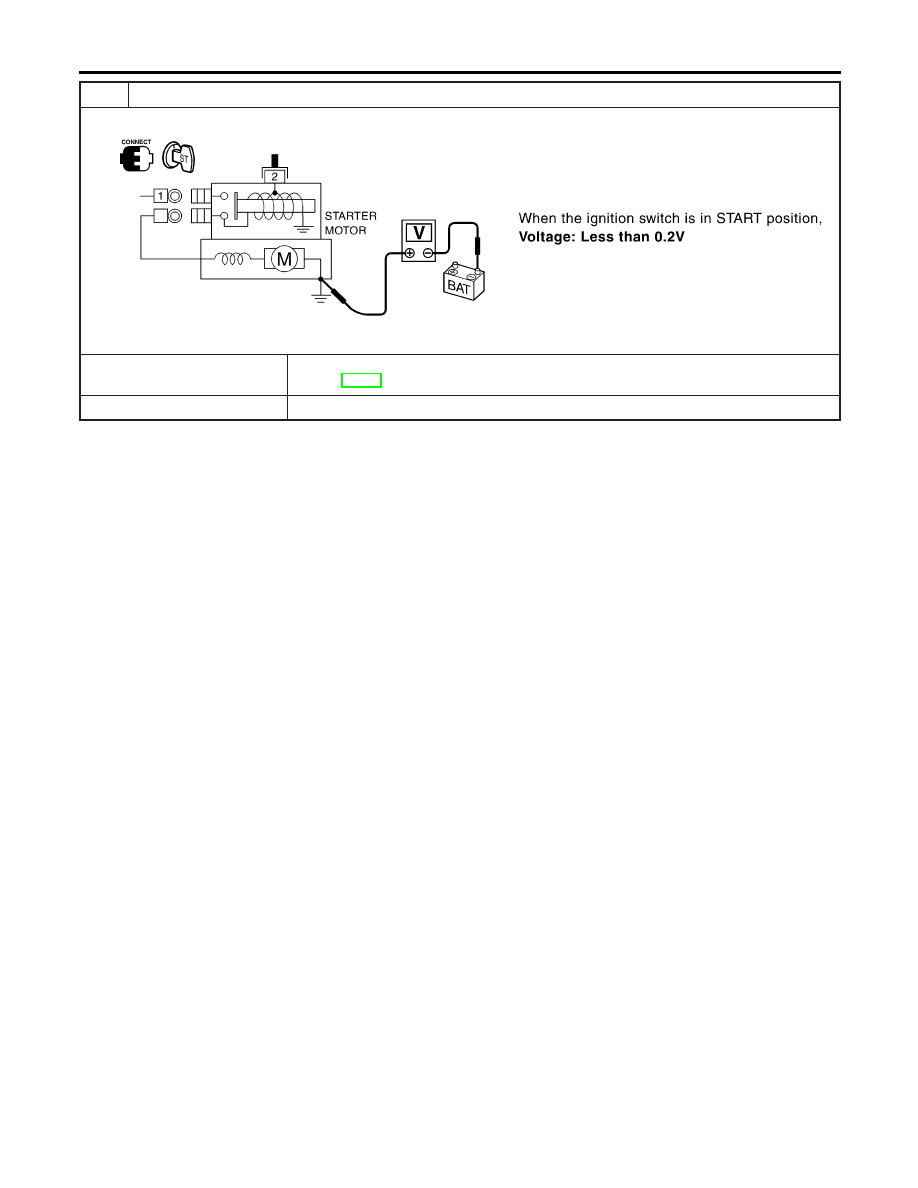

CHECK STARTER MOTOR GROUND CIRCUIT (VOLTAGE DROP TEST)

1. Check voltage between starter motor case and battery negative terminal using a digital circuit tester.

SEL947X

OK or NG

OK

©

Starter motor “B” terminal circuit is OK. Further inspection necessary. Refer to “WORK
FLOW”, SC-14.

NG

©

Check the starter motor case and ground for poor continuity.
