Infiniti I35 (A33). Manual - part 579





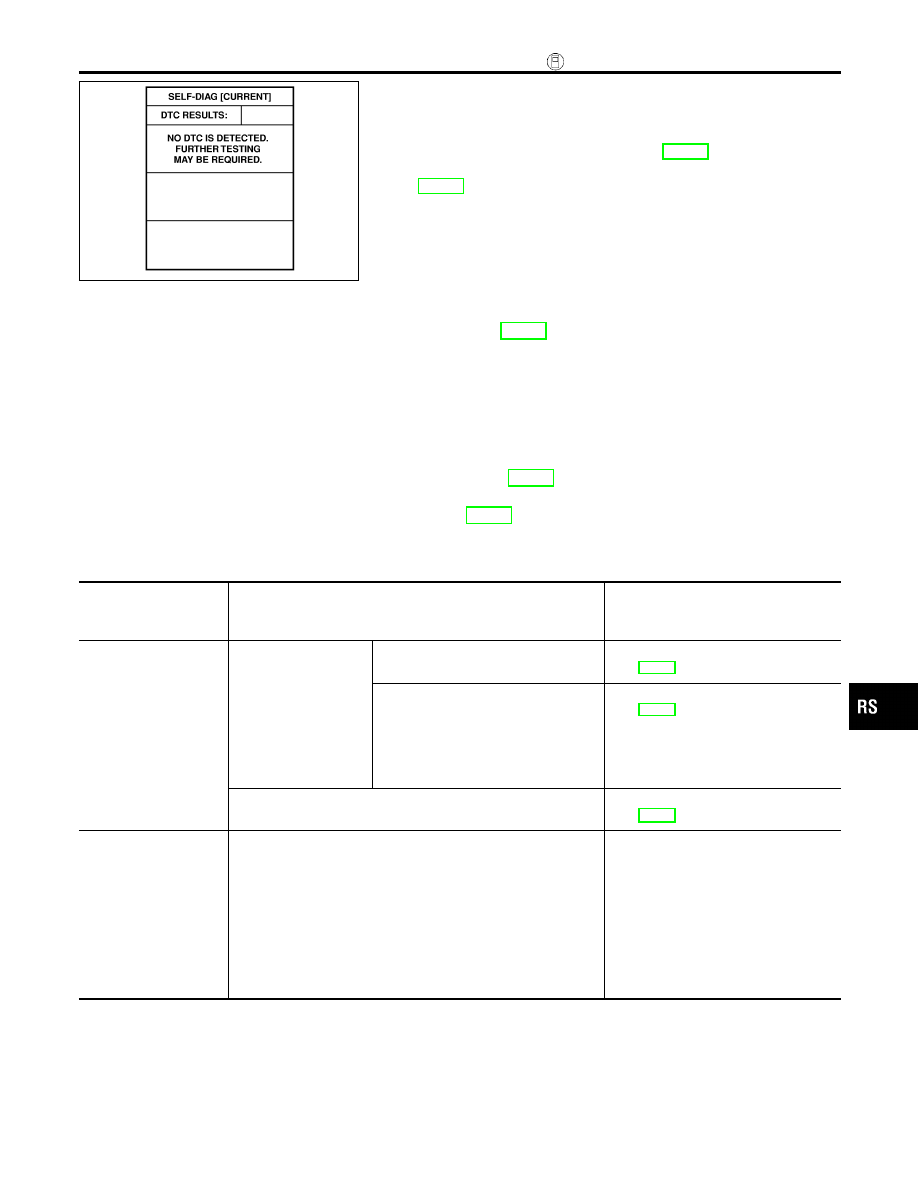

SRS701

If no malfunction is detected on “SELF-DIAG [CURRENT]” even
though malfunction is detected in “SRS Operation Check”, check
the battery voltage.
If the battery voltage is less than 9V, charge the battery. Then go
to DIAGNOSTIC PROCEDURE 3, page RS-45.
If the battery voltage is OK, go to DIAGNOSTIC PROCEDURE 4,
page RS-47, to diagnose the following cases:

I

Self-diagnostic results “SELF-DIAG [PAST]” (previously stored
in the memory) might not be erased after repair.

I

The SRS system malfunctions intermittently.

8.

Touch “PRINT”.

9.

Compare diagnostic codes to “CONSULT-II Diagnostic Code
Chart”, page RS-43.

10. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears in order to return to User mode from Diagnosis mode.

11. Turn ignition switch “OFF”, then turn off and disconnect

CONSULT-II, and disconnect both battery cables.

12. Repair the system as outlined by the “Repair order” in “CON-

SULT-II Diagnostic Code Chart”, that corresponds to the self-
diagnostic result. For replacement procedure of component
parts, refer to RS-17.

13. After repairing the system, go to DIAGNOSTIC PROCEDURE

3, page RS-45 for final checking.

CONSULT-II Diagnostic Code Chart (“SELF-DIAG
[CURRENT]”)

NHRS0048S0101

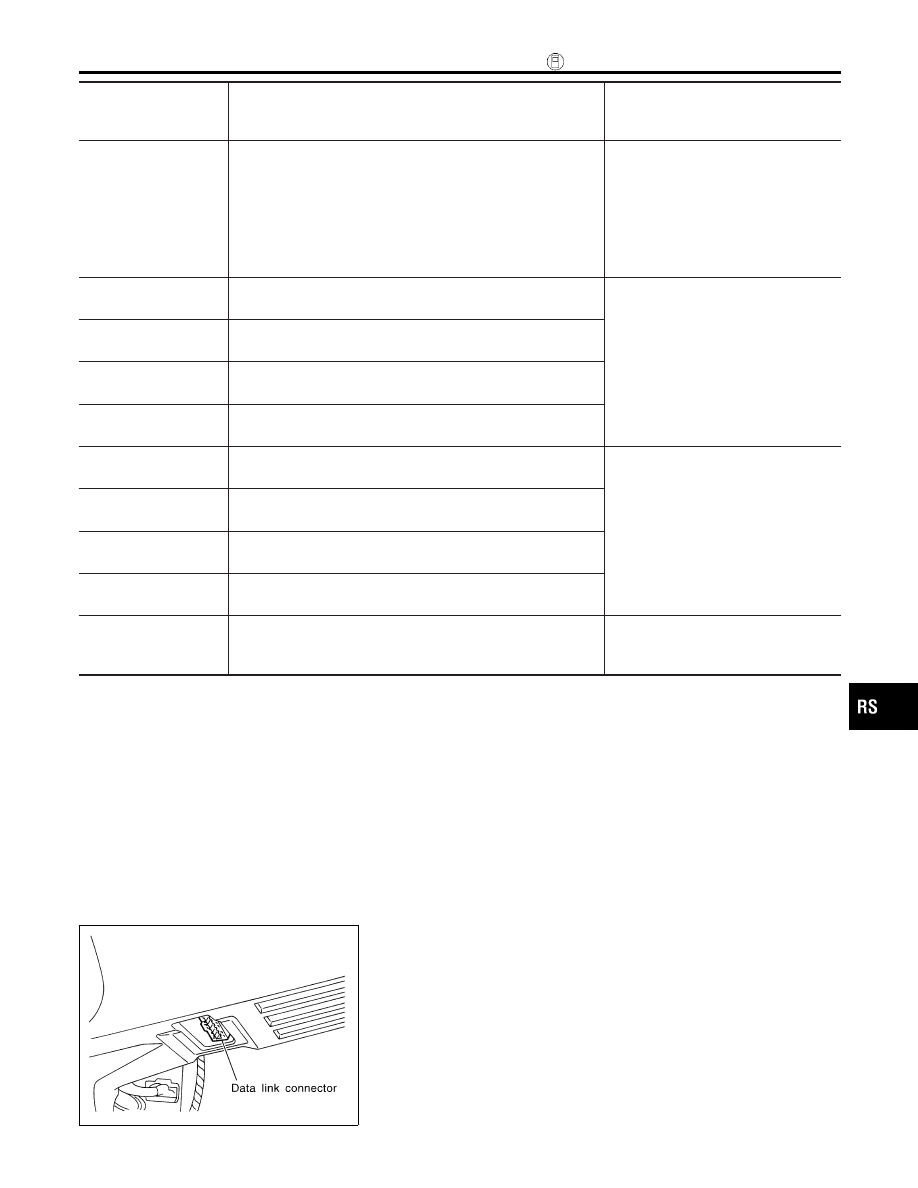

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replace-

ment.”

NO DTC IS
DETECTED.

When malfunction is
indicated by the “AIR
BAG” warning lamp in
User mode

I

Low battery voltage (Less than 9V)

I

Go to DIAGNOSTIC PROCEDURE
3 (RS-45) after charging battery.

I

Self-diagnostic results “SELF-DIAG
[PAST]” (previously stored in the
memory) might not be erased after
repair.

I

Intermittent malfunction has been
detected in the past.

I

Go to DIAGNOSTIC PROCEDURE
4 (RS-47).

I

No malfunction is detected.

I

Go to DIAGNOSTIC PROCEDURE
3 (RS-45).

DRIVER AIRBAG
MODULE
[OPEN]

I

Driver air bag module circuit is open. (including the spiral
cable)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace driver air bag module.

(Before disposal, it must be
deployed.)

4. Replace the spiral cable.
5. Replace the diagnosis sensor unit.
6. Replace the related harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-43

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replace-

ment.”

DRIVER AIRBAG
MODULE
[VB-SHORT]

I

Driver air bag module circuit is shorted to a power supply cir-
cuit. (including the spiral cable)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the spiral cable.
4. Replace driver air bag module.

(Before disposal, it must be
deployed.)

5. Replace the diagnosis sensor unit.
6. Replace the related harness.

DRIVER AIRBAG
MODULE
[GND-SHORT]

I

Driver air bag module circuit is shorted to ground. (including
the spiral cable)

DRIVER AIRBAG
MODULE
[SHORT]

I

Driver air bag module circuit is shorted between lines.

ASSIST A/B MODULE
[OPEN]

I

Front passenger air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front passenger air bag

module. (Before disposal, it must
be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

ASSIST A/B MODULE
[VB-SHORT]

I

Front passenger air bag module circuit is shorted to a power
supply circuit.

ASSIST A/B MODULE
[GND-SHORT]

I

Front passenger air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

I

Front passenger air bag module circuit is shorted between
lines.

CRASH ZONE SEN
[UNIT FAIL]
CRASH ZONE SEN
[COMM FAIL]

I

Crash zone sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the crash zone sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE LH
[OPEN]

I

LH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace LH side air bag module.

(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE LH
[VB-SHORT]

I

LH side air bag module circuit is shorted to a power supply
circuit.

SIDE MODULE LH
[GND-SHORT]

I

LH side air bag module circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

I

LH side air bag module circuit is shorted between lines.

SIDE MODULE RH
[OPEN]

I

RH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace RH side air bag module.

(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE RH
[VB-SHORT]

I

RH side air bag module circuit is shorted to a power supply
circuit.

SIDE MODULE RH
[GND-SHORT]

I

RH side air bag module circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

I

RH side air bag module circuit is shorted between lines.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]

I

LH side air bag (Satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the LH side air bag (Satel-

lite) sensor.

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-44

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replace-

ment.”

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]

I

RH side air bag (Satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the RH side air bag (Satel-

lite) sensor.

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[OPEN]

I

Front LH seat belt pre-tensioner circuit is open.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front LH seat belt.

(Before disposal, it must be acti-
vated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[VB-SHORT]

I

Front LH seat belt pre-tensioner circuit is shorted to a power
supply circuit.

PRE-TEN FRONT LH
[GND-SHORT]

I

Front LH seat belt pre-tensioner circuit is shorted to ground.

PRE-TEN FRONT LH
[SHORT]

I

Front LH seat belt pre-tensioner circuit is shorted between
lines.

PRE-TEN FRONT RH
[OPEN]

I

Front RH seat belt pre-tensioner circuit is open.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front RH seat belt.

(Before disposal, it must be acti-
vated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT RH
[VB-SHORT]

I

Front RH seat belt pre-tensioner circuit is shorted to a power
supply circuit.

PRE-TEN FRONT RH
[GND-SHORT]

I

Front RH seat belt pre-tensioner circuit is shorted to ground.

PRE-TEN FRONT RH
[SHORT]

I

Front RH seat belt pre-tensioner circuit is shorted between
lines.

CONTROL UNIT

I

Diagnosis sensor unit is malfunctioning.

1. Visually check the wiring harness

connection.

2. Replace the diagnosis sensor unit.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the next
step. When malfunction is eliminated, further repair work is not required.

SRS694

DIAGNOSTIC PROCEDURE 3

NHRS0048S02

Final checking after repairing SRS by using CONSULT-II —
Diagnosis mode
1.

After repairing SRS, connect both battery cables.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch from “OFF” to “ON”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-45

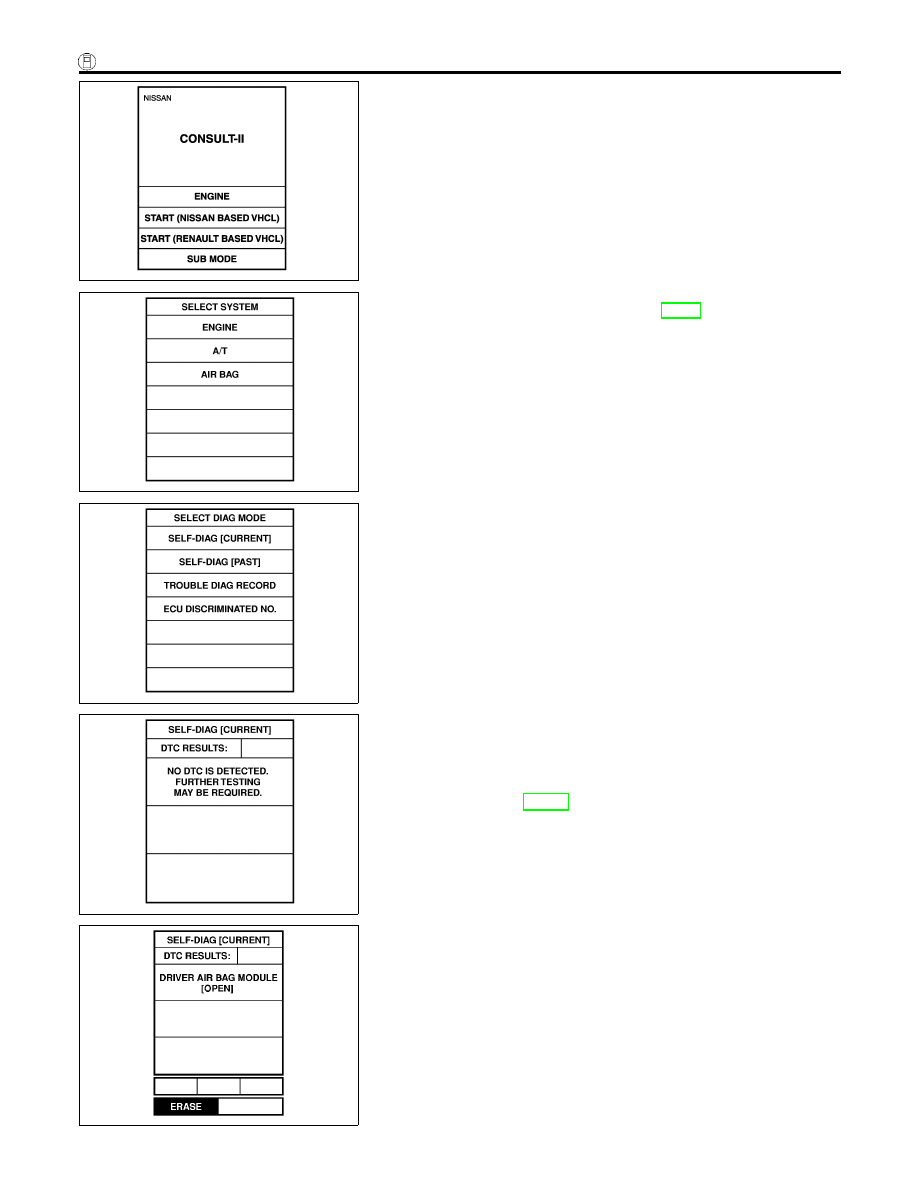

PHIA0157E

4.

Touch “START (NISSAN BASED VHCL)”.

SRS771

5.

Touch “AIR BAG”.
If “AIR BAG” is not indicated, go to GI-42, “CONSULT-II Data
Link Connector (DLC) Circuit”.

SRS697

6.

Touch “SELF-DIAG [CURRENT]”.

SRS701

7.

If no malfunction is detected on “SELF-DIAG [CURRENT]”,
repair of SRS is completed. Go to step 8.
If any malfunction is displayed on “SELF-DIAG [CURRENT]”,
the malfunctioning part is not repaired completely or another
malfunctioning part is detected. Go to DIAGNOSTIC PROCE-
DURE 2, page RS-42, and repair malfunctioning part com-
pletely.

SHIA0180E

8.

Touch “ERASE”.

NOTE:
Touch “ERASE” to clear the memory of the malfunction
(“SELF-DIAG [PAST]”).
If the memory of the malfunction in “SELF-DIAG [PAST]” is not
erased, the User mode shows the system malfunction by the
operation of the warning lamp even if the malfunction is repaired
completely.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-46
