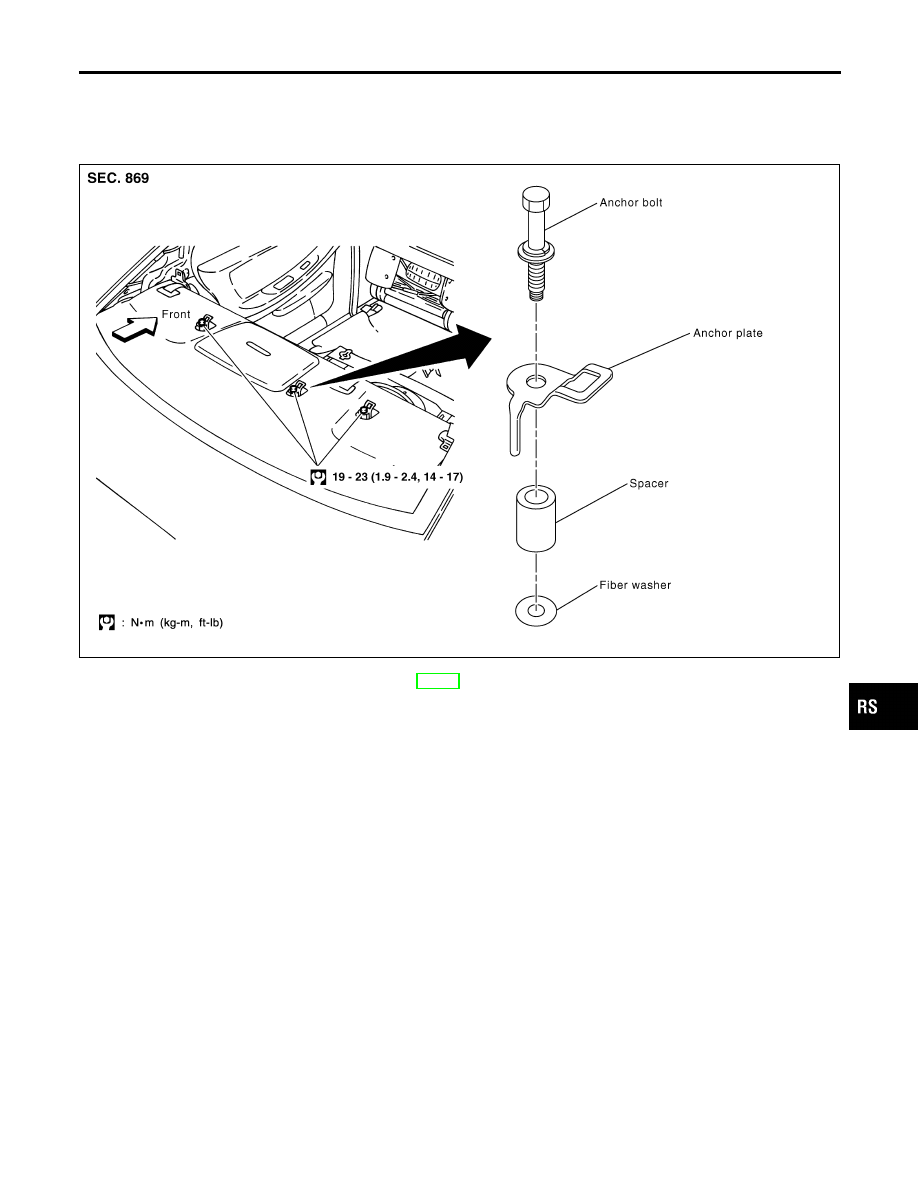

Tether Anchor Plate

REMOVAL AND INSTALLATION

=NHRS0039

CAUTION:

Replace anchor bolts if they are deformed or worn out.

SRS719-A

1. Remove tether anchor plate cover. Refer to BT-35, “SIDE AND FLOOR TRIM” for details.
2. Remove tether anchor plate.
NOTE:

I

To install, reverse the removal procedure sequence.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Tether Anchor Plate

RS-11

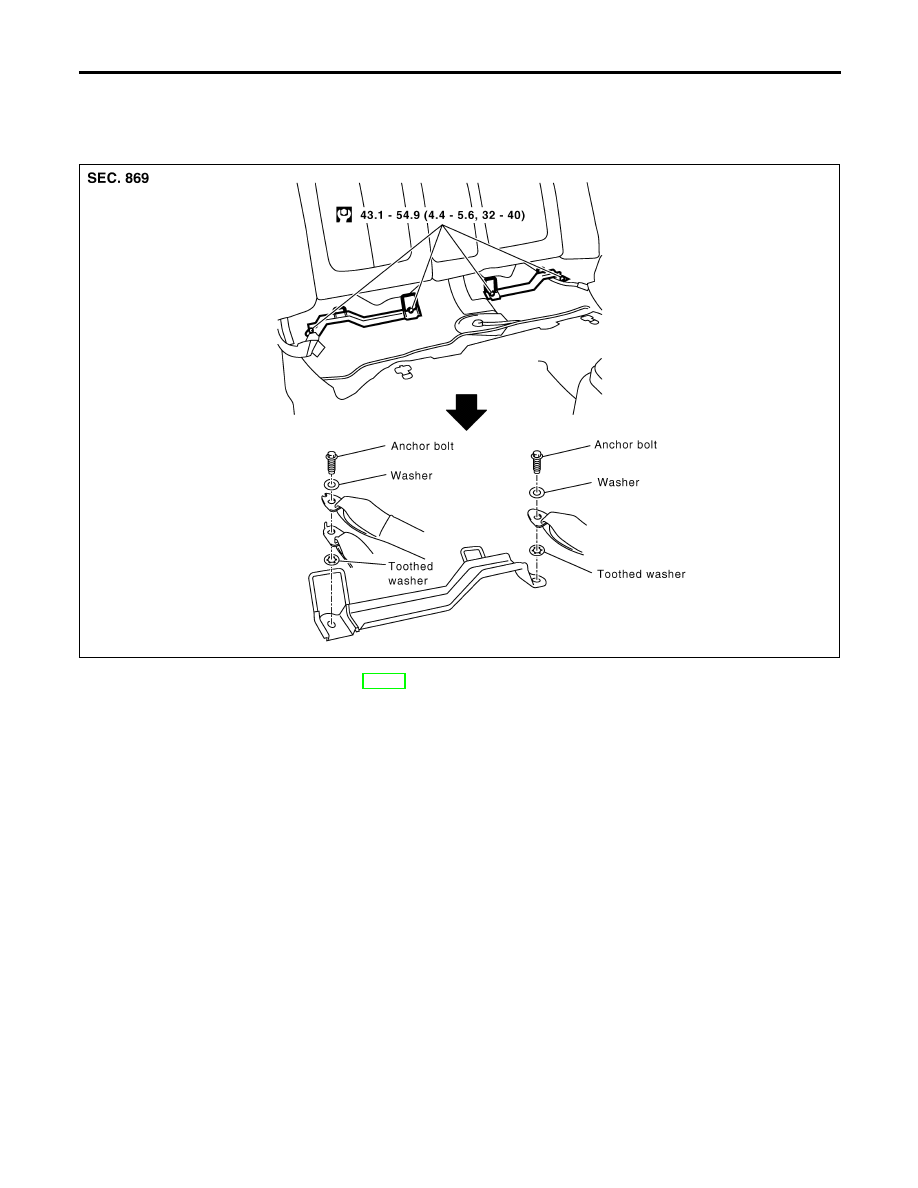

Isofix Child Restraint Anchorage

REMOVAL AND INSTALLATION

=NHRS0053

CAUTION:

Replace anchor bolt if they are deformed or worn out.

SRS880-A

1. Remove rear seat cushion. Refer to BT-53, “REAR SEAT” for details.
2. Remove anchor bolts.
NOTE:

I

To install, reverse the removal procedure sequence.

SEAT BELTS

Isofix Child Restraint Anchorage

RS-12

Precautions

PRECAUTIONS FOR SUPPLEMENTAL RESTRAINT SYSTEM (SRS) “AIR BAG” AND “SEAT
BELT PRE-TENSIONER”

NHRS0006

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along with
a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types
of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS sys-
tem uses the seat belt switches to determine the front air bag deployment, and may only deploy one front air
bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information that is necessary to service the system safely is included in the RS section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be performed
by an authorized NISSAN/INFINITI dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the RS section.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

PRECAUTIONS FOR SRS “AIR BAG” AND “SEAT BELT PRE-TENSIONER” SERVICE

NHRS0007

I

Do not use electrical test equipment to check SRS circuits unless instructed to in this Service Manual.

I

Before servicing the SRS, turn ignition switch “OFF”, disconnect both battery cables and wait at least 3
minutes.
For approximately 3 minutes after the cables are removed, it is still possible for the air bag and seat belt
pre-tensioner to deploy. Therefore, do not work on any SRS connectors or wires until at least 3 minutes
have passed.

I

Diagnosis sensor unit must always be installed with their arrow marks “

g

” pointing towards the front of

the vehicle for proper operation. Also check diagnosis sensor unit for cracks, deformities or rust before
installation and replace as required.

I

The spiral cable must be aligned with the neutral position since its rotations are limited. Do not attempt to
turn steering wheel or column after removal of steering gear.

I

Handle air bag module carefully. Always place driver and passenger air bag modules with the pad side
facing upward and place side air bag module standing with stud bolt side setting bottom.

I

Conduct self-diagnosis to check entire SRS for proper function after replacing any components.

I

After air bag inflates, the front instrument panel assembly should be replaced if damaged.

WIRING DIAGRAMS AND TROUBLE DIAGNOSIS

NHRS0008

When you read wiring diagrams, refer to the following:

I

GI-11, “HOW TO READ WIRING DIAGRAMS”

I

EL-11, “POWER SUPPLY ROUTING” for power distribution circuit

When you perform trouble diagnosis, refer to the following:

I

GI-36, “HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSES”

I

GI-25, “HOW TO PERFORM EFFICIENT DIAGNOSIS FOR AN ELECTRICAL INCIDENT”

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Precautions

RS-13

Preparation

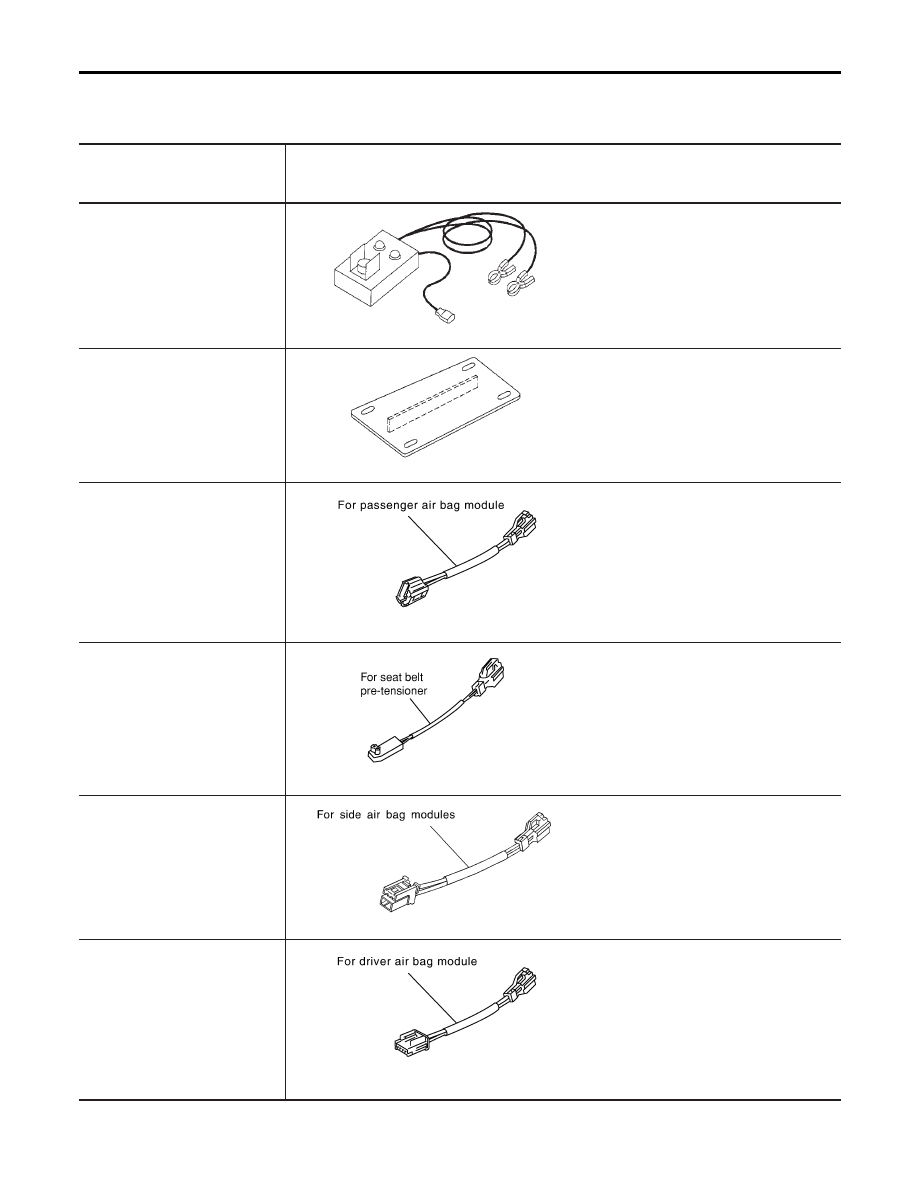

SPECIAL SERVICE TOOLS

=NHRS0009

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV99106400
(J38381)
Deployment tool

NT357

Disposing of air bag module

KV99105300
(J41246)
Air bag module bracket

NT354

Anchoring air bag module

(J38381-65)
Deployment tool adapter for pas-
senger air bag

NT833

KV99109800
(J38381-75)
Deployment tool adapter for seat
belt pre-tensioner

SRS987

KV99109000
(J44230)
Deployment tool adapters for side
air bag

NT831

(J38381-70)
Deployment tool adapter for
driver air bag module

NT834
